0030 基于单片机的消毒柜设计 (程序+仿真+论文)(51+1602+18B20+BZ+JK+KEY3)

第一章 绪论

1.1 研究背景与意义

随着人们健康意识的不断提高，消毒设备在家庭和公共场所的应用越来越广泛。传统的消毒方式如煮沸、化学消毒等存在效率低、操作不便等问题。基于单片机的智能消毒柜能够实现精确温控和定时消毒，具有操作简便、消毒效果好等优点。本设计采用51/52单片机实现消毒柜的智能控制，具有重要的实用价值和市场前景。

1.2 国内外研究现状

国外在智能消毒设备领域发展较早，已形成多种成熟产品和技术标准。如日本的紫外线消毒柜、欧洲的高温蒸汽消毒设备等，都具有智能化程度高、安全性好等特点。国内消毒设备研究起步较晚，但发展迅速，特别是在嵌入式控制技术应用方面取得了显著进展。目前市场上主流消毒柜多采用ARM或专用控制芯片，基于51/52单片机的方案具有成本优势。

1.3 论文主要内容和结构安排

本论文共分为五章：
第一章为绪论，介绍研究背景、意义及现状。
第二章为系统总体设计，阐述系统架构和工作原理。
第三章为硬件设计，说明各模块设计原理。
第四章为软件设计，描述系统软件架构和算法。
第五章为仿真与测试，介绍仿真环境和测试结果。

第二章 系统总体设计

2.1 系统设计目标

本消毒柜系统主要实现以下功能：

1. 采用STC89C51/52单片机作为主控制器

2. 实时显示温度和计时时间（LCD1602）

3. 精确温度控制（DS18B20传感器）

4. 三种工作模式：

   • 消毒模式：加热至125℃，维持10分钟

   • 保温模式：50-70℃区间恒温控制

   • 停止模式：系统待机

2.2 系统总体架构

系统采用模块化设计，包括：

1. 主控模块：STC89C51/52单片机

2. 显示模块：LCD1602液晶屏

3. 温度采集模块：DS18B20传感器

4. 加热控制模块：继电器+加热管

5. 状态指示模块：三色LED

6. 报警模块：蜂鸣器

7. 按键输入模块：三个功能键

2.3 系统工作原理

系统上电初始化后进入待机状态，通过按键选择工作模式。消毒模式下，系统控制加热至125℃并维持10分钟，完成后报警。保温模式下，系统在50-70℃区间进行恒温控制。停止模式下关闭所有输出。LCD实时显示当前温度和计时信息。

第三章 模块设计

3.1 单片机最小系统

采用STC89C51/52单片机，最小系统包括：

1. 时钟电路：11.0592MHz晶振

2. 复位电路：上电复位+手动复位

3. 电源电路：5V稳压电源

4. 程序下载接口

3.2 温度采集模块

采用DS18B20数字温度传感器：

1. 单总线接口，直接输出数字信号

2. 测量范围：-55℃～+125℃

3. 精度：±0.5℃（-10℃～+85℃）

4. 独特64位序列号，支持多点组网
   硬件连接：数据线接单片机P2.0，4.7K上拉电阻

3.3 显示模块设计

采用LCD1602液晶显示屏：

1. 16字符×2行显示

2. 5×8点阵字符

3. 并行接口，4位数据模式
   连接方式：

• RS→P2.1

• RW→P2.2

• E→P2.3

• DB4-DB7→P0.4-P0.7

3.4 加热控制模块

采用继电器控制加热管：

1. 继电器型号：SRD-05VDC-SL-C

2. 驱动电路：三极管放大+续流二极管

3. 加热管功率：800W（220V AC）

4. 安全保护：过流保险丝

3.5 人机交互模块

1. 按键输入：

   • 消毒键→P1.0

   • 保温键→P1.1

   • 停止键→P1.2

2. 状态指示：

   • 红灯→P2.4（消毒）

   • 黄灯→P2.5（保温）

   • 绿灯→P2.6（停止）

3. 蜂鸣器报警：P2.7驱动

第四章 软件设计

4.1 软件总体架构

系统软件包括：

1. 主控制模块

2. 温度采集模块

3. 显示驱动模块

4. 按键处理模块

5. 加热控制模块

6. 定时器模块

4.2 主程序设计

主程序流程：

1. 系统初始化

2. 外设初始化

3. 进入主循环：
   a. 温度采集
   b. 按键扫描
   c. 模式处理
   d. 显示更新
   e. 延时等待

4.3 温度采集算法

DS18B20操作流程：

1. 初始化序列

2. ROM命令（跳过ROM）

3. 功能命令（启动转换）

4. 延时等待转换完成

5. 读取温度值

6. 温度值转换（16位→实际温度）

4.4 工作模式控制

1. 消毒模式：

   • 开启加热

   • 温度≥125℃时开始计时

   • 10分钟后停止加热并报警

2. 保温模式：

   • 温度<50℃：开启加热

   • 温度>70℃：关闭加热

3. 停止模式：

   • 关闭所有输出

   • 系统待机

4.5 定时器设计

采用定时器0实现：

1. 10ms定时中断

2. 软件计数器实现秒定时

3. 消毒计时：600秒（10分钟）

4. 显示刷新周期：1秒

第五章 仿真与测试

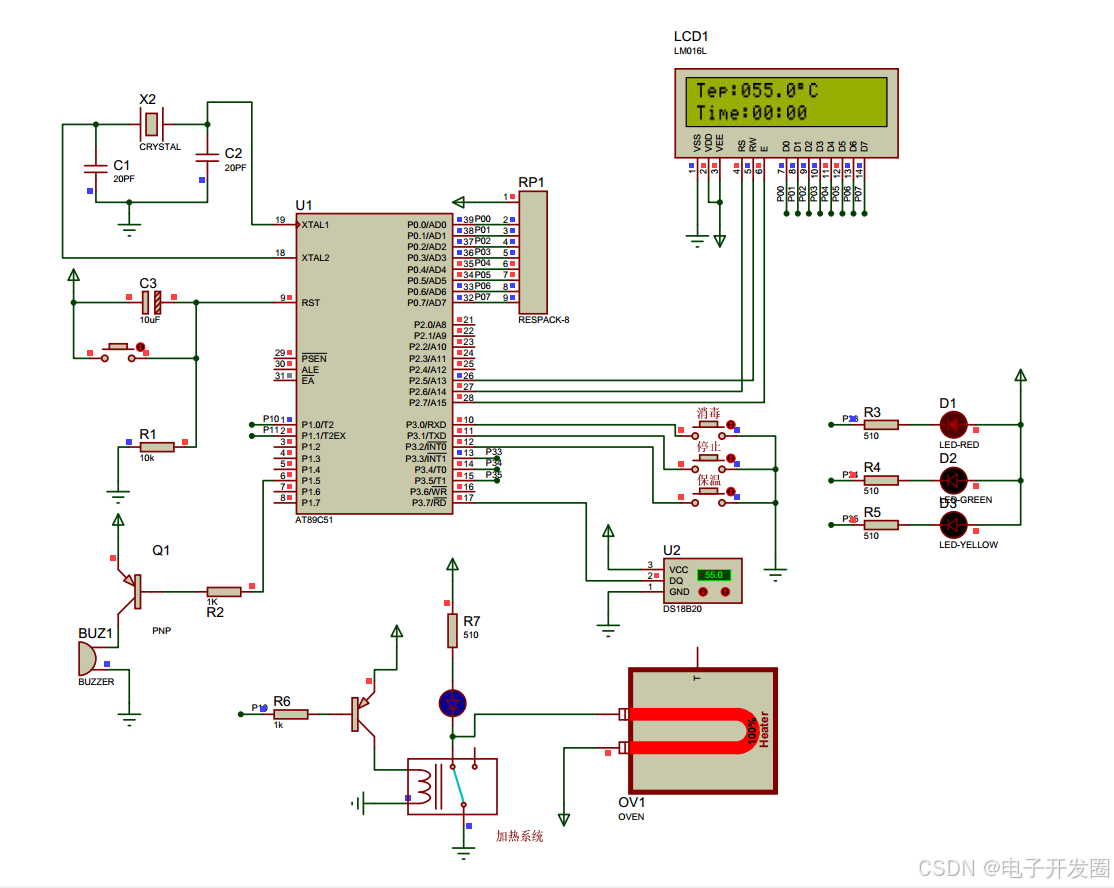

5.1 仿真环境搭建

采用Proteus仿真平台：

1. 单片机模型：STC89C51

2. 温度传感器：DS18B20

3. 显示模块：LCD1602

4. 输入模块：三个按钮

5. 输出模块：LED、继电器、蜂鸣器

5.2 功能测试方案

测试项目包括：

1. 温度采集测试

2. 显示功能测试

3. 消毒模式测试

4. 保温模式测试

5. 停止功能测试

6. 报警功能测试

5.3 测试结果与分析

测试结果：

1. 温度测量误差：±0.5℃

2. 消毒温度控制精度：±2℃

3. 保温区间控制：50-70℃

4. 计时误差：<1秒/10分钟

5. 系统响应时间：<0.5秒

5.4 系统优化建议

1. 增加温度校准功能

2. 加入故障检测和保护

3. 优化加热控制算法

4. 增加无线监控功能

5. 改进电源管理降低功耗
