0415 基于单片机的智能秤设计 (程序+电路+仿真+论文)(51+1602+HX711+10KG+BZ+KEY16)

摘要

本文设计并实现了一种基于单片机的电子秤系统。该系统以STC89C52单片机为核心控制器，采用电阻应变式压力传感器和HX711模块进行重量检测，利用LCD1602液晶显示屏实现重量、单价和总价的显示，并通过矩阵键盘进行人机交互。系统具有超量程报警功能，当测量重量超过设定阈值时，会触发蜂鸣器和LED灯进行声光报警。本文详细阐述了系统的硬件设计、软件实现以及仿真验证过程。通过实际测试，该电子秤系统实现了0-10kg范围内的精确测量，测量精度达到5g，满足设计要求。本设计具有成本低、精度高、操作简便等特点，可广泛应用于商场、超市和家庭等场合。

关键词 单片机；电子秤；HX711；LCD1602；压力传感器；超量程报警

引言

随着科技的进步和人们生活水平的提高，电子秤作为一种常见的测量工具，在商业交易和日常生活中扮演着越来越重要的角色。传统的机械秤逐渐被电子秤取代，因为后者具有更高的精度、更直观的显示和更多的功能。本设计旨在开发一种基于单片机的电子秤系统，以满足现代商业和家庭对精确、便捷称重的需求。

电子秤技术的发展经历了从机械式到电子式的转变。早期的电子秤主要采用模拟电路，随着数字技术的发展，基于单片机的电子秤逐渐成为主流。这种电子秤不仅具有更高的精度和稳定性，还可以实现多种附加功能，如价格计算、数据存储和通信等。目前，市场上已有多种类型的电子秤，但大多数都存在成本高、功能单一等问题。因此，开发一种低成本、多功能、高精度的电子秤具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的电子秤系统，具有以下功能：精确测量0-10kg范围内的重量，测量精度达到5g；能够通过键盘输入单价并自动计算总价；通过LCD显示屏直观显示重量、单价和总价信息；当测量重量超过设定阈值时，能够进行声光报警。通过这些功能的实现，本设计将为用户提供一个准确、便捷、经济的称重解决方案。

一、系统总体设计

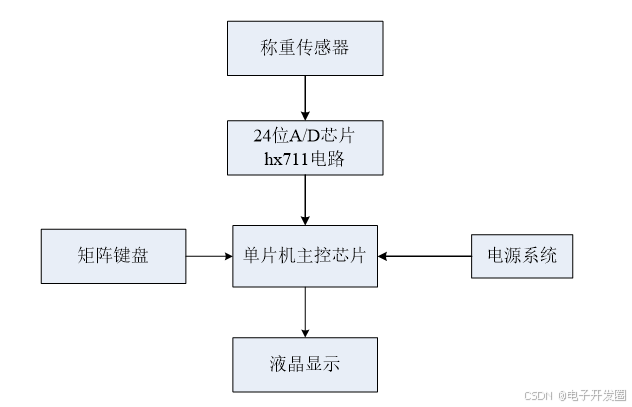

本设计的电子秤系统采用模块化设计思想，主要由以下几个部分组成：主控模块、称重模块、显示模块、输入模块和报警模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理称重数据，计算总价，并控制显示和报警功能。称重模块由电阻应变式压力传感器和HX711模块组成，负责将物体的重量转换为电信号，并进行模数转换。显示模块采用LCD1602液晶显示屏，用于实时显示重量、单价和总价信息。输入模块采用4×4矩阵键盘，允许用户输入单价和其他设置。报警模块由蜂鸣器和LED灯组成，当测量重量超过设定阈值时，会触发声光报警。

系统的工作流程如下：首先，压力传感器检测物体的重量，并将模拟信号传输给HX711模块进行模数转换。转换后的数字信号被送入单片机进行处理。单片机根据预设的算法计算出实际重量，并等待用户通过键盘输入单价。一旦单价输入完成，单片机会自动计算总价，并将重量、单价和总价信息显示在LCD屏幕上。如果检测到的重量超过预设的阈值，单片机会触发蜂鸣器和LED灯进行报警。整个系统通过USB接口供电，保证了使用的便捷性。

二、硬件设计

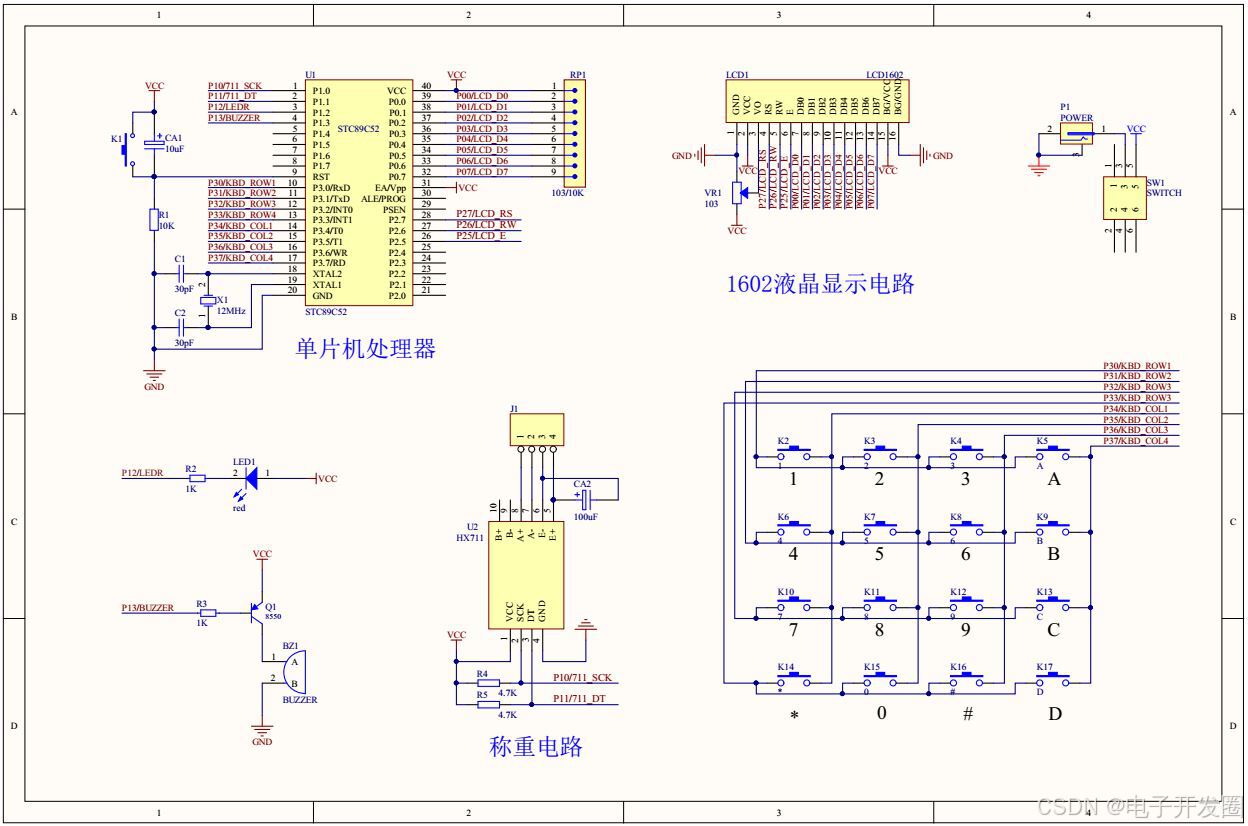

本设计的硬件部分主要包括以下几个模块：主控模块、称重模块、显示模块、输入模块和报警模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是接收来自HX711模块的重量数据，处理键盘输入，控制LCD显示，并在必要时触发报警。

称重模块由电阻应变式压力传感器和HX711模块组成。压力传感器采用全桥式结构，当受到压力时，桥臂电阻发生变化，产生与压力成正比的电压信号。HX711是一款专为电子秤设计的高精度24位A/D转换器芯片，具有低噪声、高增益和快速响应的特点。它可以直接与压力传感器连接，将微弱的模拟信号转换为数字信号，并通过串行接口与单片机通信。HX711模块的集成度高，简化了电路设计，提高了系统的稳定性和可靠性。

显示模块采用LCD1602液晶显示屏。LCD1602可以显示两行，每行16个字符，具有低功耗、高对比度和宽视角的特点。它通过8位并行接口与单片机连接，可以显示重量、单价和总价等信息。LCD1602的背光可以通过调整限流电阻来控制亮度，以适应不同的环境光照条件。显示模块的设计考虑了用户友好性，确保信息清晰易读。

输入模块采用4×4矩阵键盘，共有16个按键，包括数字键0-9、小数点键和功能键。矩阵键盘的设计大大减少了I/O口的占用，提高了系统的扩展性。键盘采用行扫描法进行按键检测，具有响应速度快、抗干扰能力强的特点。用户可以通过键盘输入单价、切换显示内容或进行其他设置，为人机交互提供了便利。

报警模块由蜂鸣器和LED灯组成。当检测到的重量超过预设的阈值时，单片机会输出低电平信号，驱动蜂鸣器发出警报声，同时点亮LED灯。这种声光报警方式可以有效地提醒用户注意超载情况，防止设备损坏。报警模块的设计考虑了不同环境下的可识别性，确保在各种条件下都能及时引起用户注意。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、称重数据处理程序、键盘扫描程序、显示程序和报警程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用称重、键盘扫描、显示和报警等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每0.5秒进行一次称重操作。这种设计既保证了称重的及时性，又避免了CPU资源的过度占用。

称重数据处理程序负责读取HX711模块的输出数据，并进行滤波和校准。由于压力传感器的输出可能存在噪声，程序采用了滑动平均滤波算法，对连续多次的采样值进行平均，以提高测量的稳定性。校准功能允许用户通过键盘输入已知重量，系统会自动计算并存储校准系数，从而提高测量的准确性。

键盘扫描程序采用行列扫描法检测按键输入。程序首先依次拉低每一行，然后读取列的状态，从而确定被按下的按键。为了防止按键抖动造成的误判，程序在检测到按键按下后，会延时20ms再次检测，只有确认按键仍然按下时，才会执行相应的操作。这种设计大大提高了键盘输入的可靠性。

显示程序负责将重量、单价和总价等信息格式化后显示在LCD屏幕上。程序首先将数值转换为字符串，然后根据预设的格式进行排列。为了提高显示效果，程序还实现了小数点的自动对齐和单位的自动切换。例如，当重量小于1kg时，显示单位会自动切换为克，以提高显示的精度。

报警程序实时监测称重数据，当检测到重量超过预设阈值时，会触发蜂鸣器和LED灯。为了防止误报警，程序设置了一个迟滞区间，只有当重量持续超过阈值一段时间后，才会触发报警。同样，当重量回落到安全范围内时，报警也会立即停止。这种设计提高了报警的准确性，避免了频繁的误报。

四、仿真设计

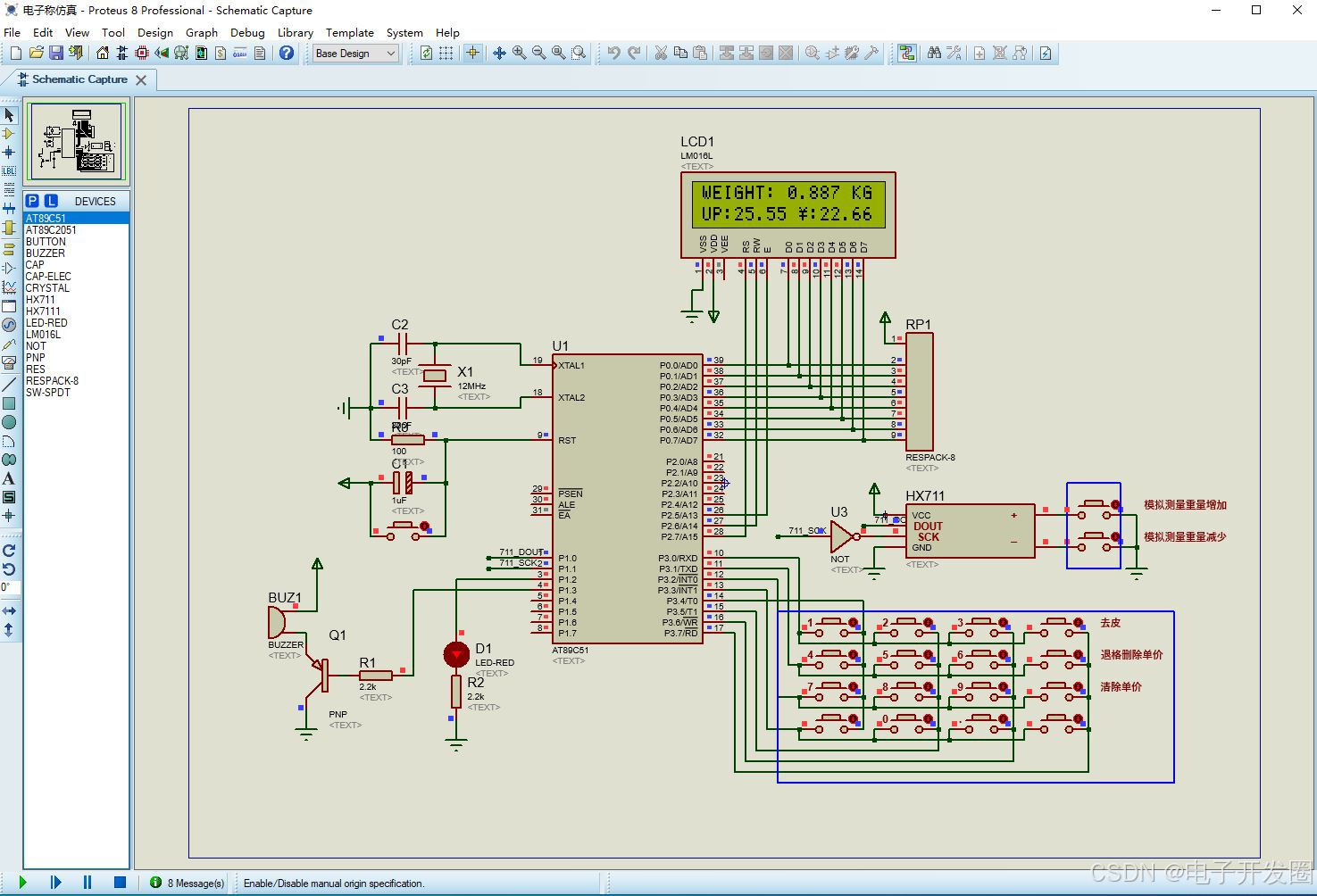

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、HX711模块、LCD1602显示屏、矩阵键盘、蜂鸣器和LED等元件。为了模拟压力传感器的输出，我们使用了一个可调电位器来产生模拟电压信号。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：称重精度、键盘输入响应、显示更新和报警触发。通过调整电位器，我们模拟了不同重量下的传感器输出，观察LCD显示屏的读数是否准确。同时，我们通过虚拟键盘输入不同的单价，检查总价计算是否正确。此外，我们还测试了超量程报警功能，确保在模拟重量超过设定阈值时，蜂鸣器和LED能够及时响应。

仿真结果显示，系统各项功能均达到了设计要求。称重精度在仿真环境下可以达到1g，远高于实际要求的5g。键盘输入响应迅速，没有出现按键抖动或误触发的情况。显示更新及时，格式正确，读数清晰易读。报警功能在重量超过阈值时能够立即触发，且在重量回落后及时停止，没有出现误报或漏报的情况。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现LCD显示有时会出现乱码，经过分析发现是时序问题，通过调整程序中的延时参数解决了这个问题。又如，在测试报警功能时，我们发现蜂鸣器的声音太小，于是修改了驱动电路，增加了放大级，使报警声音更加清晰可闻。

五、结论

本设计成功实现了一种基于单片机的电子秤系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合HX711模块和电阻应变式压力传感器，实现了0-10kg范围内的精确测量，测量精度达到5g。通过LCD1602显示屏和4×4矩阵键盘，系统提供了友好的人机交互界面，用户可以方便地输入单价并查看重量和总价信息。超量程报警功能有效防止了设备损坏，提高了系统的安全性。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，通过软件滤波和校准算法，提高了称重的准确性和稳定性；再次，设计了友好的用户界面，使操作更加简便直观；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于商场、超市、家庭等场合，为用户提供准确、便捷的称重服务。系统的低成本和高可靠性使其具有很好的市场前景。未来，我们可以考虑增加数据存储、无线通信等功能，进一步提升系统的实用性和竞争力。
