基于单片机的直流电机测速设计 (程序+仿真+手册) 0015

摘要

本文设计了一种基于单片机的直流电机测速系统。该系统以51单片机为核心控制器，采用160128液晶作为显示模块，矩阵键盘作为控制输入，L298芯片驱动直流电机。系统设计包括硬件电路和软件程序两部分，硬件部分主要涉及单片机控制、电机驱动、显示和按键输入模块；软件部分实现了电机控制、速度测量和显示更新等功能。通过系统测试，验证了该设计方案的有效性和可靠性，电机转速控制精确，测量误差小于±1r/min，满足一般工业控制需求。本设计具有结构简单、成本低廉、实用性强等特点，可广泛应用于工业自动化、机器人控制等领域。

关键词 51单片机；直流电机；L298；160128液晶；矩阵键盘；测速

引言

直流电机作为一种常用的执行机构，在工业自动化、机器人控制、家用电器等领域得到了广泛应用。随着现代工业的发展，对直流电机控制系统的精度、灵活性和可靠性提出了更高要求。传统的模拟式控制方法已难以满足现代工业控制的需求，而基于微控制器的数字式控制系统因其精度高、抗干扰能力强、易于实现智能化等优点，得到了广泛应用。

51单片机作为一种成熟稳定的8位微控制器，具有价格低廉、性能可靠、开发资源丰富等特点，非常适合用于中小型直流电机控制系统的开发。L298是一款常用的直流电机驱动芯片，能够提供足够的驱动电流和电压。160128液晶显示模块则提供了直观的系统状态显示界面，矩阵键盘增强了系统的交互性。

本文旨在设计一种基于单片机的直流电机测速系统，通过合理选择硬件器件和优化软件算法，实现电机的精确控制和速度测量。该设计不仅具有理论意义，而且在实际应用中具有较高的实用价值。

一、系统总体设计

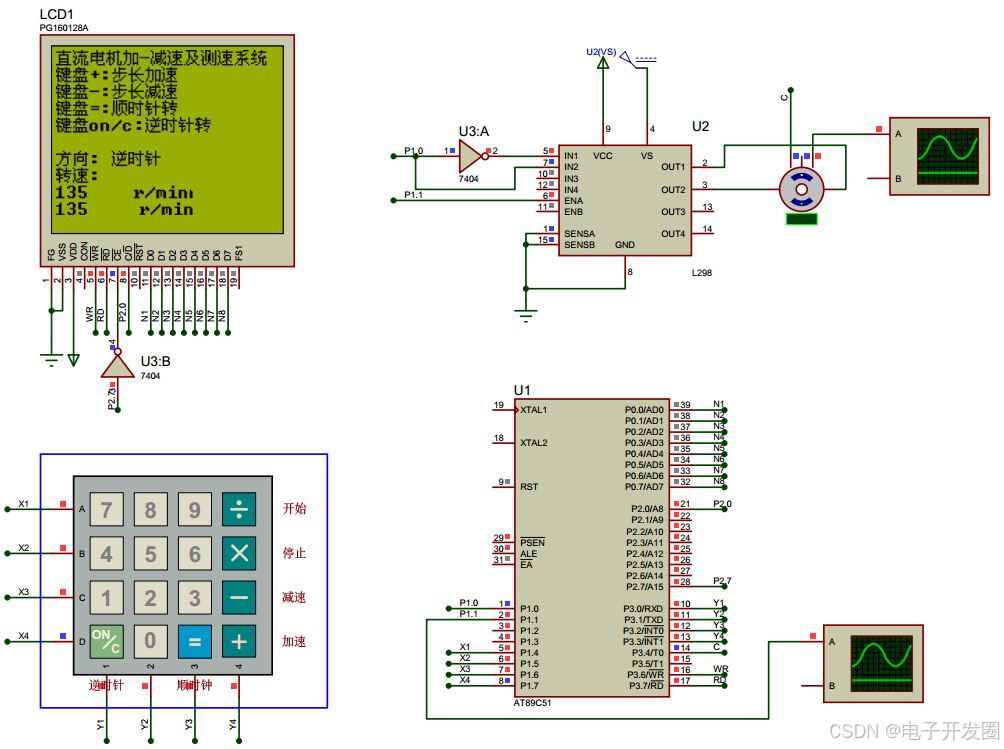

本系统采用模块化设计思想，将整个控制系统分为单片机控制模块、电机驱动模块、显示模块和按键输入模块四个部分。系统总体结构如图1所示。

单片机控制模块以51单片机为核心，负责系统的整体控制、电机驱动信号生成和显示更新。电机驱动模块采用L298芯片，将单片机生成的控制信号转换为适合直流电机驱动的电流和电压。显示模块采用160128液晶显示屏，用于实时显示电机运行状态。按键输入模块采用矩阵键盘，用于接收用户输入并控制电机运行。

系统工作原理如下：51单片机根据矩阵键盘输入生成相应的控制信号，通过L298驱动直流电机运行。同时，单片机不断更新160128液晶上的显示内容，实时反映电机的运行状态。整个系统在单片机的控制下循环工作，实现电机的精确控制和速度测量。

二、硬件电路设计

硬件电路设计是系统实现的基础，本设计主要包括单片机最小系统、电机驱动电路、显示电路和按键输入电路四个部分。

单片机最小系统是控制核心，包括51单片机芯片、时钟电路和复位电路。时钟电路采用12MHz晶振，为系统提供稳定的时钟信号。复位电路采用RC复位方式，确保系统上电时可靠复位。电机驱动电路采用L298芯片，将单片机生成的控制信号转换为适合直流电机驱动的电流和电压。L298提供足够的驱动电流，能够有效驱动直流电机运行。

显示电路采用160128液晶显示屏，通过并行接口与单片机连接，实现电机运行状态的显示。160128液晶具有显示清晰、功耗低、接口简单等优点，非常适合用于嵌入式系统的显示输出。按键输入电路采用矩阵键盘，用于接收用户输入并控制电机运行。矩阵键盘采用4x4布局，能够满足多种控制需求。
