基于单片机的温度压强设计 (程序+仿真+论文)(51+1602+MPX4115+AD0832+18B20+KEY4) 0016-CSDN博客

本设计以51单片机为核心，构建了温度与压强综合监测系统。系统集成了DS18B20温度传感器、MPX4115气压传感器、ADC0832模数转换器以及LCD1602显示屏，能够实时采集环境温度与大气压强数据，并在显示屏上清晰显示。通过设定报警阈值，当气压超限时系统自动触发蜂鸣报警，且用户可通过按键灵活调整报警值。实际测试表明，该系统具有测量精度高、操作便捷、稳定性好等优点。

第1章绪论

1.1 研究背景及意义

在工业生产、气象观测、环境监测等众多领域，对环境温度和压强的实时准确测量至关重要。传统的测量方法存在操作复杂、精度较低等问题，难以满足现代社会日益增长的高精度、自动化监测需求。单片机作为现代电子系统的核心控制单元，具有体积小、成本低、性能稳定等优点，结合各类高精度传感器，为实现精确可靠的环境参数监测提供了有效的解决方案。

1.2 国内外研究现状

国外对环境监测技术的研究起步较早，已形成了较为成熟的产品体系和应用技术。例如，先进的工业控制系统广泛应用高精度的传感器和智能监测设备。国内在这一领域也取得了长足的发展，通过引进吸收和自主创新，在成本控制和功能集成方面具有一定的优势。近年来，基于单片机的智能监测设备在国内市场逐渐普及，为用户提供了更加便捷、高效的监测手段。

1.3 研究内容与方法

本研究旨在设计并实现基于单片机的温度压强监测系统。通过对系统功能需求的分析，选用合适的硬件模块和软件开发工具。主要研究内容包括单片机的选型与系统架构设计、各传感器模块的原理与应用、ADC模数转换电路的设计、显示模块和报警模块的实现，以及系统的软件设计与调试。

第2章硬件系统总体设计

2.1 硬件系统总体架构

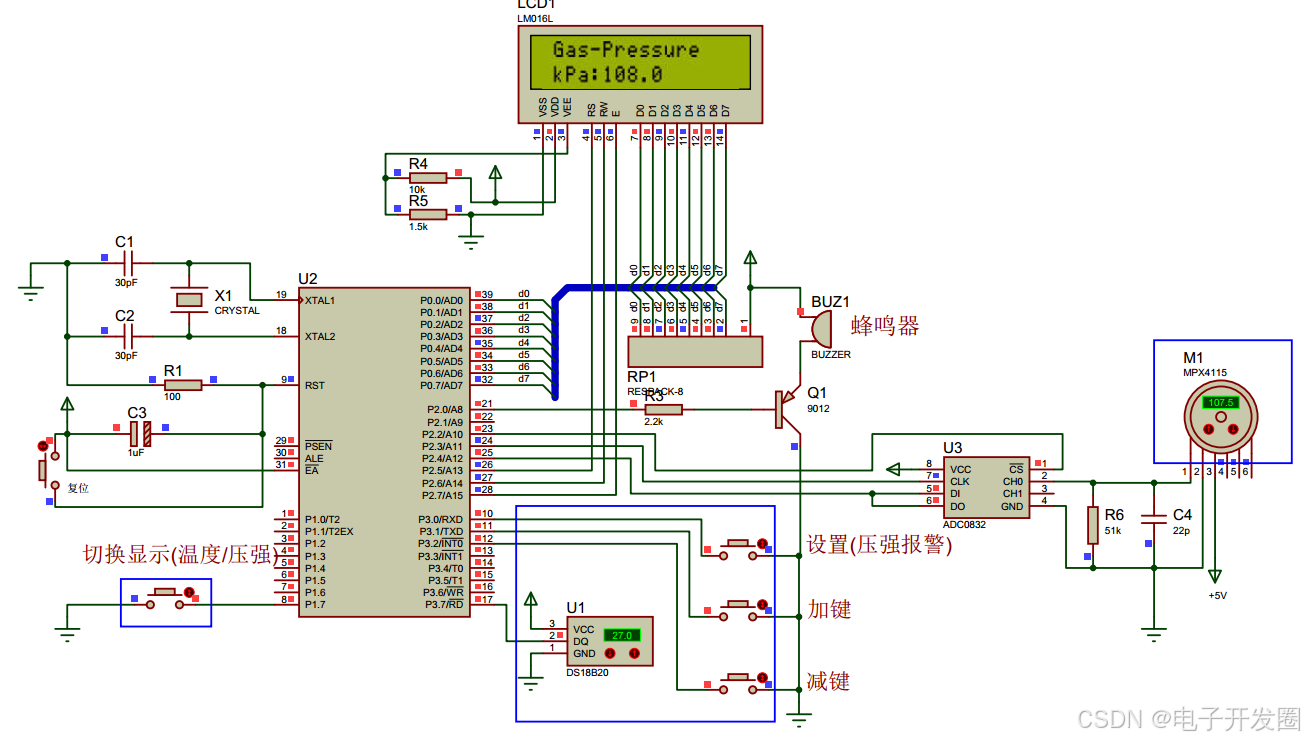

系统硬件架构主要由单片机主控模块、温度传感器模块（DS18B20）、气压传感器模块（MPX4115）、ADC0832模数转换模块、显示模块（LCD1602）、报警模块（蜂鸣器）以及按键模块组成。单片机通过I/O口与其他各模块进行数据交互，实现对整个系统的控制和数据采集、处理与显示。

2.2 单片机主控模块设计

选用STC89C52单片机作为主控芯片，该芯片是高性能、低功耗的8位单片机，具有丰富的I/O口资源。主控模块电路包括复位电路、晶振电路和电源电路。复位电路采用按键复位和上电复位相结合的方式，确保系统能够及时恢复正常工作状态；晶振电路采用11.0592MHz的晶体振荡器，为单片机提供稳定的时钟信号；电源电路采用5V稳压电源供电。

第3章硬件模块详细设计

3.1 温度传感器模块（DS18B20）

DS18B20是一种智能型数字温度传感器，采用单总线通信方式，仅用一个引脚即可实现与单片机的数据传输。其工作原理通过内部的温度测量电路将环境温度转换为数字信号，然后通过单总线协议传输给单片机。

引脚及封装：具有3个引脚，分别为电源（VDD）、接地（GND）和数据（DQ）。封装形式通常为TO - 92封装。
工作模式：支持多种电源供电模式，具有低功耗特性。在不同温度范围内可提供不同的测量精度，最高可达±0.5℃。

3.2 气压传感器模块（MPX4115）

MPX4115是一种高精度的大气压强传感器，它能够将大气压强转换为与其成线性关系的电压信号。

测量原理：基于压阻效应，当气体压强变化时，传感器内部的压力敏感元件电阻发生变化，从而导致输出电压改变。
电气特性：输入电压范围为5V，输出电压范围为0.095 - 4.852V，对应0 - 115kPa的压强范围，线性度较好，有利于提高测量精度。

3.3 ADC0832模数转换模块

ADC0832是8位分辨率、逐次逼近型模数转换器，能够将MPX4115输出的模拟电压信号转换为单片机能够处理的数字信号。

转换原理：通过内部的多路模拟开关轮流选通各个模拟输入，将其转换为二进制数字量。
接口电路：与单片机采用SPI接口方式连接，通过单片机的I/O口模拟SPI通信协议，与ADC0832进行数据交换。

3.4 显示模块（LCD1602）

LCD1602是常用的字符型液晶显示屏，可直接显示字符、数字和一些简单的汉字，为系统提供直观的显示功能。

引脚功能：共20个引脚，包括电源、指令/数据选择端、使能端以及数据输入端口等。
显示原理：通过控制不同引脚的电平状态，驱动液晶屏中的液晶分子发生扭曲或排列方式改变，从而实现对特定字符或图形的显示。

3.5 报警模块（蜂鸣器）

蜂鸣器用于当气压超过设定报警值时发出警报。

工作原理：采用有源蜂鸣器，内部包含振荡电路，当接收到高电平驱动信号时，内部的振荡电路会产生特定频率的信号驱动扬声器发声。
驱动电路：通过NPN三极管（如S8050）进行驱动，单片机的I/O口输出的高电平信号使三极管导通，从而给蜂鸣器提供足够的电流使其发声。

3.6 按键模块

按键模块用于用户对系统参数的设置，如修改报警阈值。采用独立按键方式，每个按键分别连接到单片机的不同I/O口。

按键电路：按键一端接地，另一端通过上拉电阻连接到单片机的I/O口。当按键按下时，对应的I/O口电平变为低电平，单片机检测到该变化后执行相应的按键处理函数。

第4章软件系统设计与实现

4.1 软件系统总体设计

软件系统采用模块化设计思想，主要包括主程序、温度采集子程序、气压采集与转换子程序、显示子程序、按键处理子程序和报警处理子程序。各个子程序之间通过函数调用和数据共享的方式相互配合，共同完成系统的功能。

4.2 主程序设计

主程序是整个软件系统的核心，负责系统的初始化工作，包括单片机的端口初始化、各功能模块的初始化等。初始化完成后，主程序进入循环，不断调用各个子程序实现温度采集、气压采集与转换、数据显示和报警判断等功能。

4.3 温度采集子程序设计

温度采集子程序主要负责与DS18B20温度传感器进行通信，读取温度数据。程序首先发送复位信号唤醒DS18B20，然后发送相应的命令字节，如跳过ROM命令、启动温度转换命令等，最后读取包含温度数据的暂存器。

4.4 气压采集与转换子程序设计

气压采集与转换子程序主要完成气压数据的采集和模数转换。首先初始化ADC0832，设置其工作模式和通道，然后发送启动转换信号，等待转换完成后读取转换后的数字量。根据MPX4115的输出电压与压强的关系，编写相应的转换公式，将数字量转换为实际的大气压强值。

4.5 显示子程序设计

显示子程序负责将采集到的温度和压强数据显示到LCD1602屏幕上。首先对LCD1602进行初始化，设置光标位置、显示模式等参数。然后将转换后的温度和压强数据以合适的格式通过LCD1602的指令和数据端口发送到屏幕上，实现数据的动态显示。

4.6 按键处理子程序设计

按键处理子程序主要负责检测按键的状态。当检测到有按键按下时，通过延时消抖程序消除按键按下的抖动干扰，然后根据不同的按键编号执行相应的操作，如进入报警值设置模式、增加报警值、减少报警值等。

4.7 报警处理子程序设计

报警处理子程序负责判断气压是否超过设定的报警阈值。当气压超过报警值时，单片机控制蜂鸣器模块驱动引脚输出高电平，使蜂鸣器响起。同时，还可以通过程序设置报警持续时间等参数。

第5章系统测试与结果分析

5.1 系统硬件测试

硬件测试主要包括各个模块的独立测试和整体电路的连通性测试。对每个传感器进行单独供电，检查其输出信号是否正常；对显示模块和按键模块进行测试，确保其功能正常；最后连接各个模块进行整体连通性测试，检查系统在加电后的工作状态是否稳定。

5.2 系统软件功能测试

软件功能测试主要是对各个子程序和主程序的功能进行测试。例如，测试温度采集子程序能否准确读取温度数据；气压采集与转换子程序是否能够正确地将模拟电压转换为实际压强值；显示子程序能否将其显示在LCD1602屏幕上；按键处理子程序是否能够准确响应用户的按键操作；报警处理子程序在气压超过报警值时是否能够正常触发蜂鸣器报警。

5.3 系统测量精度测试

测量精度测试是验证系统测量结果是否符合预期的关键步骤。通过使用高精度的标准温度仪和气压计作为参考设备，在不同环境条件下对系统进行多次测量，并将测量结果与参考设备的测量结果进行对比，计算测量误差。针对温度传感器、气压传感器以及ADC转换可能产生的误差，分析误差产生的原因，如传感器的自身特性、电路的干扰等因素，并提出相应的改进措施，以提高系统的测量精度。
