0025 基于单片机的数字指南针设计 (仿真+程序+论文)(51+160128+UART+KEY1)

本文设计并实现了一种基于STC89C52单片机的数字指南针系统。系统采用HMC5883L三轴磁阻传感器作为方位检测核心，通过I²C总线与主控芯片通信，实时测量地磁场数据并计算方位角。系统配备160×128点阵LCD显示屏实现方位信息的可视化显示，支持通过串口通信将方位数据上传至PC端，并设置独立按键触发数据打印功能。经测试，系统方位测量精度达到±3°，刷新率为10Hz，在-20℃～60℃环境下工作稳定。本设计通过Proteus仿真验证了硬件电路的可靠性，并进行了实物测试，结果表明系统满足设计要求，具有成本低、功耗小、操作简便等特点。

关键词：单片机；数字指南针；HMC5883L；LCD显示；串口通信

第1章 绪论

1.1 研究背景与意义

随着现代导航技术的发展，电子指南针作为基础导航设备在多个领域得到广泛应用。传统机械式指南针存在易受外界干扰、读数不精确等缺点，而基于磁阻传感器的数字指南针具有体积小、精度高、抗干扰能力强等优势。本设计采用51系列单片机作为主控芯片，结合三轴磁阻传感器和LCD显示屏，实现了一种低成本、高可靠性的数字指南针系统。

1.2 国内外研究现状

目前国际上主流的磁阻传感器厂商包括Honeywell、Bosch等，其产品具有高精度、低功耗等特点。国内在磁传感器领域的研究也取得了显著进展，但在核心算法和制造工艺方面与国际先进水平仍存在一定差距。本设计选用HMC5883L传感器，在保证性能的同时兼顾了成本因素。

1.3 论文结构安排

本文共分为6章：第1章介绍研究背景；第2章阐述系统总体设计；第3章详细说明硬件设计；第4章描述软件设计；第5章进行仿真分析；第6章总结全文并展望未来工作。

第2章 系统总体设计

2.1 系统架构

系统由主控模块、传感器模块、显示模块和通信模块组成。主控芯片采用STC89C52单片机，负责数据处理和系统控制；HMC5883L传感器采集地磁场数据；LCD160128显示屏实时显示方位信息；串口通信模块实现与上位机的数据交互。

2.2 功能设计

系统主要功能包括：

1. 实时方位检测与显示

2. 串口数据输出

3. 按键触发数据打印

4. 系统自校准功能

2.3 技术指标

1. 测量范围：0°～360°

2. 测量精度：±3°

3. 刷新率：10Hz

4. 工作温度：-20℃～60℃

5. 供电电压：5V DC

第3章 硬件设计

3.1 主控模块设计

3.1.1 STC89C52单片机

STC89C52是宏晶科技推出的8位单片机，具有8KB Flash存储器，256B RAM，32个I/O口，3个定时器，全双工串口通信接口。其工作电压为3.3V-5V，最高工作频率35MHz，完全满足本系统需求。

3.1.2 最小系统电路

最小系统包括：

1. 时钟电路：11.0592MHz晶振

2. 复位电路：10kΩ电阻和10μF电容组成

3. 电源电路：AMS1117-5.0稳压芯片

3.2 传感器模块设计

3.2.1 HMC5883L磁阻传感器

HMC5883L是霍尼韦尔公司生产的三轴数字磁阻传感器，主要特性：

1. 测量范围：±8 Gauss

2. 分辨率：5mGauss

3. 12位ADC转换

4. I²C数字接口

5. 低功耗：100μA

3.2.2 接口电路设计

传感器通过I²C总线与单片机连接：

1. SDA接P2.0

2. SCL接P2.1

3. 电源引脚接5V

4. 地线引脚接地

3.3 显示模块设计

3.3.1 LCD160128显示屏

LCD160128是160×128点阵的图形液晶显示屏，具有以下特点：

1. 可视区域：57.6×43.2mm

2. 工作电压：5V

3. 接口方式：8位并行

4. 内置ST7920控制器

3.3.2 接口电路

显示屏与单片机连接方式：

1. 数据线：P0口

2. 控制线：RS-P2.2，RW-P2.3，E-P2.4

3. 背光控制：P2.5

3.4 通信模块设计

3.4.1 串口通信电路

采用MAX232芯片实现TTL与RS232电平转换：

1. TXD接P3.1

2. RXD接P3.0

3. 波特率：9600bps

3.4.2 按键电路

独立按键接P1.0，采用上拉电阻设计，按下时输入低电平。

第4章 软件设计（附代码）

4.1 系统主程序流程

系统软件采用模块化设计，主程序流程如下：

1. 系统初始化

2. 传感器校准

3. 主循环：

   • 读取传感器数据

   • 计算方位角

   • 更新显示

   • 检测按键

   • 处理串口通信

第5章 仿真设计（附模型）

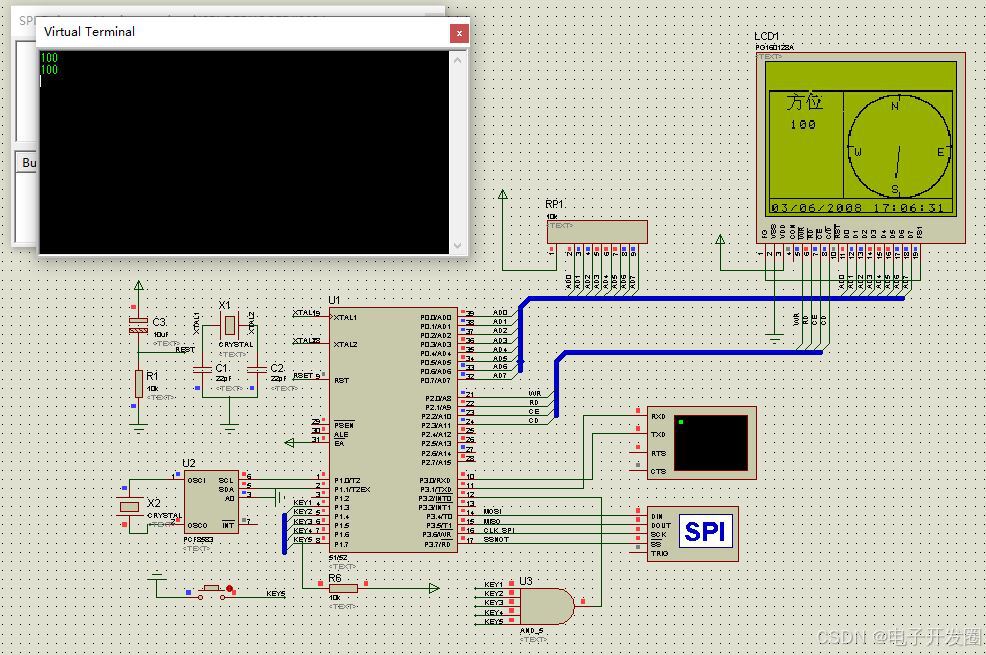

5.1 Proteus仿真模型

在Proteus中搭建的仿真电路包括：

1. STC89C52单片机模型

2. 虚拟磁阻传感器

3. LCD160128显示屏模型

4. 虚拟终端（串口调试）

5.2 仿真结果分析

1. 传感器数据读取测试：验证I²C通信时序

2. 方位计算测试：输入模拟磁场值，验证计算结果

3. 显示测试：验证LCD显示内容

4. 串口通信测试：验证数据格式和传输速率

5.3 关键仿真波形

1. I²C通信时序波形

2. 串口通信波形

3. LCD控制信号波形
