0405 基于单片机的交通灯设计 (程序+电路+仿真+论文)(51+SEG2x4+74HC245+BZ+KEY8)
摘要
本文设计了一种基于单片机的交通灯控制系统。该系统以51/52单片机为核心控制器,采用数码管显示倒计时,74HC245芯片驱动数码管,通过按键设置通行时间和紧急模式,实现了智能化的交通灯控制功能。系统设计包括硬件电路和软件程序两部分,硬件部分主要涉及单片机控制、数码管显示、按键输入和交通灯驱动模块;软件部分实现了倒计时控制、按键响应和紧急模式处理等功能。通过系统测试和仿真验证,系统能够准确控制交通灯的切换,实时显示倒计时,并在紧急模式下实现特种车辆优先通行或交通事故应急处理。本设计具有结构简单、成本低廉、实用性强等特点,可广泛应用于城市交通管理、智能交通系统等领域。
关键词 51单片机;交通灯控制;数码管显示;74HC245驱动;紧急模式
引言
交通灯是城市交通管理的重要组成部分,其控制系统的智能化程度直接影响到交通流量的效率和安全性。随着城市化进程的加快和交通流量的增加,传统的定时控制交通灯系统已难以满足现代交通管理的需求。基于微控制器的交通灯控制系统因其灵活性高、功能强大、易于扩展等优点,得到了广泛应用。
51单片机作为一种成熟稳定的8位微控制器,具有价格低廉、性能可靠、开发资源丰富等特点,非常适合用于中小型交通灯控制系统的开发。数码管显示模块提供了直观的倒计时显示界面,74HC245芯片增强了数码管的驱动能力,按键输入模块提高了系统的交互性,紧急模式处理功能增强了系统的实用性。本文旨在设计一种基于单片机的交通灯控制系统,通过合理选择硬件器件和优化软件算法,实现智能化的交通灯控制功能。该设计不仅具有理论意义,而且在实际应用中具有较高的实用价值。
一、系统总体设计
本系统采用模块化设计思想,将整个交通灯控制系统分为单片机控制模块、数码管显示模块、按键输入模块和交通灯驱动模块四个部分。系统总体结构如图1所示。
单片机控制模块以51/52单片机为核心,负责系统的整体控制、倒计时处理和显示更新。数码管显示模块采用数码管,通过74HC245芯片驱动,用于实时显示东西和南北方向的倒计时。按键输入模块包括八个按键,分别用于设置通行时间、切换调时方向、时间加减、确认调时时间以及紧急模式处理。交通灯驱动模块用于控制东西和南北方向的交通灯状态。
系统工作原理如下:51/52单片机根据按键输入生成相应的控制信号,更新交通灯状态并刷新数码管上的倒计时显示。同时,单片机不断检测紧急模式按键,一旦触发紧急模式,立即调整交通灯状态,实现特种车辆优先通行或交通事故应急处理。整个系统在单片机的控制下循环工作,实现智能化的交通灯控制功能。

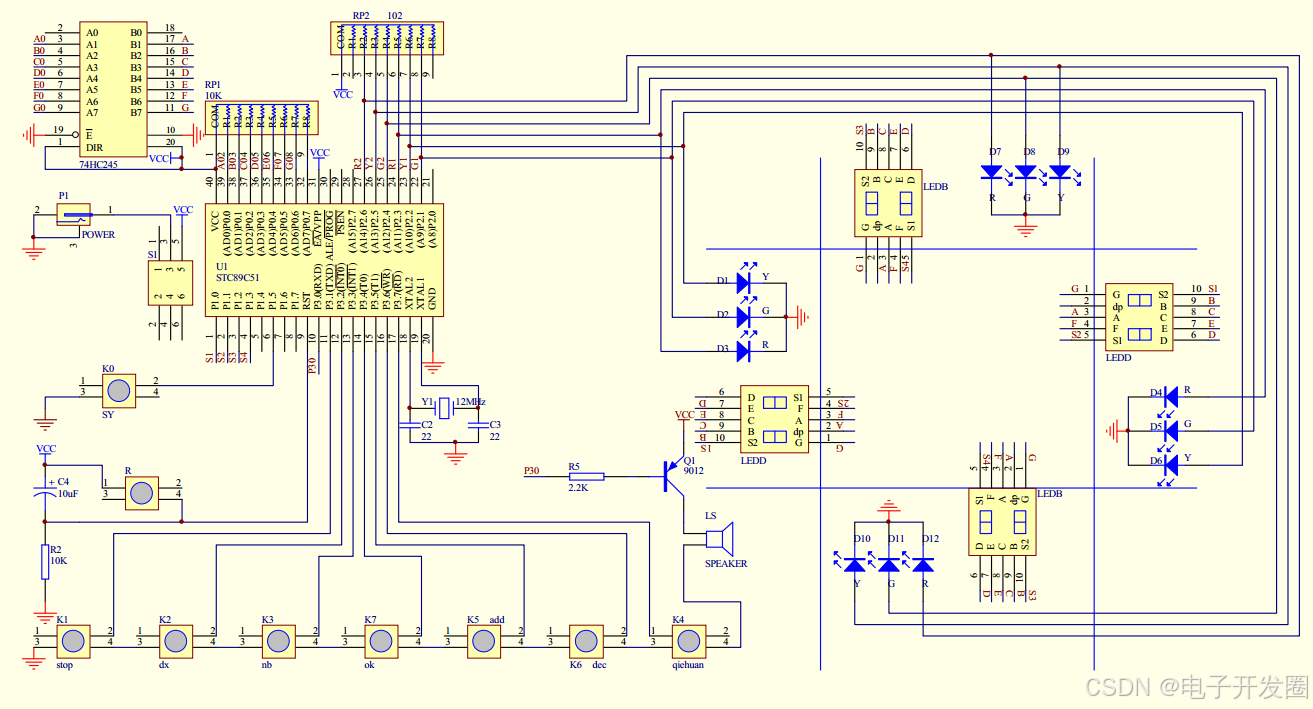

二、硬件电路设计
硬件电路设计是系统实现的基础,本设计主要包括单片机最小系统、数码管显示电路、按键输入电路和交通灯驱动电路四个部分。
单片机最小系统是控制核心,包括51/52单片机芯片、时钟电路和复位电路。时钟电路采用12MHz晶振,为系统提供稳定的时钟信号。复位电路采用RC复位方式,确保系统上电时可靠复位。数码管显示电路采用数码管,通过74HC245芯片驱动与单片机连接,用于实时显示东西和南北方向的倒计时。74HC245芯片具有高驱动能力,能够有效驱动多个数码管。
按键输入电路包括八个按键,分别连接到单片机的I/O口,用于设置通行时间、切换调时方向、时间加减、确认调时时间以及紧急模式处理。按键采用上拉电阻设计,确保按键未按下时输入为高电平,按下时为低电平。这种设计简单可靠,能够满足系统控制的需求。交通灯驱动电路用于控制东西和南北方向的交通灯状态,通过三极管驱动与单片机连接,确保交通灯的正常工作。
三、软件程序设计
软件设计采用模块化结构,主要包括主程序、倒计时控制子程序、按键处理子程序和紧急模式处理子程序四个部分。主程序负责系统初始化和任务调度,采用循环结构不断调用各子程序,实现交通灯的智能控制。
倒计时控制子程序负责处理东西和南北方向的倒计时,根据设置的通行时间自动调整倒计时值。程序采用定时器中断方式,通过计数实现高精度倒计时。按键处理子程序负责检测和处理按键输入,生成相应的控制信号。程序采用查询方式检测按键状态,确保操作的实时性。按键处理子程序还实现了按键消抖功能,避免误操作。通过合理的按键处理算法,系统能够准确响应用户的操作,提供良好的交互体验。
紧急模式处理子程序负责在紧急模式下调整交通灯状态,实现特种车辆优先通行或交通事故应急处理。程序通过控制交通灯的开关状态,实现不同的紧急模式效果。紧急模式包括黄灯长亮(深夜模式)、红灯长亮(禁行)、东西通行和南北通行等。
四、仿真设计
4.1 仿真工具介绍
本设计采用Proteus软件进行系统仿真。Proteus是一款功能强大的电路设计与仿真软件,支持多种微控制器和外设的仿真。通过Proteus,可以在计算机上模拟整个系统的运行情况,验证硬件电路和软件程序的正确性。

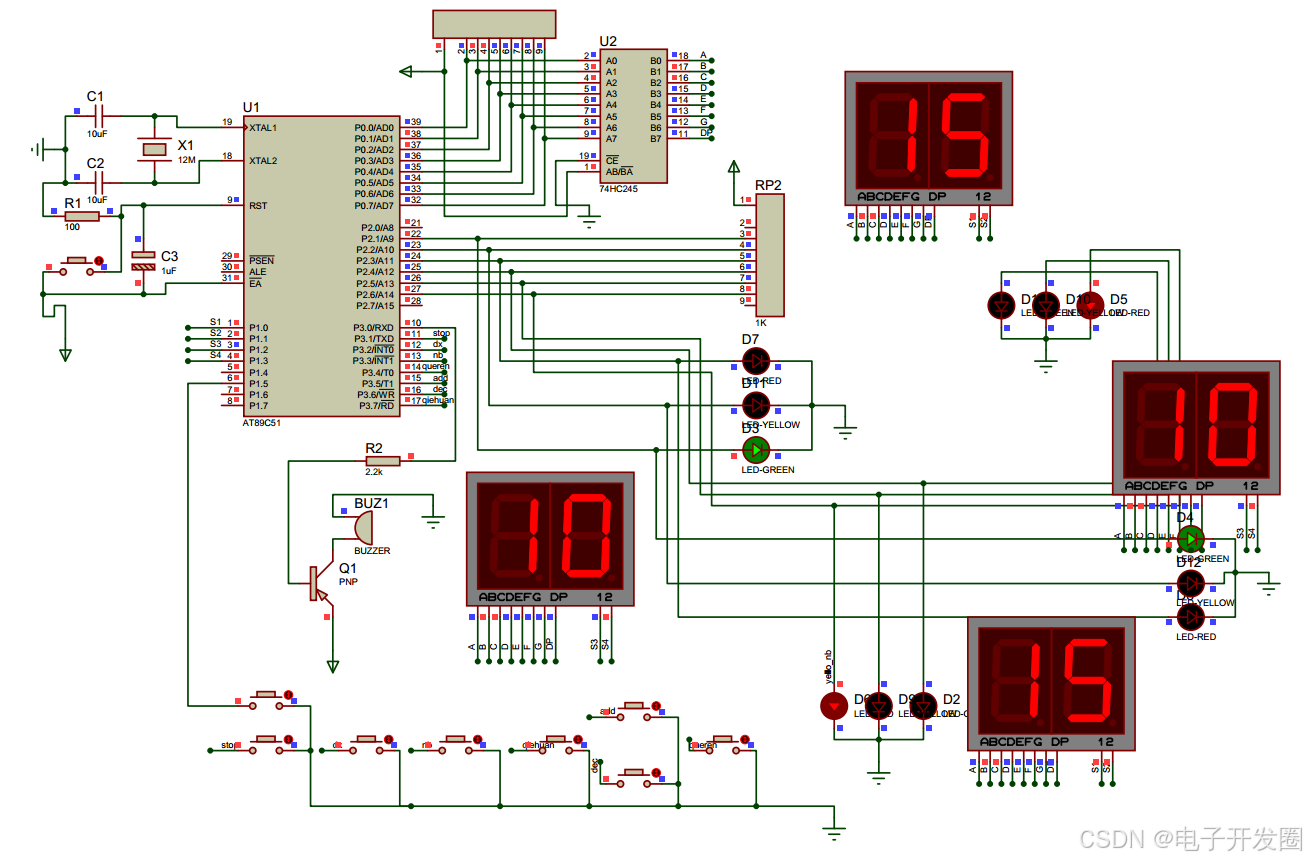

4.2 仿真电路设计
仿真电路包括单片机最小系统、数码管显示模块、按键输入模块和交通灯驱动模块。在Proteus中,选择合适的元件模型,按照实际电路连接各元件。设置单片机的时钟频率为12MHz,加载编译生成的HEX文件。
4.3 仿真结果分析
通过仿真,可以观察到系统在不同情况下的运行状态。当用户通过按键设置通行时间时,数码管能够实时显示东西和南北方向的倒计时。在紧急模式下,交通灯状态能够及时调整,实现特种车辆优先通行或交通事故应急处理。仿真结果表明,系统能够准确控制交通灯的切换,实时显示倒计时,并在紧急模式下实现智能化的交通管理。
五、结论
本设计成功实现了一种基于单片机的交通灯控制系统。系统以51/52单片机为核心,结合数码管显示模块、按键输入模块和交通灯驱动模块,实现了智能化的交通灯控制功能。通过合理的硬件电路设计和优化的软件算法,系统达到了预期的性能指标,具有结构简单、成本低廉、实用性强等特点。
本设计的创新点主要体现在以下几个方面:采用数码管实时显示倒计时,增强了系统的可操作性;利用按键输入实现灵活的通行时间设置和紧急模式处理,提高了系统的交互性;通过优化的倒计时控制算法,保证了交通灯切换的准确性和高效性。这些设计方法对类似交通灯控制系统的开发具有参考价值。
未来研究可考虑以下方向:增加更多交通灯控制功能,如行人过街信号、车流量检测等,提高系统的适用性;引入无线通讯模块,实现远程监控;采用更高性能的单片机,支持更复杂的交通管理逻辑;开发基于PC的上位机软件,实现数据的记录和分析。这些改进将使系统在城市交通管理、智能交通系统等领域发挥更大作用。
