0410 基于单片机的温湿度监测设计 (仿真+程序+电路+论文)(51+1602+DHT11+24C02+BZ+KEY3)

摘要

本设计以 51/52 单片机作为主控芯片，设计并实现了一个温湿度监测系统。系统利用 DHT11 传感器采集环境温湿度数据，通过 LCD1602 液晶显示屏实时显示当前温湿度值。当温湿度超出设定阈值时，触发蜂鸣器报警并使红灯亮起，平时则保持绿灯亮。同时，设计了一套按键功能，包括设置、加、减按键，方便用户灵活调节阈值。为保证系统在掉电后仍能保存用户设置的阈值参数，采用 AT24C02 芯片进行数据存储。本系统结合实际硬件电路与仿真设计，验证了其可行性与稳定性，具有较好的实用价值。

关键词：单片机；温湿度监测；DHT11；LCD1602；AT24C02

第 1 章绪论

1.1 研究背景与意义

在日常生活、工业生产、气象监测等众多领域，温湿度的测量与监测起着至关重要的作用。准确实时的温湿度信息对于保障产品质量、优化生产流程、维护设备正常运行以及研究自然环境变化都具有不可忽视的价值。传统的人工测量方式不仅工作量大，而且存在测量不及时、不准确等问题。因此，设计一款智能化、自动化的温湿度监测系统成为了现代监测技术发展的重要方向。

1.2 国内外研究现状

国外在温湿度监测技术方面的研究起步较早，已形成了较为成熟的技术体系和产品线。一些高端的温湿度监测设备在精度、可靠性以及功能集成性方面都具有很高的水平。国内近年来在这一领域也取得了长足的进步，不仅引进了先进的技术和设备，还在自主研发方面投入了大量资源。众多国内企业和科研机构纷纷推出了一系列适合国内市场需求的高性价比温湿度监测产品，市场竞争日益激烈。

1.3 研究内容与目标

本文旨在设计并开发一款基于单片机的温湿度监测系统。具体研究内容包括硬件电路设计、软件程序编写、温湿度数据采集与处理、显示与报警功能的实现以及阈值调节功能的开发等。目标是实现一个能够准确实时监测温湿度，并具备友好用户交互界面的智能化监测系统。

第 2 章硬件设计总体方案

2.1 系统总体架构

本温湿度监测系统主要由主控模块（单片机）、温湿度采集模块（DHT11）、显示模块（LCD1602）、报警模块（蜂鸣器和 LED）、按键模块以及存储模块（AT24C02）组成。各个模块之间相互协作，共同完成对温湿度的监测、显示、报警以及阈值设置等功能。

2.2 主控模块

主控模块选用 51/52 系列单片机，该系列单片机具有通用性强、开发资源丰富、成本低等优点。以单片机为核心，实现对各个模块的通信和控制，保证系统稳定可靠地运行。

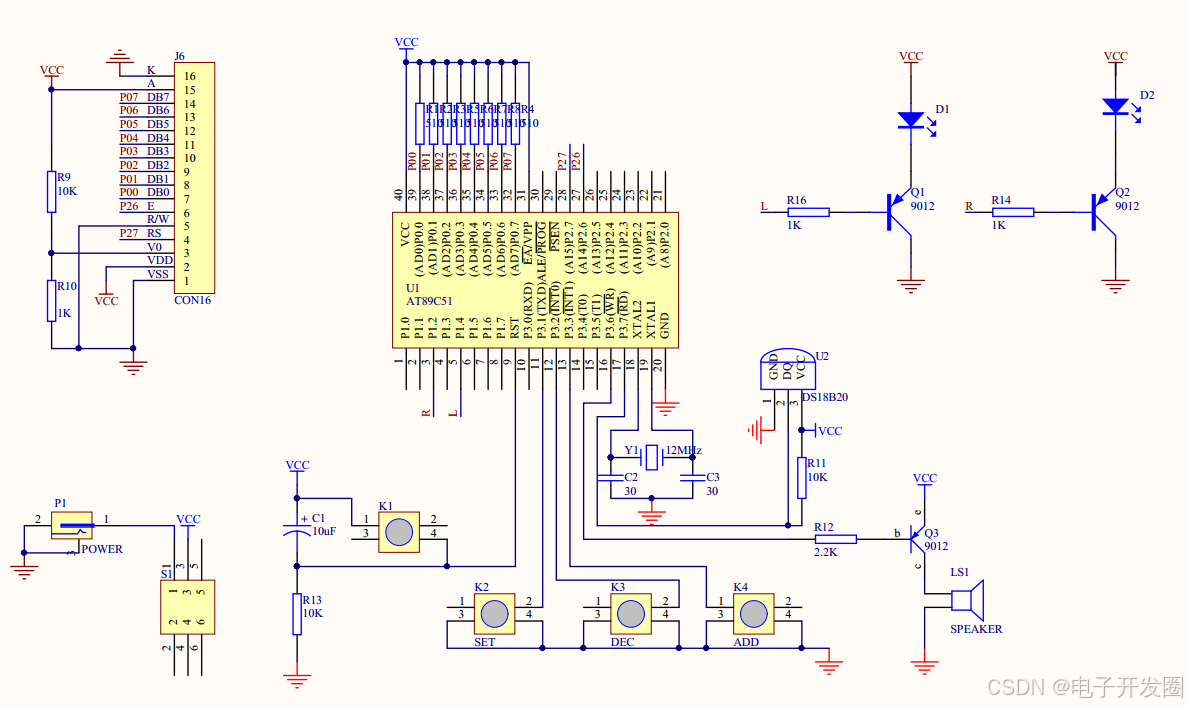

第 3 章硬件模块详细设计

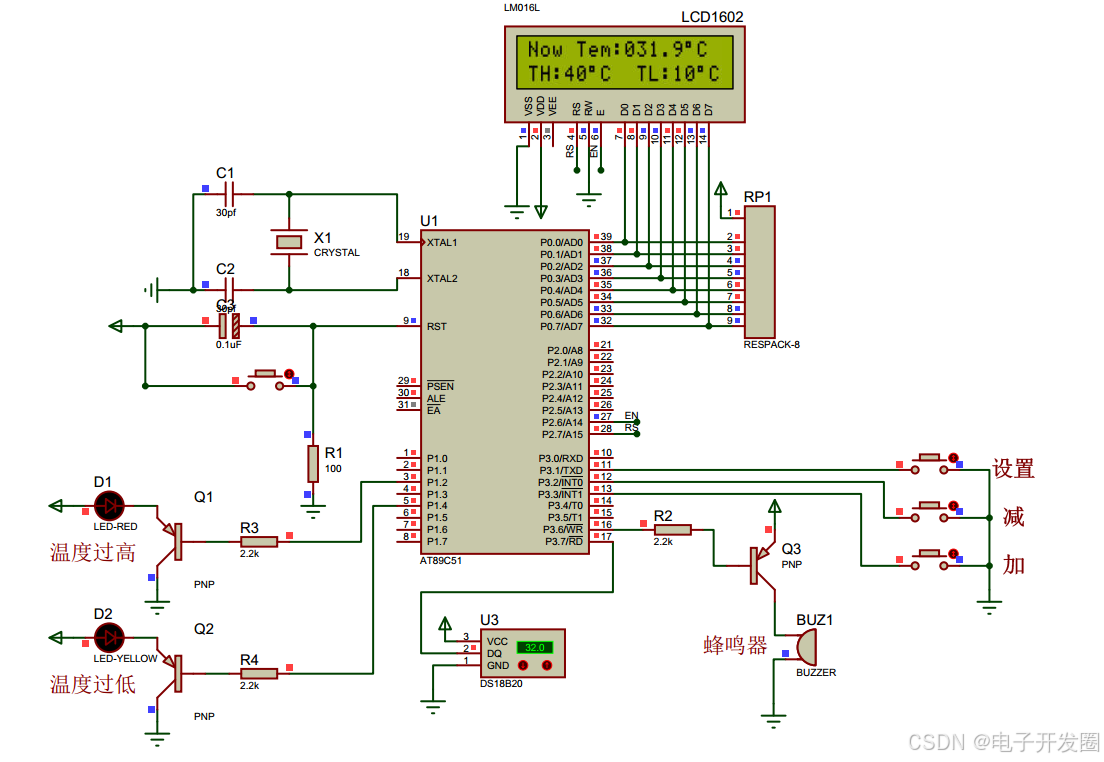

3.1 主控模块电路设计

详细阐述单片机的最小系统设计，包括晶振电路和复位电路。晶振电路为单片机提供稳定的时钟信号，复位电路则可以使单片机在需要时恢复到初始状态。同时，介绍单片机与外部模块的接口设计和引脚分配情况。

3.2 温湿度采集模块（DHT11）

功能：DHT11 是一款数字温湿度传感器，能够同时测量环境温度和湿度。它能够将采集到的数据转换为数字信号并直接输出，方便与单片机进行通信。
原理：DHT11 采用单总线数据传输方式。在测量过程中，单片机发送起始信号唤醒 DHT11，DHT11 接收到信号后开始进行温湿度的测量，并将测量结果以一组 40 位的数字信号依次发送给单片机，单片机通过接收这些数据进行后续处理。
电气特性：温度测量范围为 0℃ - 50℃，测量精度为±2℃；湿度测量范围为 20%RH - 90%RH，测量精度为±5%RH。

3.3 显示模块（LCD1602）

功能：LCD1602 主要用于实时显示采集到的温湿度数据以及设置的阈值信息。
原理：LCD1602 是一种字符型液晶显示器，它由字符型液晶显示单元、驱动电路和接口电路等部分组成。通过发送特定的指令和数据字节，可以对 LCD1602 的显示内容进行控制和更新。
控制方式：采用并口控制方式，单片机通过控制数据线和控制线来实现与 LCD1602 的数据传输和通信。

3.4 报警模块

功能：当温湿度超出设定的阈值范围时，蜂鸣器发出报警声。
原理：蜂鸣器驱动电路通过单片机输出的高低电平来控制蜂鸣器的工作状态。当出现异常情况时，单片机输出高电平，经过驱动电路放大后驱动蜂鸣器发声。
选型：选择合适的蜂鸣器类型（有源或无源），并介绍其在电路中的连接和驱动方式。
LED 灯指示
功能：绿灯表示温湿度在正常范围内，红灯表示温湿度超过阈值。
原理：采用简单的电路连接，通过单片机控制 LED 的亮灭状态来实现不同的指示功能。

3.5 按键模块

功能：设置、加、减三个按键分别用于进入阈值设置模式、增加阈值和减少阈值。
原理：按键按下时，会产生相应的电平变化。通过对单片机的 I/O 口进行电平检测，能够识别出用户按下的按键，从而执行相应的操作。

3.6 存储模块（AT24C02）

功能：将用户设置的阈值数据保存在 AT24C02 芯片中，以便在系统掉电后能够重新读取设置参数，保证系统下次启动时阈值的准确性。
原理：AT24C02 是一款基于 I²C 协议的 EEPROM（电可擦除可编程只读存储器）芯片。单片机通过 I²C 接口与 AT24C02 进行通信，实现数据的写入和读取操作。
