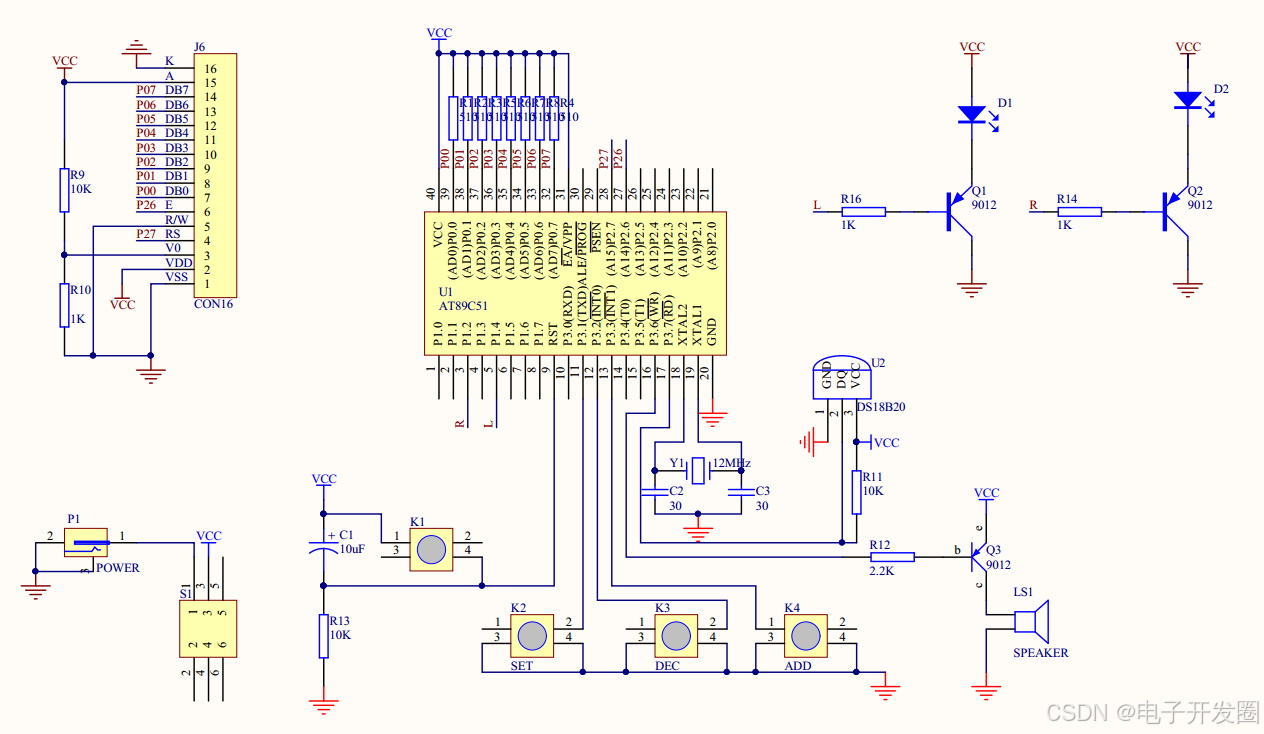

3. 硬件设计

3.1 单片机最小系统

3.1.1 单片机

3.1.2 晶振电路

3.1.3 复位电路

3.2 DS18B20温度传感器

3.3 LCD1602液晶显示屏

3.4 按键模块

3.5 蜂鸣器

4. 软件设计

4.1 软件总体设计

4.2 温度测量子程序

4.3 温度显示子程序

4.4 报警上下限设置子程序

4.5 超温报警子程序

5. 仿真设计

5.1 仿真工具介绍

5.2 仿真步骤

5.3 仿真结果

6. 系统调试与结果分析

6.1 系统调试

6.2 调试结果

6.3 结果分析

7. 结论

源文件获取


0411 基于单片机的温度监测设计 (程序+仿真+电路+论文)(51+1602+18B20+BZ+KEY3)

摘要

本设计采用STC89C52单片机作为控制核心,结合DS18B20温度传感器、LCD1602液晶显示屏、按键模块、蜂鸣器等硬件,实现了温度监测系统的各项功能。系统通过LCD1602实时显示当前温度和报警上下限,用户可以通过按键设置报警上下限温度值。当温度超过报警上下限时,系统会触发相应的指示灯和蜂鸣器报警,提示用户温度异常。

本文详细介绍了系统的硬件设计、软件设计、仿真调试以及实物制作过程。通过Proteus和Keil的联合仿真,验证了系统的可行性和正确性。最终,通过实物制作和调试,系统成功实现了所有设计功能,具备较高的实用价值和推广前景。

关键词:单片机;温度监测;DS18B20;LCD1602;蜂鸣器报警

1. 绪论

1.1 研究背景与意义

随着工业自动化、智能家居和环境保护等领域的快速发展,温度监测系统的需求逐渐增加。传统的温度监测方式依赖于人工操作,不仅效率低下,而且容易出错。基于单片机的温度监测系统能够实现自动化温度监测和报警功能,极大提升了监测的准确性和效率。

温度监测系统不仅能够实时显示当前温度,还可以通过按键设置报警上下限温度值。当温度超过报警上下限时,系统会触发相应的指示灯和蜂鸣器报警,提示用户温度异常。本文设计的基于单片机的温度监测系统,具备较高的实用价值和推广前景。

1.2 国内外研究现状

目前,国内外对温度监测系统的研究已经取得了许多成果。国外在温度监测技术方面起步较早,技术相对成熟,已经开发出多种高性能的温度监测系统。国内在温度监测技术方面也取得了显著进展,许多企业和研究机构开发出了具有自主知识产权的温度监测系统。

然而,现有的温度监测系统大多功能单一,无法同时满足温度测量、温度显示、报警上下限设置以及超温报警等多种需求。本文设计的温度监测系统集成了多种功能,能够根据用户需求灵活切换,具备较高的实用价值和推广前景。

1.3 本文研究内容

本文主要研究基于51/52单片机的温度监测设计,具体内容包括:

  1. 系统总体设计:确定系统的功能需求和技术指标,设计系统的总体方案。

  2. 硬件设计:设计系统的硬件电路,包括单片机最小系统、DS18B20温度传感器、LCD1602液晶显示屏、按键模块、蜂鸣器等。

  3. 软件设计:编写系统的控制程序,实现温度测量、温度显示、报警上下限设置以及超温报警等功能。

  4. 仿真设计:使用Proteus和Keil进行联合仿真,验证系统的可行性和正确性。

  5. 系统调试与结果分析:对实际制作的系统进行调试,分析系统的性能和效果。

2. 系统总体设计

2.1 系统功能需求

本设计的主要功能是通过51/52单片机控制温度监测系统,实现温度测量、温度显示、报警上下限设置以及超温报警等功能。具体功能需求如下:

  1. 采用51/52单片机作为主控芯片,控制系统的各个模块。

  2. 采用DS18B20温度传感器测温,测量范围为0~99.9℃,精度为0.1℃。

  3. 采用LCD1602液晶显示屏实时显示当前温度和报警上下限。

  4. 当温度超过报警上下限时,相应的指示灯亮,蜂鸣器报警。

  5. 用户可以通过按键设置报警上下限温度值。

2.2 系统技术指标

  1. 单片机:采用51/52系列单片机,工作频率为12MHz。

  2. 温度传感器:采用DS18B20温度传感器,测量范围为0~99.9℃,精度为0.1℃。

  3. 液晶显示屏:采用LCD1602液晶显示屏,工作电压为5V。

  4. 按键模块:采用独立按键,用于设置报警上下限温度值。

  5. 蜂鸣器:用于超温报警,工作电压为5V。

  6. 电源:采用5V直流电源供电。

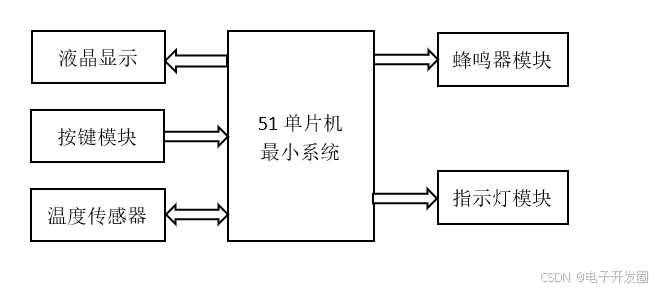

2.3 系统总体方案

系统主要由单片机最小系统、DS18B20温度传感器、LCD1602液晶显示屏、按键模块、蜂鸣器等组成。单片机最小系统包括单片机、晶振电路、复位电路等,负责控制系统的各个模块。DS18B20温度传感器用于测量当前温度,LCD1602液晶显示屏用于实时显示当前温度和报警上下限,按键模块用于设置报警上下限温度值,蜂鸣器用于超温报警。

3. 硬件设计

3.1 单片机最小系统

单片机最小系统是系统控制的核心部分,包括单片机、晶振电路、复位电路等。本设计采用51/52系列单片机作为主控芯片,具体型号为STC89C52。STC89C52具有4KB的闪存、128B的RAM、32个I/O口、2个16位定时/计数器、5个中断源等丰富的内部资源,能够满足系统的控制需求。

3.1.1 单片机

STC89C52单片机的主要特性如下:

  1. 与MCS-51兼容。

  2. 4KB可编程闪烁存储器。

  3. 128B内部RAM。

  4. 32个可编程I/O口。

  5. 2个16位定时/计数器。

  6. 5个中断源。

  7. 可编程串行通道。

  8. 低功耗的闲置和掉电模式。

  9. 片内振荡器和时钟电路。

3.1.2 晶振电路

晶振电路为单片机提供时钟信号,保证单片机的正常工作。本设计采用12MHz的晶振,晶振的两个引脚分别连接到单片机的XTAL1和XTAL2引脚,并通过两个30pF的电容接地,形成稳定的振荡电路。

3.1.3 复位电路

复位电路用于在系统上电或出现故障时将单片机复位到初始状态。本设计采用上电复位电路,由一个10μF的电容和一个10kΩ的电阻组成。当系统上电时,电容通过电阻充电,RST引脚出现高电平,使单片机复位。当电容充电完成后,RST引脚变为低电平,单片机进入正常工作状态。

3.2 DS18B20温度传感器

DS18B20温度传感器用于测量当前温度。DS18B20是一种数字温度传感器,具有测量精度高、接口简单、功耗低等优点。

3.3 LCD1602液晶显示屏

LCD1602液晶显示屏用于实时显示当前温度和报警上下限。LCD1602具有16个引脚,具体功能如表所示。

引脚号引脚名功能
1VSS电源地
2VCC电源(+5V)
3VEE对比调整电压
4RS0:输入指令;1:输入数据
5R/W0:向LCD写指令或者数据;1:从LCD读取信息
6E使能信号,1:读取信息,1→0:执行命令
7DB0数据总线(最低位)
8DB1数据总线
9DB2数据总线
10DB3数据总线
11DB4数据总线
12DB5数据总线
13DB6数据总线
14DB7数据总线(最高位)
15ALCD背光电源正极
16KLCD背光电源负极

3.4 按键模块

按键模块用于设置报警上下限温度值。

3.5 蜂鸣器

蜂鸣器用于超温报警。本设计采用5V蜂鸣器.

4. 软件设计

4.1 软件总体设计

本设计的软件部分主要实现温度测量、温度显示、报警上下限设置以及超温报警等功能。软件设计采用模块化设计思想,将系统功能划分为多个模块,分别编写相应的子程序。

4.2 温度测量子程序

温度测量子程序用于处理DS18B20温度传感器的温度测量功能。

4.3 温度显示子程序

温度显示子程序用于实时显示当前温度和报警上下限。

4.4 报警上下限设置子程序

报警上下限设置子程序用于处理用户通过按键设置的报警上下限温度值。

4.5 超温报警子程序

超温报警子程序用于处理温度超过报警上下限时的报警提示。

5. 仿真设计

5.1 仿真工具介绍

本设计采用Proteus和Keil进行联合仿真。Proteus是一款功能强大的电路仿真软件,能够仿真单片机及外围器件。Keil是一款51系列兼容单片机C语言软件开发系统,具有丰富的库函数和功能强大的集成开发调试工具。

5.2 仿真步骤

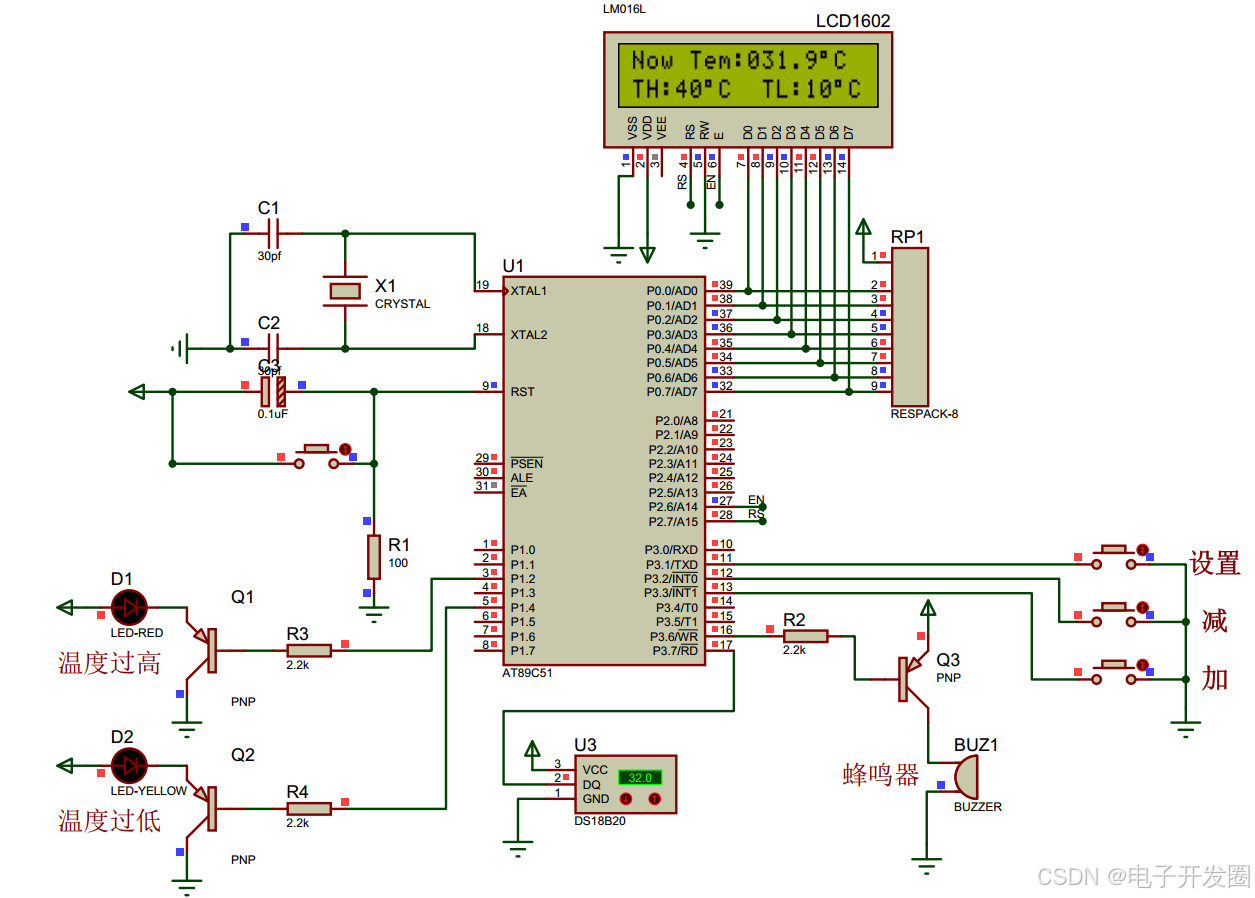

  1. 在Proteus中绘制电路图,包括单片机最小系统、DS18B20温度传感器、LCD1602液晶显示屏、按键模块、蜂鸣器等。

  2. 在Keil中编写程序,生成HEX文件。

  3. 将HEX文件加载到Proteus中的单片机中,进行仿真调试。

  4. 通过仿真调试,验证系统的可行性和正确性。

5.3 仿真结果

通过Proteus和Keil的联合仿真,系统成功实现了温度测量、温度显示、报警上下限设置以及超温报警等功能。

6. 系统调试与结果分析

6.1 系统调试

系统调试分为硬件调试和软件调试两部分。硬件调试主要是检查各个硬件模块的连接是否正确,软件调试主要是检查程序的逻辑是否正确。

6.2 调试结果

通过硬件调试和软件调试,系统成功实现了所有设计功能。调试结果如下:

  1. LCD1602液晶显示屏能够实时显示当前温度和报警上下限。

  2. 用户可以通过按键设置报警上下限温度值。

  3. 当温度超过报警上下限时,相应的指示灯亮,蜂鸣器报警。

6.3 结果分析

通过系统调试,系统成功实现了所有设计功能,具备较高的实用价值和推广前景。系统的硬件设计合理,软件设计逻辑清晰,仿真调试和实物调试结果一致,验证了系统的可行性和正确性。

7. 结论

本文设计了一种基于51/52单片机的温度监测系统,该系统集成了温度测量、温度显示、报警上下限设置以及超温报警等功能,能够满足各类温度监测需求。通过Proteus和Keil的联合仿真,验证了系统的可行性和正确性。最终,通过实物制作和调试,系统成功实现了所有设计功能,具备较高的实用价值和推广前景。

源文件获取

资源-基于单片机的温度监测系统设计https://download.csdn.net/download/weixin_42625444/90685013或关注公众号【电子开发圈】,首页发送 “温度” 获取;
