本文介绍了一种基于单片机的简易数字电压表的设计。该设计主要由三个模块组成：A/D转换模块，数据处理模块及显示模块。A/D转换主要由芯片ADC0832来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。数据处理则由芯片AT89C51来完成，其负责把ADC0832传送来的数字量经过一定的数据处理，产生相应的显示码送到显示模块进行显示；此外,它还控制着ADC0832芯片工作。

该系统的数字电压表电路简单，所用的元件较少，成本低，且测量精度和可靠性较高。此数字电压表可以测量0-5V的1路模拟直流输入电压值，并通过一个四位一体的7段数码管显示出来。

关键词 单片机；数字电压表；A/D转换；AT89C51；ADC0832

1 设计总体方案

1.1 设计要求

⑴以MCS-51系列单片机为核心器件，组成一个简单的直流数字电压表。

⑵采用1路模拟量输入，能够测量0-5V之间的直流电压值。

⑶电压显示用4位一体的LED数码管显示，至少能够显示两位小数。

⑷尽量使用较少的元器件。

1.2 设计思路

⑴根据设计要求，选择AT89C51单片机为核心控制器件。

⑵A/D转换采用ADC0832实现。

⑶电压显示采用4位一体的LED数码管。

⑷LED数码的段码输入,由并行端口P2产生：位码输入，用并行端口P0产生。

1.3 设计方案

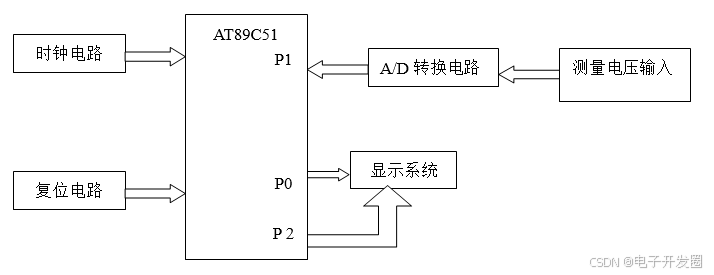

硬件电路设计由6个部分组成; A/D转换电路，AT89C51单片机系统，LED显示系统、时钟电路、复位电路以及测量电压输入电路。硬件电路设计框图如图1所示。

2 硬件电路设计

2.1 单片机的介绍

40个引脚，4k bytes flash片内程序存储器，128 bytes的随机存取数据存储器（ram），32个外部双向输入/输出（i/o）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（wdt）电路，片内时钟振荡器。

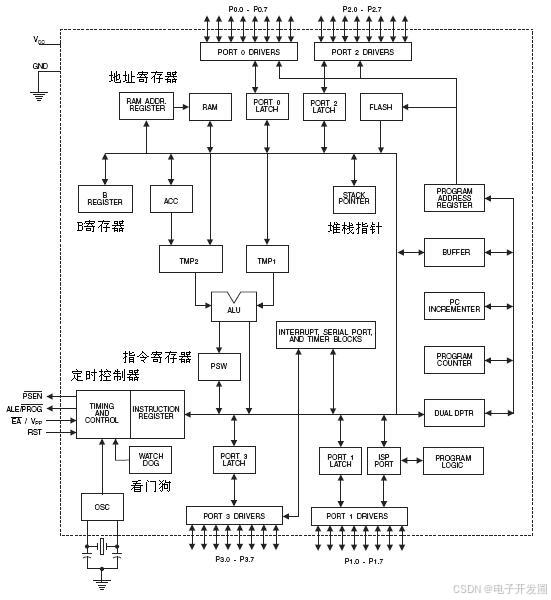

AT89S52单片机是一种低功耗高性能的CMOS8位微控制器，内置8KB可在线编程闪存。该器件采用Atmel公司的高密度非易失性存储技术生产，其指令与工业标准的80C51指令集兼容。片内程序存储器允许重复在线编程，允许程序存储器在系统内通过SPI串行口改写或用同用的非易失性存储器改写。通过把通用的8位CPU与可在线下载的Flash集成在一个芯片上，AT89S52便成为一个高效的微型计算机。它的应用范围广，可用于解决复杂的控制问题，且成本较低。其结构框图如图3.1所示。

2.2 ADC0832介绍

ADC0832 是美国国家半导体公司生产的一种 8 位分辨率、双通道 A/D 转换芯片。由于它体积小，兼容性强，性价比高而深受单片机爱好者及企业欢迎，其目前已经有很高的普及率。学习并使用 ADC0832 可是使我们了解 A/D 转换器的原理，有助于我们单片机技术水平的提高。

· 8位分辨率；

· 双通道A/D转换；

· 输入输出电平与TTL/CMOS相兼容；

· 5V电源供电时输入电压在0~5V之间；

· 工作频率为250KHZ，转换时间为32μS；

· 一般功耗仅为15mW；

· 8P、14P—DIP（双列直插）、PICC 多种封装；

· 商用级芯片温宽为0°C to +70°C，工业级芯片温宽为−40°C to +85°C；

ADC0832 为8位分辨率A/D转换芯片，其最高分辨可达256级，可以适应一般的模拟量转换要求。其内部电源输入与参考电压的复用，使得芯片的模拟电压输入在0~5V之间。芯片转换时间仅为32μS，据有双数据输出可作为数据校验，以减少数据误差，转换速度快且稳定性能强。独立的芯片使能输入，使多器件挂接和处理器控制变的更加方便。通过DI 数据输入端，可以轻易的实现通道功能的选择。

2.3 LED数码管

数码管使用条件：

a、段及小数点上加限流电阻

b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定

c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA

上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图数码管使用注意事项说明：

（１）数码管表面不要用手触摸，不要用手去弄引角；

（２）焊接温度：２６０度；焊接时间：５Ｓ

（３）表面有保护膜的产品,可以在使用前撕下来。

LED数码管的引脚说明

这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，而每个LED的阴极分别为a、b、c、d、e、f、g及dp（小数点）；共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。图中的8个LED分别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字。

对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针方向依次为1`10脚，左上角那个脚便是10脚了，上面两个图中的数字分别与这10个管脚一一对应。注意，3脚和8脚是连通的，这两个都是公共脚。

还有一种比较常用的是四位数码管，内部的4个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有4个数码管，所以它有4个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应

数码管编码说明

4位数码管编码说明，如图3.12所示：

	P2.7	P2.6	P2.5	P2.4	P2.3	P2.2	P2.1	P2.0
	e	d	dp	c	g	b	f	a
0	0	0	1	0	1	0	0	0	28H
1	1	1	1	0	1	0	1	1	EBH
2	0	0	1	1	0	0	1	0	32H
3	1	0	1	0	0	0	1	0	A2H
4	1	1	1	0	0	0	0	1	E1H
5	1	0	1	0	0	1	0	0	A4H
6	0	0	1	0	0	1	0	0	24H
7	1	1	1	0	1	0	1	0	EAH
8	0	0	1	0	0	0	0	0	20H
9	1	0	1	0	0	0	0	0	A0H
H	0	1	1	0	0	0	0	1	61H
L	0	0	1	1	0	0	0	1	3DH
-	1	1	1	1	0	1	1	1	F7H
C	0	0	1	1	1	1	0	0	3CH

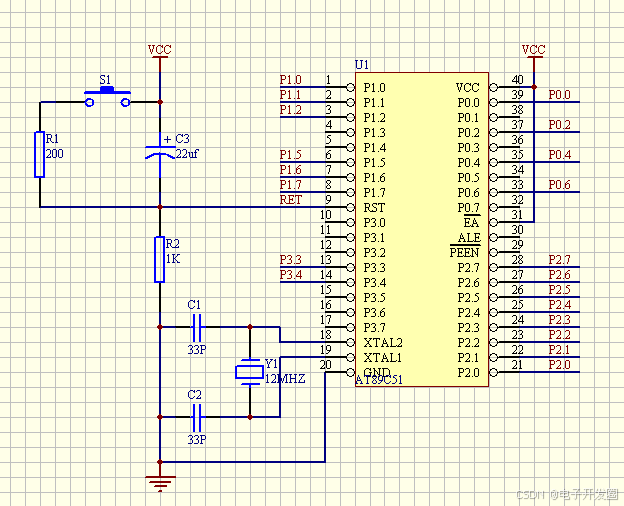

2.4 单片机最小系统电路

单片机9脚接复位电路，可按复位按钮S1给单片机复位。
晶振采用12MHZ。
由于单片机只访问片内Flash ROM并执行内部程序存储器中的指令，因此单片机的31脚接高电平VCC。

3 软件设计

3.1 程序设计总方案

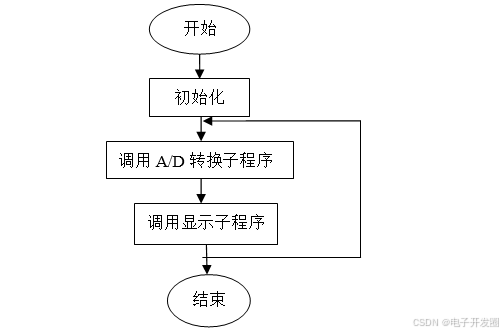

根据模块的划分原则，将该程序划分初始化模块，A/D转换子程序和显示子程序，这三个程序模块构成了整个系统软件的主程序。

3.2 系统子程序设计

3.2.1 初始化程序

所谓初始化，是对将要用到的MCS_51系列单片机内部部件或扩展芯片进行初始工作状态设定，初始化子程序的主要工作是设置定时器的工作模式，初值预置，开中断和打开定时器等。

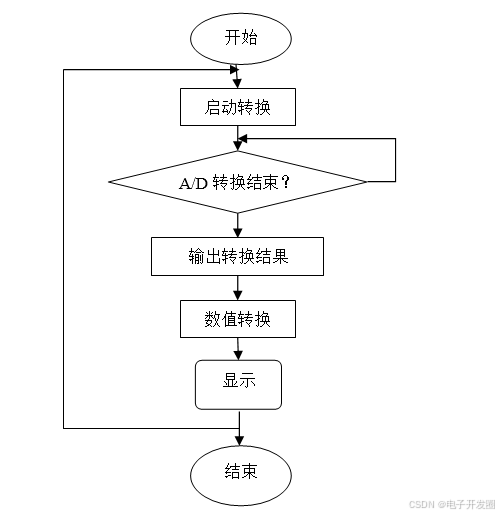

3.2.2 A/D转换子程序

A/D转换子程序用来控制对输入的模块电压信号的采集测量，并将对应的数值存入相应的内存单元。

3.2.3 显示子程序

显示子程序采用动态扫描实现四位数码管的数值显示，在采用动态扫描显示方式时，要使得LED显示的比较均匀，又有足够的亮度，需要设置适当的扫描频率，当扫描频率在70HZ左右时，能够产生比较好的显示效果，一般可以采用间隔10ms对LED进行动态扫描一次，每一位LED的显示时间为1ms。

在本设计中，为了简化硬件设计，主要采用软件定时的方式，即用定时器0溢出中断功能实现11μs定时，通过软件延时程序来实现5ms的延时。

总结

经过一段时间的努力，毕业论文-基于单片机的简易数字电压表基本完成。但设计中的不足之处仍然存在。这次设计是我第一次设计电路，并用Proteus实现了仿真。在这过程中，我对电路设计，单片机的使用等都有了新的认识。通过这次设计学会了Proteus和Keil软件的使用方法，掌握了从系统的需要、方案的设计、功能模块的划分、原理图的设计和电路图的仿真的设计流程，积累了不少经验。

基于单片机的数字电压表使用性强、结构简单、成本低、外接元件少。在实际应用工作应能好，测量电压准确，精度高。系统功能、指标达到了课题的预期要求、系统在硬件设计上充分考虑了可扩展性，经过一定的改造，可以增加功能。本文设计主要实现了简易数字电压表测量一路电压的功能，详细说明了从原理图的设计、电路图的仿真再到软件的调试。
