0416 基于单片机的电子秤设计 (电路+程序+仿真+论文)(51+SEG4B+HX711+10KG+BZ+KEY3)

摘要

本文设计并实现了一种基于单片机的电子秤系统。该系统以STC89C52单片机为核心控制器，采用电阻应变式压力传感器和HX711模块进行重量检测，利用数码管显示重量信息，并通过按键实现去皮功能和测量精度校正。系统具有按键提示功能，当按键按下时，蜂鸣器会发出提示音。本文详细阐述了系统的硬件设计、软件实现以及仿真验证过程。通过实际测试，该电子秤系统实现了0-10kg范围内的精确测量，测量精度达到5g，满足设计要求。本设计具有成本低、精度高、操作简便等特点，可广泛应用于商场、超市和家庭等场合。

关键词 单片机；电子秤；HX711；数码管；压力传感器；去皮功能；精度校正

引言

随着科技的进步和人们生活水平的提高，电子秤作为一种常见的测量工具，在商业交易和日常生活中扮演着越来越重要的角色。传统的机械秤逐渐被电子秤取代，因为后者具有更高的精度、更直观的显示和更多的功能。本设计旨在开发一种基于单片机的电子秤系统，以满足现代商业和家庭对精确、便捷称重的需求。

电子秤技术的发展经历了从机械式到电子式的转变。早期的电子秤主要采用模拟电路，随着数字技术的发展，基于单片机的电子秤逐渐成为主流。这种电子秤不仅具有更高的精度和稳定性，还可以实现多种附加功能，如去皮、校准和数据存储等。目前，市场上已有多种类型的电子秤，但大多数都存在成本高、功能单一等问题。因此，开发一种低成本、多功能、高精度的电子秤具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的电子秤系统，具有以下功能：精确测量0-10kg范围内的重量，测量精度达到5g；能够通过按键实现去皮功能和测量精度校正；通过数码管显示重量信息；当按键按下时，蜂鸣器会发出提示音。通过这些功能的实现，本设计将为用户提供一个准确、便捷、经济的称重解决方案。

一、系统总体设计

本设计的电子秤系统采用模块化设计思想，主要由以下几个部分组成：主控模块、称重模块、显示模块、输入模块和提示模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理称重数据，实现去皮和校准功能，并控制显示和提示功能。称重模块由电阻应变式压力传感器和HX711模块组成，负责将物体的重量转换为电信号，并进行模数转换。显示模块采用数码管，用于实时显示重量信息。输入模块采用独立按键，允许用户进行去皮操作和精度校正。提示模块由蜂鸣器组成，当按键按下时，会发出提示音。

系统的工作流程如下：首先，压力传感器检测物体的重量，并将模拟信号传输给HX711模块进行模数转换。转换后的数字信号被送入单片机进行处理。单片机根据预设的算法计算出实际重量，并将结果显示在数码管上。用户可以通过按键进行去皮操作，去除容器重量，或者进行精度校正，提高测量准确性。每次按键按下时，蜂鸣器会发出提示音，以确认操作成功。整个系统通过USB接口供电，保证了使用的便捷性。

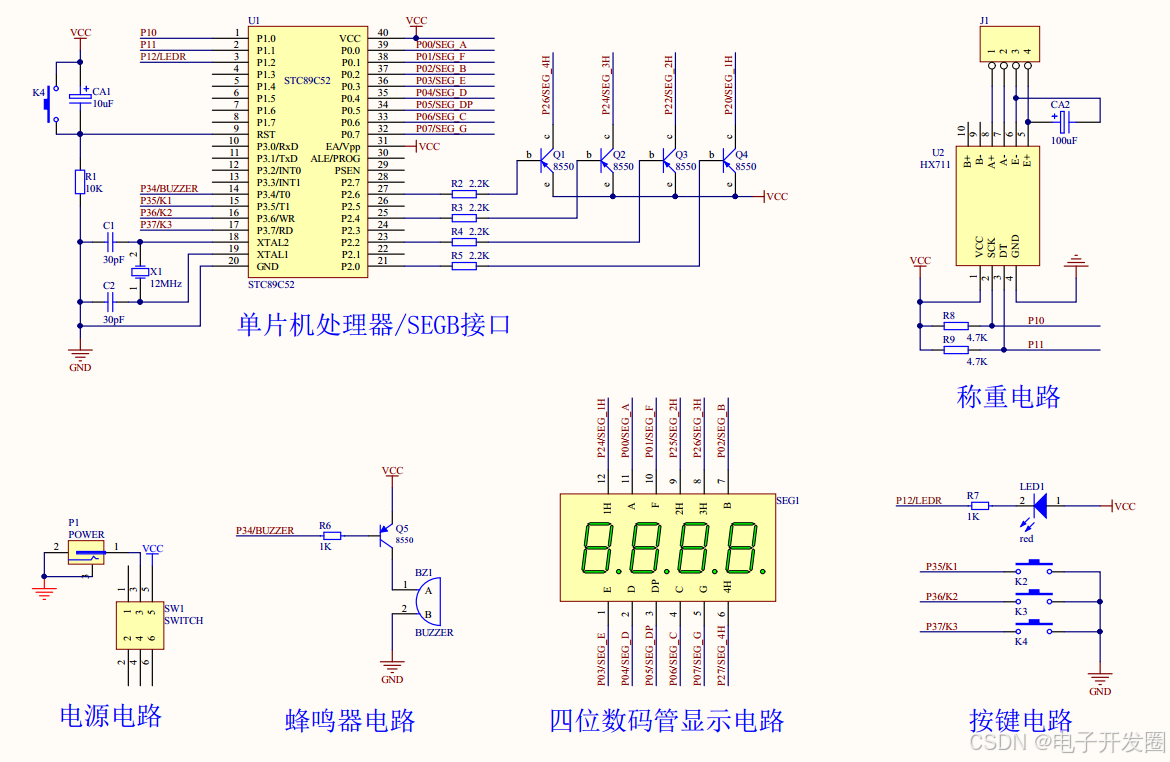

二、硬件设计

本设计的硬件部分主要包括以下几个模块：主控模块、称重模块、显示模块、输入模块和提示模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是接收来自HX711模块的重量数据，处理按键输入，控制数码管显示，并在按键按下时触发蜂鸣器。

称重模块由电阻应变式压力传感器和HX711模块组成。压力传感器采用全桥式结构，当受到压力时，桥臂电阻发生变化，产生与压力成正比的电压信号。HX711是一款专为电子秤设计的高精度24位A/D转换器芯片，具有低噪声、高增益和快速响应的特点。它可以直接与压力传感器连接，将微弱的模拟信号转换为数字信号，并通过串行接口与单片机通信。HX711模块的集成度高，简化了电路设计，提高了系统的稳定性和可靠性。

显示模块采用4位共阳数码管。数码管具有亮度高、显示清晰、成本低的特点。它通过动态扫描方式与单片机连接，可以显示0-9的数字和小数点。数码管的段选信号由单片机的P0口控制，位选信号由P2口的低4位控制。为了增加驱动能力，段选信号和位选信号都通过74HC245缓冲器进行驱动。显示模块的设计考虑了用户友好性，确保信息清晰易读。

输入模块采用两个独立按键，分别用于去皮功能和精度校正。按键的一端接地，另一端通过上拉电阻连接到单片机的I/O口。当按键按下时，相应的I/O口会检测到低电平。为了防止按键抖动造成的误判，硬件电路中加入了RC滤波电路。按键的设计简单可靠，为用户提供了便捷的操作方式。

提示模块由蜂鸣器组成。蜂鸣器通过一个NPN三极管与单片机连接，由单片机的I/O口控制。当按键按下时，单片机会输出一个高电平脉冲，驱动蜂鸣器发出提示音。蜂鸣器的声音频率和持续时间可以通过软件调节，以适应不同的使用环境。提示模块的设计提高了系统的交互性，使用户能够及时了解操作状态。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、称重数据处理程序、按键处理程序、显示程序和提示程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用称重、按键处理、显示和提示等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每0.5秒进行一次称重操作。这种设计既保证了称重的及时性，又避免了CPU资源的过度占用。

称重数据处理程序负责读取HX711模块的输出数据，并进行滤波和校准。由于压力传感器的输出可能存在噪声，程序采用了滑动平均滤波算法，对连续多次的采样值进行平均，以提高测量的稳定性。校准功能允许用户通过按键输入已知重量，系统会自动计算并存储校准系数，从而提高测量的准确性。

按键处理程序负责检测按键状态并执行相应的操作。程序采用状态机的方式处理按键输入，可以有效防止按键抖动和重复触发。当检测到去皮按键按下时，程序会记录当前重量作为皮重，并在后续称重中自动扣除。当检测到校准按键按下时，程序会进入校准模式，引导用户放置已知重量的物体，并自动计算校准系数。每次按键操作都会触发蜂鸣器提示音，以确认操作成功。

显示程序负责将重量信息格式化后显示在数码管上。程序首先将重量值转换为BCD码，然后根据小数点的位置进行动态扫描显示。为了提高显示效果，程序还实现了显示刷新率的自动调节，确保在不同重量范围内都能获得最佳的显示效果。显示程序的设计充分考虑了用户的使用习惯，使重量信息一目了然。

提示程序负责控制蜂鸣器发出提示音。当检测到按键按下时，程序会生成一个固定频率和持续时间的方波信号，驱动蜂鸣器发声。提示音的设计简洁明快，既能有效提示用户操作成功，又不会造成噪音干扰。程序还提供了音量调节功能，用户可以根据环境噪音水平选择合适的提示音量。

四、仿真设计

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

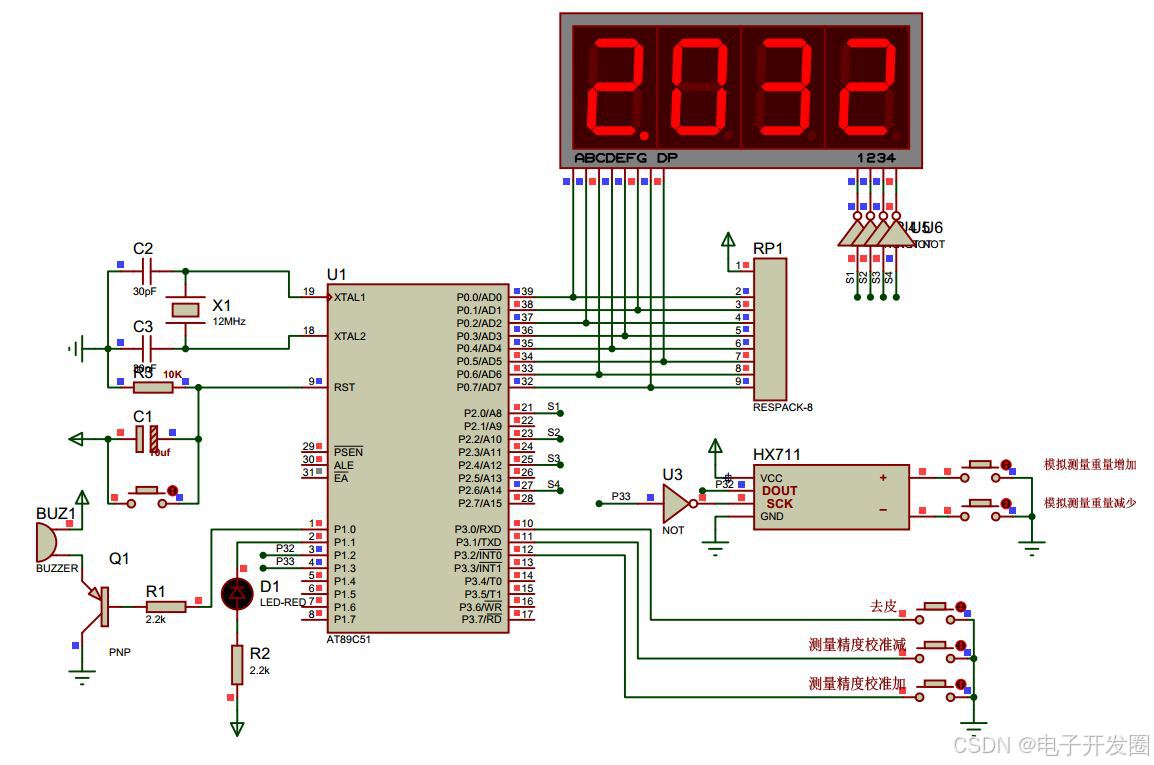

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、HX711模块、数码管、按键、蜂鸣器等元件。为了模拟压力传感器的输出，我们使用了一个可调电位器来产生模拟电压信号。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：称重精度、按键响应、显示更新和提示音触发。通过调整电位器，我们模拟了不同重量下的传感器输出，观察数码管的显示是否准确。同时，我们通过虚拟按键进行去皮和校准操作，检查系统响应是否正确。此外，我们还测试了提示音功能，确保在按键按下时，蜂鸣器能够及时发出声音。

仿真结果显示，系统各项功能均达到了设计要求。称重精度在仿真环境下可以达到1g，远高于实际要求的5g。按键响应迅速，没有出现按键抖动或误触发的情况。显示更新及时，数字清晰稳定。提示音在按键按下时能够立即触发，声音清晰可辨。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现数码管显示有时会出现闪烁，经过分析发现是扫描频率设置不当，通过调整定时器参数解决了这个问题。又如，在测试提示音功能时，我们发现蜂鸣器的声音太小，于是修改了驱动电路，增加了放大级，使提示音更加清晰可闻。

五、结论

本设计成功实现了一种基于单片机的电子秤系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合HX711模块和电阻应变式压力传感器，实现了0-10kg范围内的精确测量，测量精度达到5g。通过数码管显示和独立按键，系统提供了友好的人机交互界面，用户可以方便地进行去皮操作和精度校正。按键提示功能有效提高了系统的交互性，使用户能够及时了解操作状态。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，通过软件滤波和校准算法，提高了称重的准确性和稳定性；再次，设计了简洁直观的用户界面，使操作更加简便；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于商场、超市、家庭等场合，为用户提供准确、便捷的称重服务。系统的低成本和高可靠性使其具有很好的市场前景。未来，我们可以考虑增加数据存储、无线通信等功能，进一步提升系统的实用性和竞争力。
