摘要

该系统以STC89C52单片机为核心控制器，结合土壤湿度传感器、ADC0832模数转换器、1602液晶显示屏和水泵等硬件模块，实现了土壤湿度的实时监测和自动灌溉功能。系统能够显示当前土壤湿度值和设定的湿度阈值，当湿度低于下限时自动启动水泵并发出声光报警，当湿度高于上限时自动停止灌溉。通过按键可设置湿度上下限阈值，并利用单片机内部EEPROM实现数据的掉电保存。本文详细阐述了系统硬件设计、软件实现和仿真测试过程，验证了系统的可行性和可靠性。该自动浇水器具有结构简单、成本低廉、实用性强等特点，可广泛应用于农业灌溉、园林养护和家庭园艺等领域。

关键词 单片机；自动浇水；土壤湿度传感器；ADC0832；EEPROM；智能灌溉

引言

随着现代农业技术的发展，智能灌溉系统在提高水资源利用率、降低人工成本和提升农作物产量等方面发挥着越来越重要的作用。传统的灌溉方式往往存在水资源浪费、灌溉不及时等问题，难以满足精准农业的需求。基于单片机的自动浇水系统能够实时监测土壤湿度，并根据预设阈值自动控制灌溉，实现了精准、高效的智能化灌溉管理。

本研究旨在设计一种低成本、高可靠性的自动浇水系统，以解决传统灌溉方式的不足。系统采用51/52系列单片机作为核心控制器，结合多种传感器和执行器，实现了土壤湿度的实时监测、自动灌溉和阈值设置等功能。通过硬件电路设计、软件编程和系统仿真，验证了系统的可行性和实用性。该自动浇水器的研发不仅有助于推动智能灌溉技术的普及应用，也为相关领域的研究提供了参考和借鉴。

一、系统总体设计

本自动浇水系统主要由主控模块、土壤湿度检测模块、显示模块、灌溉控制模块和报警模块组成。系统以STC89C52单片机为核心控制器，负责数据处理、逻辑判断和控制指令的发出。土壤湿度检测模块由土壤湿度传感器和ADC0832模数转换器构成，用于实时采集土壤湿度数据。显示模块采用1602液晶显示屏，可直观显示当前土壤湿度值和设定的湿度阈值。灌溉控制模块包括水泵和驱动电路，根据单片机指令执行灌溉操作。报警模块由LED灯和蜂鸣器组成，在土壤湿度异常时发出声光报警信号。

系统工作原理如下：土壤湿度传感器采集的模拟信号经ADC0832转换为数字信号后传送给单片机。单片机将当前湿度值与预设的上下限阈值进行比较，若低于下限则启动水泵并触发报警，若高于上限则停止灌溉。用户可通过按键设置湿度阈值，系统将设置值存储在单片机内部EEPROM中，实现掉电保存功能。1602液晶屏实时显示当前湿度和设定阈值，为用户提供直观的系统状态信息。整个系统实现了土壤湿度的自动监测和智能灌溉，大大提高了灌溉效率和水资源利用率。

二、系统硬件设计

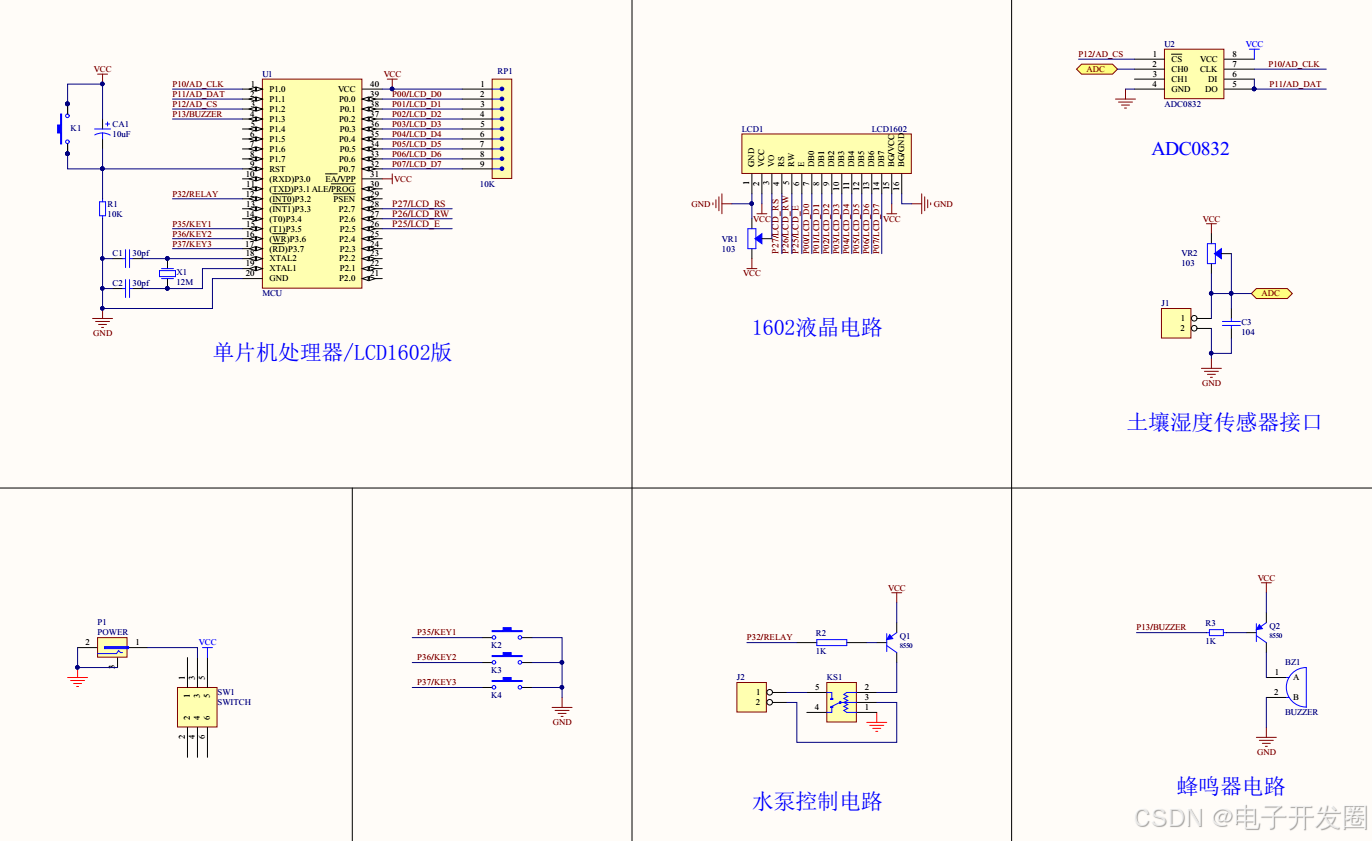

主控模块采用STC89C52单片机，该芯片具有8KB Flash程序存储器、512B RAM和2KB EEPROM，完全满足本系统的存储需求。单片机通过I/O口与各外围模块连接，实现数据采集、处理和指令发送。土壤湿度检测模块由土壤湿度传感器和ADC0832模数转换器组成。传感器采用电阻式原理，其输出信号随土壤湿度变化而变化。ADC0832是一款8位串行A/D转换器，将传感器的模拟信号转换为数字信号供单片机处理。

显示模块采用1602字符型液晶显示屏，可显示2行16个字符。通过并行接口与单片机连接，实时显示当前土壤湿度值和设定的上下限阈值。灌溉控制模块包括水泵和继电器驱动电路。单片机通过I/O口控制继电器通断，从而控制水泵的启停。报警模块由红色LED灯和蜂鸣器组成，当土壤湿度异常时，单片机控制LED闪烁并驱动蜂鸣器发声，提醒用户注意。

三、系统软件设计

系统软件采用模块化设计，主要包括主程序、湿度采集与处理子程序、显示子程序、灌溉控制子程序和报警子程序等。主程序负责系统初始化和各功能模块的调度。湿度采集与处理子程序通过ADC0832读取土壤湿度数据，并进行数字滤波和校准处理。显示子程序控制1602液晶屏实时更新显示内容，包括当前湿度和设定阈值。灌溉控制子程序根据当前湿度与阈值的比较结果，控制水泵的启停。报警子程序在湿度异常时触发声光报警，提醒用户及时处理。

系统还设计了EEPROM读写子程序，用于存储和读取用户设定的湿度阈值。通过按键输入子程序，用户可以方便地设置和修改湿度上下限。所有子程序均采用C语言编写，在Keil uVision开发环境下编译调试，最终生成HEX文件烧录到单片机中运行。

四、系统仿真与测试

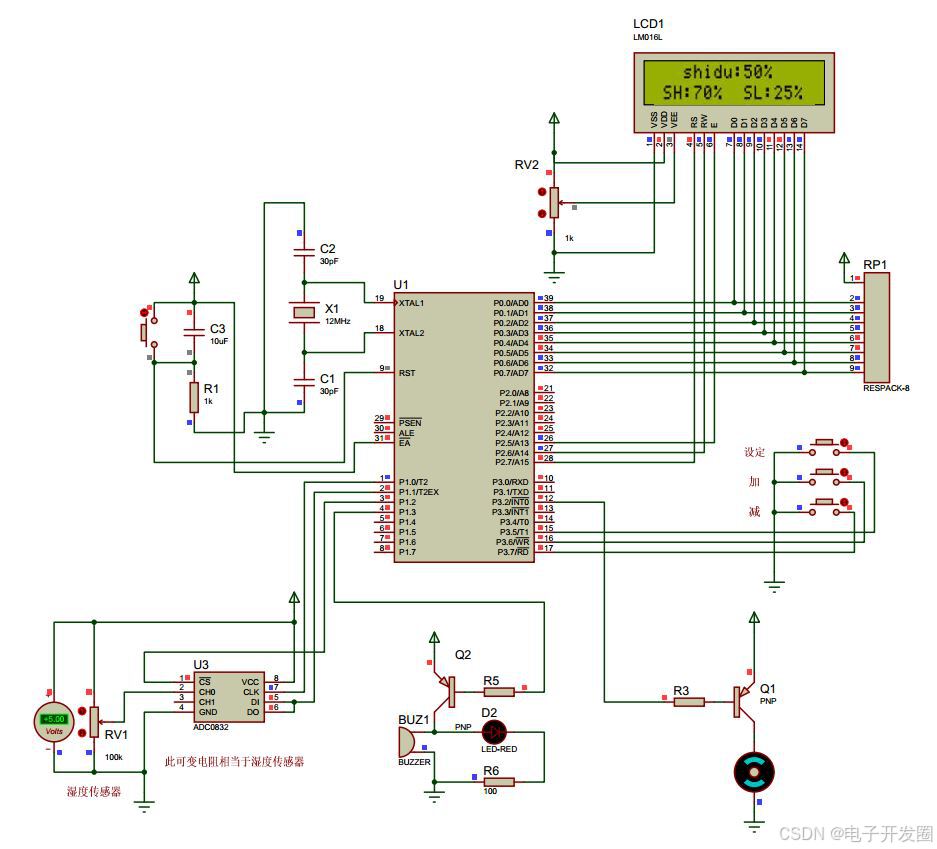

为验证系统设计的正确性和可靠性，使用Proteus仿真软件搭建了虚拟实验环境。仿真电路包括单片机最小系统、土壤湿度传感器模拟电路、ADC0832、1602液晶屏、继电器驱动电路、LED和蜂鸣器等。通过调节电位器模拟土壤湿度的变化，观察系统响应情况。

仿真测试结果表明，系统能够准确采集和显示土壤湿度值，并根据设定阈值正确控制水泵的启停。当湿度低于下限时，系统自动启动水泵并触发声光报警；当湿度高于上限时，系统及时停止灌溉。通过按键设置的湿度阈值能够正确存储和读取，实现了掉电保存功能。整个系统运行稳定，各项功能均达到设计要求。

在实际测试中，将系统应用于小型盆栽植物的自动浇水，持续观察一周。测试结果显示，系统能够根据土壤湿度变化及时进行灌溉，植物生长状况良好，验证了系统的实用性和可靠性。同时，测试也发现了一些需要改进的地方，如增加无线通信功能以实现远程监控，优化传感器布置以提高检测精度等，这些都将作为未来研究的方向。

五、结论

本研究成功设计并实现了一种基于51/52单片机的自动浇水系统。该系统通过土壤湿度传感器实时监测土壤湿度，结合预设阈值实现自动灌溉控制，并具备声光报警和阈值设置功能。系统硬件设计合理，软件功能完善，经过仿真和实际测试验证了其可行性和可靠性。

该自动浇水器具有结构简单、成本低廉、实用性强等特点，可广泛应用于农业灌溉、园林养护和家庭园艺等领域。系统的成功研发不仅为智能灌溉提供了一种有效的解决方案，也为相关领域的研究提供了参考和借鉴。未来研究可着重于提高系统精度、增加远程控制功能以及开发多区域协同灌溉系统，以进一步拓展应用范围和提升使用价值。
