0420 基于单片机的温控风扇设计 (程序+仿真+程序+论文)(51+SEG4A+18B20+BZ+FAN+KEY3)

摘要

本文设计并实现了一种基于单片机的温控风扇系统。该系统以STC89C52单片机为核心控制器，采用DS18B20温度传感器检测环境温度，使用数码管显示当前温度，并通过继电器控制风扇的开关。系统具有温度上下限报警功能，当温度超过设定范围时，会触发蜂鸣器和LED报警。用户可以通过按键设置温度阈值，系统具有掉电记忆功能，能够保存设置的温度阈值。本文详细阐述了系统的硬件设计、软件实现以及仿真验证过程。通过实际测试，该系统实现了预期功能，具有温度显示准确、控制灵敏、操作简便等特点，可广泛应用于家庭、办公室等场合的温度控制。

关键词 单片机；温控风扇；DS18B20；数码管；温度报警；掉电记忆

引言

随着科技的进步和人们生活水平的提高，对室内环境舒适度的要求也越来越高。温控风扇作为一种常见的温度调节设备，在日常生活和工作中扮演着越来越重要的角色。传统的温控风扇通常采用简单的机械式温控开关，控制精度低，功能单一。本设计旨在开发一种基于单片机的温控风扇系统，以满足现代生活对智能化、精确化温度控制的需求。

温控技术的发展经历了从机械式到电子式的转变。早期的电子温控系统主要采用模拟电路，随着单片机技术的发展，基于单片机的温控系统逐渐成为主流。这种系统不仅具有更高的控制精度，还可以实现多种附加功能，如温度显示、报警和远程控制等。目前，市场上已有多种类型的温控风扇，但大多数都存在功能单一、操作复杂等问题。因此，开发一种多功能、易操作的温控风扇系统具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的温控风扇系统，具有以下功能：精确检测和显示环境温度；可设置温度上下限阈值；当温度超过设定范围时，触发声光报警并控制风扇开关；具有掉电记忆功能，能够保存设置的温度阈值；通过按键实现温度阈值的快速设置。通过这些功能的实现，本设计将为用户提供一个准确、便捷、智能的温度控制解决方案。

一、系统总体设计

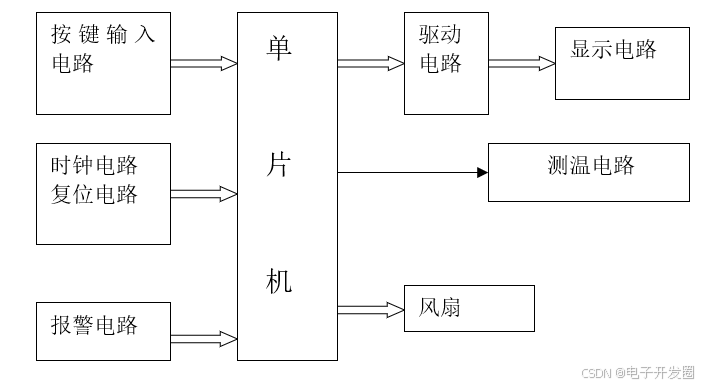

本设计的温控风扇系统采用模块化设计思想，主要由以下几个部分组成：主控模块、温度检测模块、显示模块、报警模块、风扇控制模块和按键模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理温度数据，实现报警和控制算法，并管理系统的各种功能。温度检测模块采用DS18B20数字温度传感器，实时检测环境温度。显示模块采用三位共阳数码管，用于显示当前温度。报警模块由蜂鸣器和LED组成，当温度超过设定范围时触发报警。风扇控制模块采用继电器控制风扇的开关。按键模块采用独立按键，用于设置温度阈值和切换显示模式。

系统的工作流程如下：首先，DS18B20温度传感器检测环境温度，并将数据传送给单片机。单片机处理温度数据，并将其显示在数码管上。同时，单片机将当前温度与设定的上下限阈值进行比较。如果温度超过上限阈值，单片机会触发蜂鸣器和LED报警，并开启风扇。如果温度低于下限阈值，单片机会触发蜂鸣器和LED报警，但不会开启风扇。用户可以通过按键设置温度上下限阈值，系统会将设置的值存储在单片机的EEPROM中，实现掉电记忆功能。整个系统通过USB接口供电，保证了使用的便捷性。

二、硬件设计

本设计的硬件部分主要包括以下几个模块：主控模块、温度检测模块、显示模块、报警模块、风扇控制模块和按键模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

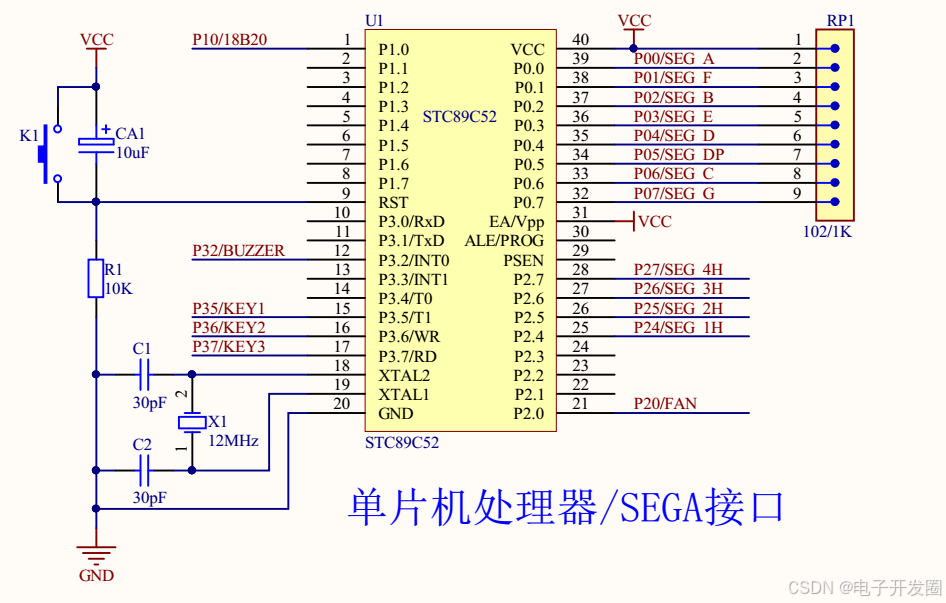

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是读取温度数据，执行控制算法，管理显示和报警，并处理用户输入。

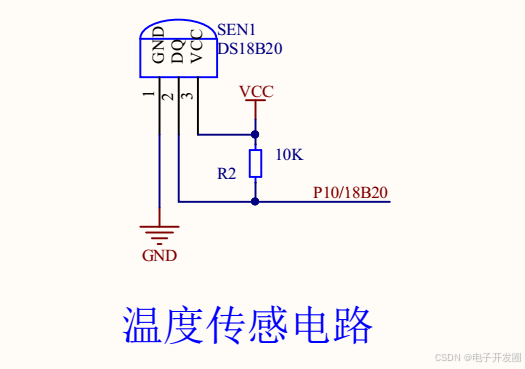

温度检测模块采用DS18B20数字温度传感器。DS18B20是一款高精度的单总线数字温度传感器，测量范围为-55°C到+125°C，精度可达±0.5°C。它通过单总线接口与单片机通信，简化了电路设计。DS18B20具有独特的64位序列号，允许多个传感器挂接在同一条总线上。温度检测模块的设计为系统提供了精确的温度测量功能，是控制系统的核心部分。

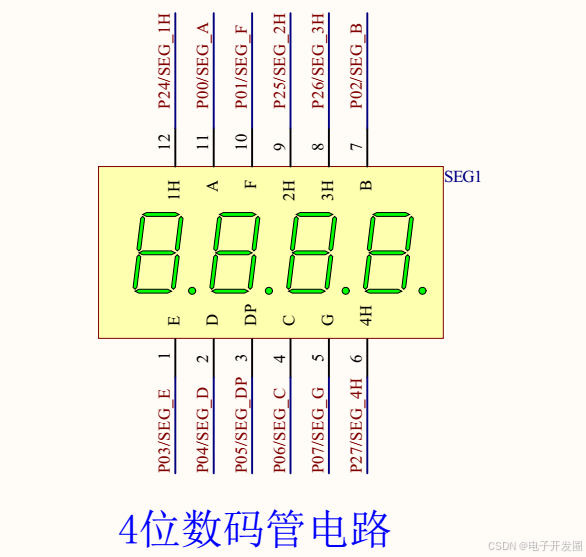

显示模块采用三位共阳数码管。数码管具有亮度高、显示清晰、成本低的特点。它通过动态扫描方式与单片机连接，可以显示0-9的数字和小数点。数码管的段选信号由单片机的P0口控制，位选信号由P2口的低3位控制。为了增加驱动能力，段选信号和位选信号都通过74HC245缓冲器进行驱动。显示模块的设计考虑了用户友好性，确保温度信息清晰易读。

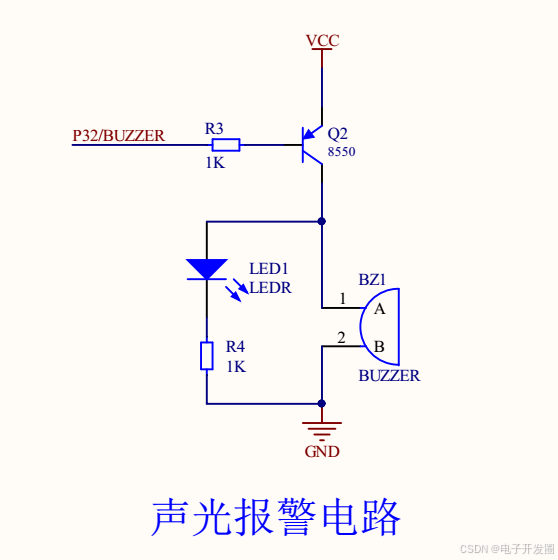

报警模块由蜂鸣器和LED组成。蜂鸣器通过一个NPN三极管与单片机连接，由单片机的I/O口控制。LED通过限流电阻与单片机连接。当温度超过设定范围时，单片机会输出高电平信号，驱动蜂鸣器发出报警声，同时点亮LED。报警模块的设计提高了系统的安全性，使用户能够及时了解温度异常情况。

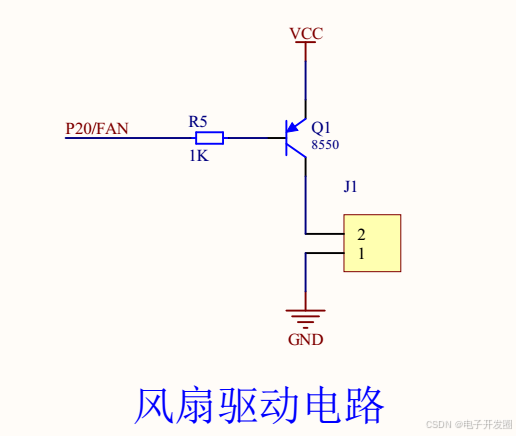

风扇控制模块采用继电器控制风扇的开关。继电器通过NPN三极管与单片机连接，由单片机的I/O口控制。为了增加驱动能力，继电器线圈两端并联了一个续流二极管。风扇控制模块的设计考虑了安全性和可靠性，确保能够稳定地控制大功率风扇设备。

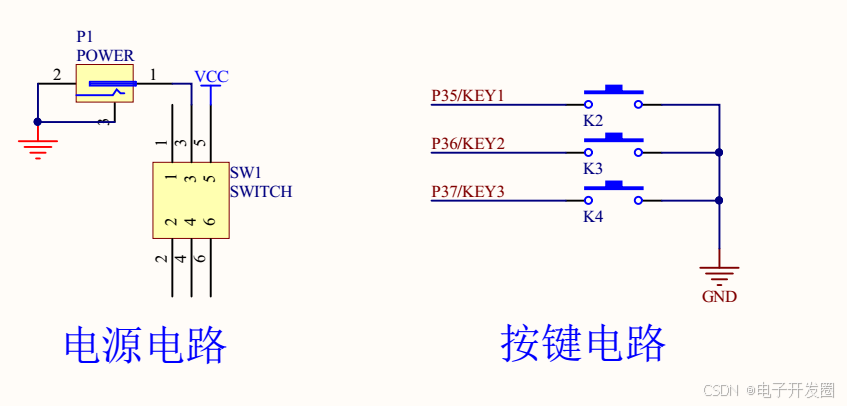

按键模块采用三个独立按键，分别用于设置温度上限、温度下限和切换显示模式。按键的一端接地，另一端通过上拉电阻连接到单片机的I/O口。为了防止按键抖动造成的误判，硬件电路中加入了RC滤波电路。按键模块的设计简单可靠，为用户提供了便捷的操作方式。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、温度检测程序、显示程序、报警程序、风扇控制程序和按键处理程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用温度检测、显示更新、报警判断、风扇控制和按键处理等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每1秒更新一次温度显示和控制状态。这种设计既保证了系统的响应速度，又避免了CPU资源的过度占用。

温度检测程序负责读取DS18B20温度传感器的数据，并进行温度单位转换和显示格式处理。程序通过单总线协议与DS18B20通信，读取温度数据并转换为摄氏度值。为了提高温度测量的稳定性，程序采用了数字滤波算法，对连续多次的采样值进行平均处理。温度检测程序还实现了温度范围检查功能，当检测到温度超出传感器量程时，会触发系统错误提示。

显示程序负责将温度数据格式化后显示在数码管上。程序首先将温度值转换为BCD码，然后根据小数点的位置进行动态扫描显示。为了提高显示效果，程序实现了显示刷新率的自动调节，确保在不同温度范围内都能获得最佳的显示效果。显示程序还负责管理显示模式的切换，允许用户选择显示当前温度或设定的温度阈值。

报警程序负责监测温度数据，并在温度超过设定范围时触发报警。程序将当前温度与设定的上下限阈值进行比较，如果温度超过上限阈值，会触发蜂鸣器和LED报警，并开启风扇。如果温度低于下限阈值，会触发蜂鸣器和LED报警，但不会开启风扇。为了提高报警的准确性，程序设置了温度迟滞区间，只有当温度持续超过阈值一段时间后，才会触发报警。同样，当温度回落到安全范围内时，报警也会立即停止。

风扇控制程序负责根据当前温度和控制算法，控制风扇的开关。当温度超过上限阈值时，程序会输出高电平信号，驱动继电器闭合，开启风扇。当温度回落到安全范围内时，程序会输出低电平信号，驱动继电器断开，关闭风扇。为了提高风扇的使用寿命，程序实现了软启动功能，避免了频繁开关对风扇的冲击。

按键处理程序负责检测按键状态并执行相应的操作。程序采用状态机的方式处理按键输入，可以有效防止按键抖动和重复触发。当检测到设置按键按下时，程序会进入设置模式，允许用户调整温度上下限阈值。为了提高设置效率，程序实现了长按连加/连减功能，用户可以快速调整阈值数值。按键处理程序还负责将设置的温度阈值存储在单片机的EEPROM中，实现掉电记忆功能。

四、仿真设计

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

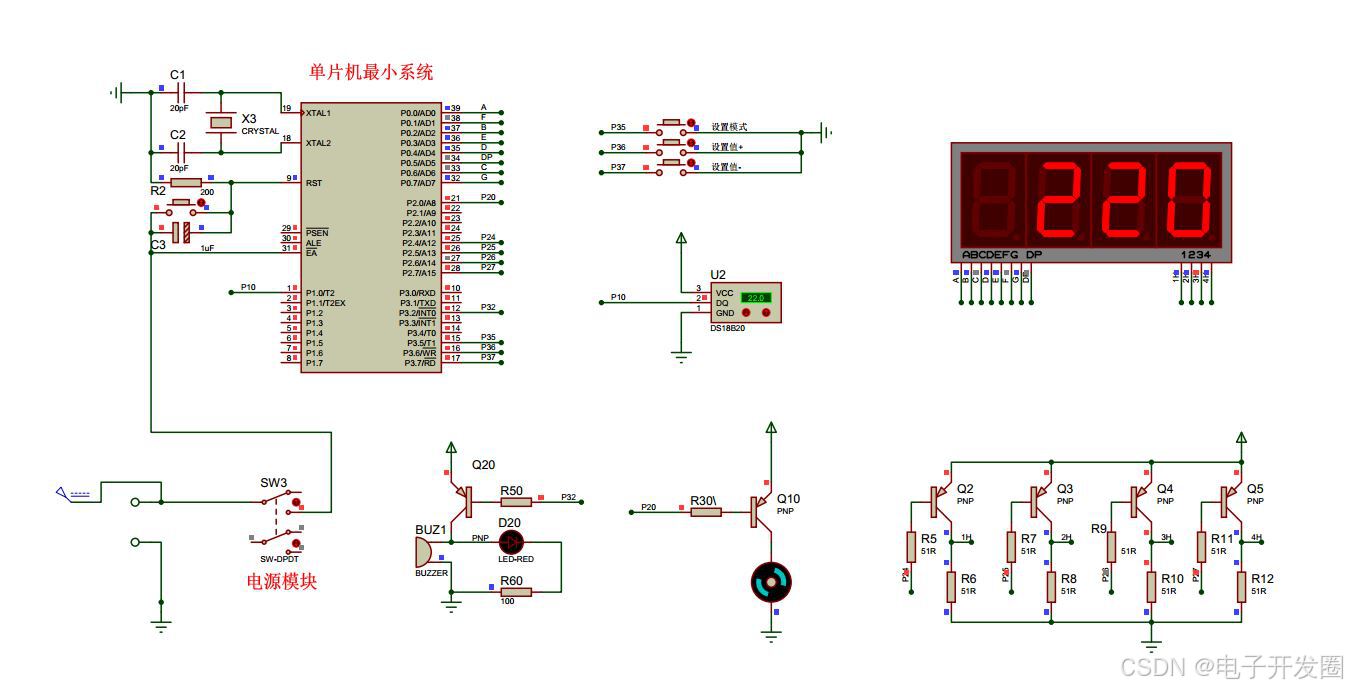

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、DS18B20温度传感器、数码管、蜂鸣器、LED、继电器、按键等元件。为了模拟真实的环境温度变化，我们使用了一个可调电阻来模拟DS18B20的输出。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：温度显示、报警触发、风扇控制和按键设置。通过调整模拟DS18B20的电阻值，我们观察数码管的温度显示是否准确。同时，我们测试了温度超过上下限阈值时，蜂鸣器和LED是否能够及时报警，风扇是否能够正确开启或关闭。此外，我们还测试了按键设置功能，验证了温度阈值的设置和掉电记忆功能。

仿真结果显示，系统各项功能均达到了设计要求。温度显示准确，能够实时反映模拟温度变化。报警功能可靠，能够在温度超过设定范围时及时触发声光报警。风扇控制灵敏，能够根据温度变化正确开启或关闭。按键设置功能灵活，能够快速调整温度阈值，并实现掉电记忆。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现温度显示有时会出现闪烁，经过分析发现是数码管扫描频率设置不当，通过调整定时器参数解决了这个问题。又如，在测试报警功能时，我们发现蜂鸣器的声音太小，于是修改了驱动电路，增加了放大级，使报警声音更加清晰可闻。

五、结论

本设计成功实现了一种基于单片机的温控风扇系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合DS18B20温度传感器和数码管显示，实现了精确的温度检测和显示。通过继电器控制风扇的开关，系统能够根据环境温度自动调节风扇的运行状态，提高了室内环境的舒适度。声光报警功能和温度阈值设置功能进一步提高了系统的实用性和用户体验。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，实现了基于温度阈值的智能风扇控制，提高了能源利用效率；再次，设计了友好的用户界面和便捷的操作方式，提高了系统的易用性；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于家庭、办公室、机房等场合，为用户提供智能、节能的温度控制解决方案。系统的多功能和低功耗特性使其具有很好的市场前景。未来，我们可以考虑增加无线通信、远程控制等功能，进一步提升系统的实用性和竞争力。
