0421 基于单片机的智能台灯设计 (电路+仿真+程序+论文)(51+USB+RL+AD0832+RSD+KEY3)

摘要

本文设计并实现了一种基于单片机的智能台灯系统。该系统以STC89C52单片机为核心控制器，采用光敏电阻和AD0832模数转换器检测环境光强，使用红外热释电传感器检测人员靠近，并通过PWM调光技术控制LED灯的亮度。系统具有手动和自动两种工作模式，可根据环境光强和人员存在情况自动调节灯光亮度，实现节能和智能控制。本文详细阐述了系统的硬件设计、软件实现以及仿真验证过程。通过实际测试，该系统实现了预期功能，具有光强检测准确、控制灵敏、操作简便等特点，可广泛应用于家庭、办公室等场合的照明控制。

关键词 单片机；智能台灯；光敏电阻；AD0832；红外热释电传感器；PWM调光

引言

随着科技的进步和人们节能意识的提高，智能照明系统在日常生活和工作中扮演着越来越重要的角色。传统的台灯通常采用简单的开关控制，无法根据环境光强和人员存在情况进行智能调节，造成了能源的浪费。本设计旨在开发一种基于单片机的智能台灯系统，以满足现代生活对智能化、节能化照明控制的需求。

智能照明技术的发展经历了从简单的光控开关到复杂的传感器网络控制的转变。早期的智能照明系统主要采用光敏电阻实现简单的自动控制，随着单片机技术的发展，基于单片机的智能照明系统逐渐成为主流。这种系统不仅能够实现更精确的控制，还可以集成多种传感器，实现更复杂的功能。目前，市场上已有多种类型的智能台灯，但大多数都存在功能单一、成本高等问题。因此，开发一种多功能、低成本的智能台灯系统具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的智能台灯系统，具有以下功能：实时检测环境光强和人员存在情况；具有手动和自动两种工作模式；在手动模式下，可通过按键调节LED灯亮度；在自动模式下，可根据环境光强和人员存在情况自动调节灯光亮度，并在无人时自动关闭灯光。通过这些功能的实现，本设计将为用户提供一个智能、节能、便捷的照明控制解决方案。

一、系统总体设计

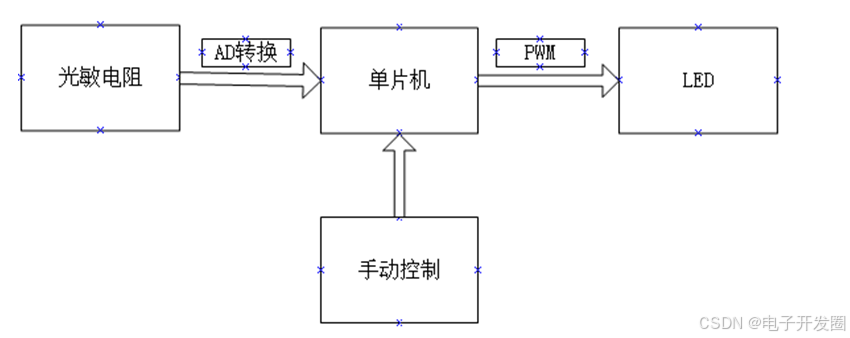

本设计的智能台灯系统采用模块化设计思想，主要由以下几个部分组成：主控模块、光强检测模块、人员检测模块、LED驱动模块、按键模块和电源模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理传感器数据，实现控制算法，并管理系统的各种功能。光强检测模块采用光敏电阻和AD0832模数转换器，实时检测环境光强。人员检测模块采用红外热释电传感器，检测人员是否靠近。LED驱动模块采用PWM调光技术，控制LED灯的亮度。按键模块采用独立按键，用于模式切换和亮度调节。电源模块为系统提供稳定的5V工作电压。

系统的工作流程如下：首先，光敏电阻检测环境光强，AD0832将其转换为数字信号。红外热释电传感器检测人员是否存在。单片机读取这些数据，并根据当前的工作模式决定如何控制LED灯。在手动模式下，用户可以通过按键调节LED灯的亮度，共有8档可选。在自动模式下，如果检测到有人存在，系统会根据环境光强自动调节LED灯的亮度；如果检测到无人存在，系统会启动延时程序，延时结束后自动关闭LED灯。整个系统通过USB接口供电，保证了使用的便捷性。

二、硬件设计

本设计的硬件部分主要包括以下几个模块：主控模块、光强检测模块、人员检测模块、LED驱动模块、按键模块和电源模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

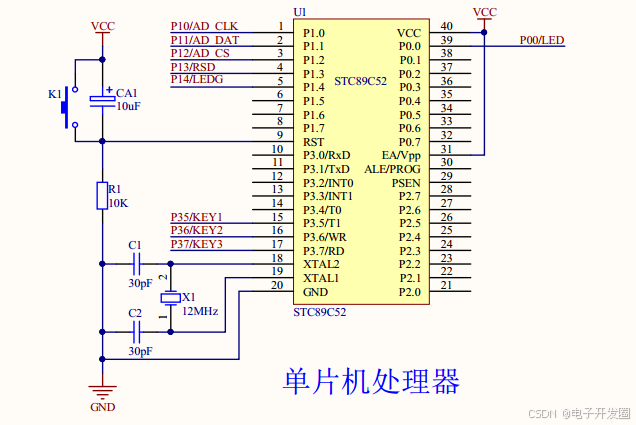

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是读取传感器数据，执行控制算法，管理LED调光，并处理用户输入。

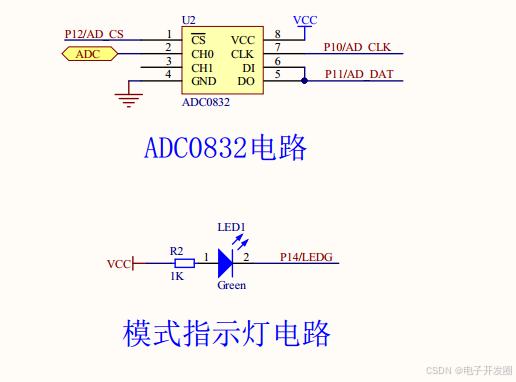

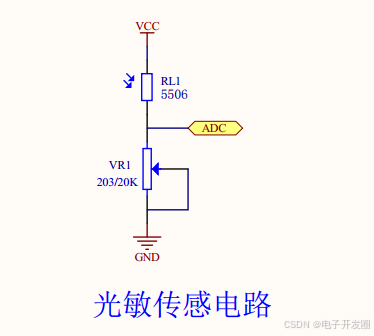

光强检测模块由光敏电阻和AD0832模数转换器组成。光敏电阻的阻值随光照强度的变化而变化，通过分压电路将其转换为电压信号。AD0832是一款8位串行输出模数转换器，具有低功耗、高精度的特点。它将光敏电阻的电压信号转换为数字信号，并通过串行接口与单片机通信。光强检测模块的设计为系统提供了精确的光强测量功能，是自动控制的基础。

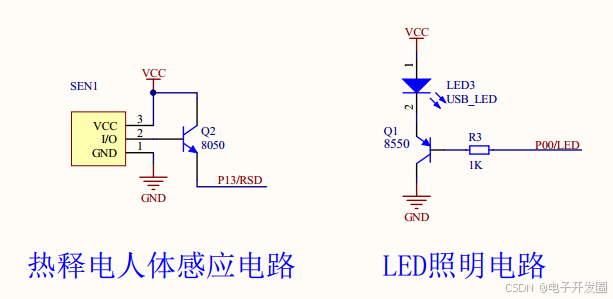

人员检测模块采用红外热释电传感器。该传感器能够检测人体发出的红外辐射，从而判断人员是否存在。传感器输出为数字信号，当检测到人员靠近时输出高电平，否则输出低电平。为了提高检测的准确性，传感器前安装了菲涅尔透镜，可以扩大检测范围并提高灵敏度。人员检测模块的设计确保了系统能够准确判断人员存在情况，为自动控制提供了重要依据。

LED驱动模块采用PWM调光技术。PWM信号由单片机的定时器产生，通过NPN三极管控制LED的电流。通过调节PWM信号的占空比，可以实现LED亮度的连续调节。LED驱动模块的设计考虑了效率和可靠性，确保能够稳定地控制大功率LED。

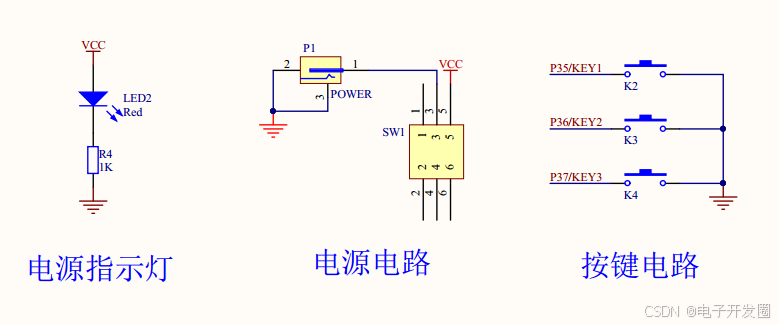

按键模块采用两个独立按键，分别用于模式切换和亮度调节。按键的一端接地，另一端通过上拉电阻连接到单片机的I/O口。为了防止按键抖动造成的误判，硬件电路中加入了RC滤波电路。按键模块的设计简单可靠，为用户提供了便捷的操作方式。

电源模块采用USB供电，并通过AMS1117-5.0稳压芯片为系统提供稳定的5V电压。电源模块的设计保证了系统的可靠性和稳定性，同时简化了外部电源设计。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、光强检测程序、人员检测程序、LED控制程序、按键处理程序和延时程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用光强检测、人员检测、LED控制、按键处理和延时等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每100ms更新一次控制状态。这种设计既保证了系统的响应速度，又避免了CPU资源的过度占用。

光强检测程序负责读取AD0832的输出数据，并将其转换为光照强度等级。程序通过串行接口与AD0832通信，读取8位数字量并映射到0-7的光照强度等级。为了提高检测的稳定性，程序采用了滑动平均滤波算法，对连续多次的采样值进行平均处理。光强检测程序还实现了光照强度等级的动态调整，以适应不同的环境条件。

人员检测程序负责读取红外热释电传感器的输出信号，判断人员是否存在。为了提高检测的准确性，程序设置了去抖动时间和最小检测时间，只有当传感器信号持续一定时间后，才会被识别为有效的人员存在信号。人员检测程序还实现了人员离开延时功能，当检测到人员离开时，会启动延时计时器，延时结束后才关闭LED灯。

LED控制程序负责根据当前的工作模式、光照强度和人员存在情况，调节LED灯的亮度。在手动模式下，程序响应用户的按键操作，直接设置PWM占空比，控制LED亮度。在自动模式下，程序会根据光照强度等级自动计算PWM占空比，实现亮度自动调节。LED控制程序还实现了亮度渐变功能，当亮度需要改变时，会平滑过渡到目标亮度，提高了用户体验。

按键处理程序负责检测按键状态并执行相应的操作。程序采用状态机的方式处理按键输入，可以有效防止按键抖动和重复触发。当检测到模式切换按键按下时，程序会在手动模式和自动模式间切换。当检测到亮度调节按键按下时，程序会根据当前模式调整LED亮度：在手动模式下，直接调整亮度等级；在自动模式下，调整亮度补偿值。按键处理程序还实现了长按功能，允许用户快速调整亮度。

延时程序负责管理人员离开后的延时关闭功能。当人员检测程序检测到人员离开时，会启动延时计时器。在延时期间，系统会继续监测人员存在情况，如果重新检测到人员，会立即取消延时。延时程序还实现了延时时间的可调功能，用户可以通过按键设置不同的延时时间。

四、仿真设计

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、光敏电阻、AD0832模数转换器、红外热释电传感器、LED、按键等元件。为了模拟真实的环境变化，我们使用可调电阻来模拟光敏电阻的变化，使用开关来模拟红外热释电传感器的输出。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：光强检测、人员检测、LED调光、模式切换和延时关闭。通过调整模拟光敏电阻的阻值，我们观察LED亮度是否能够正确响应光强变化。通过操作模拟红外热释电传感器的开关，我们测试了人员检测和延时关闭功能的准确性。此外，我们还测试了手动模式下的亮度调节和模式切换功能，确保各项功能正常工作。

仿真结果显示，系统各项功能均达到了设计要求。光强检测准确，能够实时反映模拟光强变化。人员检测可靠，能够准确判断人员存在情况并触发延时关闭。LED调光平滑，能够实现8档亮度调节。模式切换灵活，能够正确响应按键操作。延时关闭功能稳定，能够在人员离开后按设定时间关闭LED灯。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现LED亮度调节有时会出现闪烁，经过分析发现是PWM频率设置不当，通过调整定时器参数解决了这个问题。又如，在测试人员检测功能时，我们发现有时会误触发，经过排查发现是去抖动时间设置过短，通过优化去抖动算法解决了这个问题。

五、结论

本设计成功实现了一种基于单片机的智能台灯系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合多种传感器和执行器，实现了智能化的照明控制。通过手动和自动两种工作模式，系统能够根据环境光强和人员存在情况自动调节灯光亮度，实现了节能和舒适的平衡。延时关闭功能进一步提高了系统的节能效果。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，实现了基于光强和人员检测的智能照明控制，提高了能源利用效率；再次，设计了友好的用户界面和便捷的操作方式，提高了系统的易用性；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于家庭、办公室、图书馆等场合，为用户提供智能、节能的照明控制解决方案。系统的多功能和低功耗特性使其具有很好的市场前景。未来，我们可以考虑增加无线通信、远程控制等功能，进一步提升系统的实用性和竞争力。
