语音处理WT588D-20SS芯片 - 原理详解

器件驱动开发 专栏收录该内容
21 篇文章 2 订阅

博主福利:100G+电子设计学习资源包!

http://mp.weixin.qq.com/mp/homepage?__biz=MzU3OTczMzk5Mg==&hid=7&sn=ad5d5d0f15df84f4a92ebf72f88d4ee8&scene=18#wechat_redirect
--------------------------------------------------------------------------------------------------------------------------

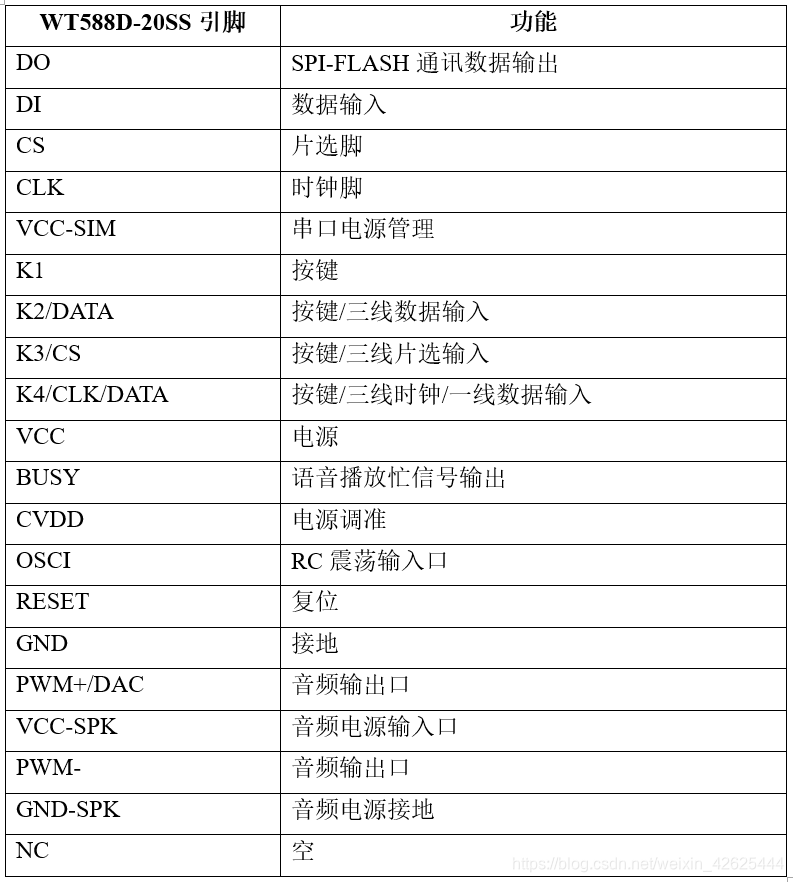

语音处理模块WT588D-20SS芯片功能强大,能够重复擦写,它内部的音频处理器,处理速度快,音质好。满足报站所需要的要求。该芯片必须通过微控制器控制,通过一线串口模式读写。当语音信号通过语音输出电路,系统将进行语音报站和语音提示。WT588D-20SS语音芯片的引脚功能描述如表所示:





语音模块电路如图所示:

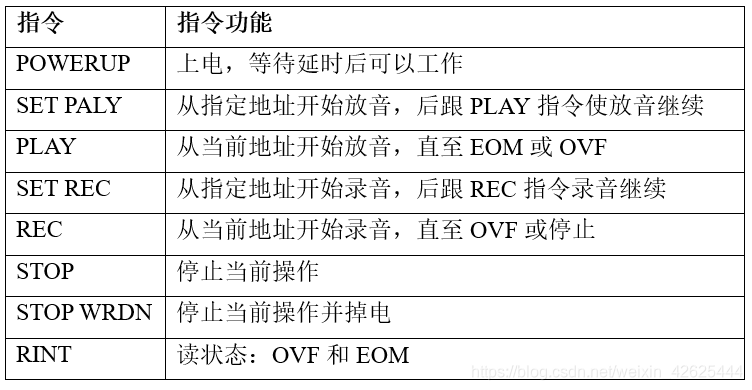

程序设计包括两个程序:录音程序以及放音程序。语音芯片WT588D在器件延时后才可以开始操作。所以,当用户发送上电指令后,必须等待延时才能发出一条操作指令。部分指令如表所示:

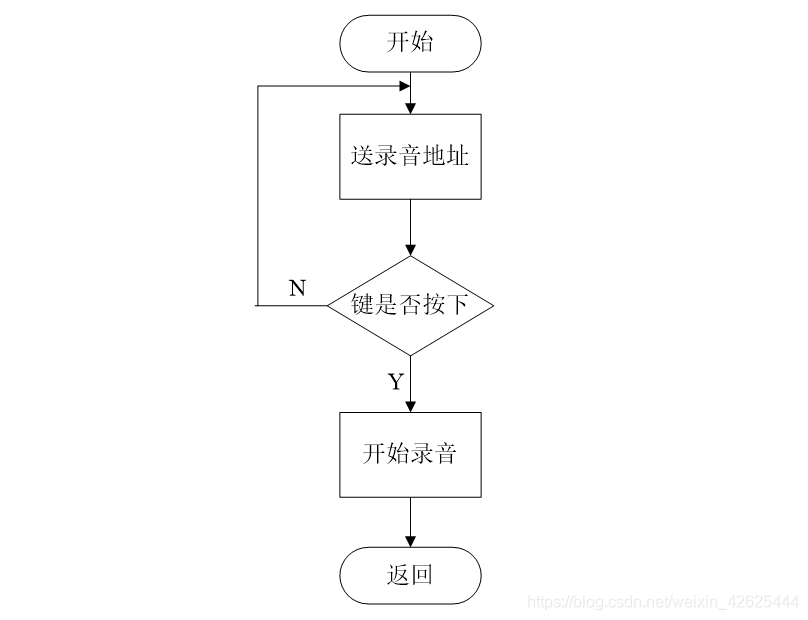

录音程序流程如图所示:

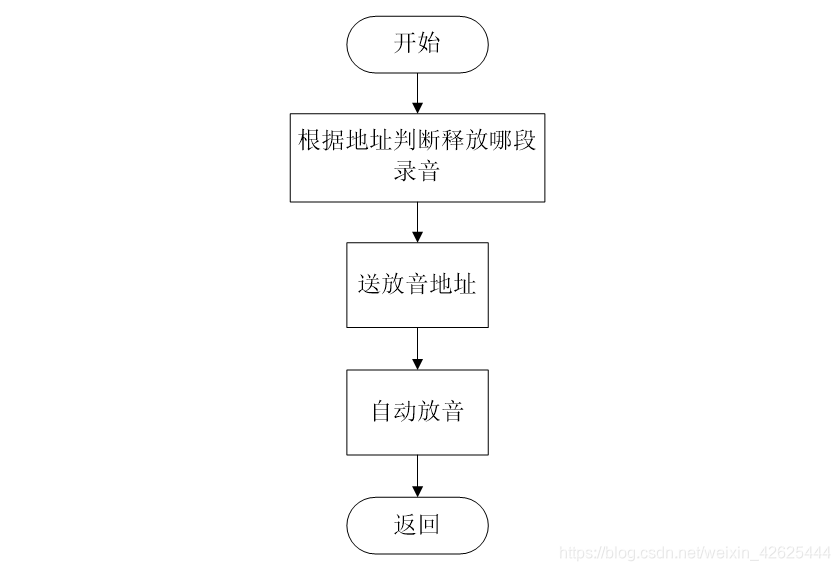

放音程序流程如图所示:
