什么是滞回比较器

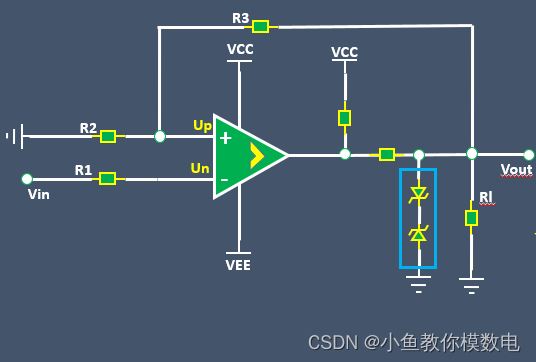

今天来和大家讲一下滞回比较器，他的电路图下图所示。

他的基本工作原理如下

根据比较器，输出那里的限幅电路（稳压二极管）可得到：

 ①Uo=±Uz，其中Uz是输出端稳压管的稳定电压；

②运放反相输入端电压Un=Ui（运放输入高阻）

③运放同相端电压

Up=R2/(R3+R2)±Uz

Un=Up

④可以求解出Ui的阈值电压：

±UT=R2/(R3+R2)±Uz

传输曲线如下：

大家可以看到这个滞回比较器的电压传输曲线，横坐标是输入电压，纵坐标是输出电压，-Ut和Ut是我们上面计算的阈值电压。当输入电压从小于-Ut慢慢增大时，输出电压一直是高电平，直到输入电压大于Ut，输出电压才变为-Uz;同样地，当输入电压从Ut慢慢减小时，输出电压一直是-Uz，直到输入电压小于-Ut,输出电压才变成Uz。如果输入电压一直是介于-Ut~Ut之间，这时输出电压是不确定的，可能是Uz,也可能是-Uz

下面我们来根据实验电路实测一下
