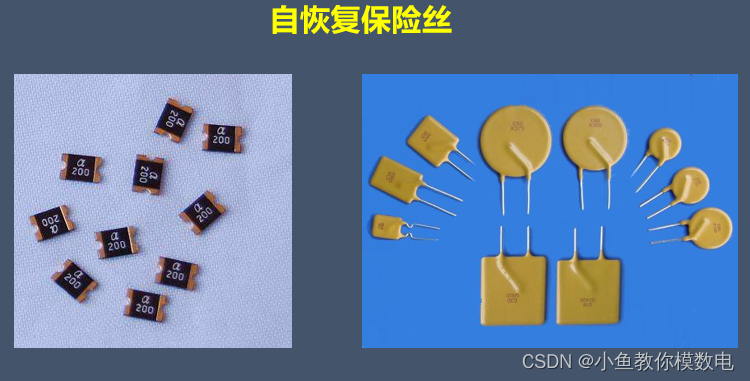

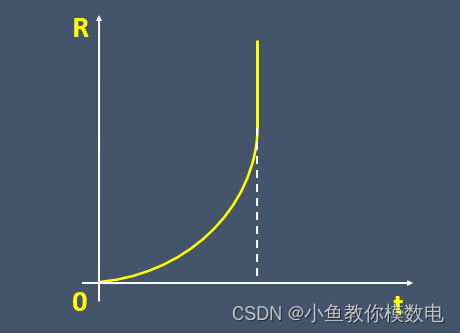

自恢复保险丝是一种具有PTC性能的器件,在常温下保持较低的电阻值(一般是1欧姆以下),当由于流过它的电流增大而导致温度升高超过临界温度值时,电阻值急剧上升到MΩ级别,从而使流过的电流非常小,类似于形成断路,达到电路保护的目的。当过流或短路恢复时,保险丝又会恢复导通。

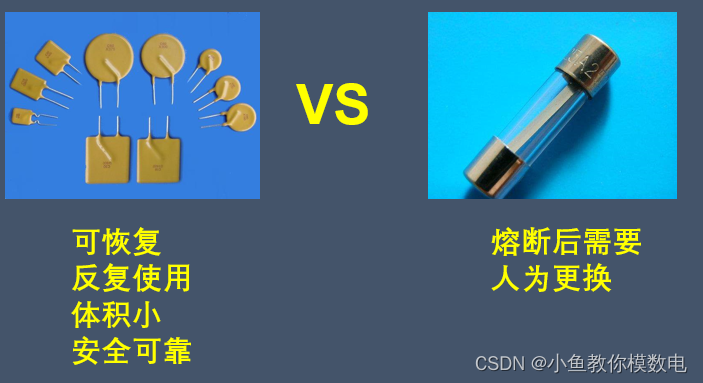

自恢复保险丝与传统的保险丝相比,其特点是:可恢复,反复使用,体积小,安全可靠
传统熔断的保险丝在熔断后不能自动恢复,需要更换保险丝,自恢复的话就方便很多。
自恢复保险丝有几个重要参数:

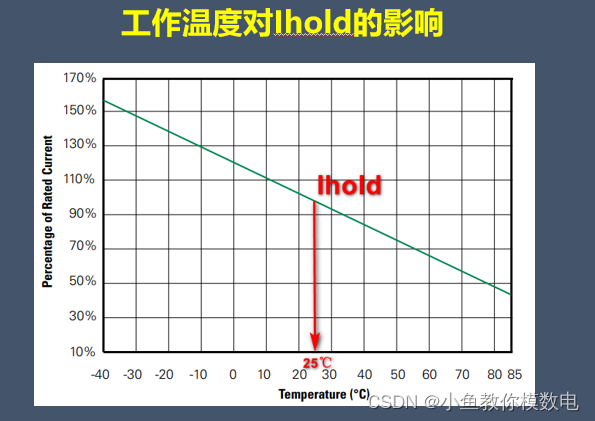

Ihold:持续电流,就是保险丝正常工作的最大电流,限定环境条件下,在这个电流以下保险丝维持一个较低的电阻
Itrip:动作电流,限定环境条件下,自恢复保险丝动作时的最小电流
VMAX:最大耐压,限定环境条件下,当保险丝动作时,能承受的最大电压;
动作时间:过电流发生开始至热敏电阻动作完成所需的时间,这个参数需要越短越好
自恢复保险丝的典型电路:

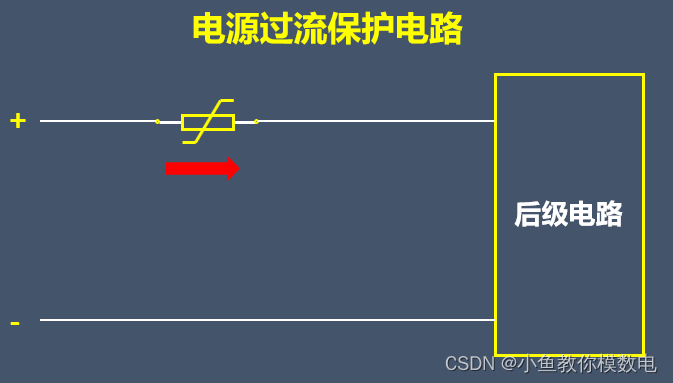

1.过流保护

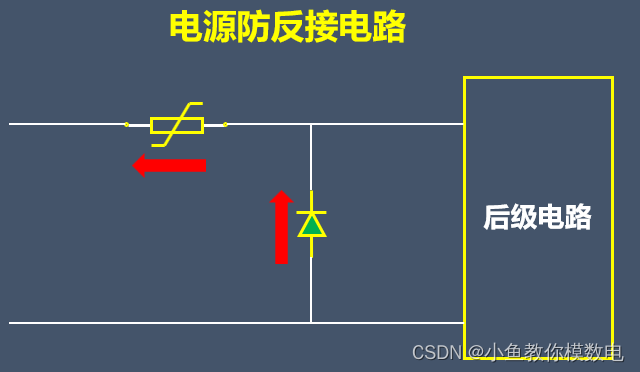

2.电源反接保护

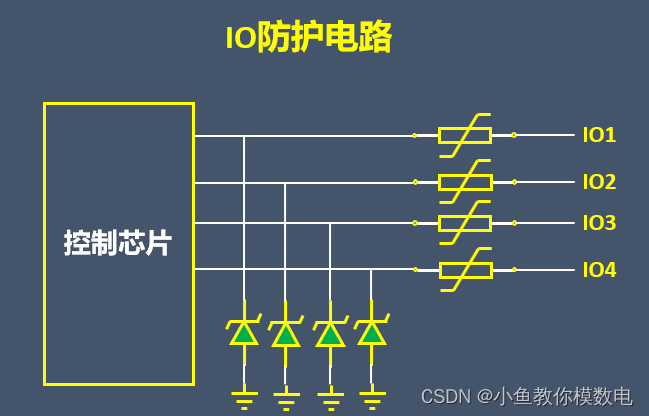

3.信号线浪涌防护
自恢复保险丝的选型
例如某个电流需要进行过流保护,它的工作电压是48V,工作电流是450mA,工作环境最高温度是50摄氏度,要求到1.4A时实现保护和电路为5A时能够对电路在2S内进行保护

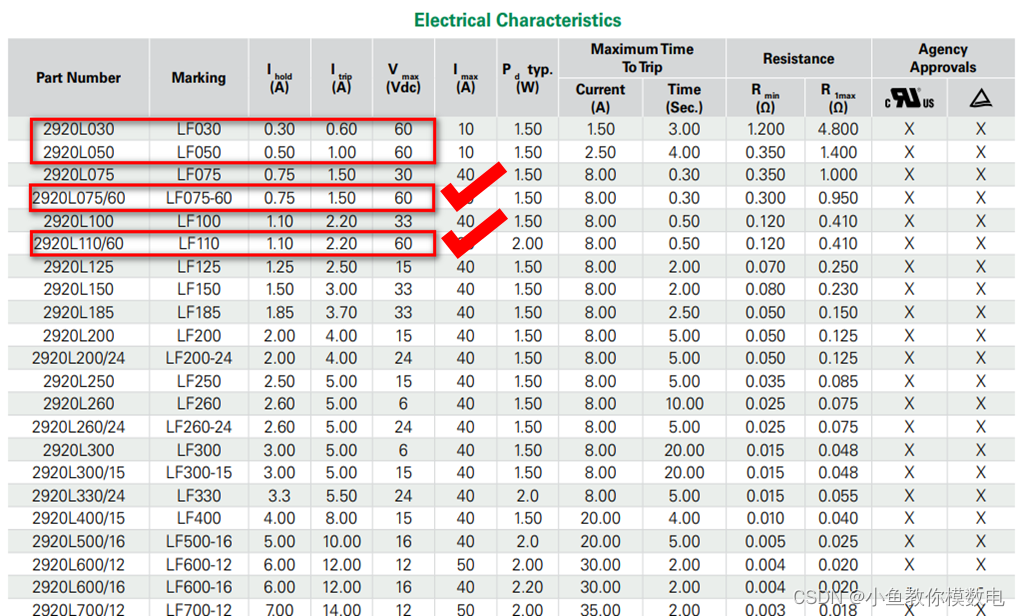

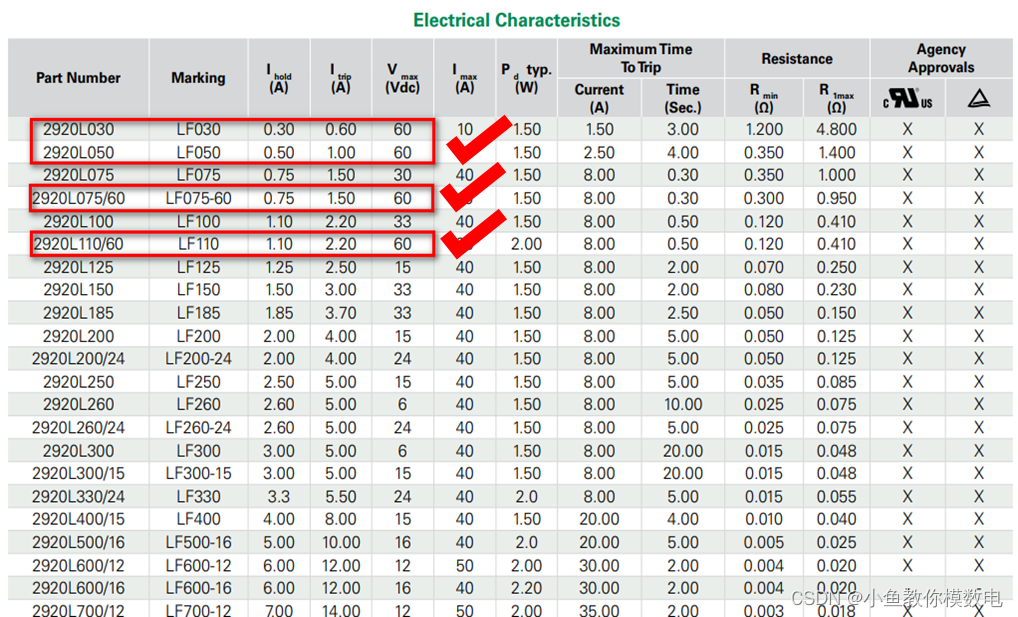

首先假定我手里的保险丝是这个系列的,
首先根据工作电压48V,选择耐压一般要留一点余量,可以选择耐压是60V的,我们可以选选择0.3A,0.5A,0.75A和1.1A的

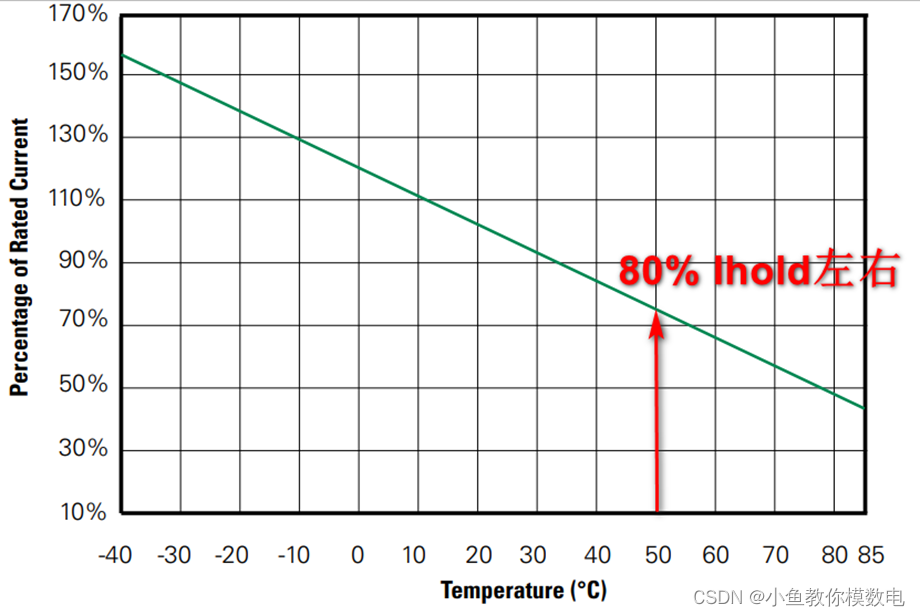

然后根据环境温度是50,我们对照保险丝的电流与温度的关系,在50℃是,电流还应该大于450mA,

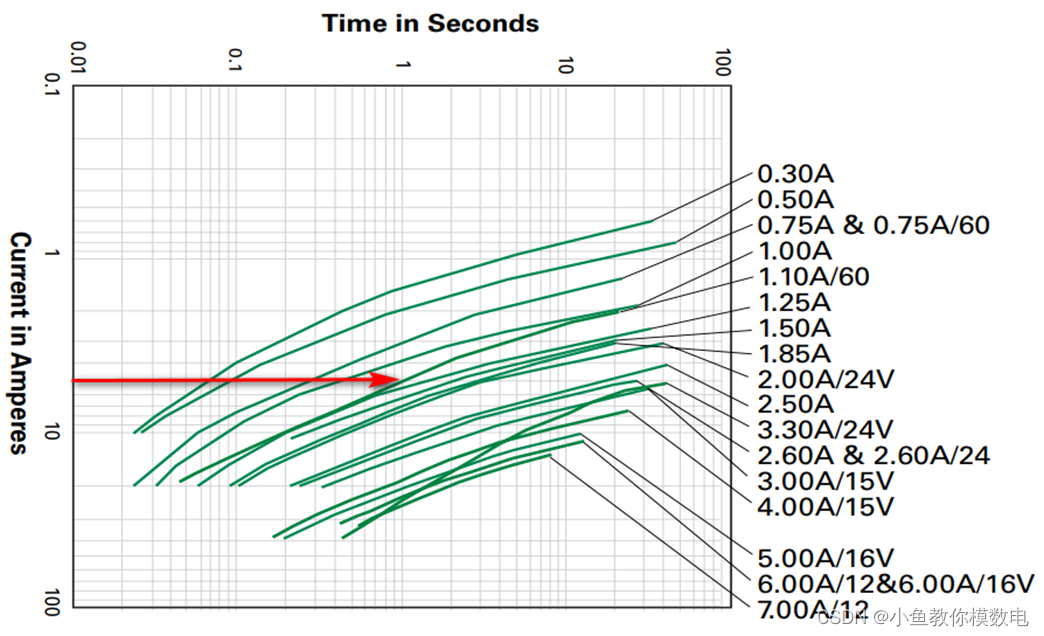

所以我们只有0.75A和1.1A,然后根据电流和反应时间的关系发现0.75A和1.1A的都可以,
那么我们一般选择反应时间短的,所以我们选择0.75A的
