如何使用NE555设计一个简易电子琴

最新推荐文章于 2024-06-08 11:30:04 发布
最新推荐文章于 2024-06-08 11:30:04 发布
阅读量7.9k 收藏 141
点赞数 14
分类专栏： 电子电路知识 文章标签： 电路 电子电工 硬件 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42693097/article/details/127895065
版权

今天来分享个使用NE555制作一个电子琴。

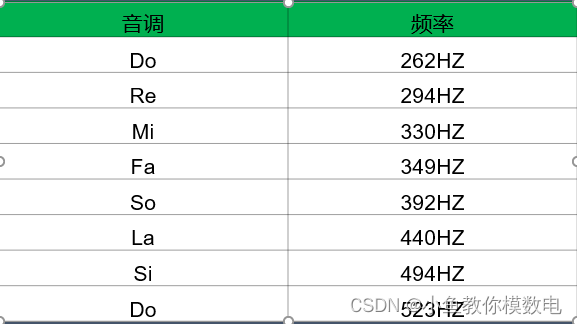

首先看到音调和频率的关系

 NE555电子器的原理就是利用不同的按键使NE555发出不同频率的方波，从而产生不同的音调

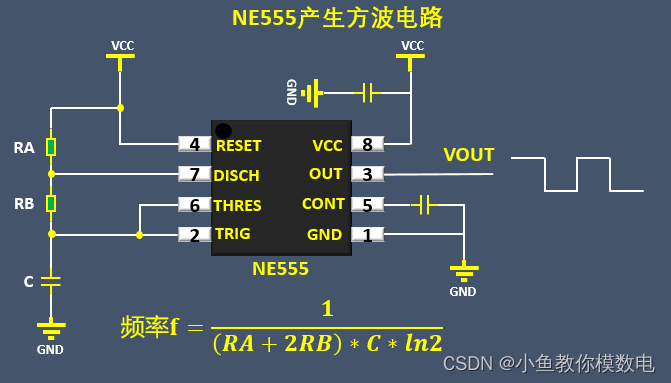

NE555产生方波电路如下：

接上喇叭后就能发出不同的音调了

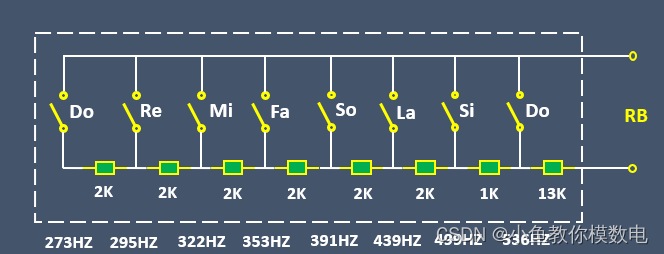

其中RB用不同的电阻加按键代替，当按下相应的按键后，对应的电阻接通，从而产生对应频率的信号

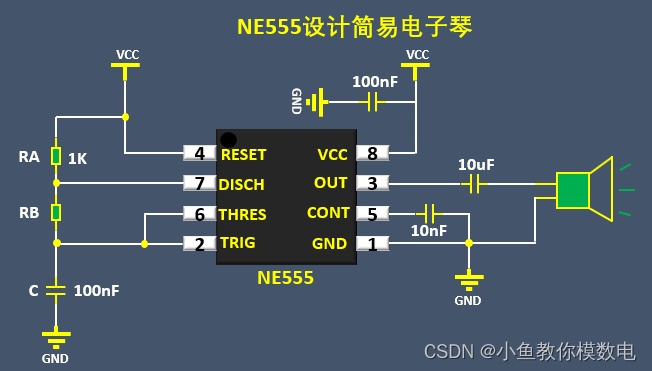

实际的电路如下：（RB用上面的按键加电阻网络代替）

演示视频如下
