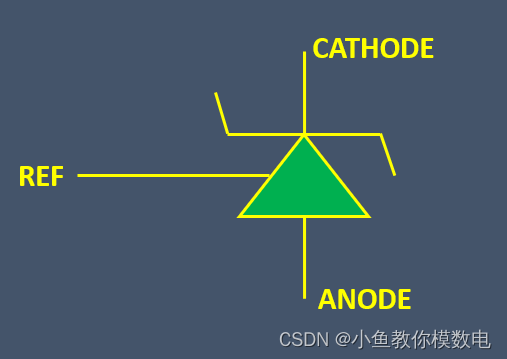

TL431是一个三脚电压可控的稳压器件,常用的封装有TO-92,SOT-23,SOT-89,电路符号是这个,

TL431常被用在参考电压/基准电压电路,用来替代稳压管

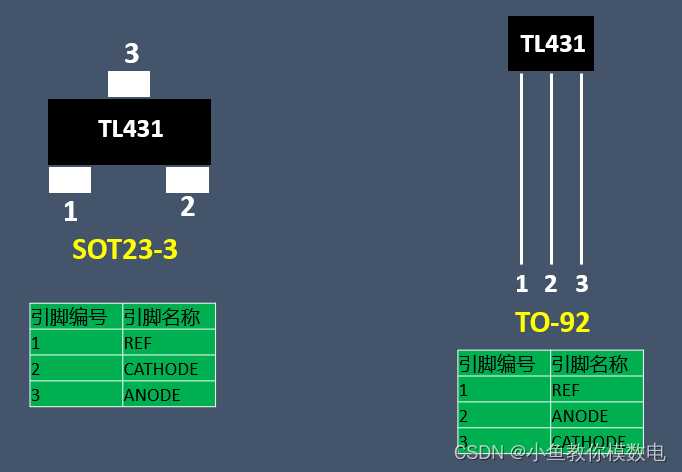

其中1脚是reference,2脚是Anode,3脚是Cathode

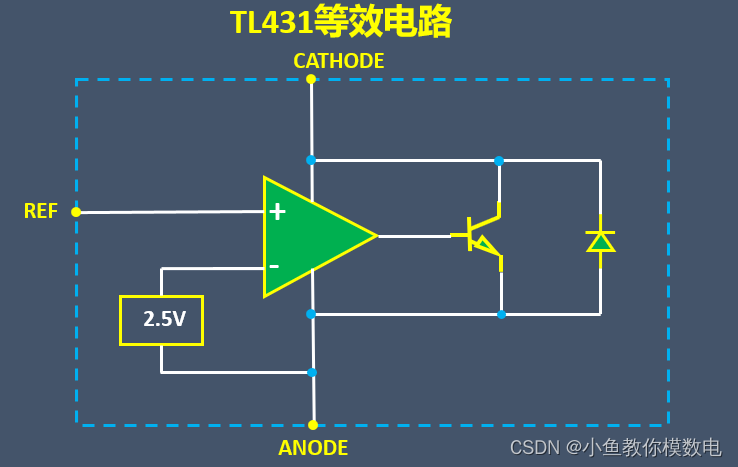

TL431的等效电路框图如下图所示,包含一个2.5V的基准源,一个运算比较器,一个三极管和一个二极管

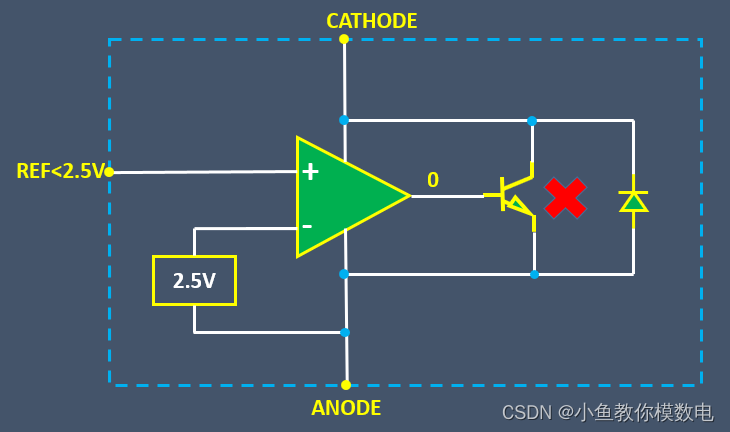

当1脚电压小于2.5V时,三极管不导通,23脚相当于一个很大的电阻,其能流过的电流基本为0

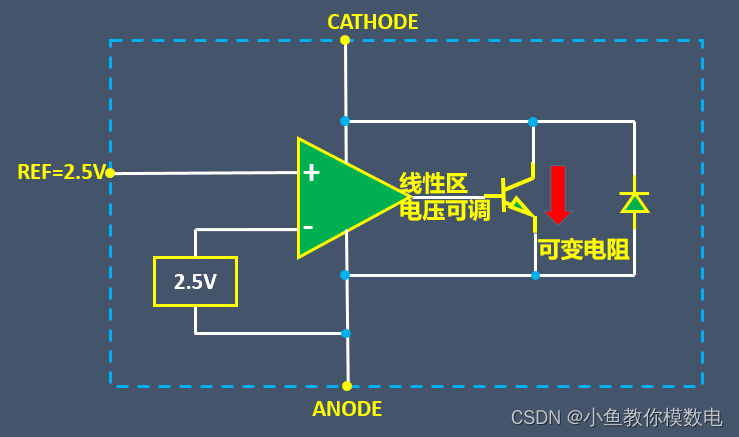

当1脚电压接近2.5V时,三极管处于饱和区,23脚相当于一个可变电阻,电阻值根据REF脚的电压变化,

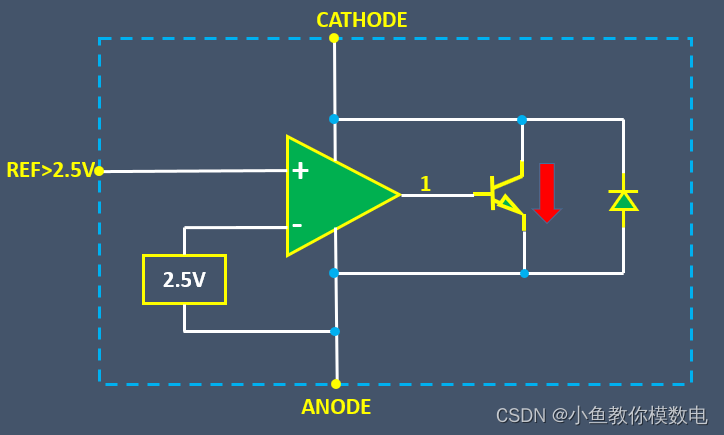

当1脚电压大于2.5V时,23脚相当于一个很小的电阻,能流过比较大的电流

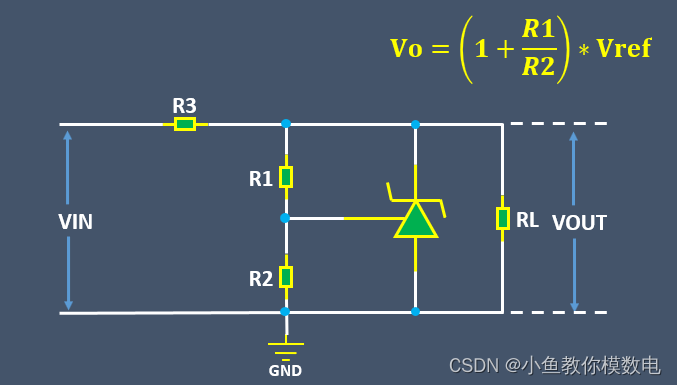

TL431设计成可调电压源的电路是这个

R1和R2是设置输出电压的电阻。Vo=(1+R1R2)*Vref ,从这里我们可以看出Vo是大于等于Vref也就是大于等于2.5V的,最大输出电压可到36V。

然后R3需要保证

Vin-Vo)/R3>1mA ,

(Vin-Vo)/R3<100mA

R3的值越小流过431的CA的电流越大,同时带载能力也越大

TL431的输出加电容容值最好小于10nF,大于10uF,不然容易产生振荡
