汇编四、51单片机汇编指令2

1、机器码

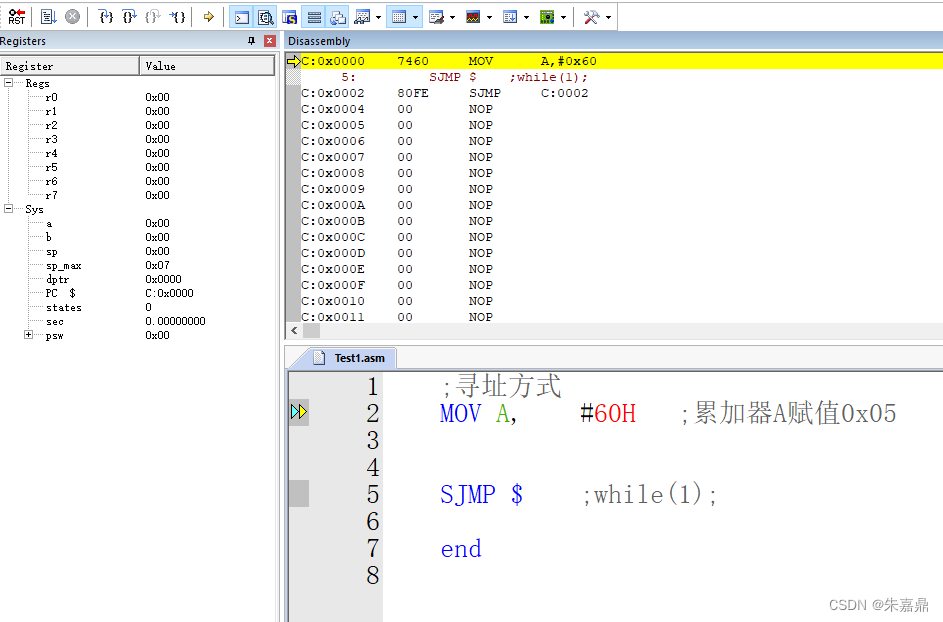

(1)MOV A,#0x60对应机器码为7460

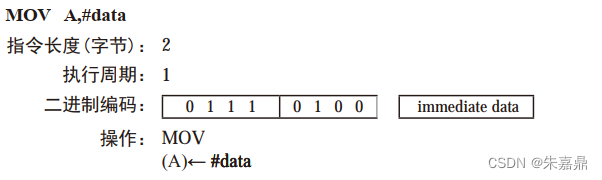

(2)7460对应二进制 0111 0100 0110 0000

0x74对应指令，0x60对应立即数。

(3)immediate data翻译为立即数。

(4)可人为查表把汇编转为机器码，也可通过编译器把汇编转为机器码。

2、汇编常见缩写

(1)Rn: n可取0~7，表示R0~R7其中的一个。

(2)Ri: i可取0或1，表示R0或R1。(间接寻址只能用Ri)

(3)Direct: 8位RAM的直接地址。

(4)#data: 8位立即数

(5)#data16: 16位立即数

(6)Rel: 偏移地址

(7)Bit: 位地址

(8)C: 进位标志位

(9)@: 间接寻址

3、汇编指令功能分类

按功能分类，指令系统可分为:

(1)数据传送类指令；

(2)算数操作类指令；

(3)逻辑操作类指令;

(4)控制转移类指令；

(5)布尔变量操作类指令。

3.1、数据传送类指令

(1)51中没有此指令MOV Rn,Rn。(ARM中可以这样)

(2)MOV direct1,direcct2    ;两个直接地址可以进行数据的传递.

(3))MOVX 访问外部RAM, MOVC访问ROM。

(4)指令SWP A  ；A中的高低四位相互交换。

(5)出栈和入栈

• PUSH direct    直接地址单元中的数据压入堆栈
• POP direct     栈顶数据出栈送到直接地址单元
• PUSH 和 POP 后面不能直接跟寄存器
• 入栈顺序：栈顶指针SP加1，direct中数据压入栈顶指针所指的空间
• 出栈顺序：栈顶指针所指数据放回direct地址中，SP减1
• ACC表示寄存器A的地址，ACC等价于0xE0
• A表示寄存器A

举例:

3.2、算数操作类指令

包含常见的加减乘除指令。

(1)ADD A, Rn    ;寄存器Rn中的值加寄存器A中的值的和放到寄存器A中

(2)SUBB A, Rn    ;累加器带借位减寄存器内容。

(3)MUL  AB    ;A乘以B。低字节存放A,高字节存放在B

(4)DIV  AB    ;A除以B。商存放在A,余数放入B

(5)INC  direct    ;直接地址单元加1，不会影响进位标志位

(6)DEC  driect    ;直接地址单元减1，不会影响进位标志位

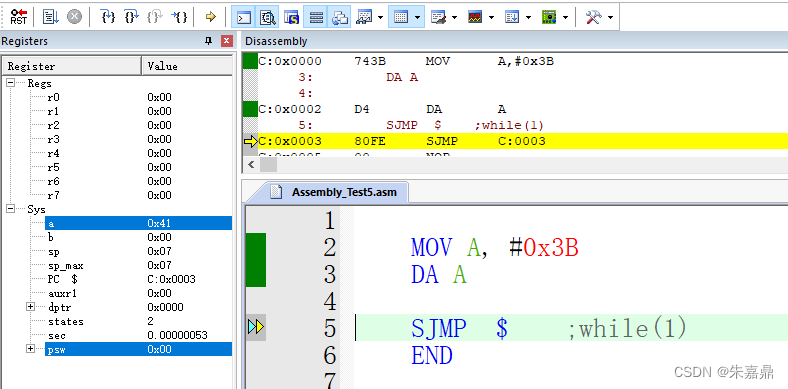

(7)DA  A    ;累加器十进制调整，使用16进制表示10进制

把寄存器A的值按照BCD码重新计算，高四位表示十进制的，低四位表示个位。

例如：0x3B = 3* 10 + 11 = 41

3.3、逻辑操作类指令

(1)ANL  A,  Rn    ;累加器与寄存器相“与”

(2)ORL  A, Rn    ;累加器与寄存器相"或"

(3)XRL  A, Rn    ;累加器与寄存器相"异或"

(4)CLR  A    ;累加器清“0”

(5)CPL  A    ;累加器求反

3.4、控制转移类指令

(1)计算机语言通常包含三种结构：顺序结构；选择结构；循环结构。

(2)ACALL  addr11    ;绝对(短调用子程序)

(3)LCALL  addr16    ;长调用子程序

(4)AJMP  addr11    ;绝对短转移

(5)LJMP  addr16    ;长转移

(6)LCALL用于调用子程序，LJMP用于绝对跳转。

(7)LJMP是绝对跳转；SJMP是相对跳转。

(8)JZ  rel    ;累加器为零转移

(9)JNZ  rel    ;累加器非零转移

(10)以下两条常用于选择循环语句

        CJNE  A, direct, rel    ;累加器与直接地址单元比较，不相等则转移

        DJNZ  direct, rel    ;直接地址单元减1，非零转移

(11)NOP    ;空操作

3.5、布尔变量操作类指令

(1)根据51单片机内部结构：

        位寻址区为0x20~0x2F。每一个地址对应一个字节，一个字节对应8位，每一位都是可以位寻址的。

        举例：

        20.0:表示0x20地址的bit0，对应地址0x00

        20.1:表示0x20地址的bit1，对应地址0x01

        20.2:表示0x20地址的bit2，对应地址0x02......

(2)bit位地址0x00-0x7F用于位寻址区。

(3)位寻址地址与通常地址采用不同指令进行区分。

(4)MOV  C, bit    ;直接地址位送入进位位

(5)MOV  bit, C    ;进位位送入直接地址位

(6)特殊功能寄存器中，也有一部分是可位寻址的，一部分是不可位寻址的。

(7)bit位地址0x80-0xFF用于可以位寻址的特殊功能寄存器的位访问。
