1、搭建基础工程

(1)启动VS Code 并打开命令面板

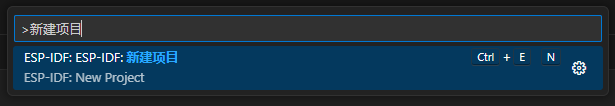

按下 “Ctrl+Shift+P” 快捷键打开命令面板，并在搜索栏内输入“新建项目”，如下图所示：

(2)配置工程参数

上图回车进入新建工程配置界面，如下图所示：

(3)选择模板工程

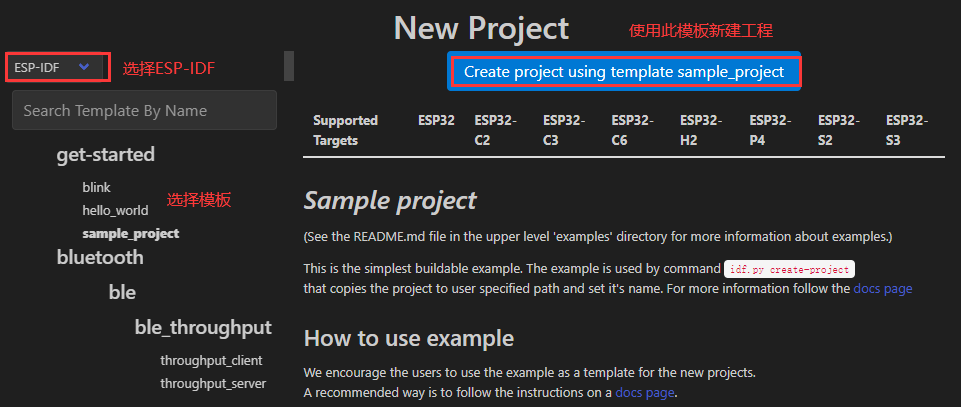

配置参数填写完称后，点击上图的 “Choose Template” 选项，将进入选择模板界面。在这个界面上，你会发现许多应用实例可供选择。为了新建工程，你可以采用某个应用示例作为模板，例如，若以乐鑫 Blink 跑马灯实验为模版，那么新创建的工程将具备 LED使用功能。下面以 sample_project 为模版新建工程（因为此工程是乐鑫官方提供的基本模板，所以我们使用此模板来新建工程），如下图所示：

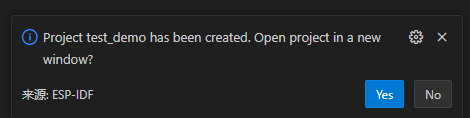

点击“Create project using template sample_project”选项新建工程，点击完成后在此界面的右下角跳出以下信息，如下所示：

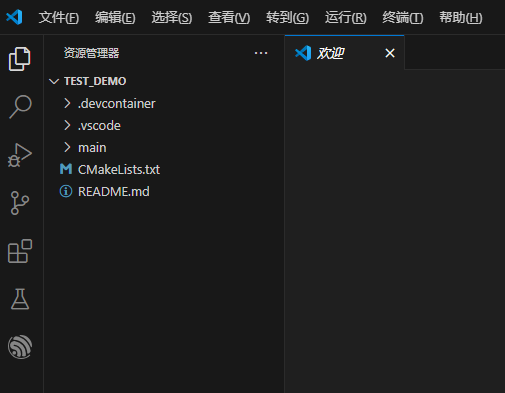

我们点击“Yes”选项即可完成新建工程。此时 VS Code 的资源管理器区域内显示我们的新建工程，如下图所示：

2、基础工程的文件架构解析

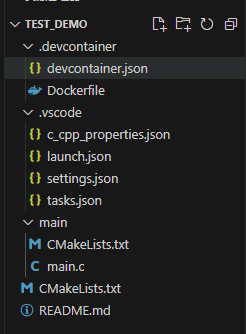

(1)文件架构

(2).devcontainer和.vscode文件夹在 VS Code 的使用场景中各自扮演着不同的角色。

.devcontainer 文件夹通常与 VS Code 的 Remote - Containers 扩展一起使用，用于定义开发容器环境的配置。这个文件夹包含了用于创建和管理容器化开发环境的所有必须文件。
.vscode 文件夹通常位于项目的根目录下，用于存放 VS Code 的项目级设置和扩展配置。这个文件夹中的文件不会影响其他用户或全局的 VS Code 设置，它们只针对当前项目有效。
在.vscode文件夹中，常见的文件包括：
- settings.json。用于定义项目特定的 VS Code 设置（个性配置和工作环境配置）。
- tasks.json。用于定义任务，这些任务可以在 VS Code 的终端中运行，或者与编辑器中的其他功能（如代码片段）结合使用。
- launch.json。用于配置调试器，包括启动配置和断点等。
- c_cpp_properties.json。这个文件用于定义C和C++项目的编译器路径、包含路径、编译器定义以及其他与IntelliSense相关的设置。

上述文件都是 VSCode自动生成的，不需要人为去编写。但是在某种特殊情况下需要人为介入，如代码调试（需要修改 launch.json）、编译错误（需要修改 c_cpp_properties.json）和个性配置（需要修改 settings.json）等。剩下的文件就是工程的文件结构，如下图所示：

├CMakeLists.txt                   # 项目的朱CMake文件，定义了项目的基本设置和组件
├main                             # 主应用程序目录
│  ├CMakeLists.txt                # 主应用程序的CMake文件
│  ├main.c                        # 主应用程序的C源文件，通常包含app_main()入口函数
├README.md                        # 提供项目的基本信息、使用说明和其他相关信息。
├sdkconfig                        # 编译后生成，项目的配置文件，记录了menuconfig中的配置选项

3、调试相关工具介绍

在上述中，已经在VS Code环境下新建一个工程，下面介绍VS Code软件提供用户调试相关的工具有哪些，如下所示：

选择串口（插头）：即连接硬件的下载串口号，VS 会列出当前连接电脑的所有串口让你选择，这个会记录，再新打开 VSCode 不用重新选择，开发过程中尽量不要更换USB线的电脑插口，否则串口号会变。
选择目标芯片：对应idf命令 idf.py set-target xxxx。即你当前这个工程是要下载到什么芯片上面，如ESP32 S2，S3，C2，C3等等，工程要与芯片相匹配，这个选择是写入当前工程配置的，一般不用更改，工程下配置文件基本已经选择好的。
选择当前工程目录（文件夹）：也不用修改，一般打开工程时会默认操作都在这个工程目录下。
工程配置菜单（齿轮）：对应idf命令 idf.py menuconfig，用来配置当前工程的一些设置，配置项非常多，建议使用到再修改。一般代码工程都是配置好的，且不用修改。
清除工程（垃圾桶）：清除工程编译文件，一般用于压缩拷贝工程文件时用到，清除后工程目录占用空间会非常小，KB级，编译后为百MB级，还有一些编译过程中奇奇怪怪的问题也可以先清除编译后再编译。
编译工程（圆柱体）：编译当前工程，只是编译，没有下载功能。
选择下载模式（五角星）：一般都是选择串口UART方式下载。
下载（闪电）：下载编译好的固件到设备芯片上，这里只是下载，没有编译功能，修改代码后要先编译再点这个下载，所做的修改才有效。
串口监控（小电视）：打开与设备连接的串口，打印设备串口信息。
编译/下载/监控（一团火）：最常用的一个，它将编译下载和打开串口监视器做在了一起，点一次全部搞定。
打开命令行：打开命令行窗口，且会定位在当前项目路径下，可以执行idf的一些命令。
执行自定义任务：不使用。
工程的错误与警告提示。

以上是ESP-IDF插件提供的调试工具。ESP32-S3有两种下载方式。首先是USB串口下载，这种方式主要用于代码下载，但无法用于代码调试。另一种则是JTAG（USB口）下载，它不仅能用于下载代码，还支持代码调试。下面介绍这两种下载方式。

UART和JTAG来回切换会导致sdkconfig配置项复位。

3.1、串口下载

打开工程，编译通过后可通过串口下载程序。下载流程如下所示。

(1)将板子串口与电脑USB(USB转串口)连接，使得电脑与开发板建立连接。

下载电路分析：
论ESP32自动下载电路-CSDN博客

(2)在设备管理器中，查看USB串口的端口号，并在VS Code软件左下角调试区域设置端口号(图标为插头)。

(3)点击“Set Espressif Device Target”选择目标芯片，这里我们选择 ESP32-S3。

网上说如下选项是ESP32-S3相关的编程和调试接口或方法，这里选择什么都能下载，暂时不管。

via ESP-PROG
via builtin USB-JTAG
via ESP USB Bridge

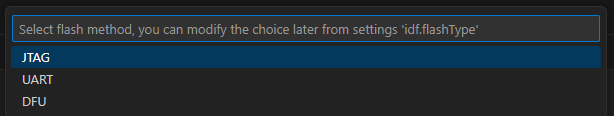

(4)选择“select flash Method” 下载方式（五角星），UART或者JTAG，这里选择UART。

JTAG
UART
DFU：DFU (Device Firmware Update) 是一种在USB设备上进行固件升级的标准模式。

(5)点击 “Full Clean” 擦除工程（垃圾桶）。

(6)点击 “Build Project” 编译工程（圆柱形）。

(7)编译完成后，点击 “ESP-IDF：Flash Device” 下载代码（闪电）。

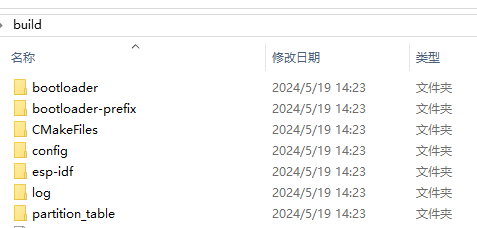

编译工程成功后，工程目录下出现 build 文件夹，这个文件夹是由 ESP-IDF 编译器生产的文
件，如 log、固件、 map 等下载和调试文件。如下图所示：

编译输出文件（部分截图）

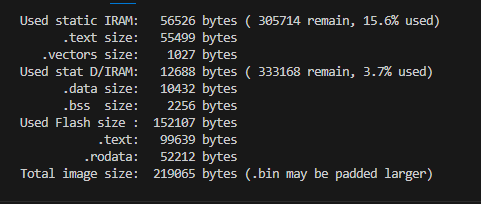

编译完成后， VSCode 软件底部的 Build Output 窗口会输出编译信息，如下图所示：

当出现以上信息后便证明工程编译成功，上图中可以查到本次编译的许多信息，这里介绍几个重要信息：

(1)Used static IRAM：为了与 ESP32-S3目标兼容，保留了这些选项，当前读取为 56526 bytes（.text size + . vectors size）

.text size：文本占用空间大小（55499 bytes）
.vectors size：矢量大小（1027 bytes）

(2)Used stat D/IRAM：这是内部 RAM 的总使用量，静态 DRAM .data + .bss 的总和，以及
应用程序用于可执行代码的静态 IRAM（指令 RAM）。可用大小是运行时作为堆内存可用的
DRAM 的估计量（由于元数据开销和实现限制，以及 ESP-IDF 在启动期间完成的堆分配，启动
时的实际可用堆将低于此值）。

.data size：是静态分配的 RAM，在启动时分配给非零值。这在运行时使用 RAM（DRAM），并且还使用二进制文件中的空间。
.bss size：是静态分配的 RAM，在启动时分配为零。这在运行时使用 RAM（DRAM），
但不使用二进制文件中的任何空间。

(3)Used Flash size：这表示项目在编译后将使用的 Flash 内存的大小，但不包括 DRAM 和
IRAM 的使用量。

.text：这部分用于表示.text 的 Flash 大小。
.rodata：这部分用于表示.rodata 的 Flash 大小。

(4)Total image size：是二进制文件的预估总大小。

3.2、JTAG下载与调试

略

4、基础工程配置

在如上工程的编译下载中，并未立刻配置ESP32S3模组的内部资源，例如时钟频率、Flash配置等。这些参数需要自行配置，否则工程只能使用乐鑫的默认配置进行开发，这样模组便无法充分发挥其应有的性能。这里使用的是ESP32-S3-WROOM-1-N16R8：

Flash：16MB
PSRAM：8MB

下面，进行基础工程的配置，配置流程如下：

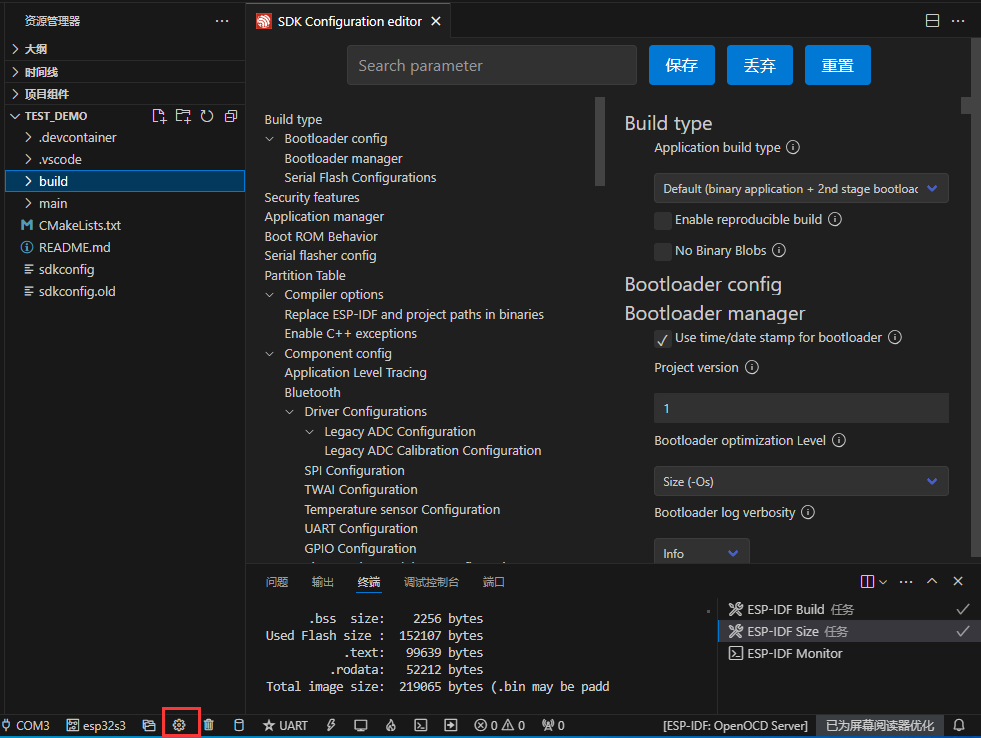

(1)使用VS Code打开工程，并点击左下角的 ESP-IDF: SDK Configurati
on Editor (menuconfig)（齿轮），进入menuconfig（菜单配置）界面，如下图所示：

关于 menuconfig 配置界面的具体内容，后面有时间再看，这里只介绍部分内容。

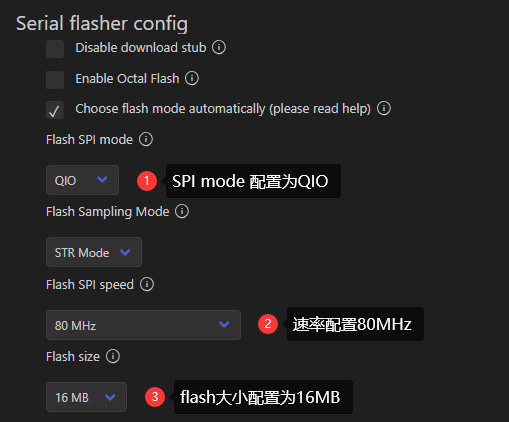

(2)在上图“Search parameter”搜索框下输入“Flash”进去 flash 配置界面，配置内容如下所示：

上图中的① “Flash SPI mode” 支持四种不同的 SPI flash 访问模式，它们分别为 DIO、DOUT、 QIO 和 QOUT。这几种模式到底有哪些区别，这些模式的对比如下表所示：

Flash SPI mode （可选项）	模式名称	引脚	速度
QIO	Quad I/O	地址和数据4pins	最快
QOUT	Quad Output	数据4pins	约比qio模式下慢15%
DIO	Dual I/O	地址和数据2pins	约比qio模式下慢45%
DOUT	Dual Output	数据2pins	约比qio模式下慢50%

从上表可知， QIO 模式的速率为最快，所以我们把工程的 Flash SPI mode 设置为 QIO。

上图中的②“Flash SPI speed”提供了120、80、40和20MHz的配置选项。在选择具体速度
时，我们需要考虑 Flash 和 PSRAM 的 SPI 接口共享情况。为了优化模组性能，我们最好将 flash
和 PSRAM的 SPI速率设置为一致，这样分时访问这两个存储设备时，就不必切换时钟频率了。
鉴于 PSRAM 的 SPI 速率最高可设置为 80MHz，因此我们将 flash 的 SPI 速率也设置为 80MHz，
以确保最佳性能。

上图的③是根据模组挂在的 flash 来确定的，这里我们选择 16MB 大小。

(3)在搜索框中输入“Partition Table”来设置分区表。分区表的主要功能是将 flash划分为多
个功能各异的区域，包括存储启动文件、代码区域和文件系统区域等子分区，以满足不同的应
用需求。下图是基础工程分区表配置参数：

上图中，我们选择“Custom partition table CSV”自定义分区表，然后设置分区表的名称为
partitions-16MB.csv。稍后我们会设置分区表各个子分区的管理大小。

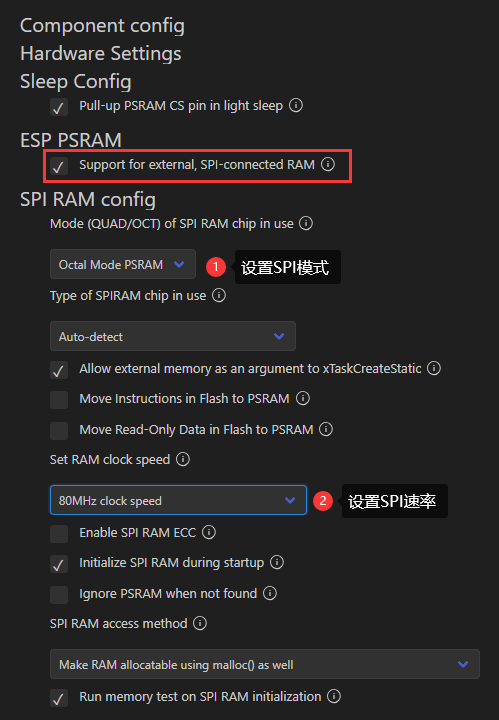

(4)在搜索框中输入“PSRAM”来设置 PSRAM 参数，配置参数如下图所示：

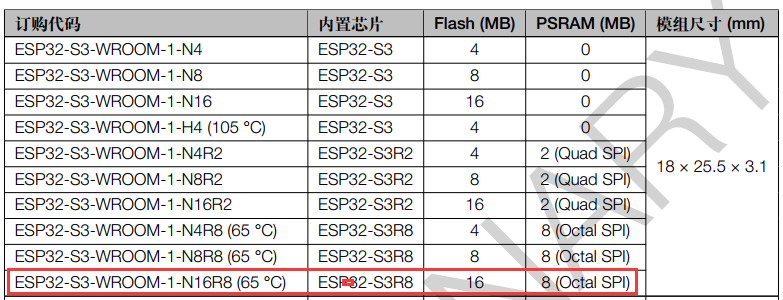

上图的①选项是基于模组内部芯片的选择来确定的。为了正确配置，读者可以查阅
《esp32-s3-wroom-1_wroom-1u_datasheet_cn》数据手册的第三页。在该页中，我们可以看到ESP32-S3-WROOM-1-N16R8 模组所挂载的 PSRAM使用的是 Octal SPI模式。因此，在配置过程
中，我们应该选择“Octal Mode PSRAM”这一选项。
上图的②选项选择最该的速率即可，并且与 Flash SPI 速率一致。

(5)在搜索框中输入“CPU frequency” 来设置CPU的时钟频率，如下图所示：

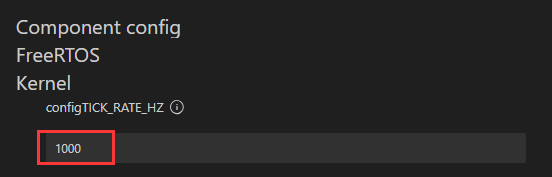

(6)在搜索框中输入“FreeRTOS”来配置系统节拍时钟（tick clock）的频率。默认情况下，
“configTICK_RATE_HZ” 的值为 100，意味着节拍时钟的周期为 10ms。因此，调用
vTaskDelay(1000)将会导致延时 10 秒。为了提高定时精度和方便性，建议将该值设置为 1000，
这样节拍时钟的周期就变为 1ms，从而使得 vTaskDelay(1000)代表延时 1 秒。如下图所示：

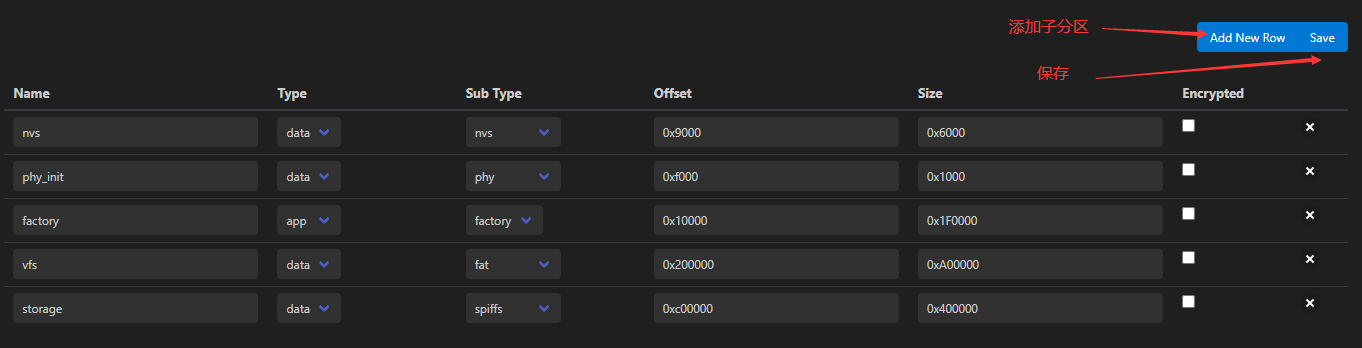

(7)配置分区表各个子分区，我们按下“Ctrl+Shift+P”快捷键打开命令面板，并在搜索栏
内输入“打开分区表编辑器”，按以下图配置各个分区的管理大小。

首先我们按下“Add New Row”选项添加子分区条目，然后设置条目的类型、子类型、偏移和大小，最后点击“Save”选项保存退出。
至此，我们已经完成了工程配置，确保其与 ESP32 模组的内部资源相匹配。

5、配置后工程架构

(1)架构说明

├CMakeLists.txt
├main
│  ├CMakeLists.txt
│  ├main.c
├partitions-16Mb.csv
├README.md
├sdkconfig
├sdkconfig.old

sdkconfig.old是之前的基础工程所使用的旧版系统配置文件，用于记录之前的配置信息。
sdkconfig是系统最新生成的系统配置文件，包含最新的配置设置。
partitons-1MB.csv是系统配置保存后自动生成的分区表文件，该文件可供用户查看，以便了解当前的分区表配置情况。

(2)打印模组内部资源信息

在 app_main 函数中编写如下代码，以获取 ESP32模组的内部资源信息。这些信息包括CPU内核数、 flash 大小以及 PSRAM 大小等。具体的代码实现如下所示：

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "nvs_flash.h"
#include "esp_system.h"
#include "esp_chip_info.h"
#include "esp_psram.h"
#include "esp_flash.h"
/**
* @brief 程序入口
* @param 无
* @retval 无
*/
void app_main(void)
{
    esp_err_t ret;
    uint32_t flash_size;           /* 存储Flash大小，M字节 */
    esp_chip_info_t chip_info;     /* 定义芯片信息结构体变量 */
    ret = nvs_flash_init();        /* 初始化 NVS */
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES
        || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }

    /* 获取 CPU 内核数并显示 */
    esp_chip_info(&chip_info);
    printf("内核： cup 数量%d\n",chip_info.cores);
    /* 获取 FLASH 大小并显示 */
    esp_flash_get_size(NULL, &flash_size);
    printf("FLASH size:%ld MB flash\n",flash_size / (1024 * 1024));
    /* 获取 PARAM 大小并显示 */
    printf("PSRAM size: %d bytes\n", esp_psram_get_size());
    while(1)
    {
        printf("Hello-ESP32\r\n");
        vTaskDelay(1000);
    }
}

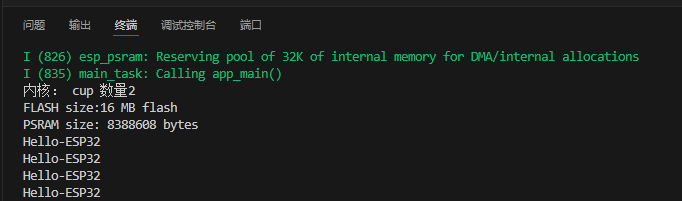

上述代码是获取 ESP32 模组的内部资源信息，并打印到监控器上。首先我们编译基础工程，然后下载至开发板中，最后打开监控器查看串口打印内容，如下图所示：
