基于单片机的GPS开发 (four) GPS基础知识

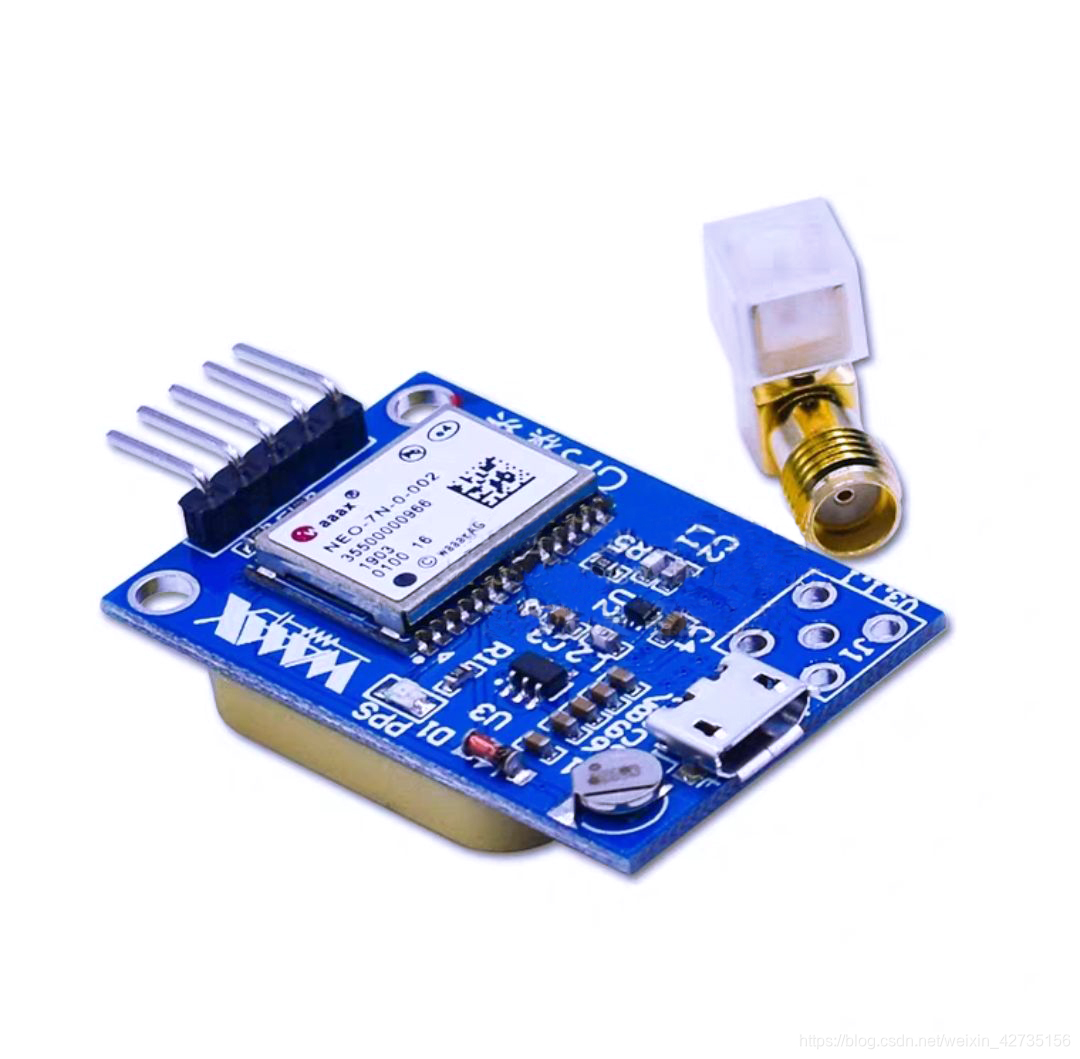

一、GPS硬件模块：

VCC：兼容3.3V和5V

GND：地

TXD：接51单片机的RXD  ( P3.0 )

RXD：可接单片机的TXD  ( P3.1 ) 或者直接悬空

PPS：时钟脉冲输出脚 直接悬空不接

二、GPS主要参数：

(1).默认波特率9600

(2).指示灯：

     常亮：模块供电正常，但是并未成功定位。

     闪烁：模块已经定位成功。定位的时候，模块的天线要放在室外，室内是没有办法定位的。

三、GPS串口调试步骤：

连接模块和开发板，使用开发板的5V电源接口给模块直接供电，配置好后，下载程序，等待GPS定位成功(指示灯闪烁)。

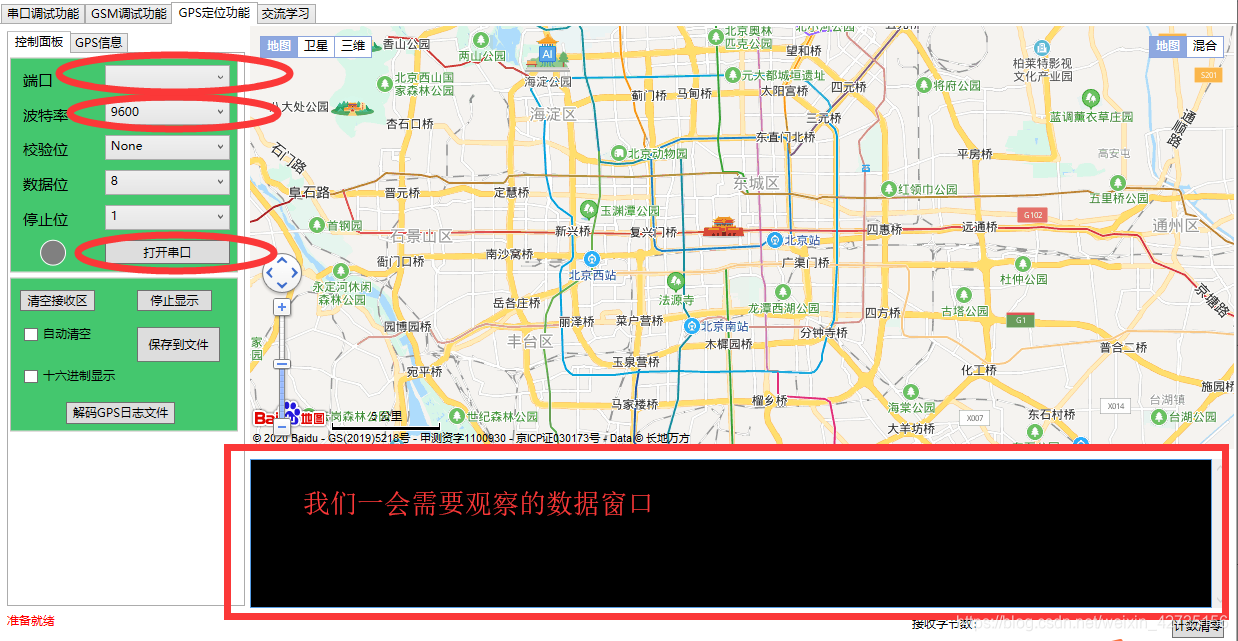

我们先打开多功能调试助手，如下图





我们选择对应的端口号，然后选择波特率9600，再选择打开串口，等待接收数据。下面是成功接收数据的截图
