二次反射塔式聚光太阳能集热系统
黄卫东
中国科学技术大学,huangwd@ustc.edu.cn
摘要:系统由大量定日镜组成的定日镜场、安装在高塔上的倾斜平面二次反射镜以及靠近地面倾斜安装的接收器构成。每个定日镜通过跟踪系统精确控制,将太阳光线反射方向对准位于镜场正南高处的原塔式系统接收器,但被二次反射镜导向地面接收器,实现高效的光能收集和热能转换。系统效率与不设二次反射镜的原塔式系统基本一致,工作温度为565度时,使用西班牙PS10镜场,年平均光热效率可达到62%。系统用二次反射塔代替接受塔,塔高降低,用平面镜代替现有二次反射使用的曲面镜,不会增加像差和光学误差,同时需要的反射镜面积较小,成本低,从而降低系统成本。
一、背景技术
塔式太阳能集热系统,又称作中央接收器太阳能集热系统1,与槽式或碟式太阳能集热器之间的基本区别在于,系统将在整个镜场中收集的所有太阳能光学地传输到安装在高塔上的接收器上。由于这种特性,中央接收器系统的特点是单个系统功率大(单塔1至100兆瓦),可以在很高温度工作(540至840℃),从而可以提高发电系统效率,是最有发展前景的太阳能热发电技术之一。使用高塔方案,很重要的原因是容易增加规模来降低成本;也避免长距离输送高温热能带来的能量损失; 其缺点之一是跟踪系统难以将距离较远的定日镜太阳光准确反射到接受面上。例如,国外发电功率为130MW的某著名单塔系统,因跟踪准确性问题,导致运行十年,平均输出功率在最好的年份仅达到设计能力80%,运行的第一年仅达到设计能力40%。
太阳能塔式系统使用中央接收器和大量定日镜,每个定日镜都安装双向跟踪设备,将入射的阳光反射到位于中心塔顶部的接收器,将太阳能转换为热能。通常约80%反射能量被吸收到工作流体中,工作流体被泵送到塔上接收器。加热的流体(或蒸汽)沿塔返回,然后用于产生热蒸汽,用于发电或其他需要加热的工业过程。
大型塔式系统要求接受塔很高,常超过100米,建造成本高。使用二次反射镜将光线反射到地面,就可以降低替代的反射塔高度,是人们十分重视的改进方案之一。简称二次反射塔式系统,又叫二次反射中心接收器系统,是由多个定日镜构成的定日镜场,以及安装在高塔上的二次反射镜和安装在地面的中心接收器组成。是将普通中心接收器系统中的接收器从高塔上转移到地面,从而降低高塔建造成本,同时减少高温媒介传输距离,从而降低成本。

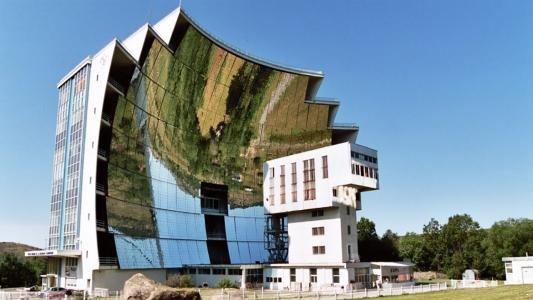

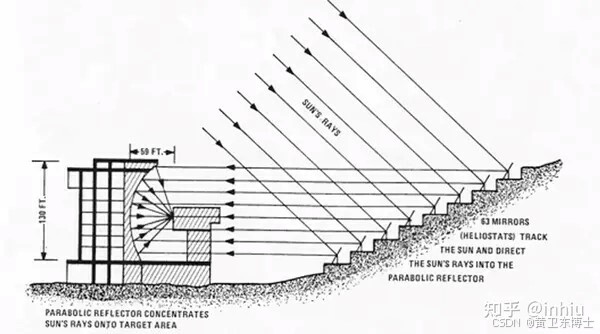

图1 法国Odeillo太阳炉光学系统布置示意图(上)与副镜和接收器(下)
这种设计的最早形式,又被称作太阳炉。早在1933年,德国学者Straube就研制了由定日镜和聚光器组成的太阳炉。1969年投入运行的法国Odeillo太阳炉,由63个6*7.5米通光面积平面定日镜和一个40*54米通光面积抛物面聚光镜组成,聚焦到焦面上能量高达1MW。二次反射镜是抛物面聚光镜,是由9500块背反射平面玻璃银镜拼接构成,焦距为18米。
太阳能炉是一种产生高能流密度太阳辐射的光学系统。从而可以产生非常高的温度。主要通过定日镜将太阳光垂直地投射到抛物面镜上,由抛物面反射镜将阳光聚焦到焦点附近。焦点处的温度最高可达到 3500 °C。这种热能可用于发电、熔炼钢、制造氢燃料或纳米材料。国内中科院电工所建成的最大太阳炉的抛物面聚光器面积为300平米。2009年中科大陈应天教授发明小像差的定日镜,研制了更高聚光比太阳炉,用于冶炼高纯硅。该项成果入选2009年度中国十大科技进展。
通常的太阳炉使用平面反射镜作定日镜,将太阳中心光线接近垂直入射到抛物面聚光镜上,抛物面垂直固定安装,接受面也垂直地面,定日镜反射太阳中心光线是接近平行于地面的,相当于中心接收器是安装在地面,塔高为0的塔式系统,这会使余弦因子较小,效率较低。法国Odeillo太阳炉的定日镜总通光面积为2835平米,但被接受面拦截的太阳能仅有1000kW。太阳炉的主要目的是获得高温,如此设计的优势是聚光镜固定安装,可以获得较高的几何聚光比且同时通光面积很大,但太阳光在定日镜上的入射角较大,尤其是太阳高度角较大,能量较大时,入射角反而较大,余弦因子较低,导致日平均和年平均效率都较低;而且使用的聚光镜通光面积与定日镜面积相当,等于需要两套镜面面积,成本比普通塔式系统高得多,并不适合用于低成本的太阳能发电。
太阳炉采用平面定日镜,仅改变太阳光方向,不对太阳聚焦,且让进入太阳炉的太阳光中心光线垂直入射,使得进入太阳炉聚光镜的太阳光和带双向跟踪的碟式系统一样垂直入射,因此,太阳炉的光学分析,等同于旋转抛物面碟式系统。
陈教授则使用低像差的曲面定日镜,聚光镜则使用球面或旋转抛物面,聚光镜面积可以比定日镜面积小很多,从而可以设计更高的聚光比。从原理上更接近二次聚光碟式系统,其光学分析要复杂很多。陈教授研究组主要研究了像差和焦面能流密度分布。
1976年Rabl提出塔式系统的改进方案,在高塔上使用反射镜,将光线反射到地面,让太阳能接收器放置在地面,而不是像当今大多数商业中央接收器聚光太阳能(CSP) 电厂那样放置在高塔顶部。虽然减少的泵送传热流体到高塔的损耗较小、但可以减少高温传热管道,以及减轻塔所要承担的重量,使得结构成本较低,从而明显降低成本。此外,光束向下聚光器提供了使用新型顶部照射接收器的机会。然而,相对于塔式接收装置,塔式反射器相关的光学约束和成本,可能会二次发生设计塔式系统的性能降低或成本增加。这些明显的问题与二次反射器的额外反射有关,表现为反射损失、增加像差导致拦截率下降以及需要使用理想双曲面带来成本增加。二次反射镜需要工作在较高能流密度下,由于光学误差要求高,寿命恐怕会低很多。为降低表面能流密度,就需要增加二次反射器面积,增加对定日镜场的遮挡,并且可能比类似的塔式接收器产生更大的风荷载,增加成本。尽管存在这些困难,但光束向下聚光器已经在研究中证明了有用的作用,到2021年,世界上第一个投入商业化的二次反射塔式太阳能发电系统已正式在中国运行,建在我国玉门的50MW二次反射塔式光热发电厂中。
另一方面,最新设计的太阳炉将抛物面聚光镜水平布置在高处,定日镜布置在聚光镜正下方,将来自不同方向太阳光垂直入射到聚光镜上,聚光比可以达到6000。从结构上看,二次反射塔式系统与这种太阳炉有类似之处,不同点在于,定日镜通光面积比二次聚光镜面积大很多,大部分定日镜反射的太阳光都不是垂直入射到聚光镜上,由于抛物面聚光镜能良好聚光平行光,对入射角很小的太阳光,也有较好的聚光效果,但对入射角很大的入射光时,按照像差理论,象斑半径大于反射点到焦面交点距离和入射角的正切乘积,这必然导致,系统定日镜面积越大,所需要的镜场面积就越大,进入聚光镜的入射角就越大,象斑半径就越大,从而难以采用抛物面聚光镜。

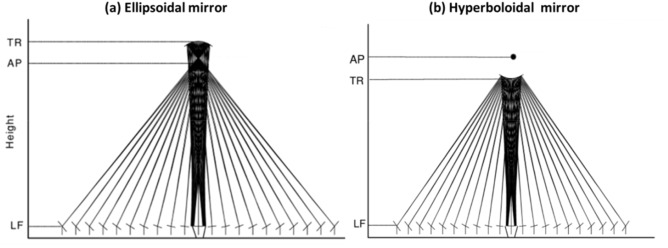

图2 使用双曲面(右)或椭球面(左)二次反射塔式系统原理图
英文:(a)椭球面反射镜;TP,次镜顶点;AP原聚焦中心; 高度;(b)双曲面反射镜
因此,在二次反射塔式系统设计时,聚光镜主要采用双曲面或椭球面,利用光线在这两种曲面上的聚光性能,让入射光线瞄准两种曲面上的一个焦点,则曲面反射的光线会聚焦到另一个焦点上。如果定日镜是平面反射镜,则定日镜上至多只有一个点能将反射光线瞄准到聚光镜的一个焦点上,其他反射光线方向都将偏离该焦点,也就不能聚焦到另一个焦点上。使用能聚光的曲面镜做定日镜,偏离会减小,聚光效果会提高,但因太阳位置变化,进入定日镜的光线方向发生很大变化,入射角随之变化。入射角增加,像散会随之增加,导致反射光方向偏差增加,从而难以瞄准聚光镜的焦点,产生很大象斑半径,降低聚光比。由于聚光比比普通塔式低很多,即使限制规模,目前设计的二次反射塔式太阳炉系统的光学效率不太高,报告最大值约为 57%,明显低于普通塔式系统。
二、系统工作原理:

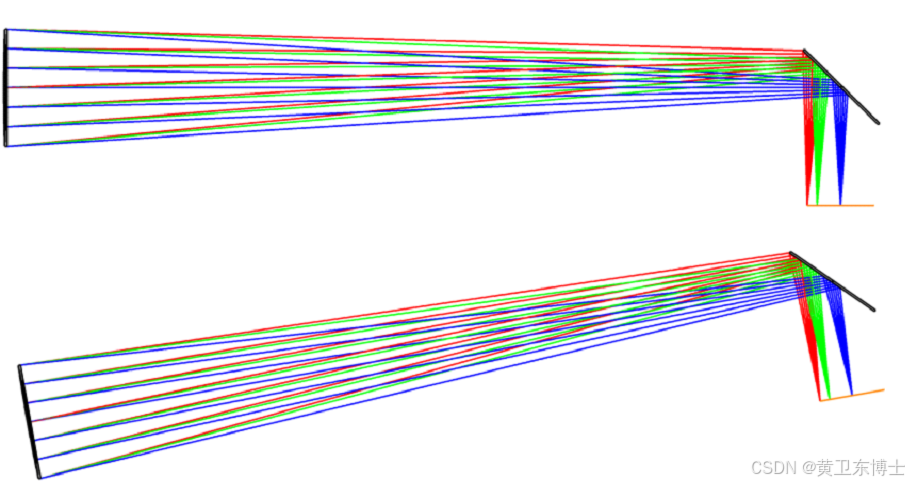

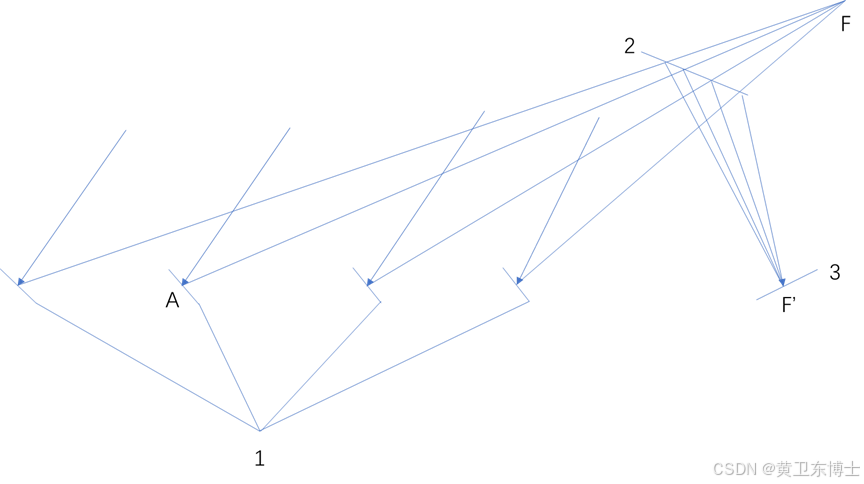

图3 平面镜二次转向反射塔式太阳能系统原理示意图
上,牛顿反射望远镜原理图;
中,牛顿望远镜旋转10度情况;
下:由多个分散定日镜代替牛顿主反射镜情况:
1:定日镜;2:二次反射镜;3:接收器;F:原共同焦点F;F’:实际焦点;
如图3所示,本发明采用牛顿望远镜结构,使用平面反射镜做次镜,让定日镜完成聚光作用,而次镜仅起到二次反射塔式系统最初设想的改变方向作用,是一种新型二次反射塔式系统。通常牛顿望远镜使用一个球面反射镜将光线反射到焦点上,常在焦点和主镜之间设置一个平面反射镜,如图3上,与主轴形成45度倾角,改变聚焦光线方向,最终聚焦到主光路侧面。如将主轴倾斜,就会形成图3中情况,再使用多个定日镜取代牛顿望远镜中主镜,就会形成图3下情况,原先的焦点在塔顶F,经过平面反射镜反射后,焦点转到F’。图3下中1是定日镜,都安装在地面,2表示二次平面反射镜,安装在较高处,但明显低于原接受塔。
这种设计优势是借助二次反射镜,使用高度较低的二次反射塔,就可以实现原接受塔较高高度才能达到的效果;从而降低高塔建造成本。而且只需要使用平面反射镜,不需要使用通常二次反射塔式系统使用的椭球面或双曲面,降低了二次反射镜制造成本。
如果二次反射镜采用平行于地面构型,按照二次反射聚光理论,关键参数次镜遮光比α需要较大值,才能让接收器距离次镜较远,接近地面,同时让次镜高度下降较大,同时保持虚拟的原焦点在较高位置,不利影响,就是次镜面积增加。如果α=0.5,就能将接受面放在地面,这时虚拟的原塔高就是次镜塔高2倍,但次镜面积就会达到镜场面积四分之一。更大的问题是,它和采用曲面镜作次镜的原理是类似的,使得镜场范围受到很大限制。
从牛顿型反射望远镜原理来看,二次反射镜位置和大小也是相关的,二次反射镜离原焦点越远,镜子离地面就越近,但镜子所需要的面积就越大,同时二次反射镜对入射太阳光的阴影也越大,因此,应采用合适的遮光比。
本发明参照普通设计的太阳炉,将设计的二次反射塔式系统主轴倾斜于地面,次镜则与主轴成45度夹角。也就是说,镜场采用北场方案,有更高的效率,避免定日镜入射角过大,增加像差。将整个塔式系统布置在方位跟踪平台上,则可以进一步提高效率。这种设计,次镜距离地面的高度就会比原塔下降,加上使用容易制造的平面反射镜,从而明显降低系统建造成本。
光线追踪研究表明,二次平面反射镜设置位置不影响拦截率。参考二次反射碟式系统,定义遮光比α,降低α,就等于移动二次平面反射镜位置,使之靠近原焦点,同时增加接收器离开地面高度;还降低二次反射镜面积。为了让接收器靠近地面,需要选择合适的次镜遮光比α。
这里以西班牙PS10镜场为例,该镜场布置在接受塔北部,南北长800米,东西约400米,布置了400面定日镜,每个定日镜长43英尺,高约33英尺。塔高约95米,光线追踪计算表明,同样设计下,增加平面反射镜,接收器对定日镜拦截率比不设二次反射镜没有差别。二次平面反射镜设置位置不影响拦截率。对PS10镜场,取主镜中心位置距离接受塔底部距离为镜场长度70%,也就是560米,当α=0.145时,接收器中心离地面高度为1.5145米,由于接受面倾斜,末端离地面为0.4931米,等于安装在地面了。计算表明,定日镜拦截率与不加二次反射镜完全一致,例如,坐标位置为[300,800]定日镜,在方位角为80度,高度角为30度时,加和不加二次反射镜时的拦截率均为83.01%,坐标位置为[100,20]定日镜,拦截率均为99.93%因此,二次反射镜采用45度平面转折镜,像差不会增加,光学性能保持不变,这和加45度转折镜的牛顿望远镜的像差理论所预测的结果是一致的。
另一种改进方案是增加的二次反射镜为双曲面,其方程为:
上下焦点到顶点距离分别为r/(e+1)和r/(e-1),这种方案的系统光学主轴应当垂直于地面。如果接受面距离地面高度为hx,原接收器中心离地面高度为ht,让双曲面上焦点自原接收器中心,下焦点靠近地面,如果定日镜聚焦到上焦点,经过双曲面反射镜反射后,则会聚焦到靠近地面的下焦点,这时要求:
由此得到:
这种方案的系统光学主轴应当垂直于地面。如果用于北场塔式系统,系统光学主轴小角度倾斜于地面,焦点主要在水平方向移动,只能缓慢降低接受面高度,难以达到将接受面移动到地面的目的。因此,主要用于环形镜场。如果让接收器设置在地面或靠近地面,则接收器距离副镜很远,按照二次反射光学系统像差理论,象斑半径=βf0*tanθ,f0是主镜焦距,θ是入射角;β是副镜放大率,就等于两个聚焦f2/f1之比,也就是文献观察到的现象一致。
本发明是在北场塔式系统技术基础上增加一个平面反射镜,改变聚焦到接受塔中心的光线方向,让其聚焦到地面。它不改变系统像差,保持了原有塔式系统的光学性能;将接收器从高塔搬到地面上,使得热能传输距离缩短;次镜面积也大大减小,其安装塔的结构成本也大幅度降低,次镜使用平面反射镜,容易制造,光热效率还比其他二次反射塔式系统明显提高,在成本和效率上都远优于曲面镜构成的二次反射塔式系统。
本发明的优点:
1. 高效的光能收集和转换
定日镜场的对称布置:通过定日镜场的对称或接近对称布置,以及每个定日镜的精确跟踪控制,该系统能够确保太阳光被高效地反射并聚焦到共同焦点上。这种设计提高了光能的收集效率,使得更多的太阳光能被转化为热能。
二次反射镜的引入:二次反射镜作为光路中的关键组件,进一步增强了光能的聚集效果。它将来自定日镜的光线反射并导向接收器,从而提高了接收器的集热效率。使用平面反射镜,可以低成本0光学误差,从而不引入新的光学误差。
2. 优化的系统布局和结构设计
共同焦点的高度设计:将共同焦点设置在镜场正南的高处,且高度约为镜场南北方向长度L的1/5到1/4之间,这一设计有助于减少光线在传播过程中的损失,并使得光线能够更准确地聚焦到接收器上。
二次反射镜的倾斜安装:二次反射镜倾斜安装在高塔上,并与A点到共同焦点的连线成45度夹角。这种设计不仅有助于反射光线的精确导向,还增强了系统的稳定性和抗风性能。
接收器的倾斜安装:接收器倾斜安装在靠近地面处,其开口面垂直于反射光线。这种设计确保了接收器能够最大限度地接收来自二次反射镜的光线,并减少光能的损失。
3. 降低成本和提高维护便利性
降低设备成本:相比传统的塔式太阳能系统,该系统通过建设二次反射器来替代成本更高的塔体建造,从而降低了设备成本。同时,由于接收器和热传输系统位于地面,因此也降低了操作和维护成本。
提高维护便利性:地面安装的接收器和热传输系统使得维护和检修工作更加便捷。操作人员无需登高作业即可完成大部分维护任务,从而提高了工作效率并降低了安全风险。
三、技术介绍
本发明的目的是克服现有技术的缺点,提供一种二次反射中心接收器聚光太阳能集热系统及设计方法,提高光学效率。
本发明的技术方案如下:
一种二次反射中心接收器聚光太阳能集热系统,包括多个定日镜组成的定日镜场,安装在高塔上的二次反射镜和安装在靠近地面的接收器组成,其特征在于:定日镜场对称布置或接近对称布置,对称轴布置在南北方向,每个定日镜都由跟踪系统控制,将太阳光线反射聚焦到共同焦点上,共同焦点设在镜场正南的高处;二次反射镜是平面反射镜,倾斜安装在高塔上,位于定日镜与共同焦点之间的光路上;接收器倾斜安装在靠近地面处;定日镜接收到的太阳光反射到二次反射镜上,经由二次反射镜再反射到接收器上接收。
优选的,若所述定日镜场南北方向长度为L,则所述的共同焦点高约L/5到L/4。
优选的,选择所述定日镜场对称轴上某点A,该点距离镜场最南边定日镜距离为0.6-0.8L,所述二次反射镜中心布置在A点到所述共同焦点连线上,且倾斜二次反射镜,使其与所述连线夹角为45度;中心安装在A点的定日镜,通过跟踪系统控制其反射光线指向所述共同焦点,被二次反射镜改变方向,聚焦到接收器中心,接受其开口面垂直于该反射光线。
优选的,所述二次反射镜到共同焦点距离等于所述二次反射镜到接收器中心距离;所述二次反射镜到共同焦点距离与共同焦点到所述A点距离之比为α,应取值0.03到0.3,使接收器安装在地面或靠近地面处。
优选的,所述二次反射镜到共同焦点连线与水平面夹角为β=atan(H/d),H是原系统塔高,d是水平方向上A点到共同焦点距离,约为0.8*L;二次反射镜高度h≈L*sinβ*α; 定日镜场宽度为W,二次反射镜宽度w≈W*α。
优选的,所述定日镜场中每个定日镜曲率半径等于该定日镜中心到所述共同焦点距离的2倍。
优选的,所述定日镜场宽度不超过长度一半。
优选的,所述二次反射中心接收器聚光太阳能集热系统安装在一个方位跟踪装置上;所有定日镜共用该方位跟踪装置,每排定日镜反射镜都安装到同一个水平旋转轴上,共用高度跟踪装置;所述定日镜场宽度不应超过长度二分之一,优化的设计为三分之一左右;
优选的,所述接收器是空腔式太阳能接收器。
新型二次反射中心接收器聚光太阳能集热系统设计方法,其特征在于:具体包括如下步骤:
S1:首先完成初步设计,包括:
1)根据需求确定定日镜场长度和宽度,若需要的热能总功率为P,则定日镜场面积S=P*4平米,定日镜场长L=(P*12)0.5; 定日镜场宽W=(P*12)0.5/3;
2)确定定日镜高度hh和宽度wh;初步推荐分别为6米和8米;
3)确定所述共同焦点位置,在定日镜场正南0.1*L处,高度为H=0.25L;
4)确定二次反射镜倾角,所述A点到共同焦点F连线与水平面夹角为β=atan(H/(0.8*L)),二次反射镜与地面倾角=π/4度-β弧度;
5)确定α,根据下式计算:
H*(1-α)- 0.8L*α*cos(45-β)= hh*sinβ+h’;
这里h’是接收器边缘距离地面距离,接受面在水平面上倾角=β;
6)确定二级反射镜位置,水平方向距离共同焦点距离为α*0.8L;高度方向距离地面=H*(1-α);
7)确定接收器中心位置:位于二次反射镜下方,水平方向距离二次反射镜=0.08L*sin(45-β);垂直方向距离二次反射镜=0.08L*cos(45-β),也就是距离地面=H*(1-α)- 0.08L*cos(45-β);
8)确定二次反射镜尺寸:二次反射镜高度h=L*sinβ*α; 定日镜场宽度为W,二次反射镜宽度w=W*α; 二次反射镜采用平面反射镜;
9)确定定日镜曲率半径:所述定日镜场中每个定日镜曲率最佳半径等于该定日镜中心到所述共同焦点距离的2倍;
S2:建立性能和成本仿真计算程序,根据安装地点,以最大年平均效率或最低成本为优化目标,确定主要设计参数,再重新计算其他各项参数。
定日镜场布局
系统中的多个定日镜通过跟踪系统精确控制,确保它们能够实时跟踪太阳的位置。这些定日镜被布置成对称或接近对称的形状,且对称轴沿南北方向,以最大化接收太阳光的效率。
每个定日镜都设计为将太阳光反射并聚焦到一个共同的焦点上,这个焦点被设置在镜场正南方向的高处,高度约为镜场南北方向长度L的1/5到1/4之间。这种布局确保了从各个方向的定日镜反射的光线都能汇聚到同一点。
二次反射镜的作用:
安装在高塔上的二次反射镜是一个平面反射镜,其位置精心设置在高塔上,位于定日镜与共同焦点之间的光路上。二次反射镜的主要作用是接收来自定日镜的光线,并将其进一步反射到地面附近的接收器上。
二次反射镜的安装角度和位置是关键,以确保它能够有效地将来自定日镜的光线导向接收器。根据设计要求,二次反射镜的中心应布置在定日镜场对称轴上某点A(距离最南边定日镜约0.6-0.8L)到共同焦点的连线上,并且其倾斜角度与该连线成45度角。
接收器的设计:
接收器倾斜安装在靠近地面的位置,其开口面垂直于从二次反射镜反射过来的光线。这种设计确保了光线能够最大限度地被接收器捕捉,并转化为热能。
接收器内部通常装有吸热介质(如水、油等),用于吸收并储存太阳光转化来的热能。
整体工作流程:
当太阳升起时,跟踪系统自动启动,控制每个定日镜调整角度以跟踪太阳位置。
定日镜将太阳光反射并聚焦到共同焦点上,这些光线随后被二次反射镜接收并再次反射到接收器。
接收器捕捉这些光线并将其转化为热能,热能随后可以通过热交换系统用于供暖、发电或其他热利用目的。
通过这一系列精密的设计和自动控制系统,该系统实现了高效、稳定的太阳能收集和热能转换,为可再生能源的应用提供了一种有效的解决方案。
四、具体实施例
1)设计

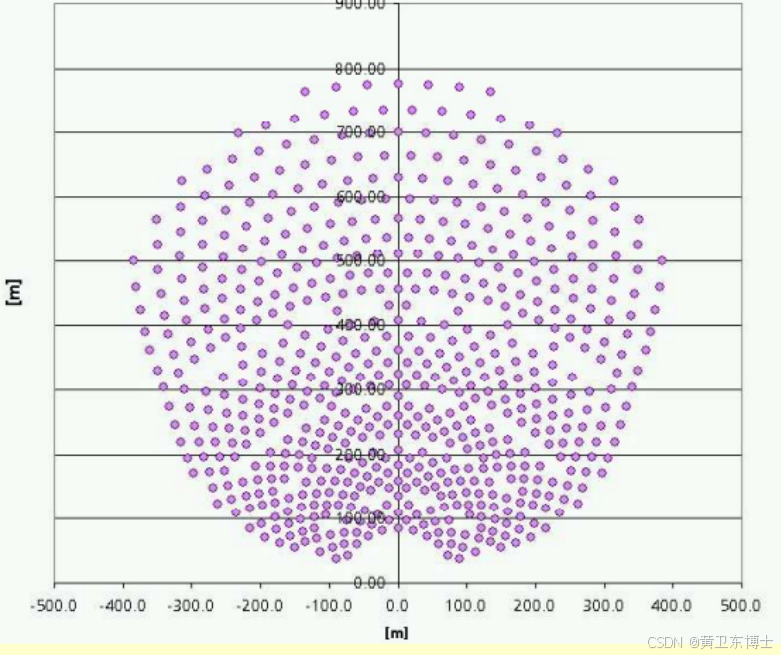

图4 西班牙PS10镜场布置情况,每个紫色圆圈代表一个
定日镜;接受塔在坐标原点,图中方位与普通地图一致
在西班牙PS10镜场基础上,增设反射塔和二次反射镜,改变接收器安装位置。不需要改变原镜场结构,这里主要介绍增加部分及其相关影响的设计,定日镜场采用北场设计,参见有关文献。
- 选定镜场主镜中心A点,这是将整个定日镜场看成组合构成的主镜,其中心位置在镜场南北方向,距离接受塔水平距离等于南北镜场长度约70%位置,最好选定一个定日镜中心在南北方向上,方便安装调试。下面以70%位置核算。
- 二次反射镜到原焦点F连线与水平面夹角为β=atan(H/d),H是接收器中心离地面高度,d是水平方向上A点到共同焦点F距离,约为0.7*L(L是镜场南北方向长度,可近似按800米计算);
- 确定副镜遮光比α,根据下式计算:
H*(1-α)- 0.7L*α*cosβ≈ hh*sinβ+h’;
这里h’是接收器边缘距离地面距离,接受面在水平面上倾角=β;
- 二次反射镜位置,水平方向距离共同焦点距离为α*0.7L;高度方向距离地面=H*(1-α);参考程序计算,遮光比α为0.145时,接收器可安装到地面,这时二次反射镜距离接受塔水平距离为800*70%*(1-0.145),其中心在镜场中心到接收器中心连线上,高度为95*(1-0.145)。二次反射镜与该连线夹角为45度=π/4弧度;与地面倾角=π/4弧度-β弧度;
- 确定接收器中心位置:位于二次反射镜下方,水平方向距离二次反射镜=0.08L*sin(45-β);垂直方向距离二次反射镜=0.08L*cos(45-β),也就是距离地面=H*(1-α)- 0.08L*cos(45-β);接收器倾斜安装,接受面与镜场中心到接收器中心连线平行,中心离地面,参见程序表达式,结果为1.5145米;
- 二次反射塔高度=95*(1-0.145)
- 二次反射镜尺寸:高度h≈L*sinβ*α; 定日镜场宽度为W,二次反射镜宽度w≈W*α。
2)性能分析:光线追踪法直接计算拦截率与光学效率原理
如果归一化反射光强分布函数是B(θx, θy),则定日镜上任意一点P反射的太阳光线,被接收器拦截率为:
这里W代表接收器所包括的范围,M和N是来自P点的太阳反射光线在两个方向上取样数量;θxi,θyj是任意一个取样光线与太阳中心光线在x和y方向上夹角;xi,j和yi,j是该光线在接受面上相交坐标,这里需要转换到接收器中心为原点,长度和高度方向为x和y轴坐标系,而 wx,wy分别是接收器半宽和半高。
则整个反射镜反射光线被接收器拦截的拦截率就是定日镜上各个反射点拦截率平均值:
如果光线取样数量以及反射点取样数量足够多,就能准确得到拦截率。光学效率则为:
这里ρ,α和λ分别代表定日镜反射率,接收器吸收率以及太阳中心光线在定日镜中心的入射角;fblock&shading代表其他定日镜对其阻挡和阴影,需要根据周围定日镜布置情况计算,在太阳高度角较大时,可忽略其影响;fair是大气吸收影响,主要与定日镜到接收器距离以及大气质量决定,可根据经验方程计算,在距离较小时,也可忽略。
附计算定日镜拦截率的源程序。
后记,我们发展了多项聚光太阳能集热技术,将陆续撰文通俗介绍技术,同时提供相关计算源程序。本项技术已申请专利,欢迎联系合作。联系人,黄卫东博士,huangwd@ustc.edu.cn
附程序简介:rayhelio.m
三维光线追踪法直接计算二次反射塔式系统中球面定日镜拦截率,程序使用matlab语言,提供源程序,需要启动matlab或兼容的octave或scilab运行。系统包括五个模型,%model,1:接受面倾斜;3,接受面水平,2:二次平面反射镜倾斜; 4:二次平面反射镜水平; 5:二次反射镜为双曲面 ; 1和3为普通塔式,2,4,5为加二次反射镜塔式
坐标系设定:原点在原接收塔底,y轴垂直地面,x轴指向东,z轴指向北。
输出包括拦截率等参数。
下载:【免费】三维光线追踪法直接计算二次反射塔式系统中球面定日镜拦截率资源-CSDN文库 https://download.csdn.net/download/weixin_42797300/90080838?spm=1001.2014.3001.5501
