浅显易懂地看LLC变换器（三）



第 3 期

谐振与增益的定性关系



由简单的谐振电路说起

我们将以电感和电容的基本电路的特性逐渐了解谐振电路的特性



与电阻不同，电感和电容都不是纯阻性线性器件，电感的感抗XL和电容的容抗Xc都与频率有关，当加在电感和电容上的频率发生变化时，它们的感抗XL和容抗Xc会发生变化。



1）

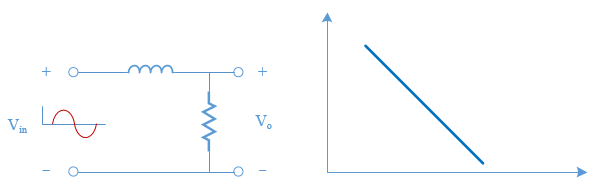

如下图RL电路，当输入源Vin的频率增加时，电感的感抗增大，输出电压减小，增益Gain=Vo/Vin随频率增加而减小。



2）

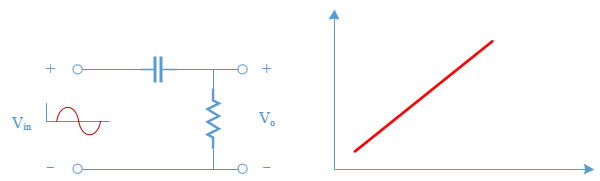

 如下图RC电路，相反，当输入源Vin的频率增加时，电容的容抗减小，输出电压增大，增益Gain=Vo/Vin随频率增加而增加。



3）

如下图LC谐振电路，我们将L和C都引入电路中，可以发现，当输入电压源的频率从0开始向某一频率f0增加时，LC电路呈容性（容抗＞感抗），增益随频率增加而增加，当从这一频率再向右边增加时，LC电路呈感
