摘要

AXI GPIO是ZYNQ的一个IP核，它能够将PS侧的AXI4-Lite接口转成PL侧的IO口，可解决PS侧IO口不够用的问题。本文就AXI GPIO的概念、作用、配置与使用做了详细说明，展示了示例的Vivado工程和AXI GPIO输入、输出与中断配置的代码。

关键词：AXI GPIO；ZYNQ；AXI4-Lite；GPIO；中断

前言

本文参考：PG144 - AXI GPIO v2.0 Product Guide (v2.0)

一. AXI GPIO的概念与作用

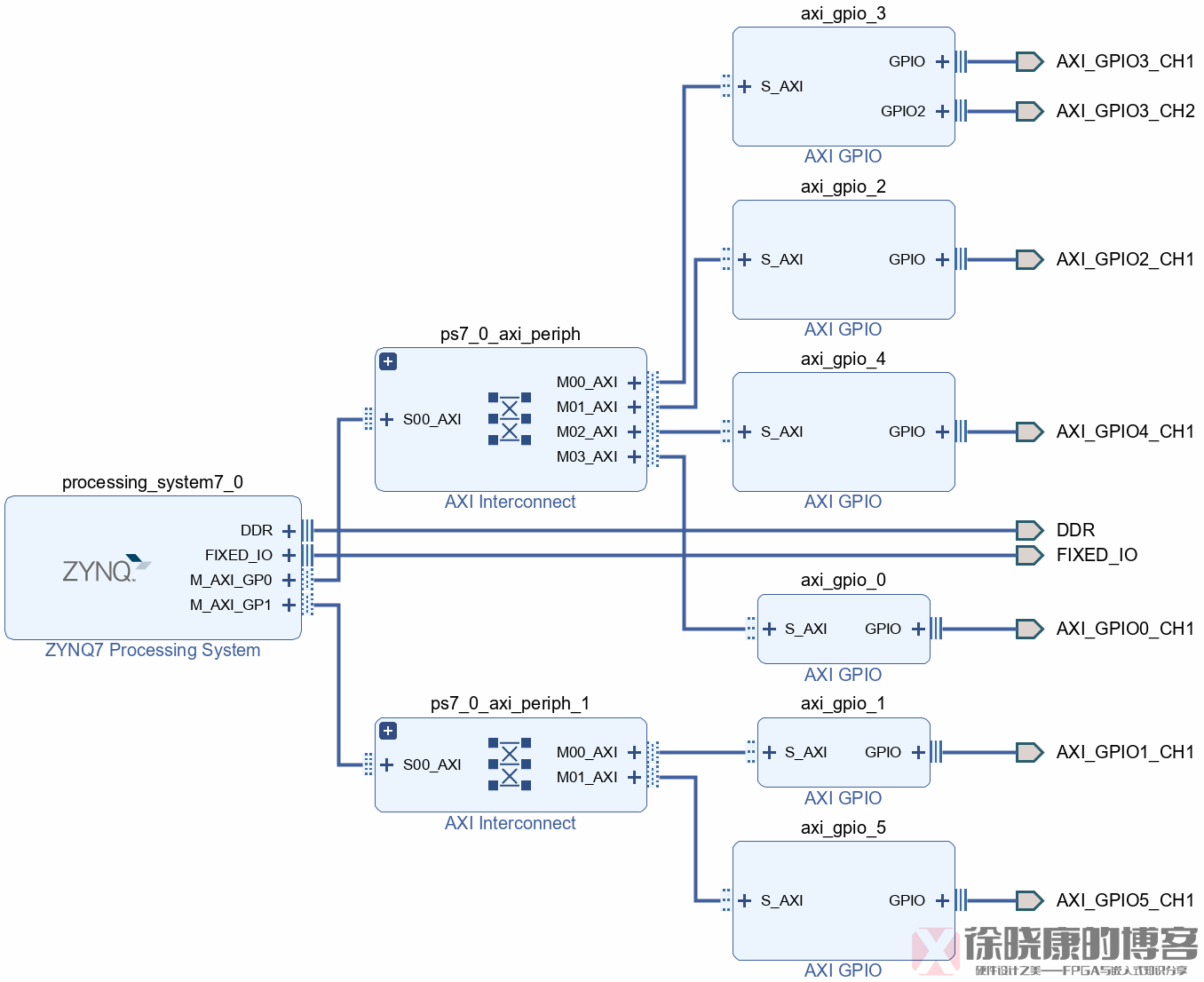

AXI GPIO是ZYNQ PL部分的一个IP软核，此IP核提供AXI-Lite Master接口转GPIO的功能，且一个AXI-Lite Master通过AXI interconnect可以与多个AXI GPIO IP核相连，如下图所示。也就是说PS部分通过GP接口以及AXI GPIO IP核可实现多个GPIO，一个GP接口最多可以接几个AXI GPIO IP核我不知道，手册中没写，我这里接了4个没什么问题。.

我们知道ZYNQ的PS可通过EMIO来使用PL部分的引脚实现GPIO功能，但当使用的引脚很多时，PS程序中控制引脚方向、中断等将变得繁琐，这时如果使用PS的GP接口（AXI3 Master）接口通过AXI Interconnect连接AXI GPIO IP核，就可以在PS部分通过更简单的程序方便地控制众多PL引脚实现GPIO功能。

所以，从功能上来说，PS通过EMIO还是AXI GPIO来实现GPIO没有区别，都能输入/输出以及产生中断，但AXI GPIO在多引脚时在程序的复杂度方面有一定优势。

二. AXI GPIO IP核设置与使用

2.1 AXI GPIO的最大工作时钟频率

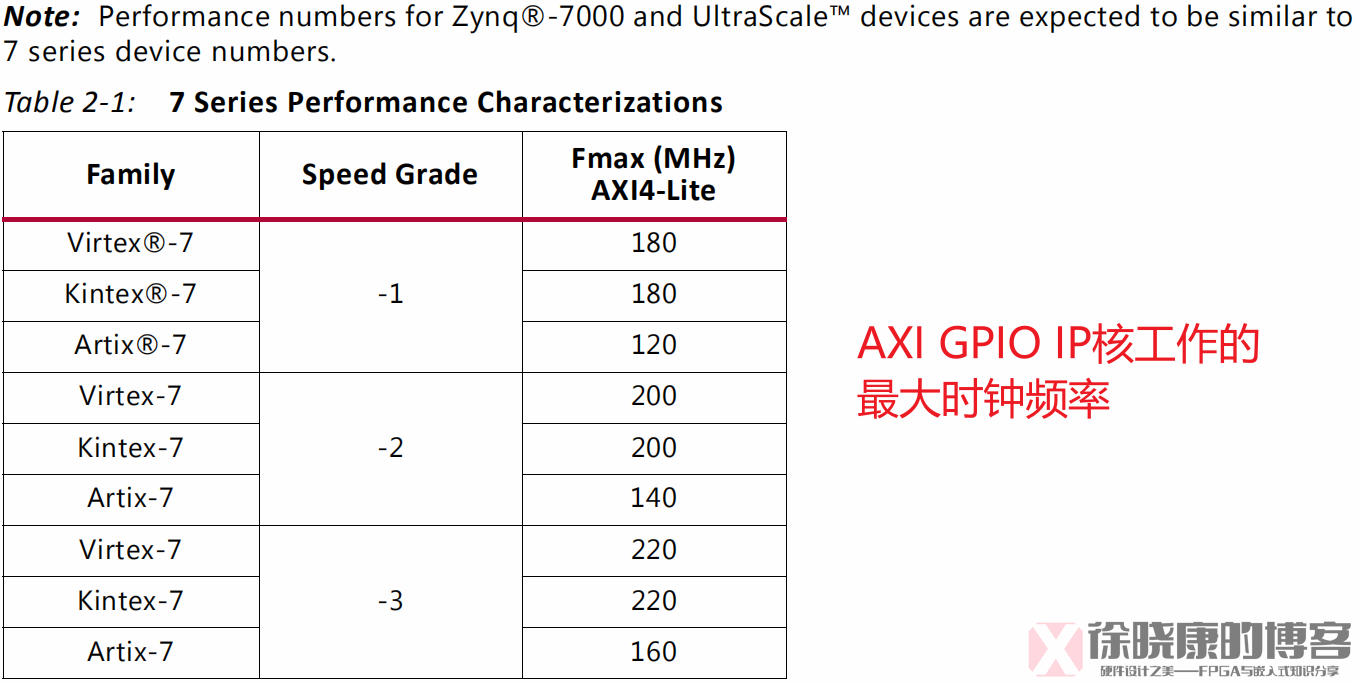

需要注意，AXI GPIO的AXI-Lite接口的时钟频率，超频可能会导致此IP核无法正常工作。

2.2 AXI GPIO设置

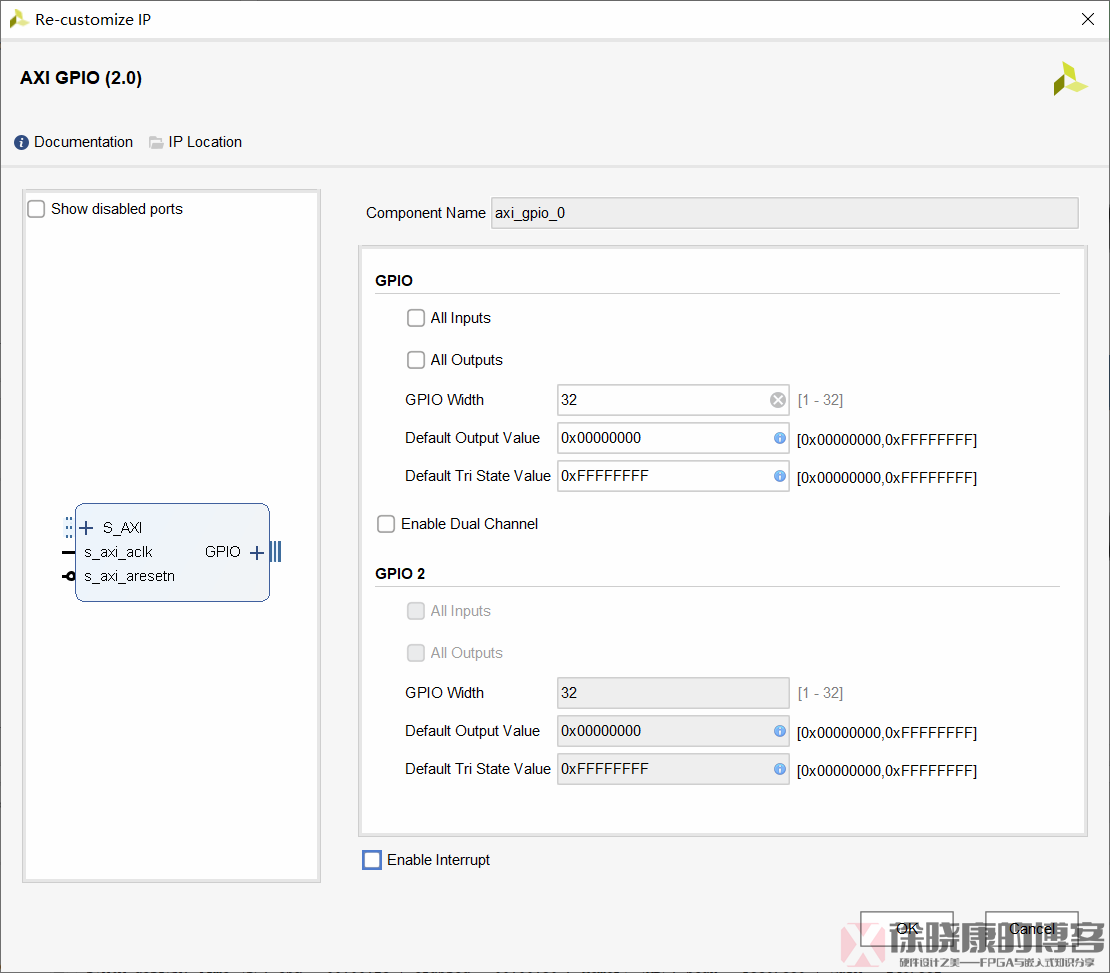

AXI GPIO IP核默认为单通道，可选GPIO宽度为1~32，可设置GPIO方向（注意如果在这里设置了All Input/Output，那么在PS程序中就无需再设置GPIO方向，设置了也无效，建议不要在这里设置，通过PS程序去设置，保持灵活性），可设置输出默认值与三态默认值。

可勾选Enable Dual Channel，打开双通道。

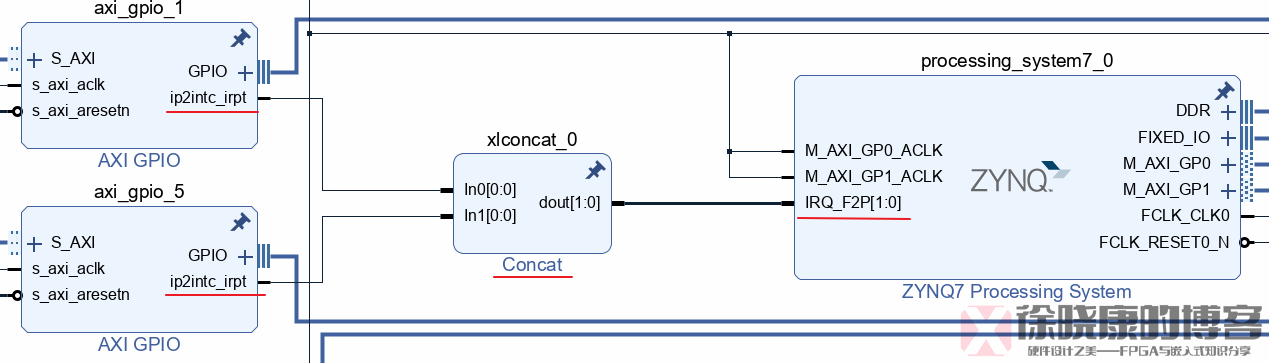

可勾选Enable Interrupt，打开GPIO中断功能，此中断属于PL对PS的中断，所以需要连接到ZYNQ7核的IRQ_F2P端口，如下图所示。

因为使用了AXI接口，我们知道AXI是读写数据的，它必须对应存储器（RAM，DDR等），所以在设置好IP核并连线完成后，需要对每个AXI GPIO的S_AXI进行存储器地址映射，规定S_AXI去读写哪个地址段。

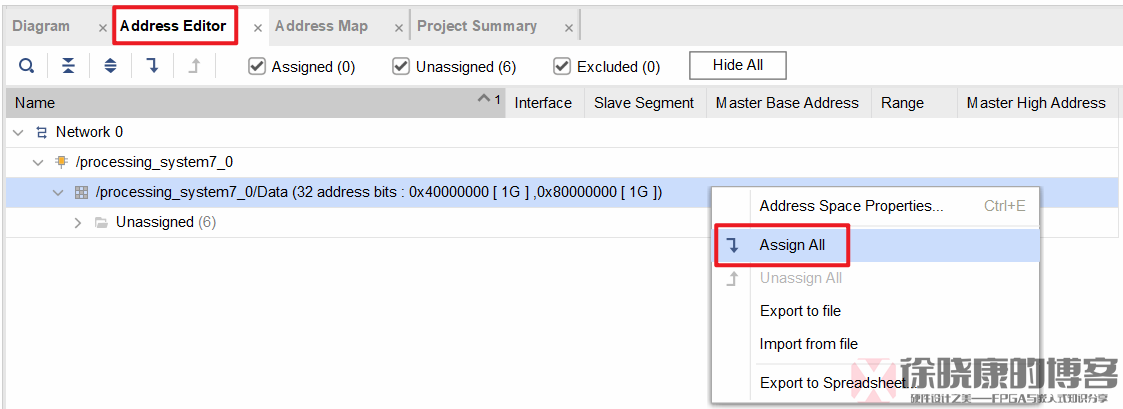

打开Address Editor窗口，右击选择Assign All即可。

效果如下图。

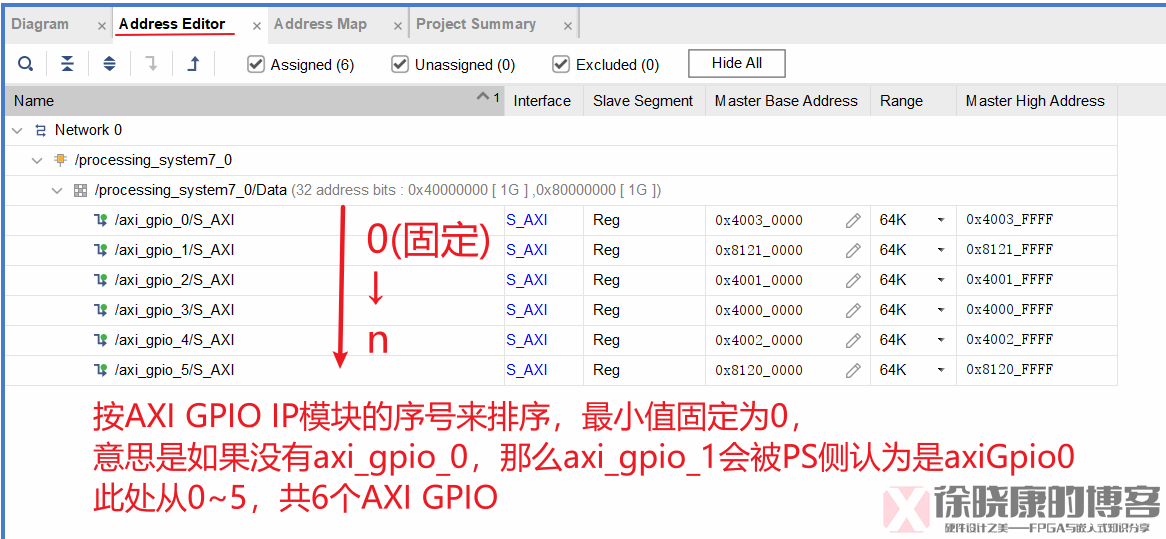

这里需要说明，因为在PS的库函数中对多个AXI GPIO的情况是有排序的（在xparameters.h中每个AXI GPIO对应不同的ID，如下图），我们需要知道PL的Block Design中哪个AXI GPIO对应PS库中的AXI GPIO 0，哪个对应AXI GPIO 1。

这里的排序依据是ip核的名称，与同GP0接口相连还是GP1接口相连没有关系，PS并不区分axi gpio与哪个GP相连。axi_gpio_0会被设为ID 0，ID从0开始向后排，若不存在axi_gpio_0，则axi_gpio_1会被设为ID 0，以此类推。

明白PL中的axi gpio与PS库函数中的ID的对应关系是重要的，它帮助我们对引脚命名，以及在PS中操作我们想操作的GPIO。

2.3 关于AXI GPIO中断的细节

注意：

1.AXI GPIO只能使能整个通道中断，而无法像EMIO一样单独使能通道中某个引脚的中断，当使能某个通道中断后，该通道所有输入引脚均能产生中断信号，效果完全相同。

一种可行的将中断固定到引脚的办法是设置通道中其它引脚为输出，输出引脚无法产生中断，中断就相当于固定到了唯一的输入引脚上，

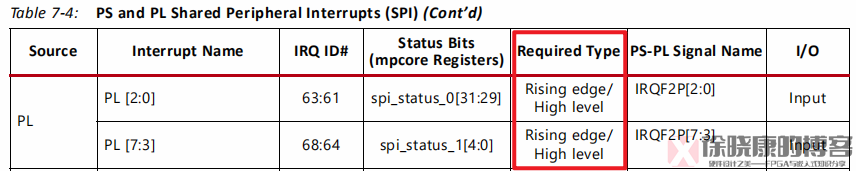

2.因为AXI GPIO中断属于IRQ_F2P，而IRQ_F2P的中断类型只能设置为上升沿或者高电平，而不能是下降沿或者低电平。如下图（参考ug585 Table7-4）。

三. 在PS中控制AXI GPIO输入、输出与中断

3.1 AXI GPIO作为输入输出使用，不使用中断

步骤：初始化AXI GPIO -> 设置AXI GPIO方向 -> 读/写AXI GPIO

#include "xgpio.h"
#include "sleep.h"

#define AXIGPIO_CHANNEL_1    1U
#define AXIGPIO_CHANNEL_2    2U

XGpio axiGpio0;
XGpio axiGpio1;

int main(void)
{
	// 初始化AXI GPIO
	XGpio_Initialize(&axiGpio0, XPAR_GPIO_0_DEVICE_ID);
	XGpio_Initialize(&axiGpio1, XPAR_GPIO_1_DEVICE_ID);

	// 设置AXI GPIO的方向，对应位为0表示输出，为1表示输入
	XGpio_SetDataDirection(&axiGpio0, AXIGPIO_CHANNEL_1, 0x0); // 设置axiGpio0的通道1为全输出
	XGpio_SetDataDirection(&axiGpio1, AXIGPIO_CHANNEL_2, 0xFFFF0000); // 设置axiGpio1的通道2高16位输入，低16位输出

	u32 axiGpio1_ch2_data = 0;
	while(1)
	{
		sleep(1);
		XGpio_DiscreteWrite(&axiGpio0, AXIGPIO_CHANNEL_1, 0x3); // 向axiGpio0的通道1的第0位和第1位写1

		axiGpio1_ch2_data = XGpio_DiscreteRead(&axiGpio1, AXIGPIO_CHANNEL_2); // 读取axiGpio1的通道2的值，输出引脚也可读
		sleep(1);
	}

	return 0;
}

3.2 使用AXI GPIO中断

步骤：初始化AXI GPIO -> 打开系统的中断处理功能 -> 初始化中断控制器 -> 设置中断优先级与类型，关联中断处理函数 -> 使能中断

#include "xgpio.h"
#include "xscugic.h"
#include "xil_exception.h"
#include "sleep.h"


#define AXIGPIO_CHANNEL_1    1U
#define AXIGPIO_CHANNEL_2    2U

#define AXIGPIO_IRQ_TYPE_HIGH   1U
#define AXIGPIO_IRQ_TYPE_PEDGE  3U

#define AXIGPIO_IRQ_PRIORITY  128U


XGpio axiGpio0;
XScuGic scuGic;

void axiGpio0_Handler(void *CallbackRef);

int axiGpio0_intrFlag = 0;


int main(void)
{
	// 初始化AXI GPIO
	XGpio_Initialize(&axiGpio0, XPAR_GPIO_0_DEVICE_ID);

	// 打开系统的中断处理功能
	Xil_ExceptionInit(); // 初始化异常句柄，只在很早版本的bsp中需要，此处为了兼容性保留
	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT, (Xil_ExceptionHandler)XScuGic_InterruptHandler, &scuGic);
	Xil_ExceptionEnable(); // 使能系统中断

	// 初始化中断控制器
	XScuGic_Config *scuGicConfig;
	scuGicConfig = XScuGic_LookupConfig(XPAR_XSCUTIMER_0_DEVICE_ID); // 根据器件ID查找配置
	XScuGic_CfgInitialize(&scuGic, scuGicConfig, scuGicConfig->CpuBaseAddress);

	// 设置对应ID中断的的优先级与触发类型
	XScuGic_SetPriorityTriggerType(&scuGic, XPAR_FABRIC_GPIO_0_VEC_ID, AXIGPIO_IRQ_PRIORITY, AXIGPIO_IRQ_TYPE_HIGH);
	// 连接中断ID与中断服务函数
	XScuGic_Connect(&scuGic, XPAR_FABRIC_GPIO_0_VEC_ID, (Xil_InterruptHandler)axiGpio0_Handler, &axiGpio0);
	// 启用对应中断ID的中断源
	XScuGic_Enable(&scuGic, XPAR_FABRIC_GPIO_0_VEC_ID);

	// 启动AXI GPIO中断
	XGpio_InterruptGlobalEnable(&axiGpio0);
	// 使能对应通道的中断
	XGpio_InterruptEnable(&axiGpio0, AXIGPIO_CHANNEL_1);

	while(1)
	{
		sleep(1);

		if (axiGpio0_intrFlag)
		{
			xil_printf("This is axiGpio0 interrupt!");

			axiGpio0_intrFlag = 0; // 复原中断标志
			XGpio_InterruptEnable(&axiGpio0, AXIGPIO_CHANNEL_1); // 重新使能中断
		}

		sleep(1);
	}

	return 0;
}


void axiGpio0_Handler(void *CallbackRef)
{
	XGpio *axiGpioPtr = (XGpio *)CallbackRef;

	axiGpio0_intrFlag = 1;

	// 关闭中断
	XGpio_InterruptDisable(axiGpioPtr, AXIGPIO_CHANNEL_1);

	// 清除中断寄存器，不清除无法再次进入中断
	XGpio_InterruptClear(axiGpioPtr, AXIGPIO_CHANNEL_1);
}
