【Multisim仿真】二极管加正向和反向电压测量实验

【Multisim仿真】二极管加正向和反向电压测量实验

---

• 🔖 本仿真实验基于Multisim14上平台进行的。

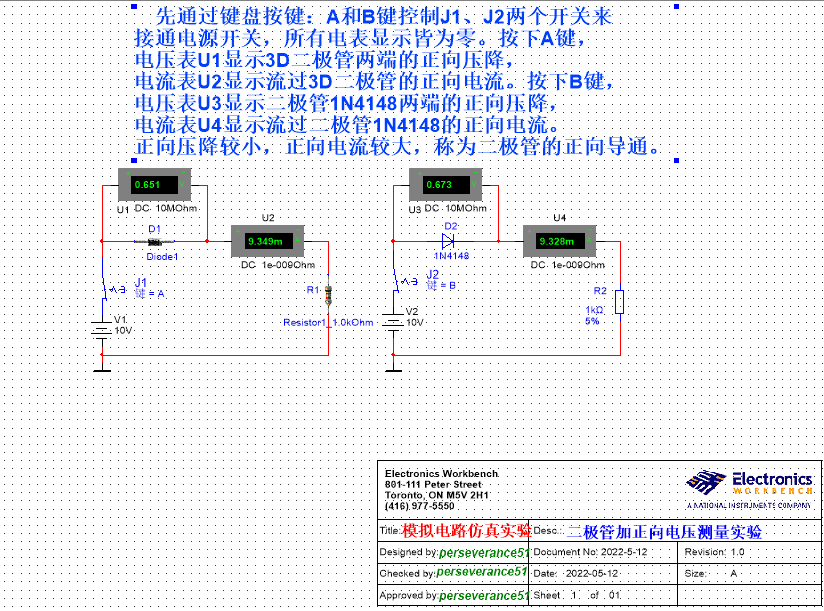

📓实验一：给二极管施加正向电压实验演示

• 📑实验说明

先通过键盘按键：A和B键控制J1、J2两个开关来接通电源开关，所有电表显示皆为零。按下A键，电压表U1显示D1二极管两端的正向压降，电流表U2显示流过D1二极管的正向电流。按下B键，电压表U3显示D2二极管1N4148两端的正向压降，电流表U4显示流过D2二极管1N4148的正向电流。正向压降较小，正向电流较大，称为二极管的正向导通。

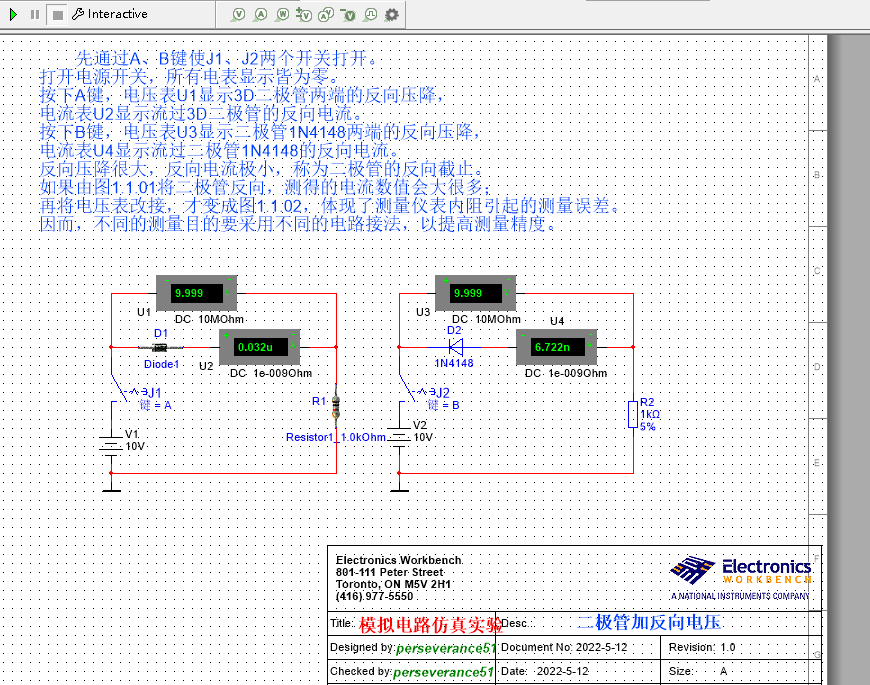

📗实验二: 给二极管施加反向电压实验演示

• 📋实验说明

先通过A、B键使J1、J2两个开关打开。打开电源开关，所有电表显示皆为零。
按下A键，电压表U1显示D1二极管两端的反向压降，电流表U2显示流过二极管的反向电流。
按下B键，电压表U3显示D2二极管1N4148两端的反向压降，电流表U4显示流过二极管1N4148的反向电流。反向压降很大，反向电流极小，称为二极管的反向截止。
如果由图1.1.01将二极管反向，测得的电流数值会大很多；
再将电压表改接，才变成图1.1.02，体现了测量仪表内阻引起的测量误差。
因而，不同的测量目的要采用不同的电路接法，以提高测量精度。
### 📚实验仿真资源

• 🔖由于某些原因，不再对外,公布相关资源链接，可根据原理自行搭建。

---
