02、压控开关及其伏安特性曲线

说明：内容仅供学生观察二端口压控开关中的电压控制开关闭合的现象，用multisim软件搭建。

一、原理说明

        压控开关中控制端口的电压决定开关的闭合，当控制电压大于设定的阈值时，开关闭合；当控制电压小于设定的阈值时，开关断开。压控开关及其伏安特性曲线如下图所示：

图1  压控开关及其伏安特性曲线

二、Multisim电路搭建

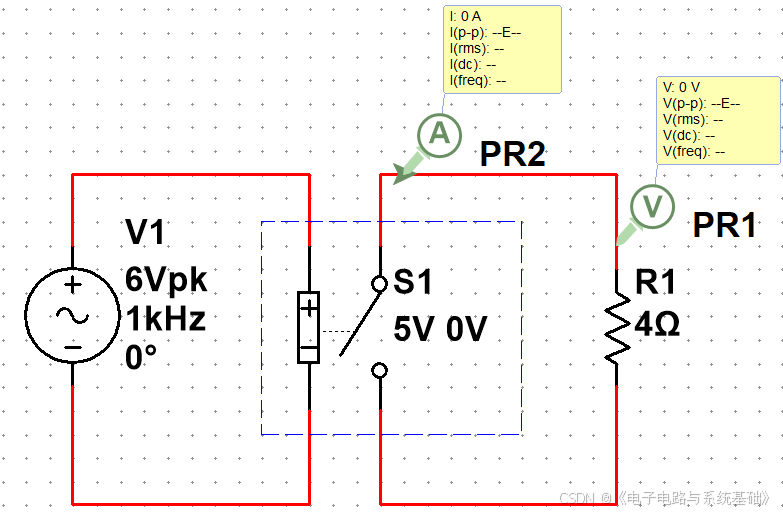

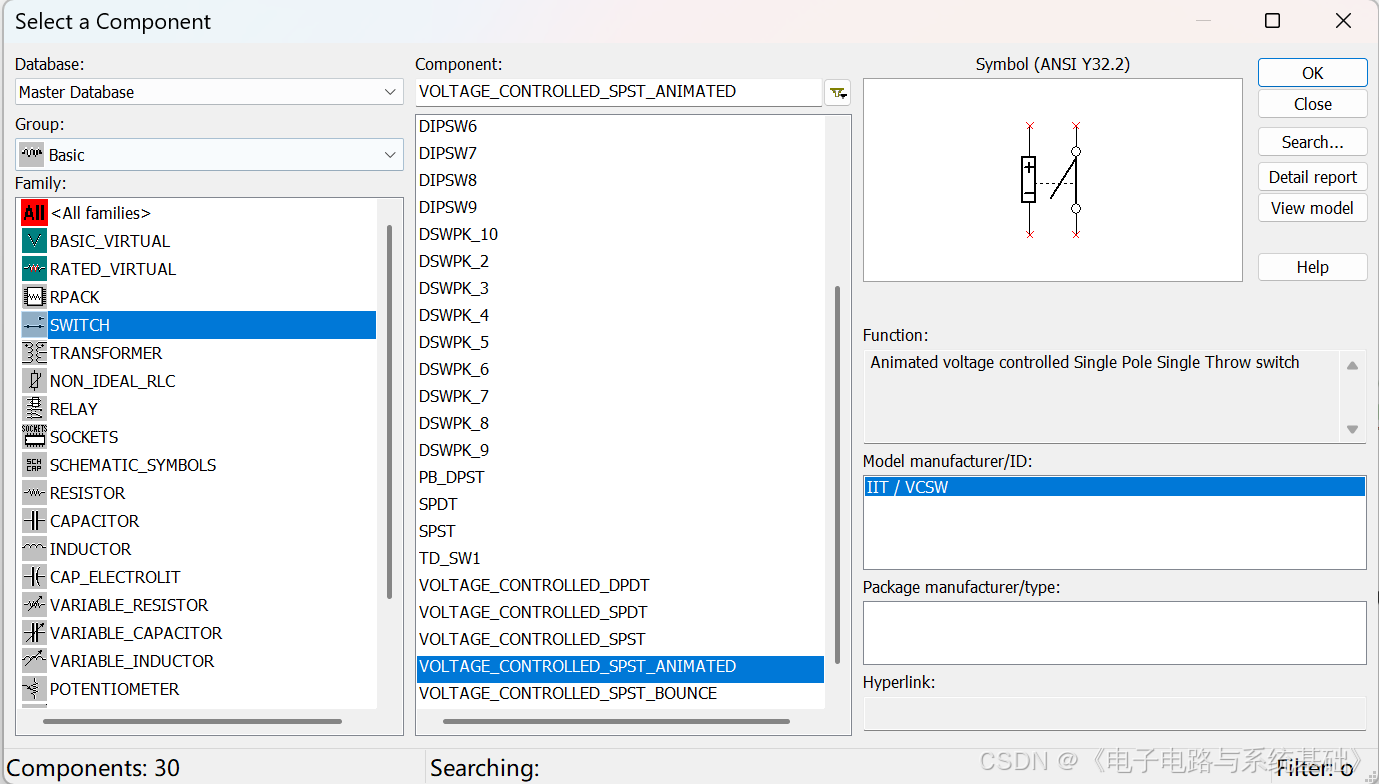

利用multisim对上述压控开关进行简单搭建，为更好观察电压控制开关闭合的现象，输入电压选择了交流电压源，电压值为6V，频率为1kHz；所选的压控开关器件在multisim中的位置如图2所示：

图2

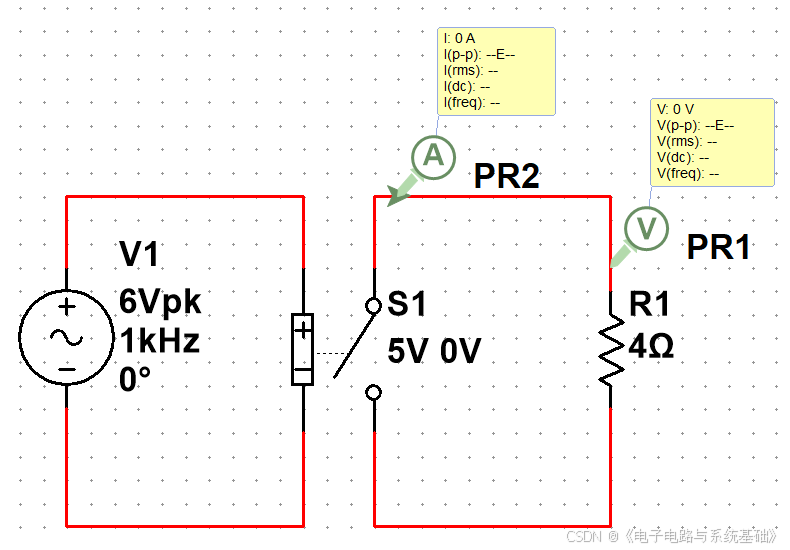

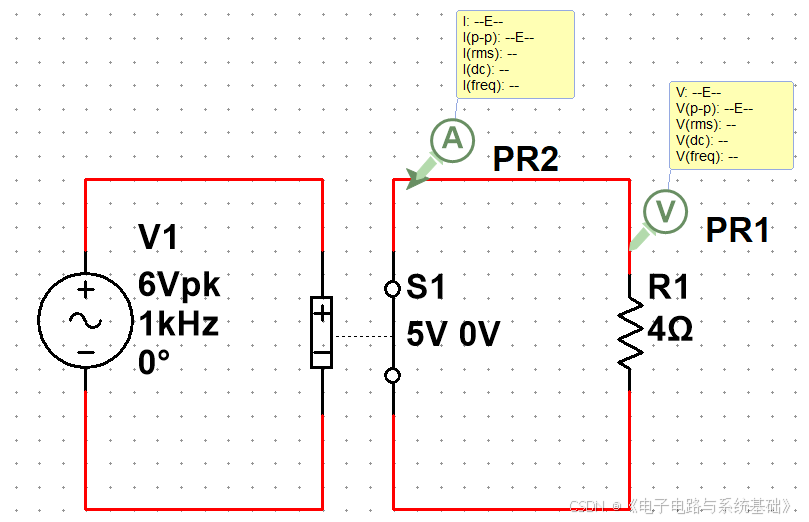

根据所选器件，搭建如图3所示的电路图：

图3

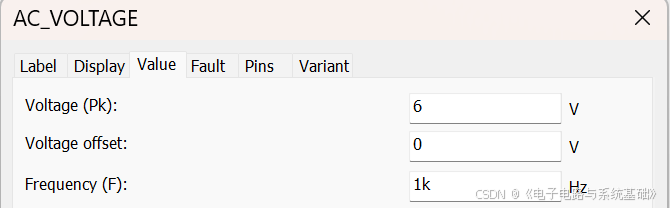

上图中，压控开关参数设置和交流电压源参数设置如图4所示：

图4

三、multisim仿真结果

压控开关
