74HC02或非门仿真示例

74HC02或非门仿真示例

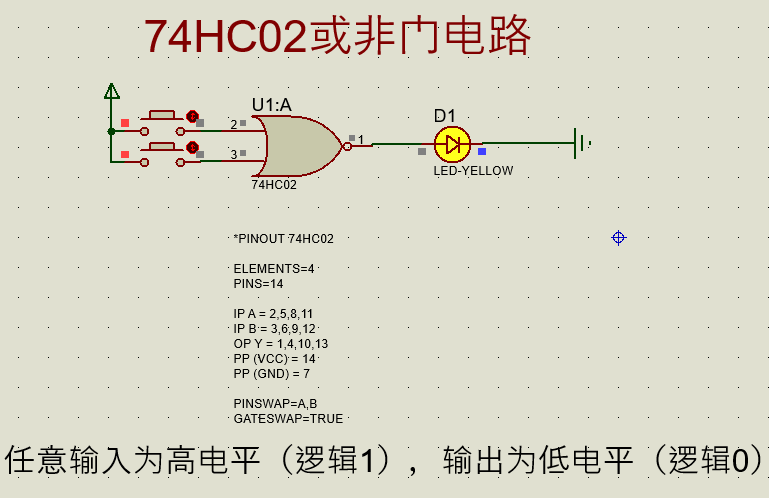

  • Proteus仿真
    在这里插入图片描述

74HC02简介

或非门是数字逻辑电路中的基本元件,实现逻辑或非功能。有2个输入端,1个输出端,多输入或非门可由2输入或非门和反相器构成。只有当两个输入A和B为低电平(逻辑0)时输出为高电平(逻辑1)。可以理解为任意输入为高电平(逻辑1),则输出为低电平(逻辑0)。

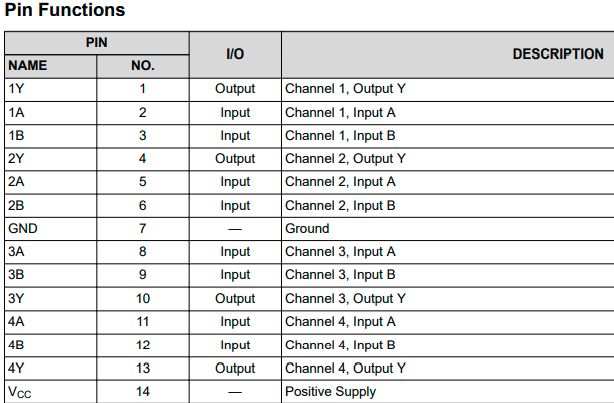

  • 引脚功能图
    在这里插入图片描述

在这里插入图片描述

  • 逻辑符号表示
    在这里插入图片描述

仿真资源和数据手册

链接:https://pan.baidu.com/s/1fz1fvguu6PqHgclAia6wXA
提取码:zpx6
