STM32G070RBT6基于STM32CubeMX创建串口中断接收数据

📌相关篇《利用STM32CubeMX快速创建点灯带调试输出工程案例》
📍《【硬件开源电路】STM32G070RBT6开发板》

✨这里只演示串口接收中断。不包含配置串口发送以及重映射printf函数。

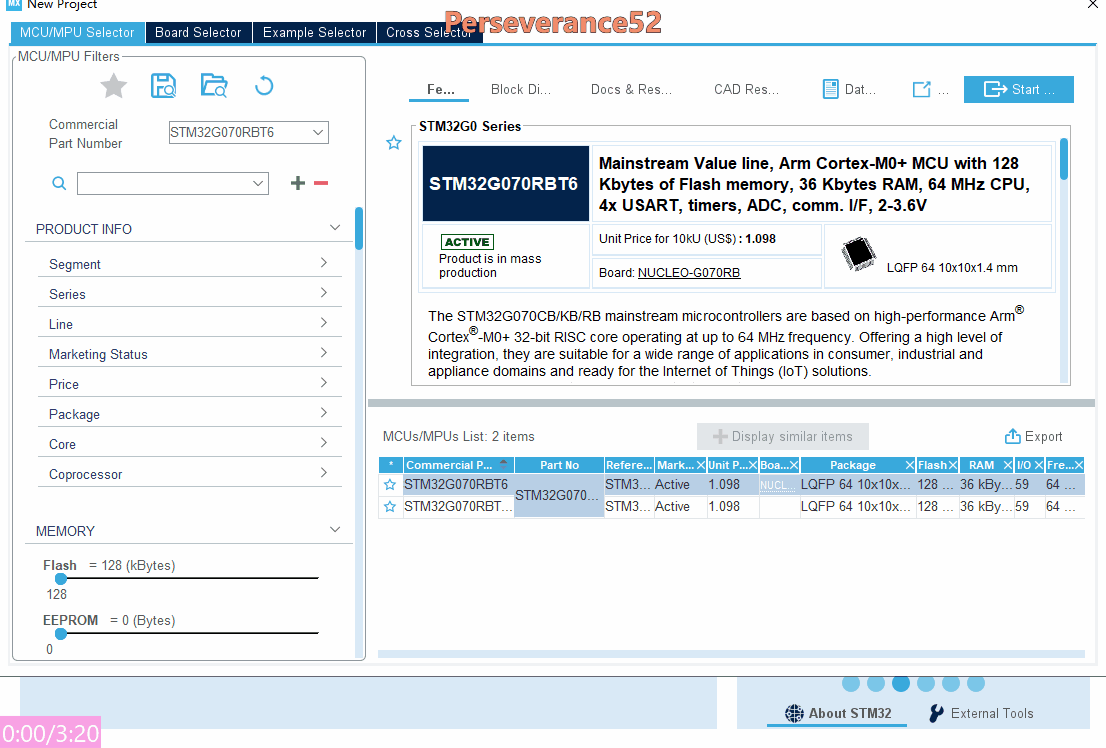

🌻STM32CubeMX配置演示和Keil代码补充全过程演示：

🍁注意事项

🚩串口中断接收数据，在每次接收完成串口中断数据后，需要调用一次接收中断函数：HAL_UART_Receive_IT(&huart1, &rx_buf, 1);

📝重写相关串口中断服务回调函数内容

📗在主程序main.c中添加全局接收字符变量以及串口中断接收数据处理部分内容。

⛳实现串口中断接收字符长度小于10的数据才能完整接收并转发

uint8_t rx_buf;//定义中断接收变量

/*重写串口接收中断回调函数*/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
		if(huart->Instance == USART1) {
				HAL_UART_Transmit(&huart1, &rx_buf, 1, 1000);//串口转发数据
				HAL_UART_Receive_IT(&huart1, &rx_buf, 1);//再次调用串口接收中断，否则下次无法接收到数据
		}//实现接收字符长度小于10的数据才能完整接收并转发

}
//在main函数体中添加初始化代码
/* 开启 USART 1 中断 */
	HAL_UART_Receive_IT(&huart1, &rx_buf, 1);//能够进入回调函数HAL_UART_RxCpltCallback的条件之一:&rx_buf==sizeof(rx_buf)
		HAL_UART_Transmit(&huart1, tx_buf, sizeof(tx_buf), 1000);
		HAL_Delay(1000);

⚡实现串口接收不定长数据

📓在主程序main.c中添加全局接收字符变量以及串口中断接收数据处理部分内容

#define MAX_RECV_LEN 1024         //设定可以接收的最大字节
uint8_t msg_buff[MAX_RECV_LEN] = {0}; //接收缓存区
uint8_t * msg = msg_buff;    //定义一个指针指向接收缓存区
int flag = 0;        //接收完成标志
int len_u4=0;  //数据长度记录

/*重写串口接收中断回调函数*/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	/*实现串口接收不定长数据*/
	uint8_t ret = HAL_OK;
    msg++;
        len_u4++;//数据长度计数
    if( msg == msg_buff + MAX_RECV_LEN)
    {
        msg = msg_buff;
    }
         do
    {
        ret = HAL_UART_Receive_IT(&huart1,(uint8_t *)msg,1);
    }while(ret != HAL_OK);
        if(*(msg-1) == '\n')   //接收以\n为结尾字符，则表示接收完成
    {
        flag  = 1;
    }
}

//在main函数体中添加初始化代码
	/* 开启 USART 1 中断 */
	HAL_UART_Receive_IT(&huart1, &rx_buf, 1);//能够进入回调函数HAL_UART_RxCpltCallback的条件之一:&rx_buf==sizeof(rx_buf)
		HAL_UART_Transmit(&huart1, tx_buf, sizeof(tx_buf), 1000);
		HAL_Delay(1000);

🚩实现数据的不定长接收参考：https://blog.csdn.net/weixin_30616969/article/details/99339828

📚程序源码

链接：https://pan.baidu.com/s/1Cg1OnAM1BDUSjpQZgyracg
提取码：crgy

📙串口中断接收+滴答定时器超时检测实现数据不定长接收（更新补充：2024-5-25）

串口接收中断配合滴答定时器超时检测，实现数据不定长接收。滴答定时器步长单位1ms,在串口低速率通讯下，字节输出数据小于1ms,设定一个超时接收即可实现。

🥕虽然没有空闲中断+DMA方式好，但是也算是实现对不定长数据的接收，使用条件有写限制，如需要更高的通讯速率，需要匹配一个专门的定时器来做检测判断。

📝滴答中断回调函数处理内容：

void HAL_SYSTICK_Callback(void)
{
  static uint8_t count = 0;
  static uint8_t Rx_Data_Flag2 = 0;
  if (Rx_Data_Flag == 1)
  {
    Rx_Data_Flag = 0;
    Rx_Data_Flag2=1;
    count = 0;//清空
  }
if (Rx_Data_Flag2 == 1)
{
 if (++count > 3)//接收超时3ms
    {
      Rx_Data_Flag2 = 0;
      Receive_Data_COMPLETE = 1;
      count = 0;
    }
}
}

📄串口接收中断回调处理函数内容：

/*重写串口接收中断回调函数*/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if (huart->Instance == USART1)
  {
    //			HAL_UART_Transmit(&huart1, &rx_buf, 1, 1000);//sizeof(rx_buf)
    //			HAL_UART_Receive_IT(&huart1, &rx_buf, 1);//sizeof(rx_buf)
    rx_buf[r_count++] = r_data;
    HAL_UART_Receive_IT(&huart1, &r_data, 1);
    Rx_Data_Flag = 1;
    if (r_count >= sizeof(rx_buf))
    {
   //    r_count = 0;
      rx_buf_overflow=1;//溢出标志
      Receive_Data_COMPLETE = 1;//接收完成标志

    }

    HAL_UART_Receive_IT(&huart1, &r_data, 1);

  }
}

📜main函数：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
  /* 开启 USART 1 中断 */
  HAL_UART_Receive_IT(&huart1, &r_data, 1); // 能够进入回调函数HAL_UART_RxCpltCallback的条件之一:&rx_buf==sizeof(rx_buf)
  // HAL_UART_Transmit(&huart1, tx_buf, sizeof(tx_buf), 1000);
  HAL_Delay(1000);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    if (1==Receive_Data_COMPLETE&&r_count>0)
    {
      Receive_Data_COMPLETE = 0;
      HAL_UART_Transmit(&huart1, rx_buf, r_count, 1000);
      r_count = 0;
//      Rx_Data_Flag = 0;
    }
    if (rx_buf_overflow)
    {
      rx_buf_overflow = 0;
      HAL_UART_Transmit(&huart1, "rx_buf overflow!\r\n", 16, 1000);
			HAL_UART_Transmit(&huart1, rx_buf, r_count, 1000);


    }
  }
  /* USER CODE END 3 */
}

📚接收中断+滴答定时器检测，测试源码：

链接：https://pan.baidu.com/s/1CFDO57hIIfPuhYvf7M1BJw?pwd=cgf8
提取码：cgf8

📙hal库串口接收中断补充说明（2025-4-24）

使用hal库串口中断标准配置和执行流程

使能串口接收中断。

 __HAL_UART_ENABLE_IT(&huart1, UART_IT_RXNE);/*使能串口接收断 */

设置串口中断接收缓存

HAL_UART_Receive_IT(&huart1, &rx_data, 1); // 启动单字节接收中断

重写串口接收中断回调函数：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if (huart->Instance == USART1)//涉及多串口判断
  {
//处理接收的数据放这里
 HAL_UART_Receive_IT(&huart1, &rx_data, 1);//重新开启串口中断接收
  }
 }

串口接收空闲中断

使能串口接收空闲中断。

__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);

设置串口空闲中断接收缓存

#define RX_BUFFER_SIZE 256
uint8_t rx_buffer[RX_BUFFER_SIZE];

HAL_UARTEx_ReceiveToIdle_IT(&huart1, rx_buffer, RX_BUFFER_SIZE);

重写串口接收空闲中断回调函数：

void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
  if (huart->Instance == USART1)
  {

// 重新启动接收
        HAL_UARTEx_ReceiveToIdle_IT(&huart1, rx_buffer, RX_BUFFER_SIZE);
  }
}
