Klayout教程(二)如何绘制圆形,不同图案,添加文字

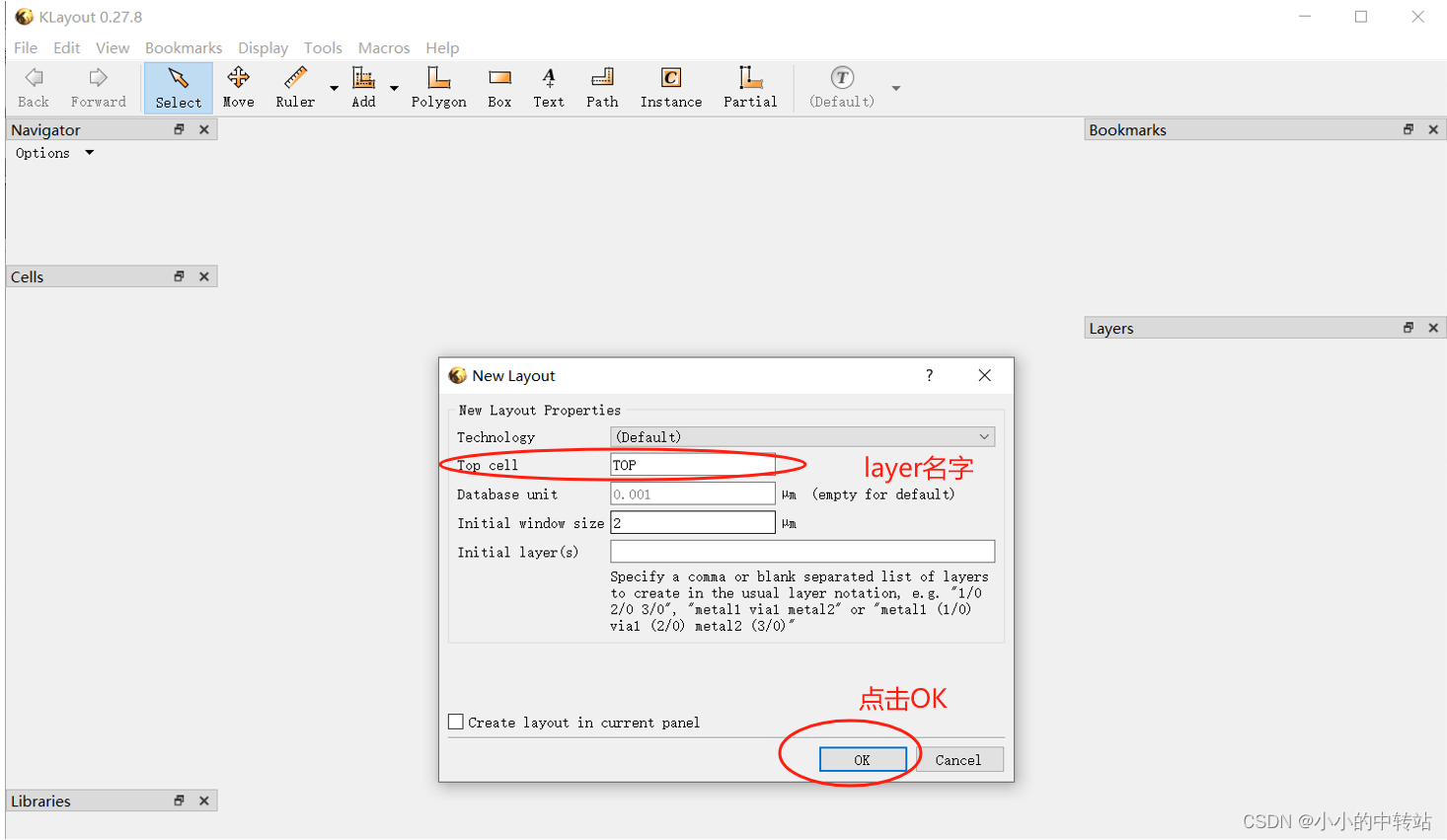

  • 新建Layout

首先我们简历一个图层,菜单栏中选择File——New Layout——点击OK

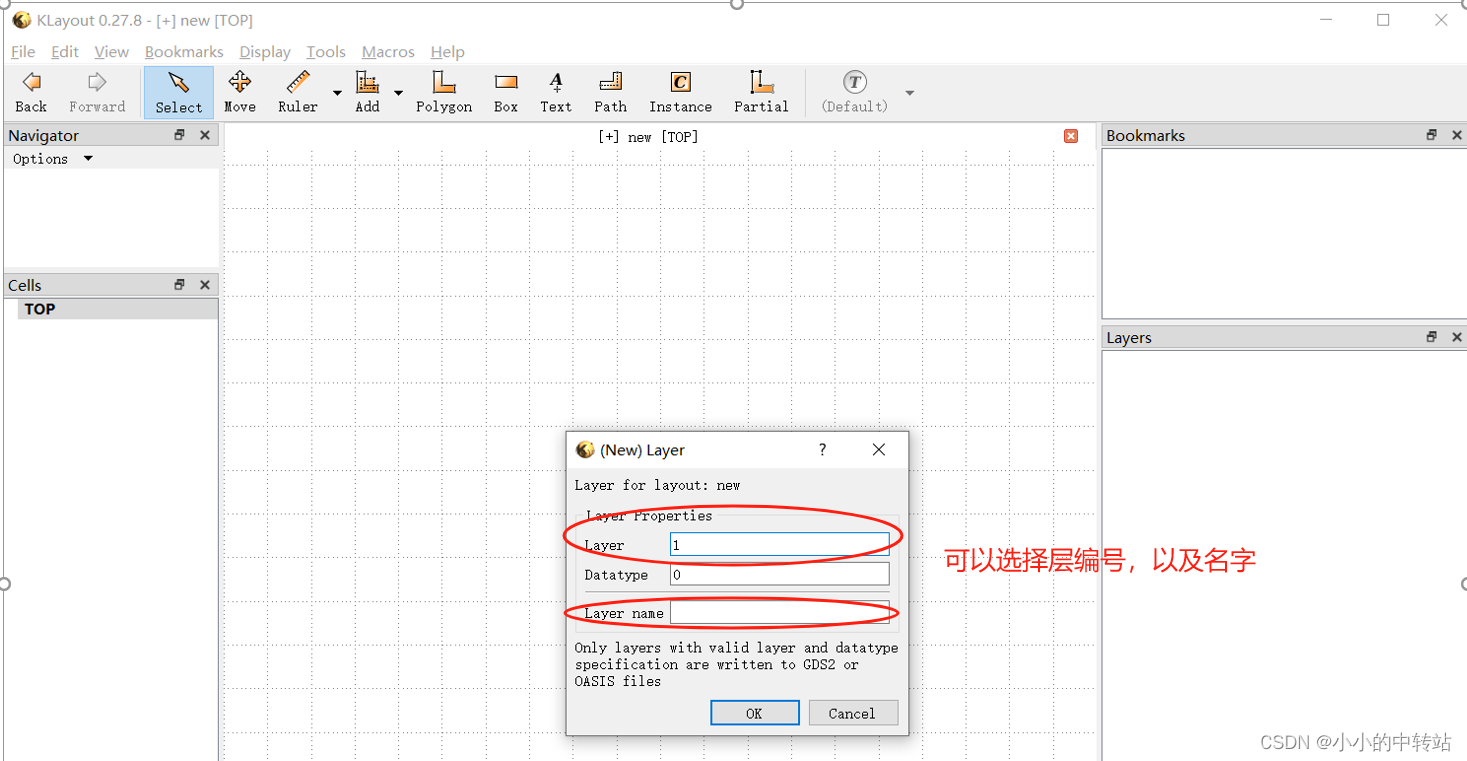

  • 新建Layer

菜单栏中选择Edit——Layer——New Layer

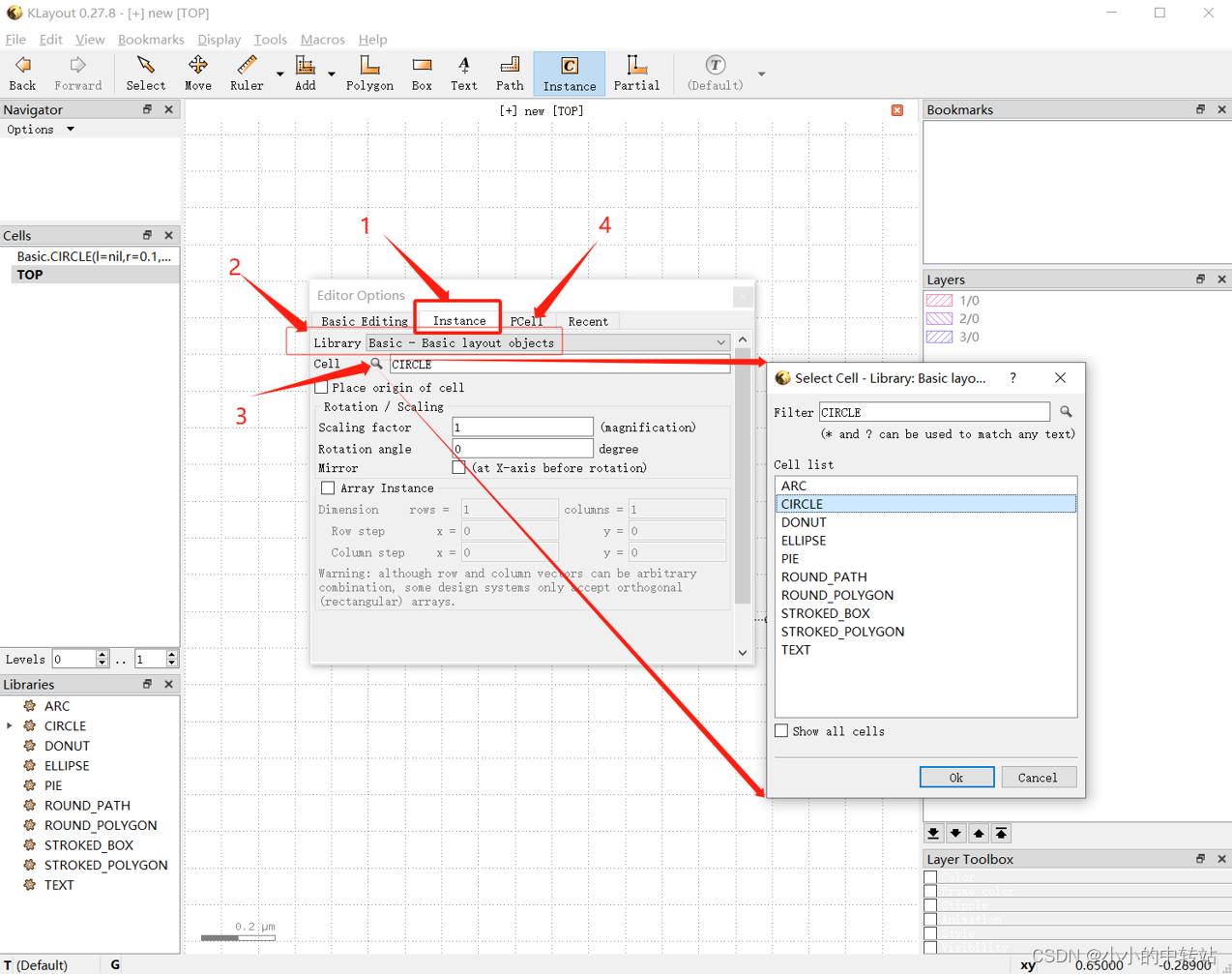

  • 选择Instance-画圆

选择instance——Library(选择Basic layout objects)——cell(点击放大镜,会出现很多cell list)(里面有ARC / CIRCLE / DONUT / ELLIPSE / PIE / TEXT)——选择CIRCLE,点击OK——选择PCell

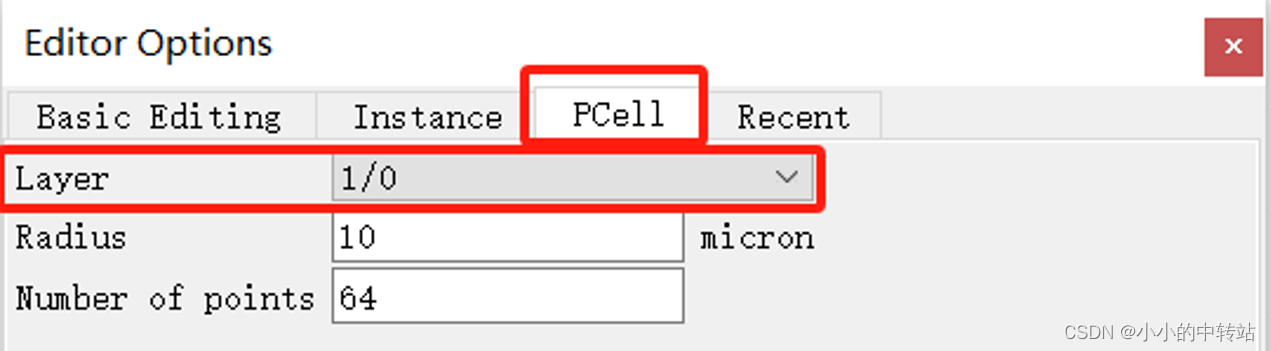

PCell中包含以下三个:

Layer为图层

Radius为圆半径

Number of points为绘制该图案的点数

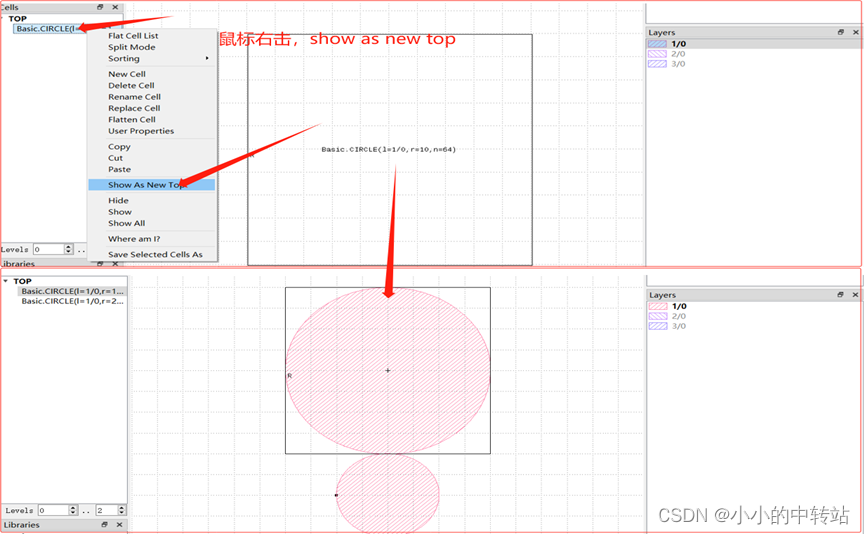

 画好后鼠标右击cells处,选择其show as new top,这样才可以显示图案出来

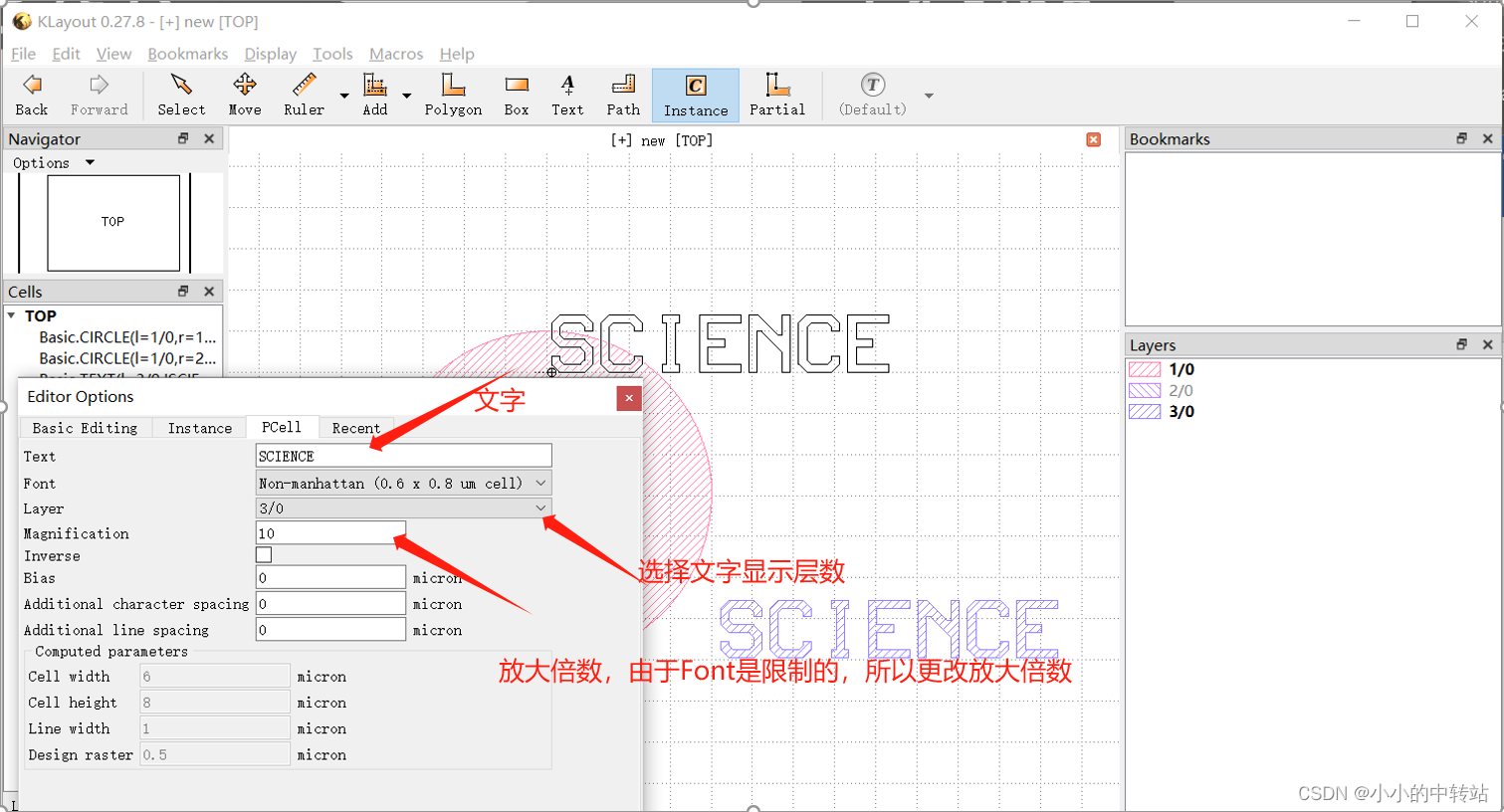

  • 显示字体

选择instance——Library(选择Basic layout objects)——cell(点击放大镜,会出现很多cell list)(里面有ARC / CIRCLE / DONUT / ELLIPSE / PIE / TEXT)——选择Text,点击OK——选择PCell

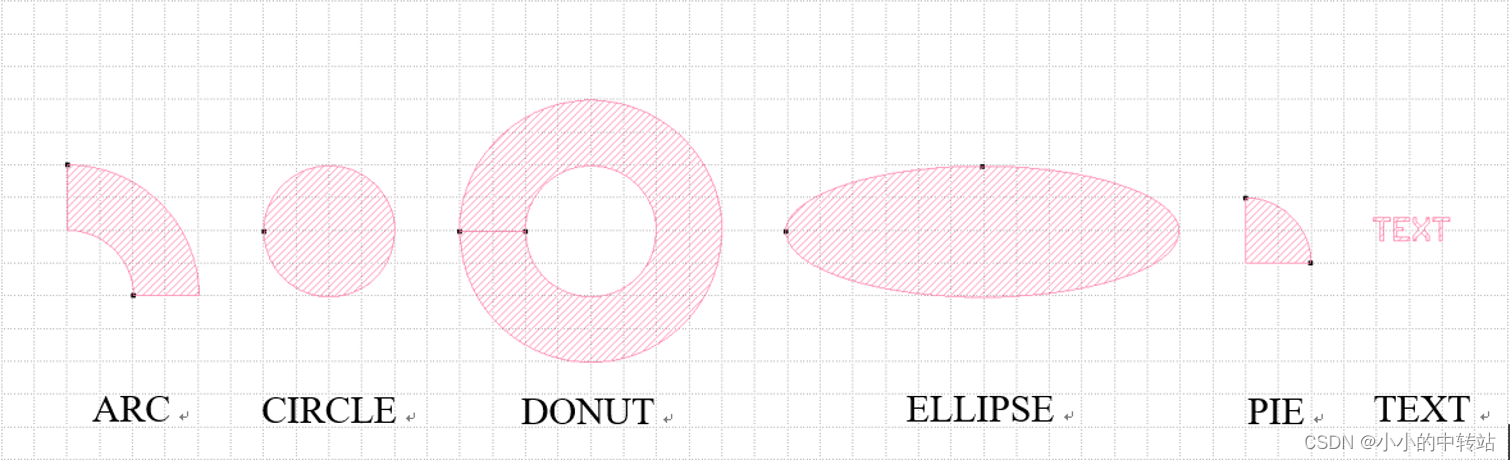

  • Instance_Basic 中能画的图案汇总:可自行探索
