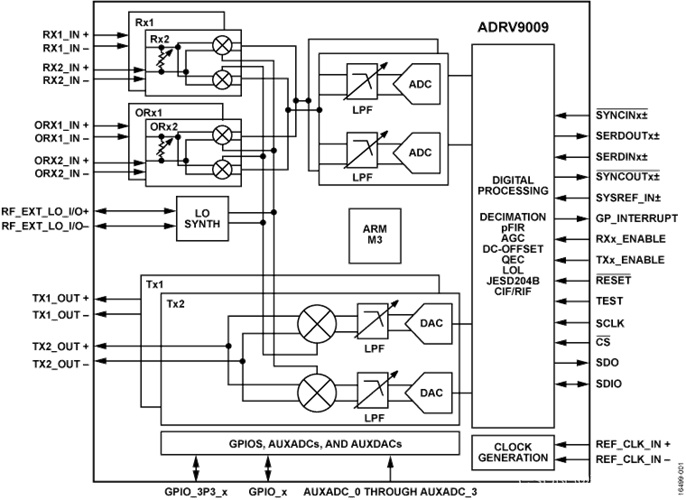

ADRV9009系统初始化流程

来源自 《ADRV9008-1-W-9008-2-W-9009-W-Hardware-Reference-Manual-UG-1295 》 PG93



下面描述ADRV9009初始化流程

芯片初始化顺序

初始化序列由API调用和特定于硬件平台的用户定义函数调用组成。API函数执行收发器配置、校准和控制等所必要的任务。用户需要根据硬件平台的要求，将其代码插入到初始化序列中。这些平台要求包括但不限于：用户时钟设备、用户FPGA/专用集成电路（ASIC）/JESD204B接口、数据路径控制以及由应用程序管理的各种系统检查。/src/example/headless.c文件中包含的源代码提供了一个基本的初始化序列和代码注释，以帮助指导用户插入特定于应用程序的代码。

设备初始化顺序

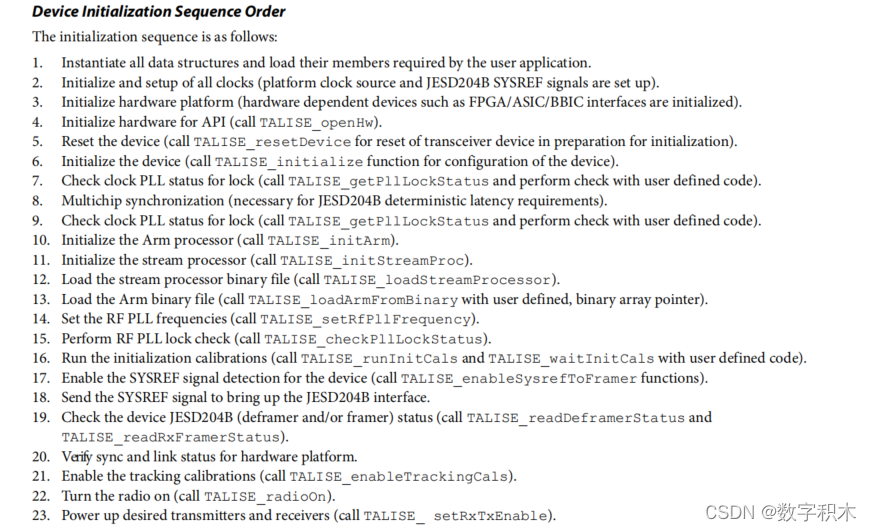

1，对用户应用程序所需的所有数据结构进行实例化并加载其成员。

2，初始化和设置所有时钟。（设置平台时钟以及JESD204B SYSREF 信号。）

3，初始化硬件平台(初始化FPGA/ASIC/BBIC接口等硬件相关设备)。BBIC（基带集成电路）。

4，硬件初始化。（调用 TALISE_openHw ）

5，设备复位。（ 调用 TALISE_resetDevice 重新设置收发器设备，为初始化做好准备 ）

6，初始化设备 。 （ 调用 TALISE_initialize 函数用于设备的配置 ）

7，检查时钟锁相环状态是否锁定 。 （ 调用 TALISE_getPllLockStatus 并执行用户自定义代码进行检查 ）

8，多片同步。 （ JESD204B确定性延迟要求所必需 ）

9，检查时钟锁相环状态是否锁定 。 （ 调用 TALISE_getPllLockStatus 并执行用户自定义代码进行检查 ）

10，初始化arm 处理器 。( 调用 TALISE_initArm).

11，流处理器初始化 。 （ 调用 TALISE_initStreamProc ）

12，加载流处理器二进制文件 。 （调用 TALISE_loadStreamProcessor ）

13，加载arm 二进制文件 。（ 调用 TALISE_loadArmFromBinary ）

14，设置RF PLL频率 。 （ 调用 TALISE_setRfPllFrequency）

15，执行RF PLL 锁定检查。（ 调用 TALISE_checkPllLockStatus ）

16，运行初始化校准（ 调用 TALISE_runInitCals 和 TALISE_waitInitCals）

17，为设备启用SYSREF信号检测（ 调用 TALISE_enableSysrefToFramer ）

18，发送SYSREF信号，以打开JESD204B接口

19，检查设备JESD204B(deframer ，Framer)状态。（ 调用 TALISE_readDeframerStatus 和

TALISE_readRxFramerStatus）

20，验证硬件平台的同步和链接状态。

21，启用跟踪校准。（ 调用 TALISE_enableTrackingCals ）

22，启动无线电。（ 调用 TALISE_radioOn ）

23，启动所需的发射机和接收器（ 调用 TALISE_ setRxTxEnable ）

系统关闭

设备关机顺序如下：

1，关闭无线电。（ 调用 TALISE_radioOff ）

2，将设备置于安全状态进行停机。（ 调用 TALISE_shutdown ）

3，关闭设备的外部硬件。 （ 调用 TALISE_closeHw ）
