基于 C++(MSVC) 和 OpenGL 的简单画图工具

simple-openl-graphic-tool

源代码可从本项目仓库下载：
📌github
📌gitee

✨基于 C++(MSVC) 和 OpenGL 的简单画图工具✨ 通过橡皮筋技术动态绘制图形；Liang-Barsky 算法批量裁剪直线、折线；椭圆的中点 Bresenham 算法绘制椭圆。

📌包含可执行文件，环境配置指南。

个人网站：www.bytesc.top

个人博客：blog.bytesc.top

🔔 如有项目相关问题，欢迎在本项目提出issue，我一般会在 24 小时内回复。

源代码

C++ 源代码文件。如果在 visual studio 2022 以外的其它 OpenGL 环境运行，使用以下代码文件即可。

│  simple-openl-graphic-tool.cpp   # 主要源代码文件，项目入口
│  lineClipping.cpp  # Liang-Barsky 算法
│  lineClipping.h
│  onMidPointEllispe.cpp # Bresenham 算法
│  onMidPointEllispe.h

页面展示

Liang-Barsky 算法裁剪折线

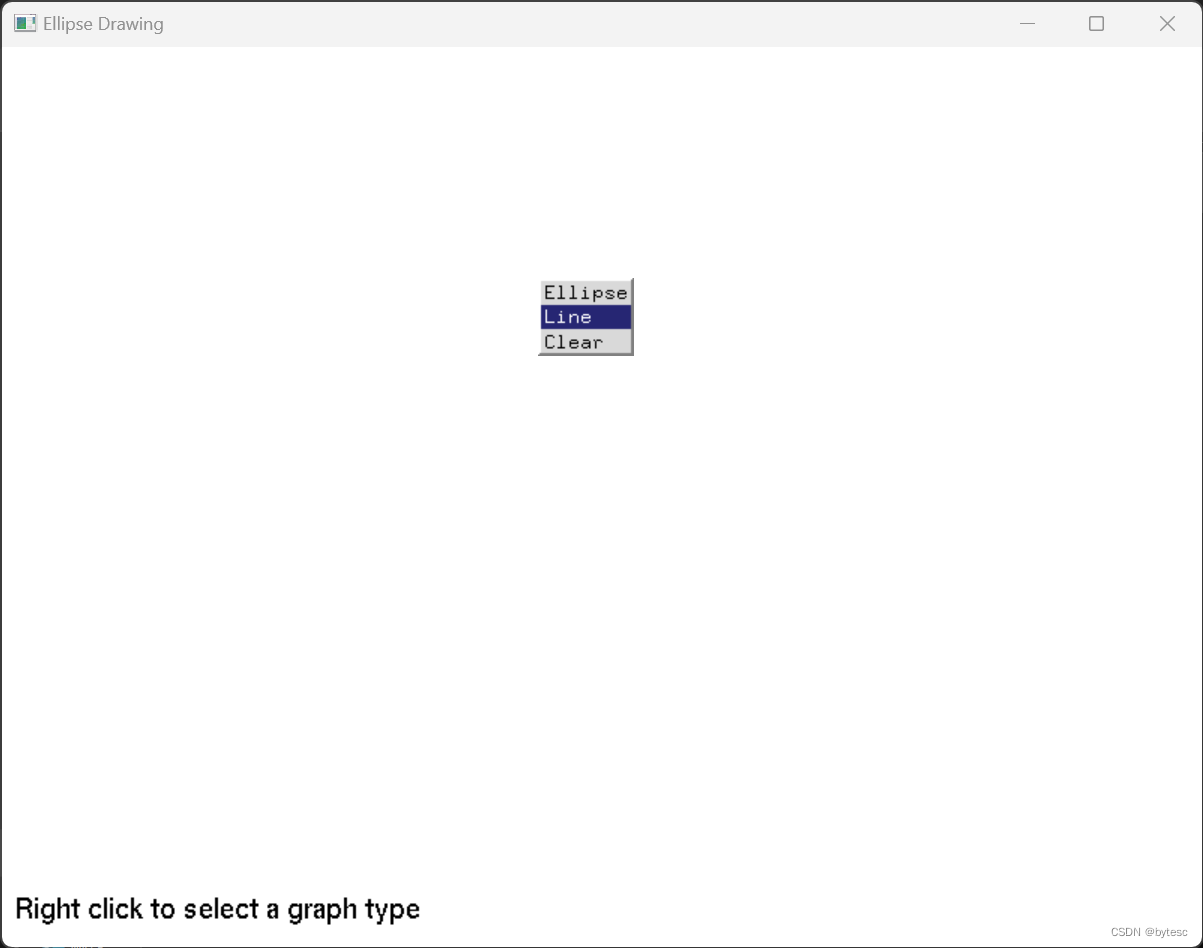

右键选中 Line 菜单开始画图折线

键盘按 P 进入画图模式。（注意，所有键盘操作必须切换到英语输入法，中文输入法无效）

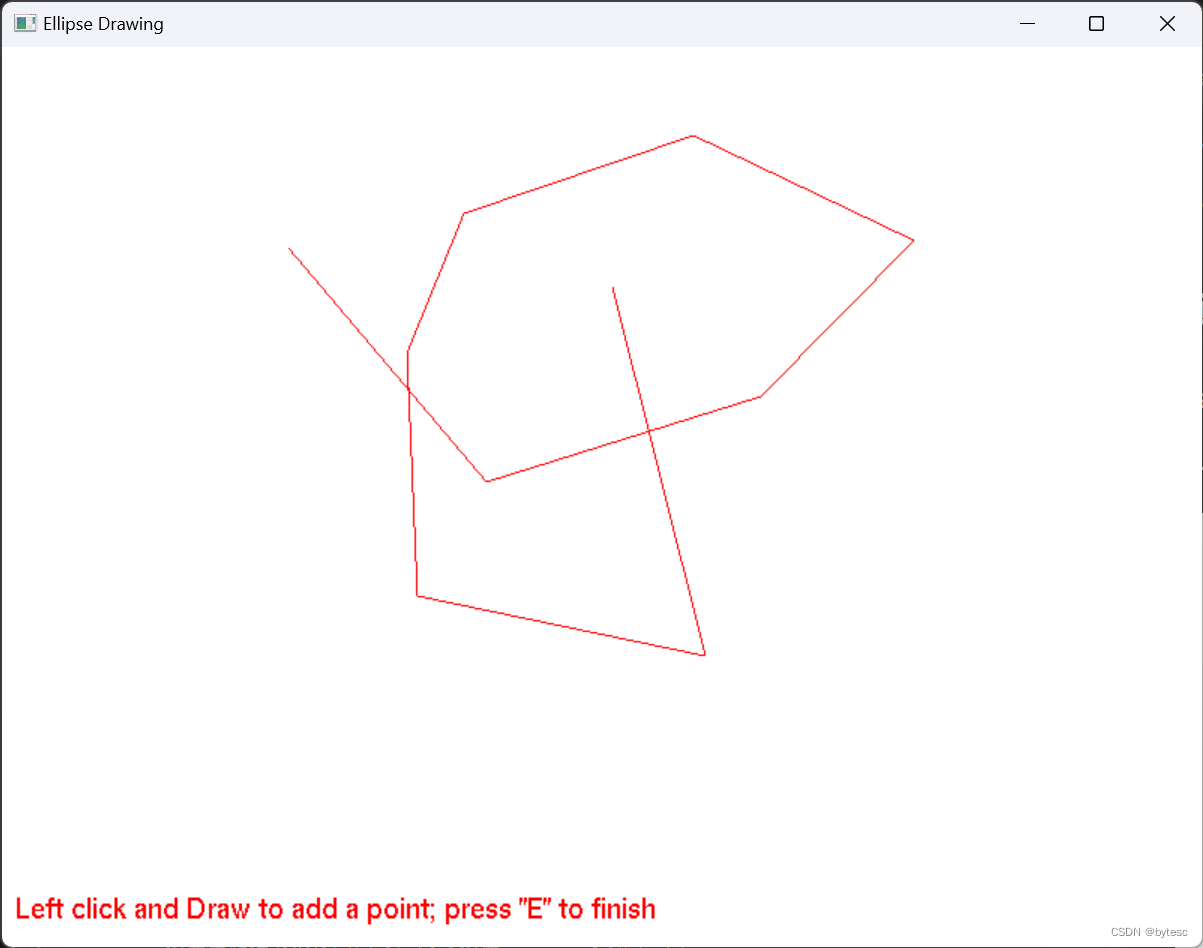

之后按住左键确定开始点，按住左键拖动画折线，松开左键即确定一个顶点，再按左键即可继续。

键盘按 E 进入裁剪模式。（注意，所有键盘操作必须切换到英语输入法，中文输入法无效）

按住左键拖动裁剪框，松开确定框的大小。

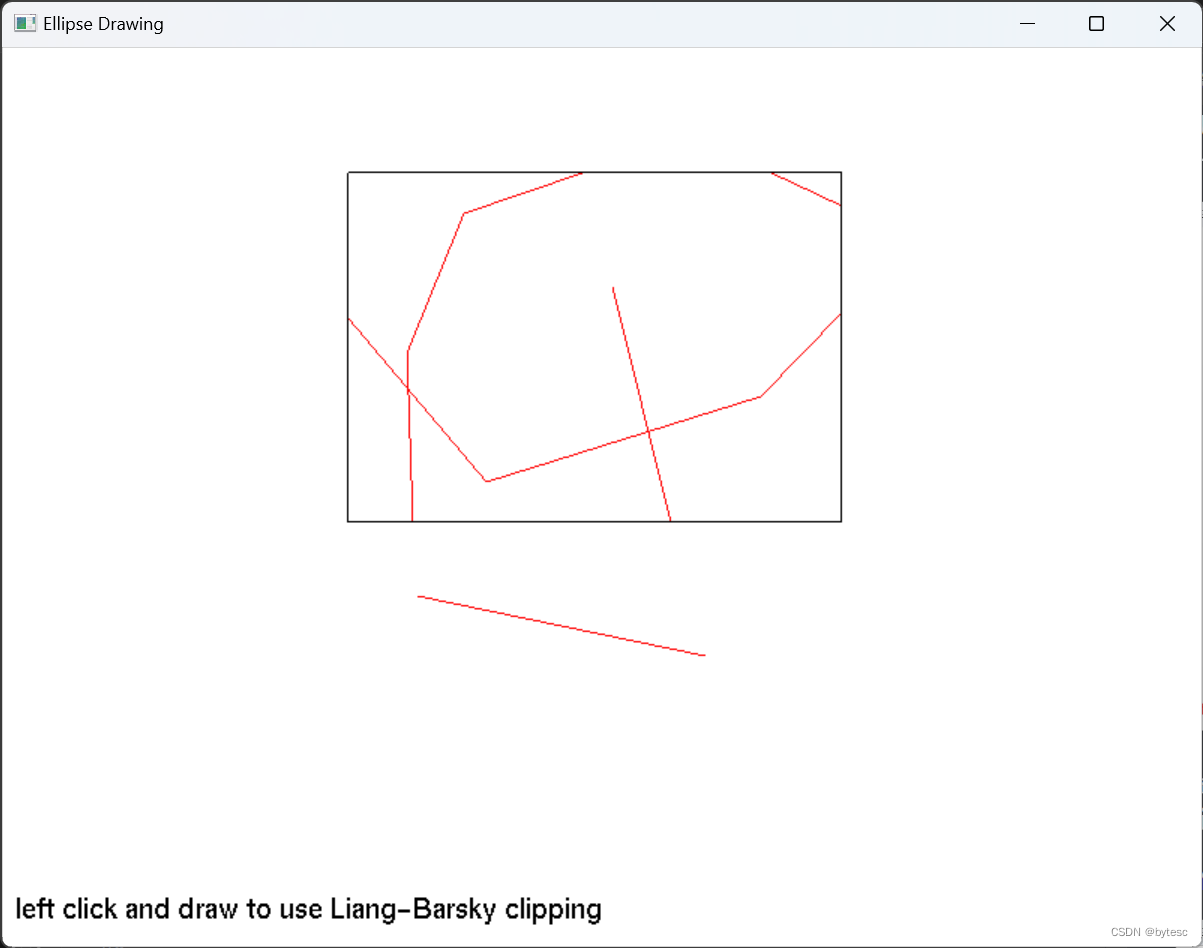

键盘按 C ，程序将使用 Liang-Barsky 算法按照裁剪框裁剪折线。

Bresenham 算法画椭圆

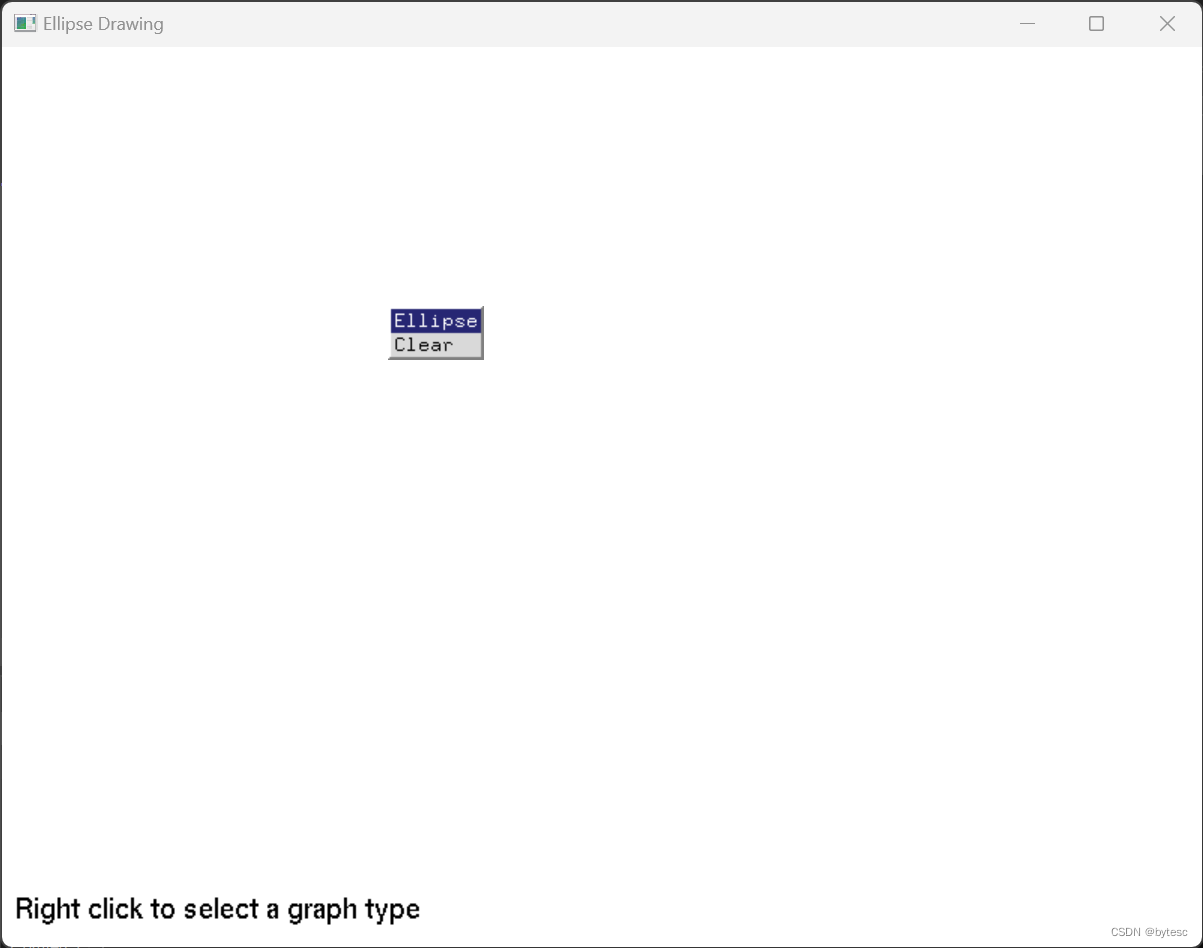

右键选中 ellipse 菜单开始画图

按住左键拖动，即可画图

可连续画多张图，右键选择clear菜单项可清空

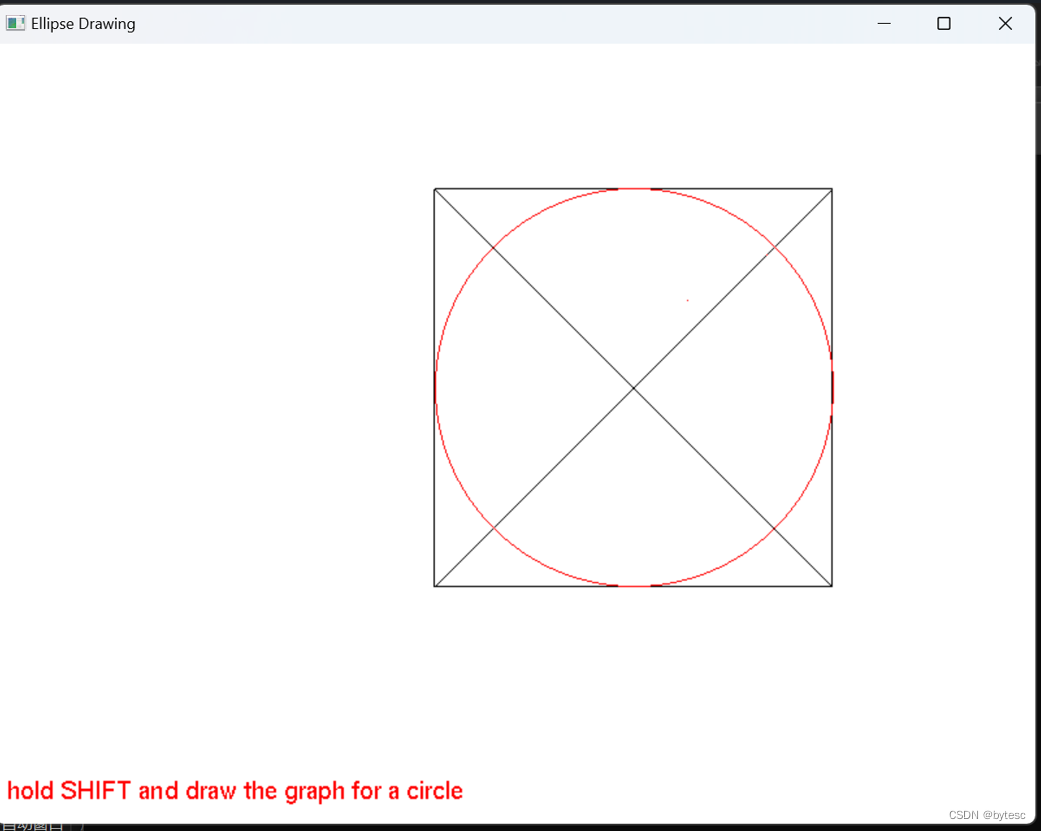

按住左键拖动鼠标画图时，同时按住shift可以画正圆

运行环境

运行环境

• windows 11
• Visual Studio 2022
• OpenGL
  • glfw-3.3.8.bin.WIN64
  • glutdlls37beta

不配置环境

如果仅运行可执行文件，不修改和调试，无需配置环境。

可执行文件在项目目录下的 x64/debug/simple-openl-graphic-tool.exe 鼠标双击即可。

环境配置

配置方法参考这篇我转载的知乎文章 VS2022的openGL环境搭建（完整篇）

Visual Studio 2022 配置 OpenGL 所需相关资源和指南（转载非原创）在 conf 文件夹内。

conf/Exported.vssettings 文件为导出的 visual studio 配置

项目结构

源代码

C++ 源代码文件。如果在 visual studio 2022 以外的其它 OpenGL 环境运行，使用以下代码文件即可。

│  simple-openl-graphic-tool.cpp   # 主要源代码文件，项目入口
│  lineClipping.cpp  # Liang-Barsky 算法
│  lineClipping.h
│  onMidPointEllispe.cpp # Bresenham 算法
│  onMidPointEllispe.h

vs 工程目录

visual studio 2022 工程目录

│  .gitignore
│  LICENSE
│  lineClipping.cpp
│  lineClipping.h
│  onMidPointEllispe.cpp
│  onMidPointEllispe.h
│  packages.config
│  README.md
│  simple-openl-graphic-tool.cpp   # 主要源代码文件，项目入口
│  simple-openl-graphic-tool.sln
│  simple-openl-graphic-tool.vcxproj
│  simple-openl-graphic-tool.vcxproj.filters
│  simple-openl-graphic-tool.vcxproj.user
│
├─conf
│      conf.pdf  # 配置指南
│      Exported.vssettings # 导出的visual-studio配置
│      glad.zip
│      glfw-3.3.8.bin.WIN64.zip
│      glutdlls37beta.zip
│
├─packages
├─readme_img
│
└─x64
    ├─Debug
    │  │  freeglut.dll
    │  │  glew32.dll
    │  │  glewinfo.exe
    │  │  glfw3.dll
    │  │  simple-openl-graphic-tool.exe  # 可执行文件入口
    │  │  simple-openl-graphic-tool.exe.recipe
    │  │  simple-openl-graphic-tool.ilk
    │  │  simple-openl-graphic-tool.log
    │  │  simple-openl-graphic-tool.obj
    │  │  simple-openl-graphic-tool.pdb
    │  │  simple-openl-graphic-tool.vcxproj.FileListAbsolute.txt
    │
    └─Release
        │  freeglut.dll
        │  glew32.dll
        │  glewinfo.exe
        │  glfw3.dll
        │  lineClipping.obj
        │  onMidPointEllispe.obj
        │  simple-openl-graphic-tool.exe  # 可执行文件入口
        │  simple-openl-graphic-tool.exe.recipe
        │  simple-openl-graphic-tool.iobj
        │  simple-openl-graphic-tool.ipdb
        │  simple-openl-graphic-tool.log
        │  simple-openl-graphic-tool.obj
        │  simple-openl-graphic-tool.pdb
        │  simple-openl-graphic-tool.vcxproj.FileListAbsolute.txt


运行方法

运行

运行可执行文件无需配置环境，鼠标双击打开 x64/debug/simple-openl-graphic-tool.exe

调试

先按照上文配置环境，然后用 Visual Studio 2022 打开 simple-openl-graphic-tool.sln，源码文件为 simple-openl-graphic-tool.cpp

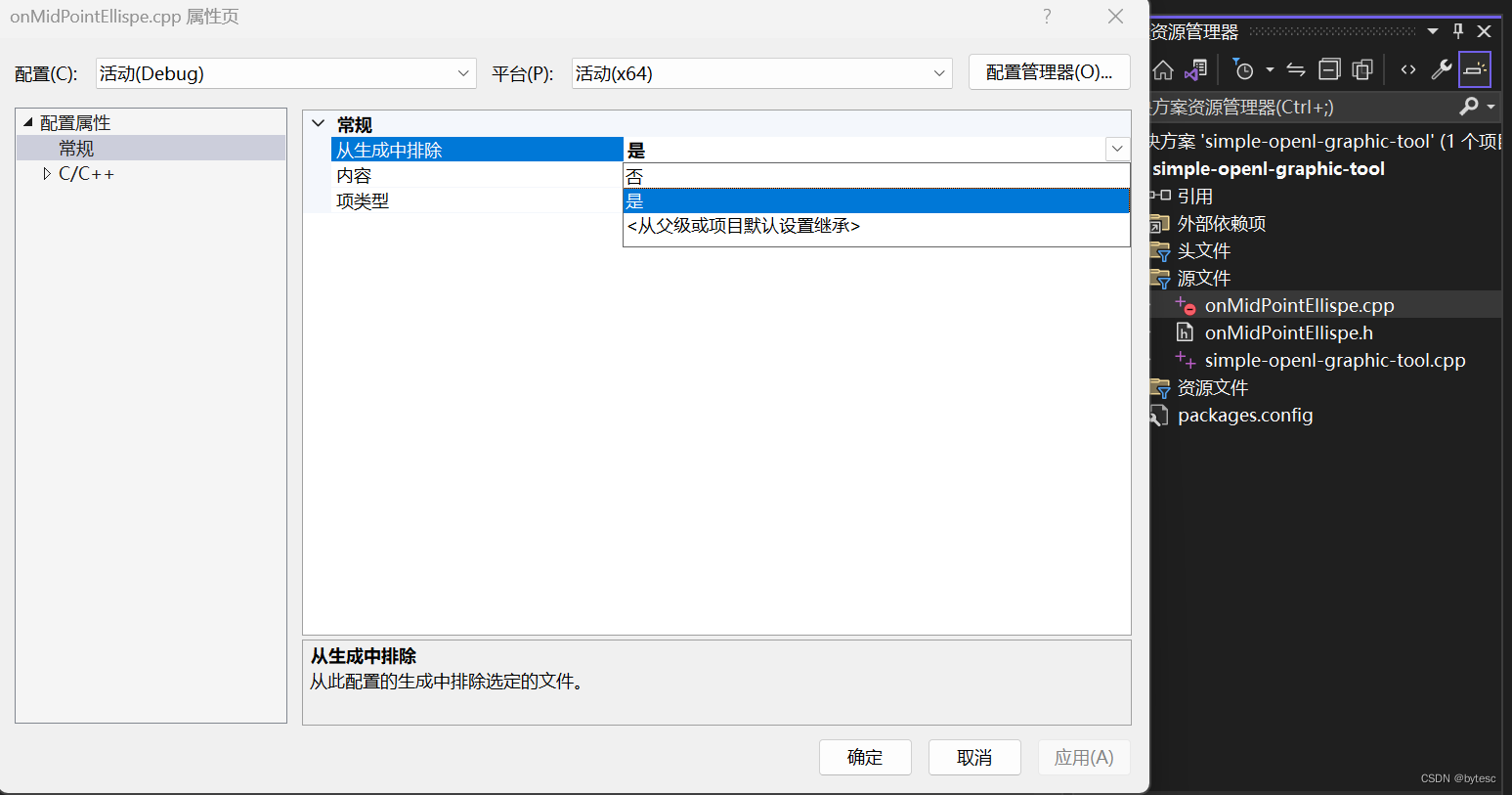

调试前，需要把以下文件从生成中排除，方法如下图：

│  lineClipping.cpp
│  lineClipping.h
│  onMidPointEllispe.cpp
│  onMidPointEllispe.h

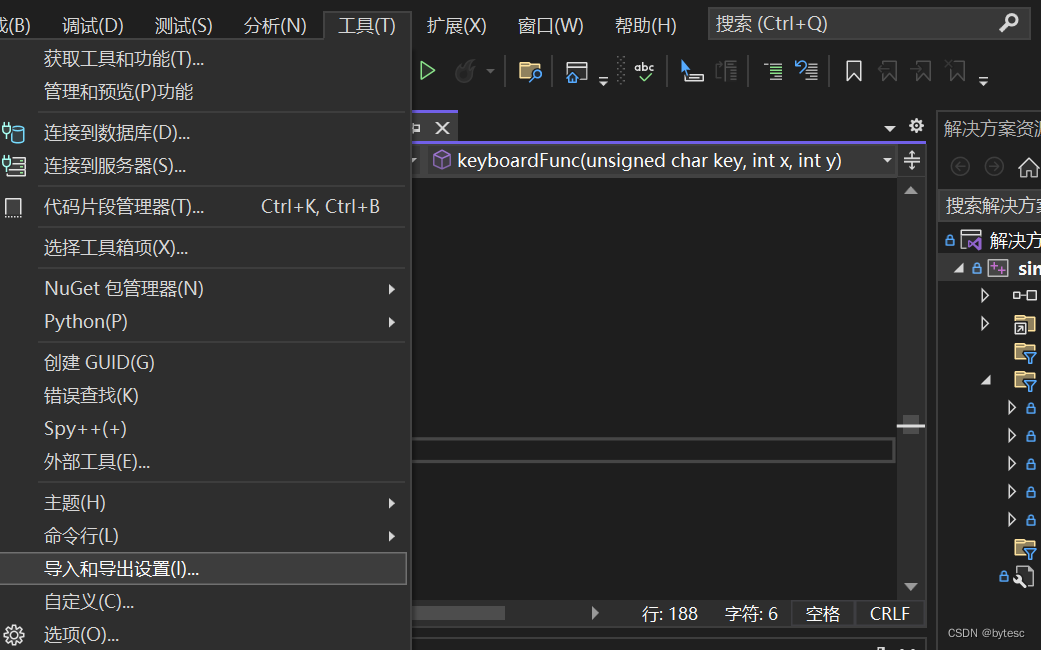

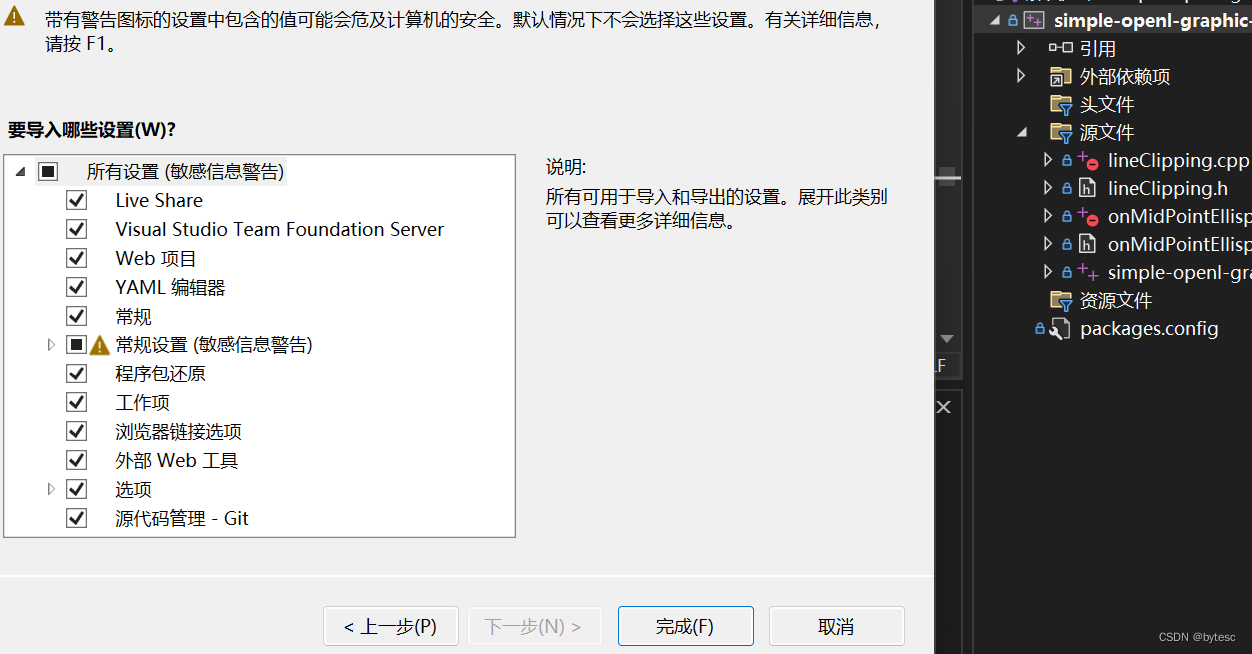

也可从conf/Exported.vssettings 导入的visual-studio配置

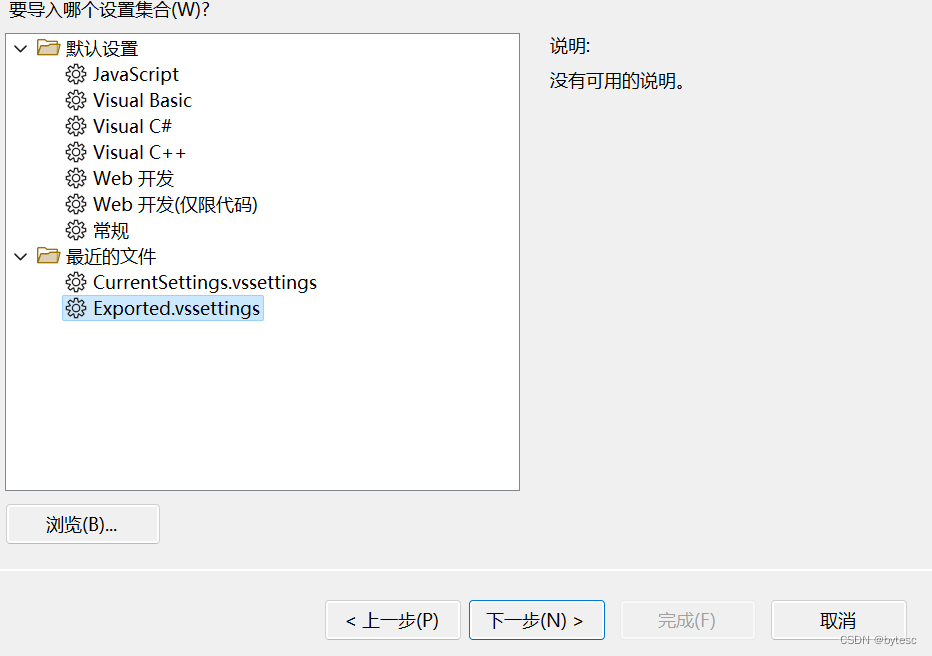

点击浏览 找到并选择 conf/Exported.vssettings

开源许可证

此翻译版本仅供参考，以 LICENSE 文件中的英文版本为准

MIT 开源许可证：

版权所有 © 2023 bytesc

特此授权，免费向任何获得本软件及相关文档文件（以下简称“软件”）副本的人提供使用、复制、修改、合并、出版、发行、再许可和/或销售软件的权利，但须遵守以下条件：

上述版权声明和本许可声明应包含在所有副本或实质性部分中。

本软件按“原样”提供，不作任何明示或暗示的保证，包括但不限于适销性、特定用途适用性和非侵权性。在任何情况下，作者或版权持有人均不对因使用本软件而产生的任何索赔、损害或其他责任负责，无论是在合同、侵权或其他方面。
