10.525Ghz 微波雷达感应基础（二）--FSK模式雷达

FSK简介：

FSK（Frequency-shift keying）是信息传输中使用得较早的一种调制方式,它的主要优点是: 实现起来较容易,抗噪声与抗衰减的性能较好。在中低速数据传输中得到了广泛的应用。最常见的是用两个频率承载二进制1和0的双频FSK系统。看过前边的连续波（CW）雷达后到了FSK调制雷达，雷达的体制不同，所实现的功能就会有差异，所以对雷达信号的进行调制，可以人为去操控来达到目的，比如FSK调制后的雷达可以获得距离信息。当然，对于信号的调制无非也是根据原始发射信号的改变其相位、频率或幅值等达到调制目标。

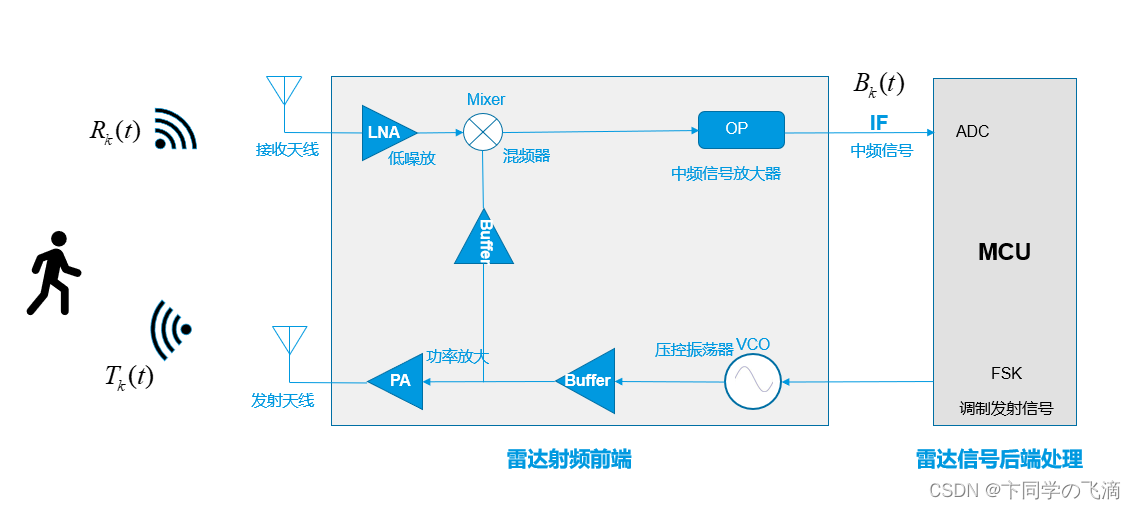

FSK雷达系统架构

如上图所示，单片机通过调制方波信号使内部压控振荡器（VCO）产生X波段高频本振信号 ，在缓冲级（Buffer）的隔离下经功率放大器（PA）放大后从外部发射天线发出；碰到移动目标的回波信号 经外部接收天线接收后再由芯片内部低噪声放大器（LNA）进行低噪声放大，通过混频器（Mixer）与本振信号进行混频，将输出的中频信号送入基带放大器（OP）放大后，再将放大后的中频信号 送入后端处理电路进行相应的操作处理。

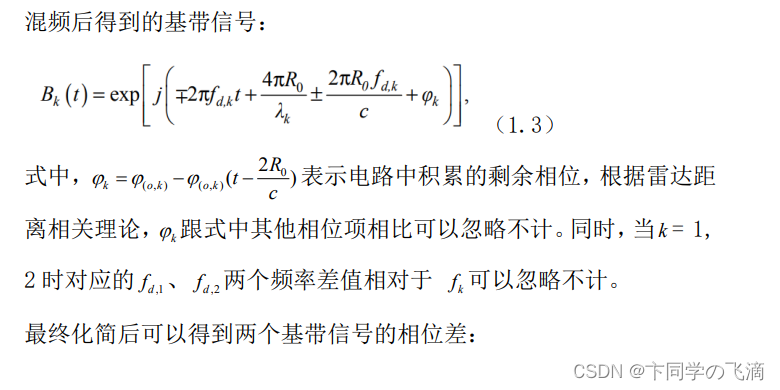

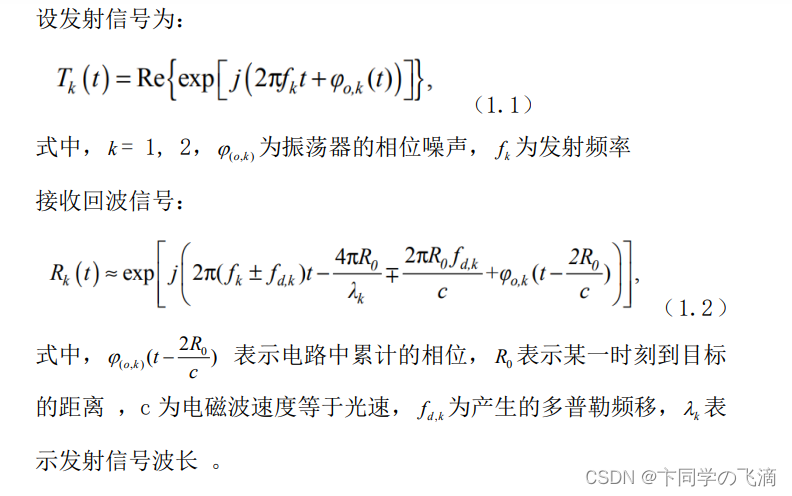

FSK雷达测距推导

FSK 体制特点：

• FSK 调制只能探测移动目标
• FSK 可以探测不同速度的多个目标
• FSK 调制测距精度取决于后端信号处理，与雷达本身的调制带宽无关
• FSK 调制具有调制简单、不受线性/非线性问题影响等特点
• VCO 信号产生过程较为简单，但采样和相位测量过程比较复杂

电子版 FSK体制雷达推导
