华为V5服务器SAS/SATA硬盘常亮黄灯及解决方案

SAS/SATA硬盘指示灯

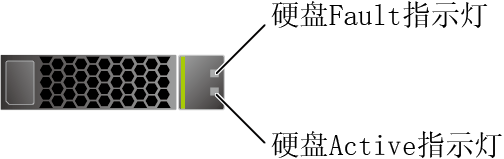

图2-43 SAS/SATA硬盘指示灯





表2-14 SAS/SATA硬盘指示灯说明

硬盘Active指示灯（绿色）	硬盘Fault指示灯（黄色）	状态说明
常亮	熄灭	硬盘在位。
闪烁（4Hz）	熄灭	硬盘处于正常读写状态或重构主盘状态。
常亮	闪烁（1Hz）	硬盘被定位。
闪烁（1Hz）	闪烁（1Hz）	硬盘处于重构从盘状态。
熄灭	常亮	RAID组中硬盘被拔出。
常亮	常亮	硬盘故障。



问题描述

新装的2288H V5处理器某些硬盘亮起黄灯,在iBMC页面可以发现其硬盘告警信息。起初以为这些磁盘损坏,但实际上并不是所有磁盘都坏了,通过一些设置可以“修复”这些告警磁盘,让其能正常使用。

告警信息

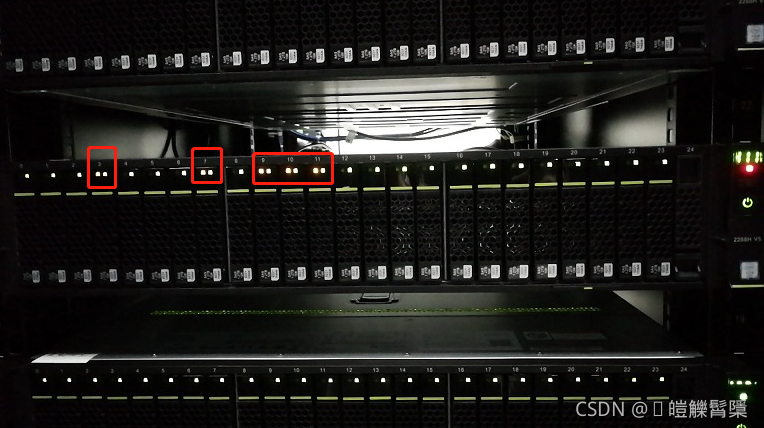

硬盘上黄灯和绿灯同时常亮



处理过程

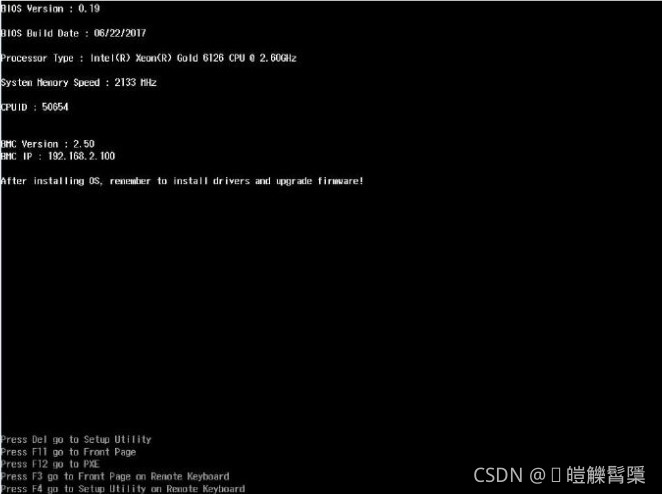

重启服务器,当出现以下界面时按 DELETE 键

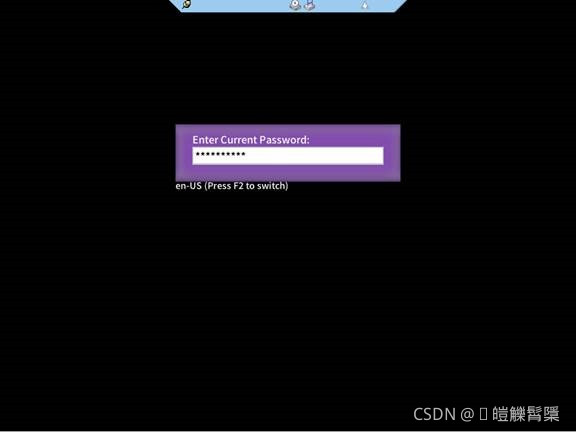

等待一段时间后可以进入BIOS登录界面,输入默认密码（V5服务器BMC默认账户密码为Administrator/Admin@9000）

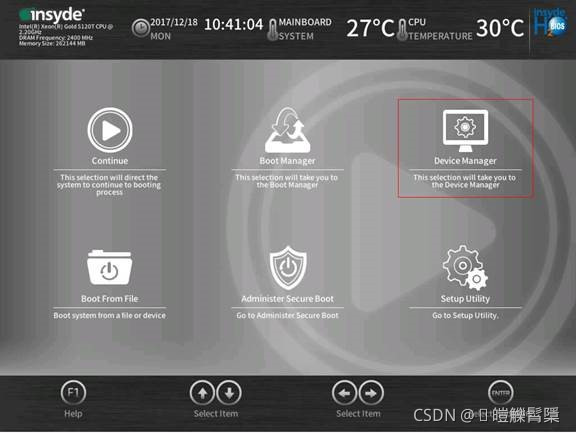

进入BIOS管理界面,选择DeviceManager

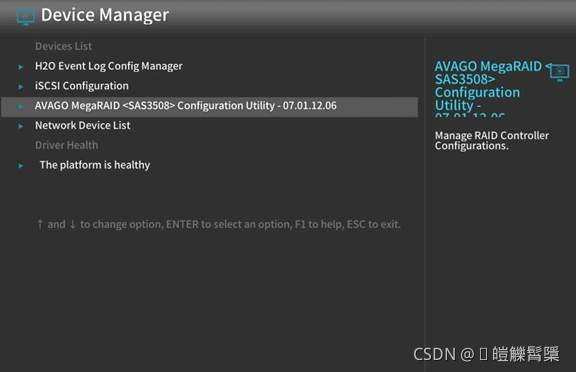

进入磁盘管理,选择RAID卡

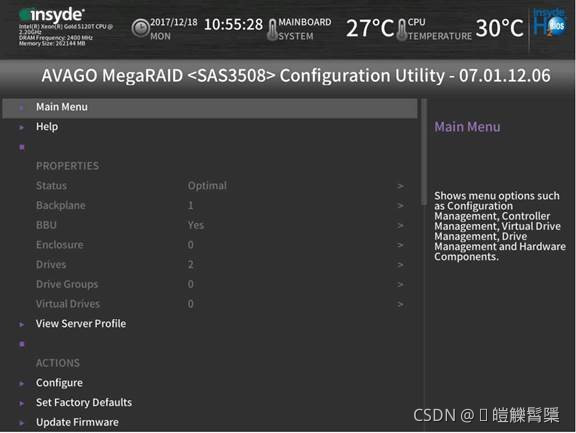

进入RAID卡主界面，选择 Main Menu

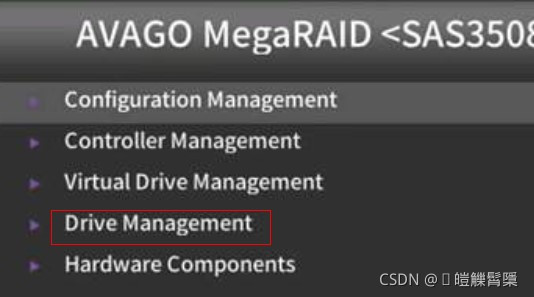

选择Drive Management

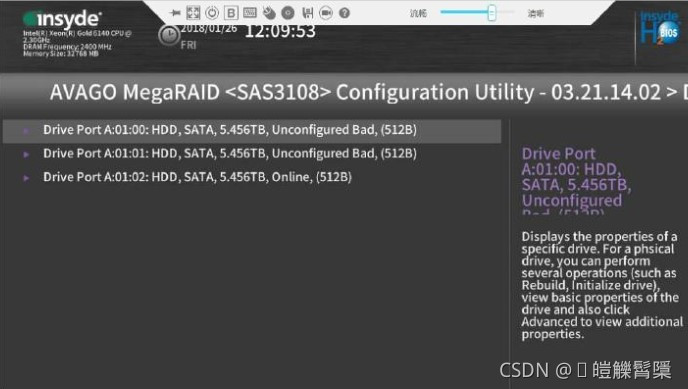

可以查看当前各硬盘状态

可以发现某些磁盘状态为“Unconfigured Bad“,而这些磁盘也就是BMC也没中的告警磁盘(亮黄灯磁盘)。表明这些磁盘的设置有错误,应重新设置

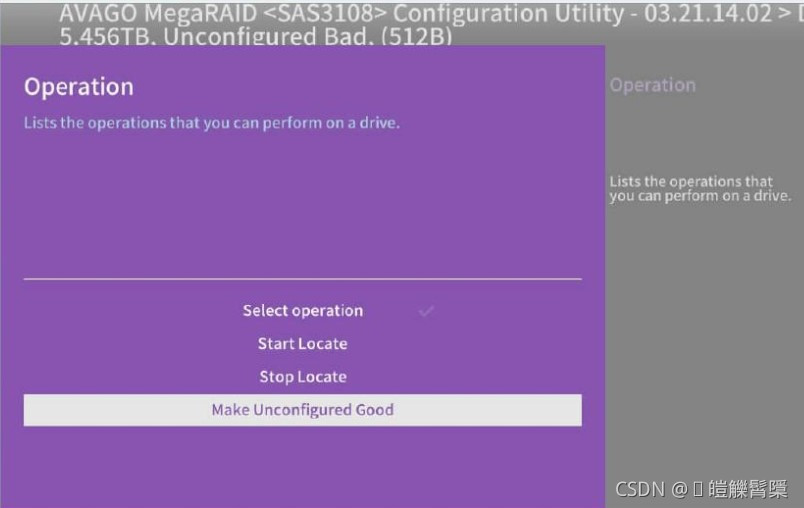

首先,将光标移到告警硬盘,回车后选择”Make Unconfigured Good“

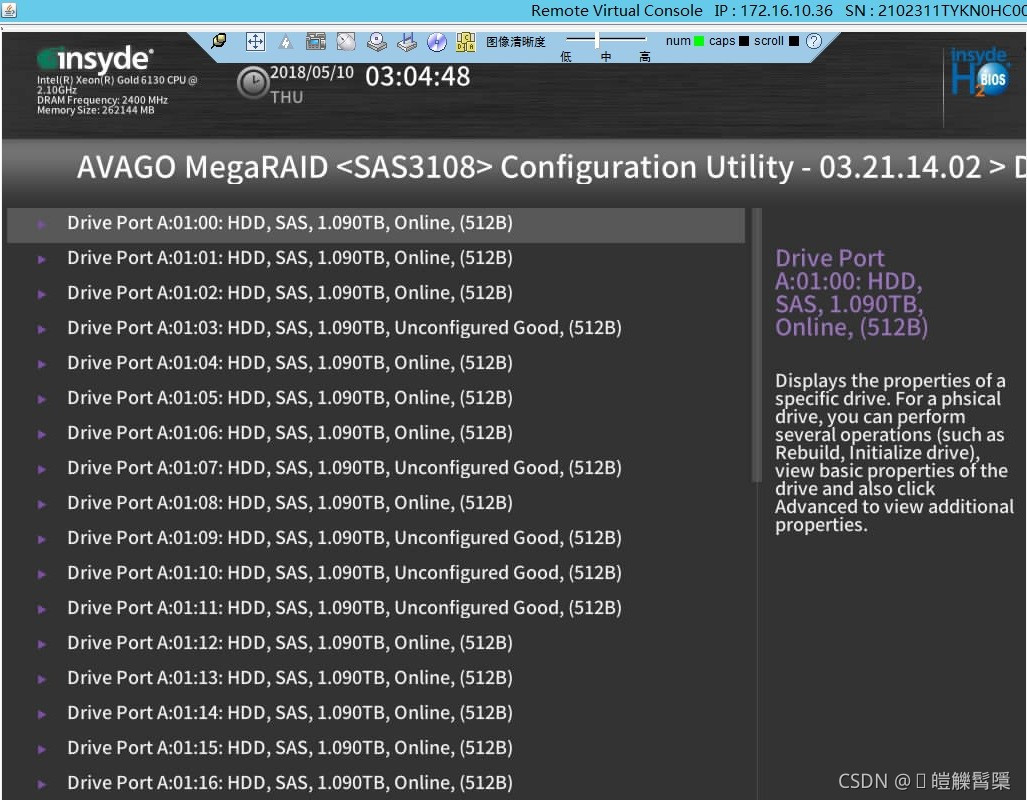

 看硬盘状态能否变为”Unconfigured Good“,即下图所示状态

如果可以,标示这些磁盘告警已经解除,黄灯熄灭,恢复正常使用。

如果仍然为“Unconfigured Bad“或变为”(Foreign)Unconfigered Bad”,需要以下处理:

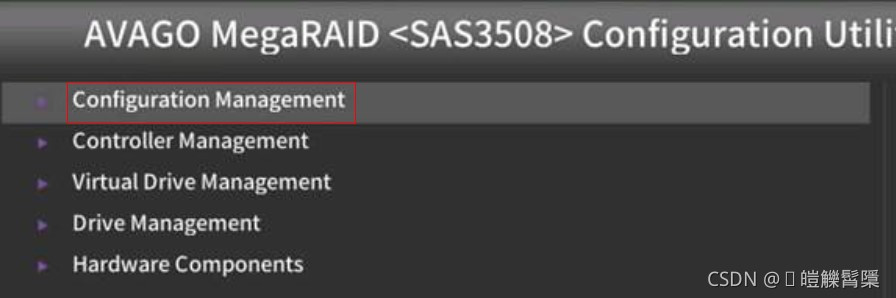

ESC进入这个页面,这次进入Configuration Management

选择Cleaer Foreigner Configuration,然后再进入以下页面,会发现有些告警硬盘的Foreign会消除,再次选择告警硬盘,回车后选择”Make Unconfigured Good“,最后应该可以变成以下状态。如果仍有Bad的盘,应该即为坏盘

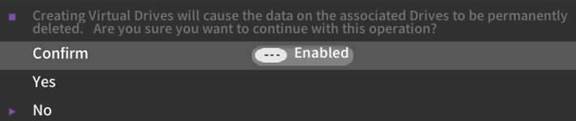

然后在BIOS界面中保存设置应如下操作才能成功
