车载显示屏黑屏故障的分析

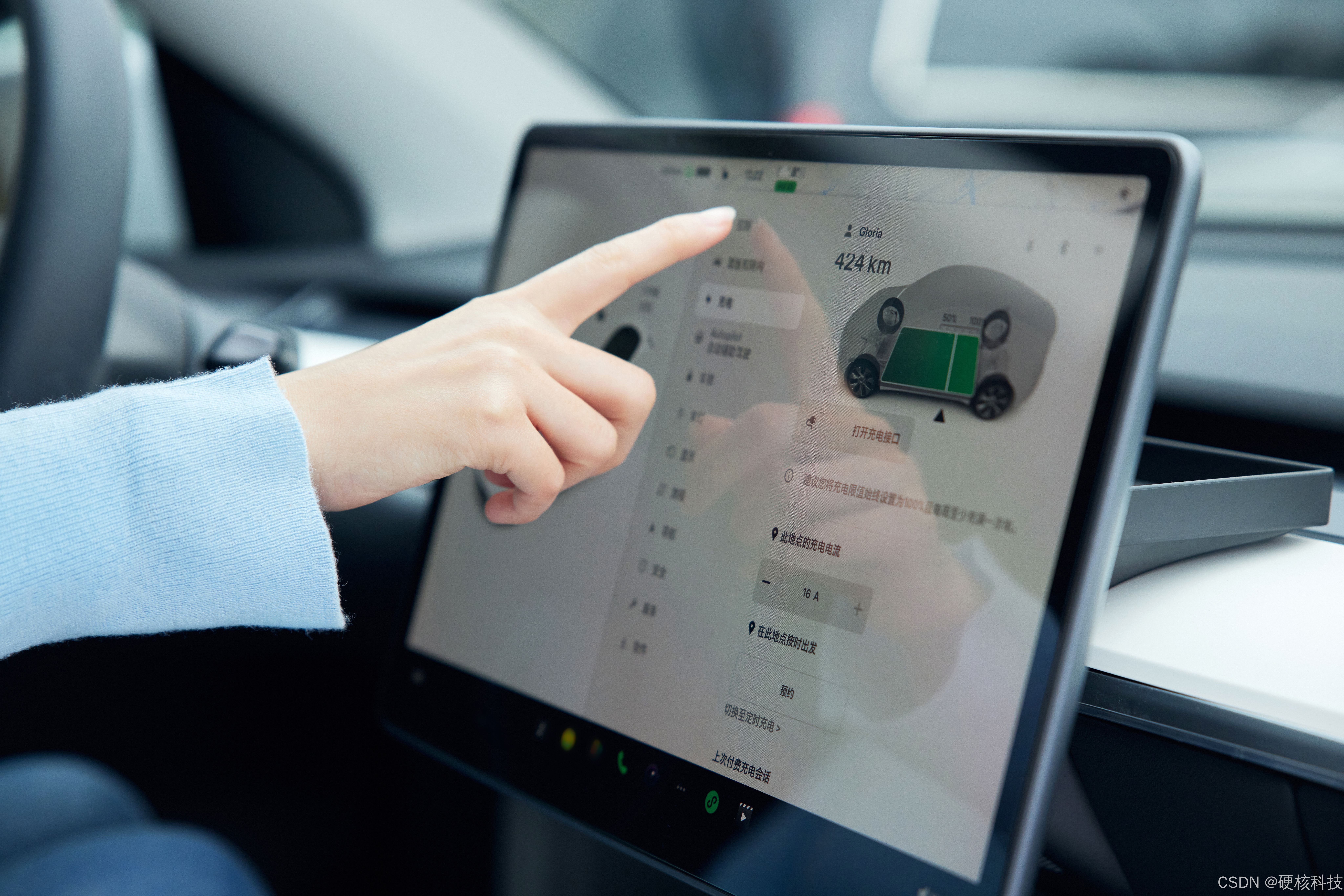

车载显示屏作为现代汽车的重要组成部分，其功能不仅限于显示信息，还涵盖了娱乐、导航等多重用途。然而，黑屏现象作为常见的故障问题，严重影响了驾驶体验与安全性。

一、故障现象概述

车载显示屏常见的故障现象包括黑屏、雪花点、竖条纹、冻屏、字符残留及图像卡顿等。不同的故障现象对应不同的故障原因，因此，故障分析需从多方面进行深入研究。黑屏问题尤为复杂，通常需要从以下三个主要方面进行排查：

电源异常
信号故障
背光异常
针对黑屏故障，本文重点关注信号故障导致的黑屏问题，并通过分析DUH主机信号、HSD线材、对传IC、排线和座子、LCD屏的性能等因素，深入探讨其根本原因。

二、信号故障导致黑屏的分析

1. DUH主机信号问题
   DUH（Display Unit Host）主机是车载显示系统的核心，信号异常将直接导致显示问题。常见的信号故障包括：

CMLOUT眼图Fail：眼图分析是判断信号质量的重要手段，CMLOUT眼图出现失真意味着信号在传输过程中受到了干扰，可能导致黑屏。
PCLK主机抖动超标：时钟信号的稳定性对于数据传输至关重要，抖动过大将导致数据接收不准确，从而引发黑屏。
AEQ设置不当：自适应等化器（AEQ）在不同的传输条件下需要调整，如果配置不当，将导致信号失真。
使能信号异常：使能信号未能正常触发，将直接影响显示模块的启用。
PWM信号异常：脉宽调制信号异常可能导致背光未能正常开启。
SOC初始化失败：系统芯片的初始化失败可能会使得主机与显示屏之间的通信中断，导致黑屏。
2. HSD线材问题
HSD（High-Speed Data）线材是信号传输的关键部分。线材质量不达标将直接影响信号的完整性。常见的问题包括：

S参数标准临界：HSD线材的S参数未达到标准，可能导致信号反射和衰减，进而影响显示效果。
阻抗异常：线材的阻抗不匹配将导致信号在传输过程中出现反射现象，进而造成黑屏。
屏蔽效能低下：屏蔽效果不佳可能导致外部干扰信号的串扰，影响数据传输的稳定性。
3. 对传IC的影响
对传IC（如美信和TI的IC）是信号转换的重要组件，其工作状态直接影响到信号质量。常见的故障原因包括：

热插拔导致电压跌落：HSD线缆的松动或连接不良可能导致信号电压突然跌落，影响数据传输。
连接器上锡量不足：如果连接器的锡量不足，将在高速传输（如大于6Gbps）时产生误码，从而导致黑屏。
4. 排线和座子的影响
排线的设计和结构件的配合在信号传输中起到至关重要的作用。常见的问题包括：

排线和结构件打架：排线与其他结构件发生干涉，可能导致物理连接不良，影响信号传输。
插拔卡扣误差大：插拔过程中卡扣误差可能导致排线与插座的接触不良。
排线插座松动：松动的插座会导致信号中断，直接引发黑屏现象。
5. LCD屏性能问题
LCD屏本身的设计和可靠性也是影响显示质量的重要因素。主要问题包括：

IC设计裕量不足：若显示屏的集成电路（IC）设计裕量过小，可能在高温或高负载情况下导致显示异常。
上下电时序与数据时序容错异常：上下电时序的设计不合理可能导致信号初始化失败，从而引发黑屏。
屏幕与外框安全距离不足：屏幕与结构外框之间的距离不足，可能导致机械压力引发信号接触不良。

三、综合解决策略

针对车载显示屏黑屏问题，需要从多个角度进行综合考虑和解决：

提升电源稳定性：确保电源模块设计合理，采用高质量的电源组件，减少电源干扰。

加强信号完整性设计：在设计阶段采用高质量的HSD线材，确保其符合相关S参数标准，并合理配置阻抗。

优化对传IC设计：提高对传IC的焊接工艺，确保连接器上锡量达标，并考虑引入自检机制以监测连接状态。

严格排线管理：在排线设计和装配中，确保各部件之间的配合精度，并制定严格的安装流程。

加强LCD屏的可靠性测试：对LCD屏进行全面的可靠性测试，包括上下电时序、温度变化等多种工况下的测试，以验证其稳定性。

车载显示屏的黑屏问题是多方面因素共同作用的结果，解决这一问题需要设计、制造和测试环节的协同配合。只有通过全面的故障分析和优化设计，才能提高车载显示屏的可靠性，确保其在各种工况下正常工作。通过不断改进技术和管理，提升产品的质量和稳定性，将为用户提供更优质的驾驶体验。
