双向开关：通过MOS管和IGBT实现电流双向流动

双向开关是一种重要的有源电子器件，广泛应用于电池充电管理、电源交换、电能回馈系统以及逆变器等领域。通过合理的设计，双向开关可以允许电流在两个方向流动，同时在断电时有效阻止反向电流的流动。

一、双向开关的构成

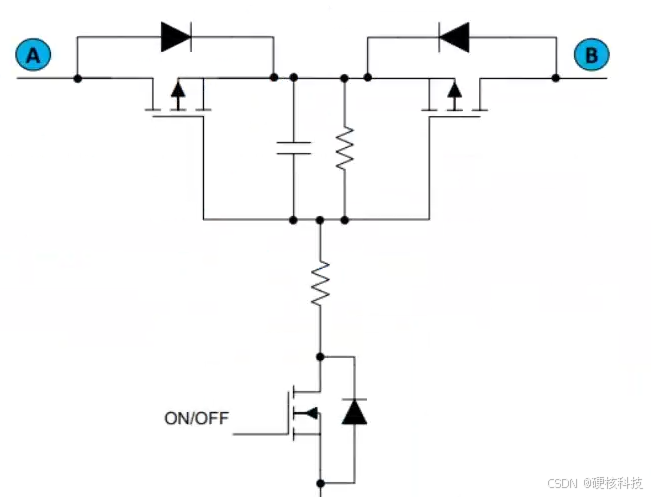

双向开关通常是通过将两个MOS管或IGBT（绝缘栅双极型晶体管）背靠背串联来实现的。每个MOS管在背靠背配置中承担不同的导通和关断任务。通过适当的控制信号，可以使得这两个MOS管分别在电流的正向和反向传导中发挥作用。

具体而言，双向开关的核心结构通常包含以下几个部分：

两个MOS管：一个用于允许电流从A点流向B点，另一个用于允许电流从B点流向A点。MOS管的体二极管在断开时会起到一定的作用，防止电流反向流动。
控制端口：通过控制信号调节MOS管的导通与关断状态，确保电流仅能在正确的方向流动。
体二极管的作用：每个MOS管都具有体二极管，通常用于阻止电流在MOS管关断时的反向流动。

二、双向开关的工作原理

双向开关的工作原理可以通过一个简单的例子来阐述：假设有一个电池和一个USB接口，电池可以向USB接口供电，USB电源也可
