熟悉CAD的小伙伴们用该都知道,在我们对CAD设计图纸进行标注或指引线时,CAD操作界面中箭头的类型会有很多。那么,我们在CAD图纸文件添加标注的时候 ,如果需要将标注箭头端的样式进行修改,该如何操作呢?其实方法是很简单的,接下来就和小伙伴们好好唠一唠!
一般来说,CAD制图软件基本操作都是大同小异,这里以CAD编辑器标准版为例,具体的操作方法我们一起来看看吧!

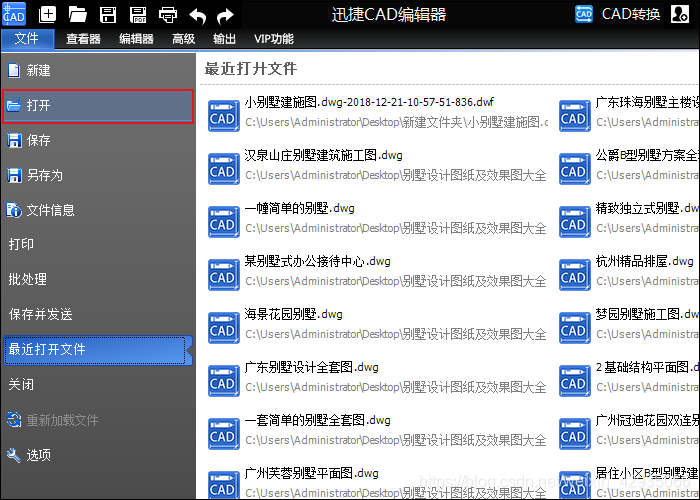

第一步:在我们电脑的桌面上,使用鼠标双击启动CAD编辑器标准版,进入操作界面。在操作界面的左上方点 击“打开”—“文件”按钮,将需要进行修改标注箭头端的样式图纸打开即可。

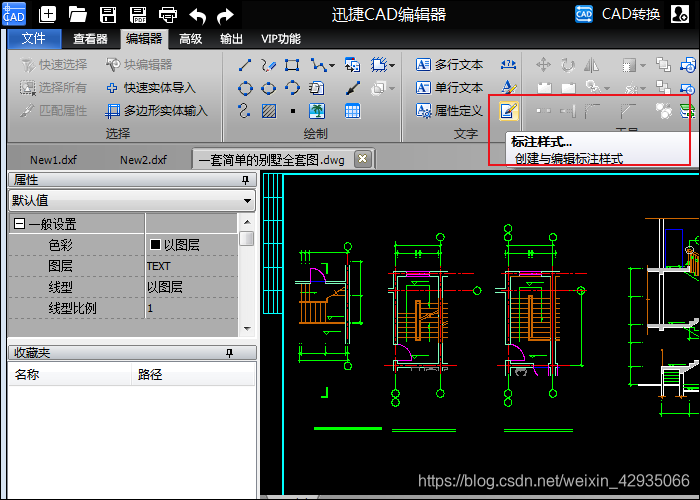

第二步:将CAD编辑器的操作界面切换至“编辑器”窗口,点 击选择“文字”-“标注样式(创建与编辑标注样式)”如图所示:

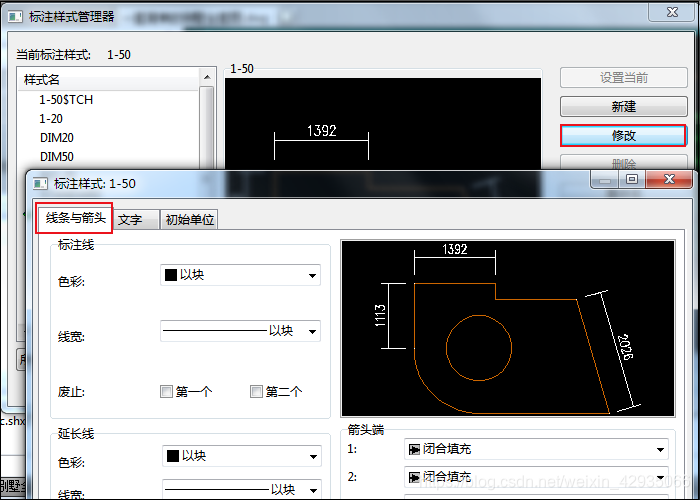

第三步:在“标注样式管理器”中单击右侧“修改”按钮 ,在所弹出“标注样式”弹框中,切换至线条与箭头板块。

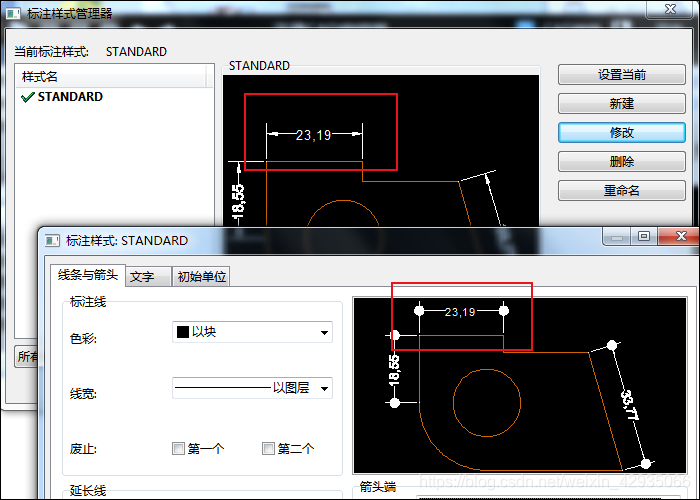

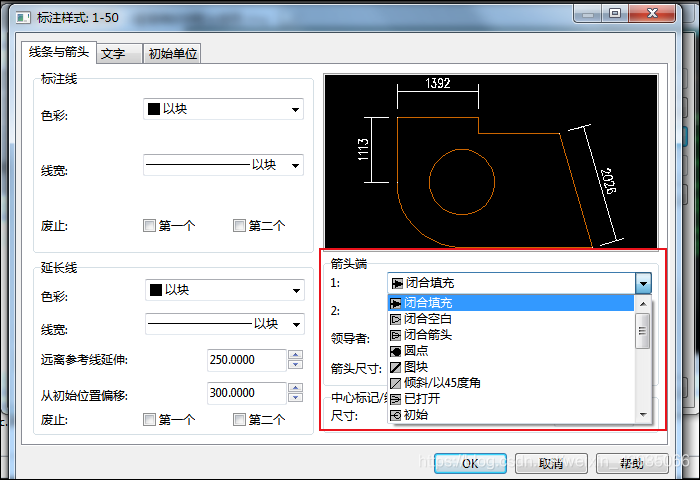

第四步:选择“箭头端”区块,点 击倒三角下拉框 ,用户可根据自身需要选择箭头端样式(这里以圆点为例)然后,点 击“OK”即 可。如下图所示;

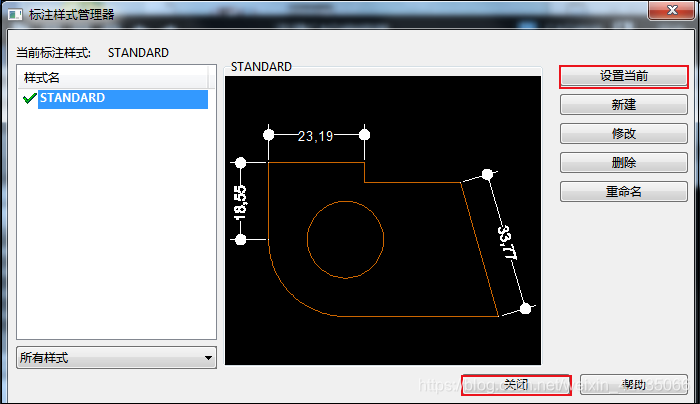

第五步:退出对话框回到“标注样式管理器”中将箭头标注样式点 击设置为当前,点 击“关闭”按钮即 可完成。
好啦,一还是那个就是在CAD编辑器中修改标注箭头端样式的具体的操作方法啦,感兴趣的小伙伴们可以去试一试哦,希望可以帮助到小伙伴们,see you~
