1、基本原理

三段式带复压闭锁过流保护在三段相间过流保护的基础上增加了复压闭锁功能。复压闭锁是一种防止保护误动作的措施,它通过检测系统的电压和电流情况来判断是否真正发生了故障。

当系统发生相间故障时,电压会降低,电流会增大。复压闭锁功能会检测这种电压和电流的变化,只有当这两个条件同时满足时,保护装置才会启动,从而避免了由于其他原因(如电压波动、设备误动作等)导致的误跳闸。

这种保护方式提高了系统的可靠性和稳定性,减少了不必要的停电损失。

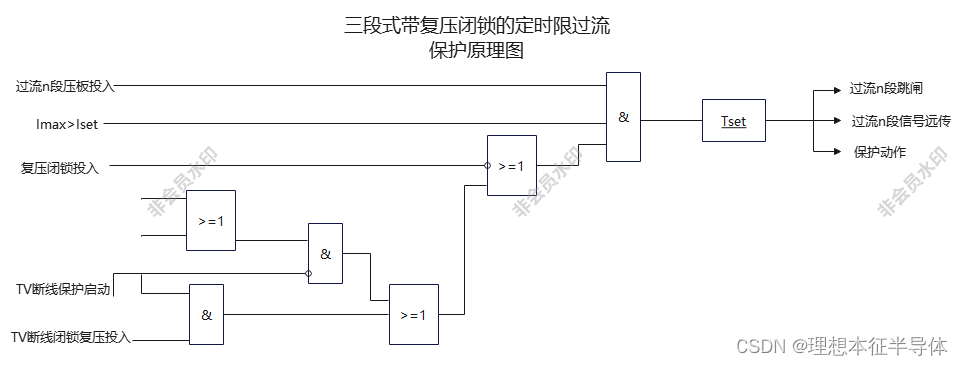

复合电压是指负序电压和低电压。复合电压闭锁过电流是指,当系统出现对称三相短路时会出现过电流,同时系统三相电压均会降底,因此就监视某一相低电压就可以。低电压和过电流是“与门”关系。当系统出现相间短时会出现较大的负序电压,同时也出现过电流,负序电压和过电流也是“与门”关系。而负序电压和低电压是“或门”关系。复合电压闭锁过流保护是指当系统出现三相对称短路或相间短路引起过电流时保护动作。切除故障,保护发电设备。
在电力系统出现故障时常伴随的现象是电流的增大和电压的降低,过流保护就是通过系统故障时电流的急剧增大来实现的。但是由于大型设备、机械的起动也会造成电流的瞬间增大,有可能造成开关的误动,为了防止其误动,在保护中增加低电压元件,将PT电压引入保护装置中,构成低电压闭锁过流,只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。在将过流保护用于变压器的后备保护用时,再增加一个负序电压元件,作为一个闭锁条件,这样就构成了复合电压闭锁过流了。
过电流是起动元件,低电压或负序电压是闭锁条件。
