三相一次重合闸程序逻辑原理（一）

该功能是在原线路保护的基础上，利用资源共享的原理，不增加任何硬件，采用软件方式实现无压或同期鉴定方式的三相一次重合闸（该基本原理参见附录C）。

    （一）重合闸的起动

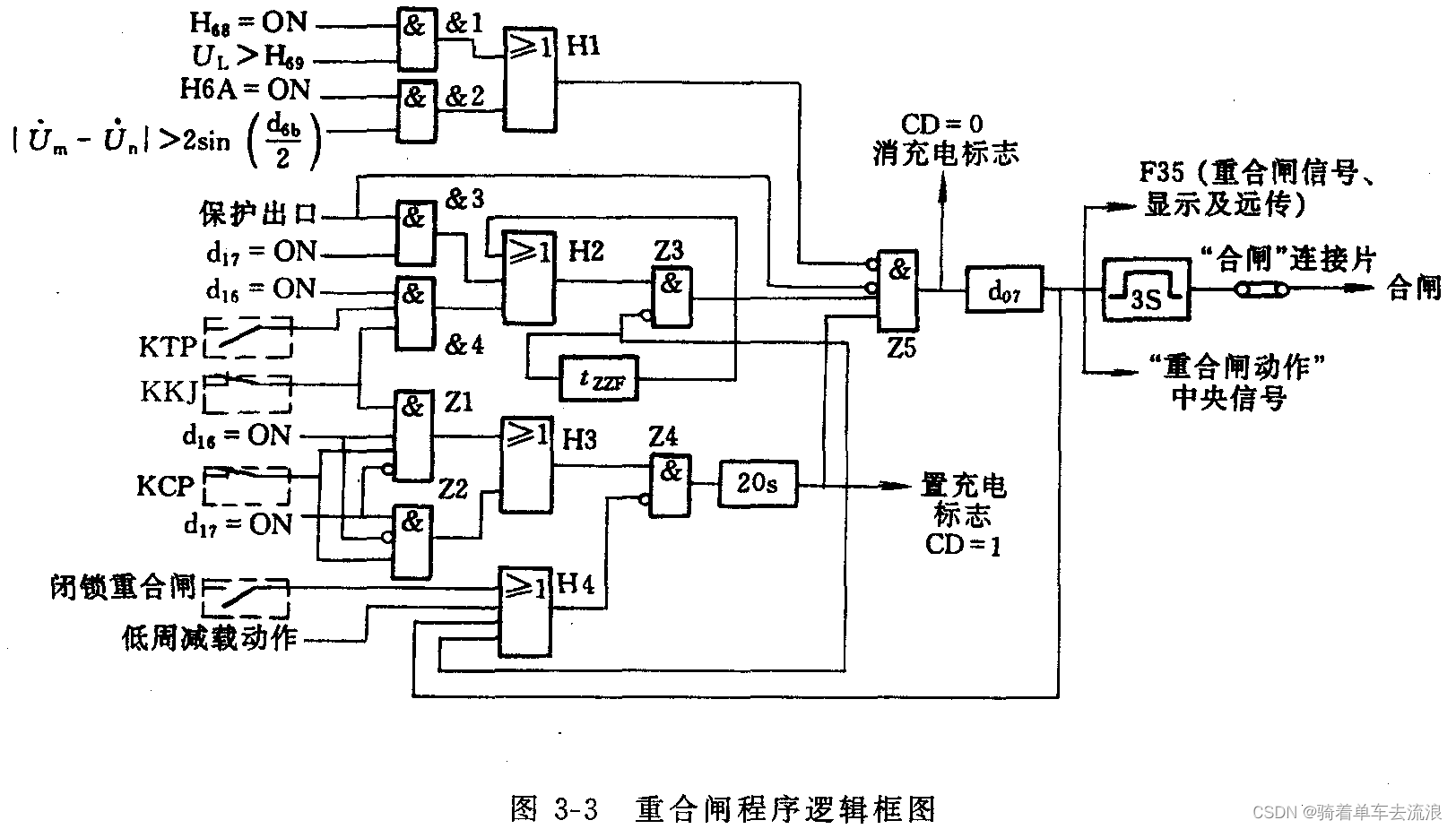

重合闸有两种起动方式：位置不对应起动和保护起动重合闸方式，在有的保护装置中这两种方式不能同时投人。不对应起动方式是利用断路器跳闸位置继电器KTP和合后状态继电器KKJ的动合触点同时闭合作为不对应起动重合闸的起动判据。图3－3示出无压或同期鉴定方式的三相一次重合闸程序逻辑框图。由该图可见在不对应起动重合闸投入=ON（=OFF）及KTP动合触点和KKJ动合触点同时闭合时，即位置不对应起动重合闸，＆4输出“1”态，HZ和Z3输出“1”态并自保持，重合闸被启动。在保护起动重合闸投入时=ON（=OFF），如保护动作，Z5输入的控制端为1态，首先闭锁Z5门，禁止重合闸，与此同时H2和Z3输出“1”态并自保持。在保护出口跳闸后，保护输出“0”态，Z5门闭锁解除，Z3门自保持输出的“l”态使重合闸起动。
