高压线路距离保护程序逻辑原理(三)

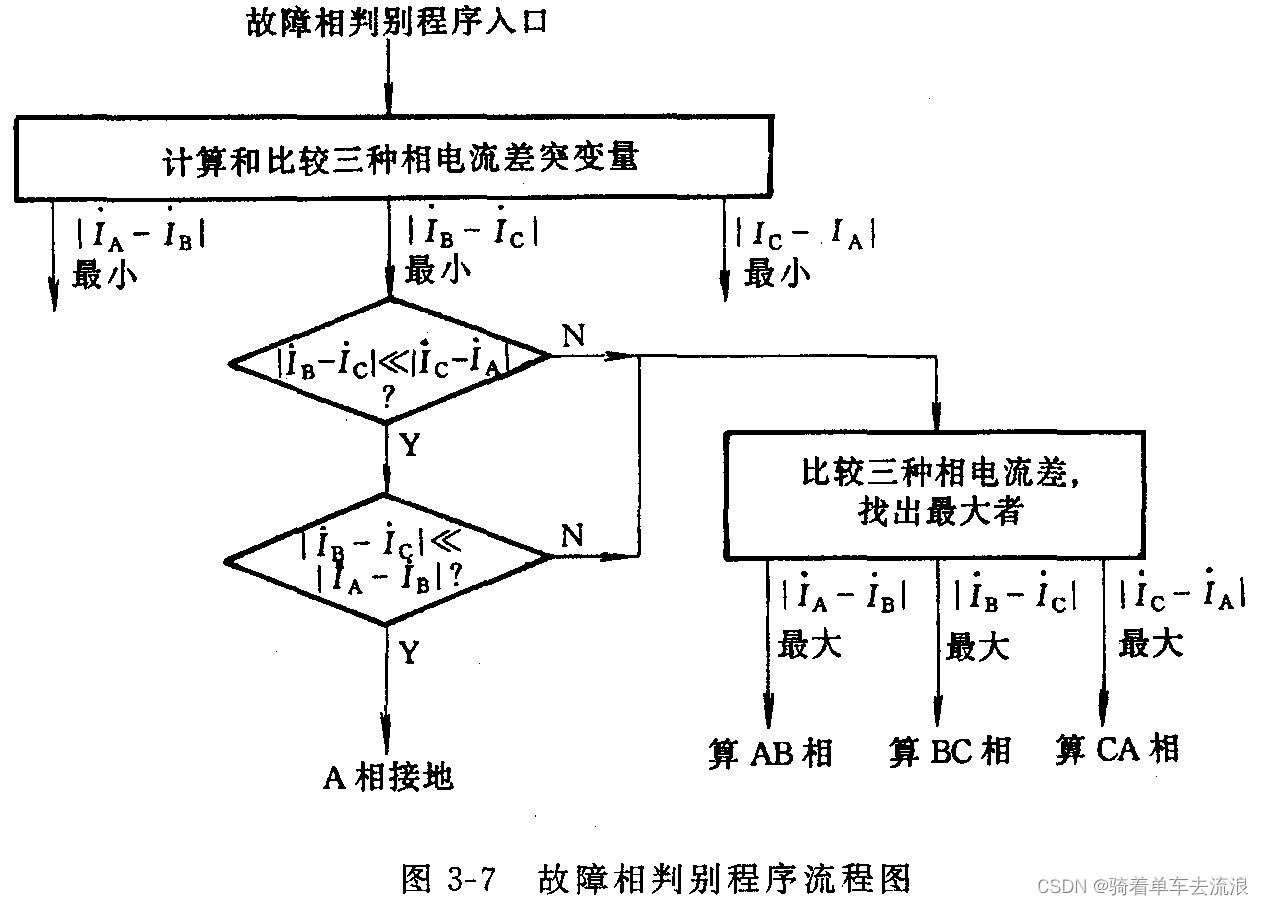

阻抗元件的主要程序功能是阻抗计算，即第二章的解微分方程算法。配合低通数字滤波器计算出故障点至保护安装处的感受电抗X和电阻R值，再同整定值比较以确定是否在区内。阻抗元件也可以采用其他算法计算阻抗，但应指出上述哪种计算感受电抗和电阻分量的方法，其阻抗动态特性有较好的躲过系统振荡能力并提高了保护允许过渡电阻的能力，使得阻抗元件有条件方便地实现多边形的动作特性，如图3－8所示。图3－8中第二象限的边界线倾斜15，是为了保证线路发生金属性短路故障时保护可靠动作，该边界线长度由保护区X定值决定；为了克服线路末端故障过渡电阻的影响，使多边形与实轴相交45～60；值的选择原则应以躲线路末端故障时的超越现象为准，通常选tga=1／8；为保证出口经过渡电阻短路能可靠动作，第四象限边界线应向下倾斜15。

这种多边形阻抗特性在常规距离保护中也见到过，但微机保护采用软件算法实现起来就十分方便，整定调整也很容易。此时R和X可以独立整定，以满足长线路和短线路的不同要求。如对短线路由于R值较小，容易受过渡电阻的影响，因此可以加大R/X比值，以增强其允许过渡电阻的能力；对长线路，其过渡电阻影响小，主要问题是正常运行是要躲过负荷阻抗，则通过减小R/X比值调整多边形阻抗特性边界线，以避越负荷阻抗。因此在这类距离保护整定之情单中又一项R/X比值，可以根据需要选定。
