CD4017 十进制计数器工作原理及应用大全

CD4017是一种十进制计数器/脉冲分配器。具有10个译码输出端，CP、CR、INH输入端。计数输入端CP的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。

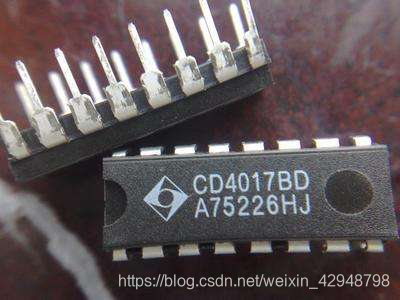

在这里插入图片描述
CD4017工作条件
　　电源电压范围：3V-15V

输入电压范围：0V-VDD

工作温度范围

M类：-55℃-125℃

E类：-40℃-85℃

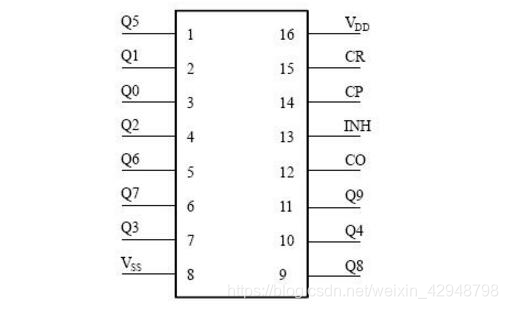

　　CD4017引脚图及功能
　　在这里插入图片描述
　　CO：进位脉冲输出

CP：时钟输入端

CR：清除端

INH：禁止端

Q0~Q9：计数脉冲输出端

VDD：正电源

VSS：地
注意：CD4017是 CMOS芯片，输入引脚不能悬空。
___________________________________
CD4017应用一、LED自动流水灯

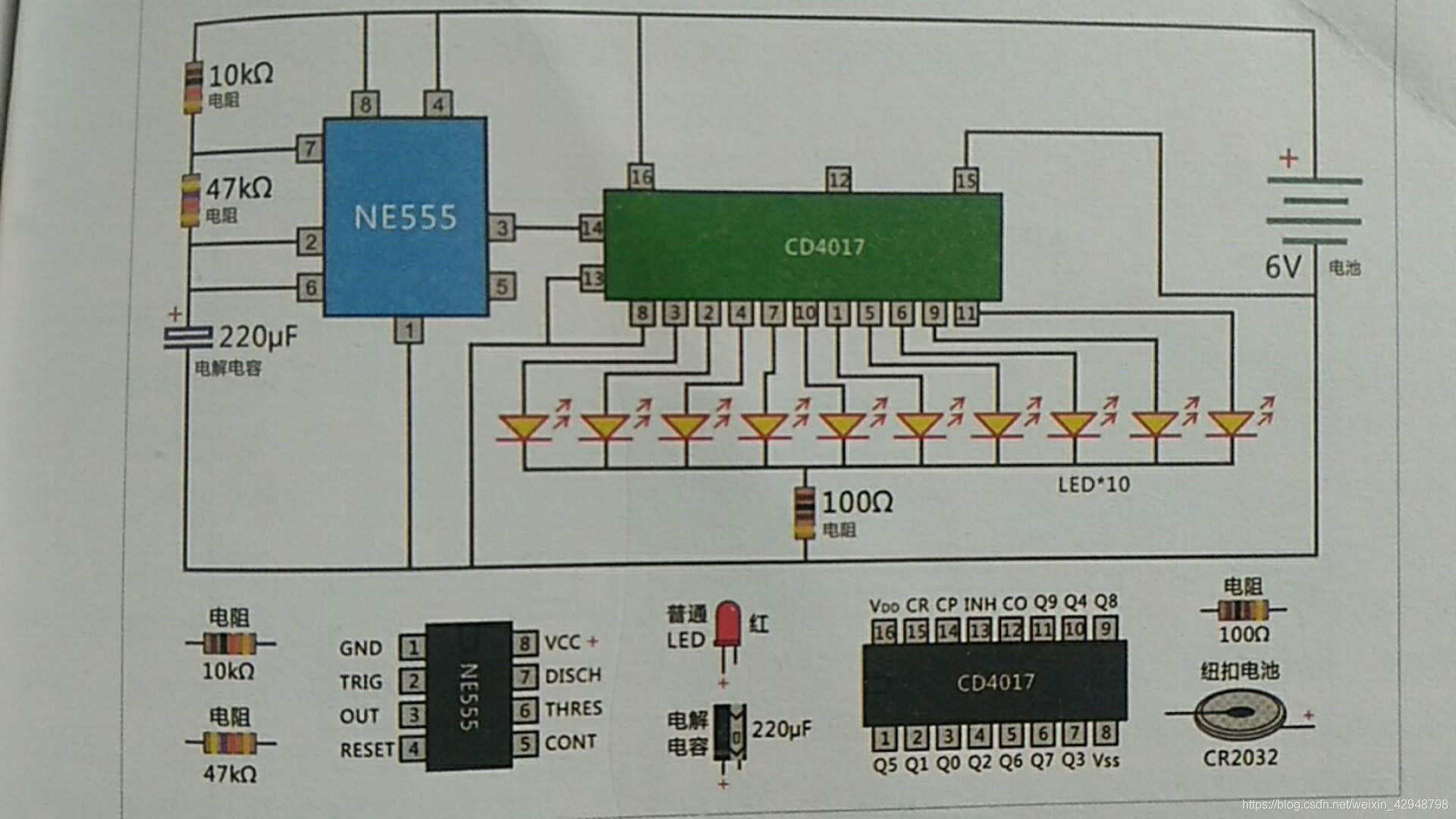

电路原理图
