一、简介

Arduino的Bootloader是一段预装在Arduino板上微控制器中的小型程序，负责在上电或复位时初始化硬件，并允许通过串行通信将用户代码上传到板子上，无需外部硬件编程器。

本文详细地介绍了如何为空白的ATmega328p芯片烧录Bootloader，从而使ATmega328p芯片像Arduino一样可以直接上传程序！

换言之，就是介绍如何使用ATmega328p芯片制作Arduino Uno R3开发板的过程。

本教程已通过测试，请放心使用！

二、准备

1、硬件

本文不指定硬件的品牌，所提供的产品图片可供参考，硬件接口（引脚类型）一致即可相互替换。

为方便区分烧录Bootloader和上传程序两个概念，本文对烧录和上传两个名词的使用加以区分。

序号	名称	数量	作用
1	ATmega328PU	1	运行程序，系本文的研究核心
2	AVR ISP Shield	1	扩展ATmega328PU芯片的引脚
3	USBasp	1	提供烧录Bootloader的ISP接口
4	UART-USB	1	提供上传程序的RX/TX硬件接口

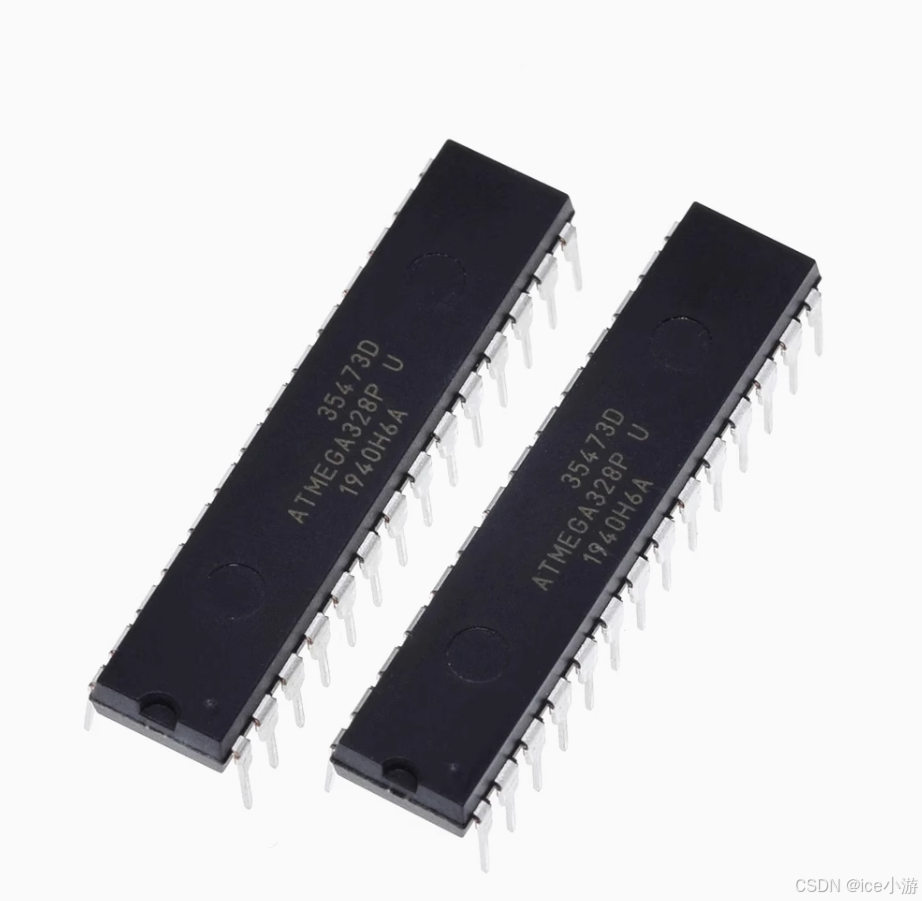

（1）ATmega328PU

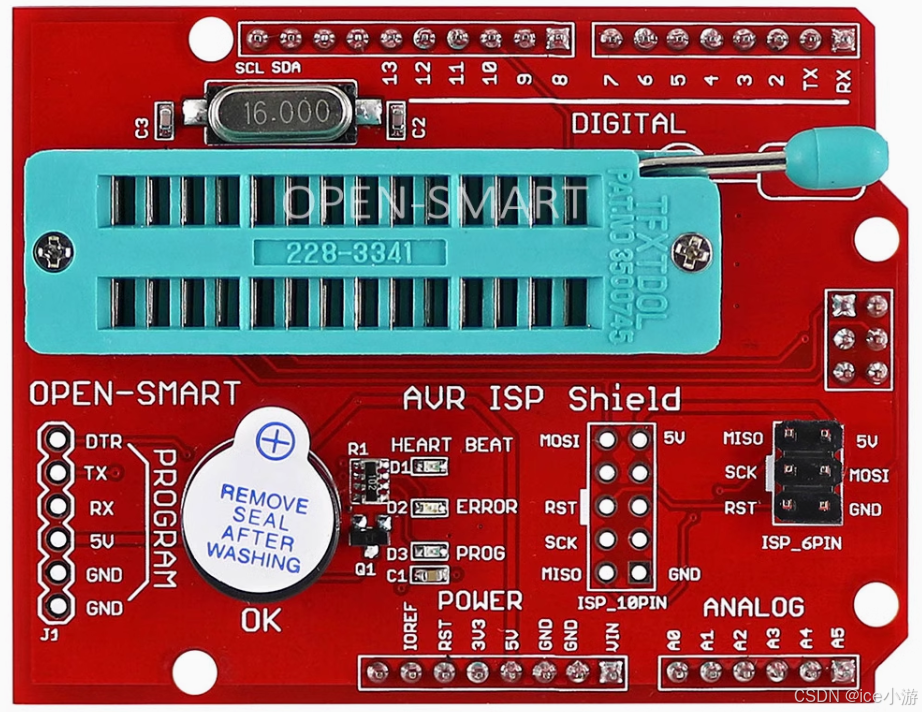

（2）AVR ISP Shield

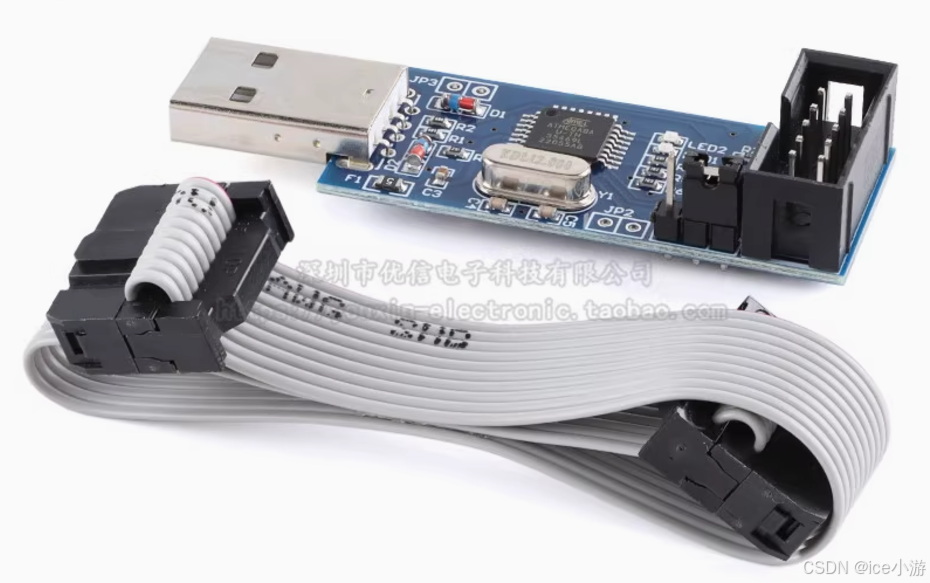

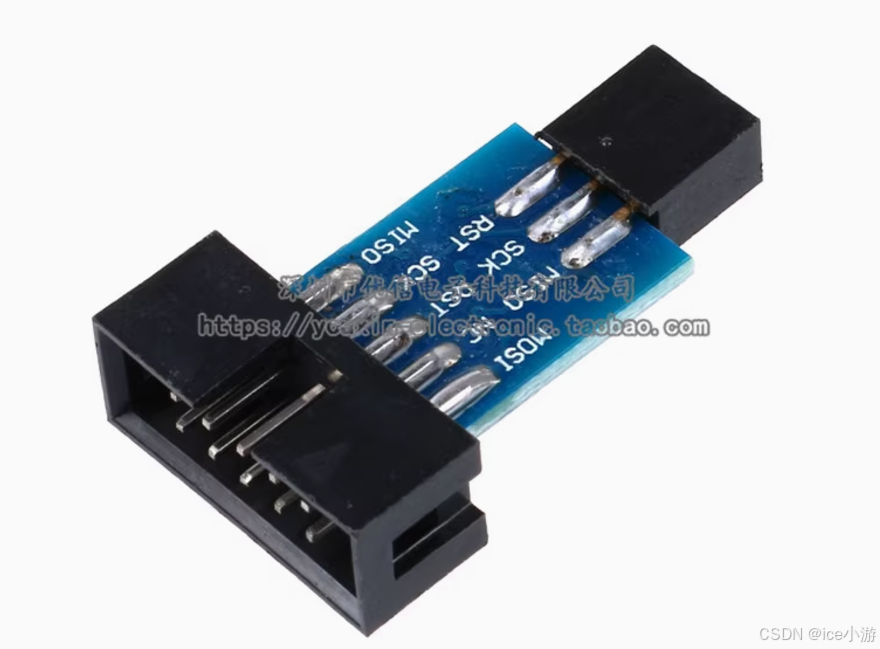

（3）USBasp

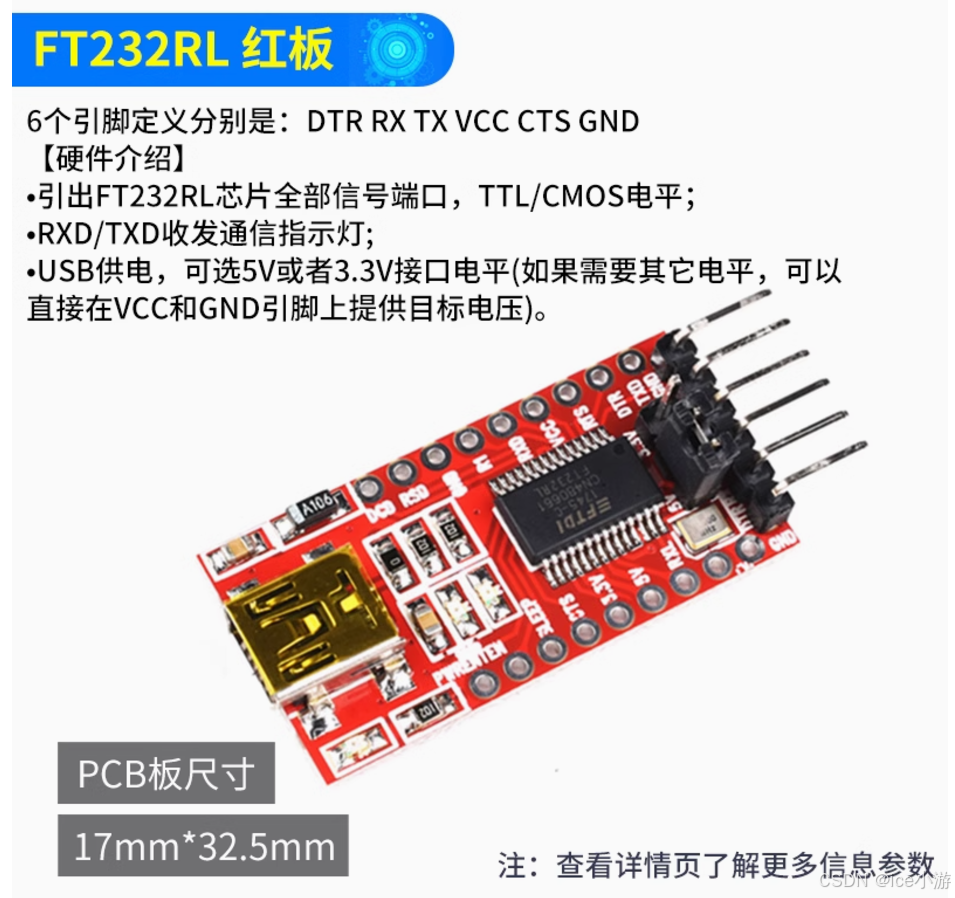

（4）UART-USB

2、软件

本文仅提供Windows 11系统的实现方法，三个软件需要下载windows版本。

如果使用其它系统，请自行搜索相应的软件版本，并查看该系统环境下的软件使用教程。

序号	名称	作用
1	zadig	提供USB驱动的安装
2	avrdude	烧录编译后的AVR程序
3	optiboot	提供Booloader文件
4	Arduino IDE	上传arduino程序

四个软件的官方下载链接如下。本文还提供了其中三个软件的下载链接（除Arduino IDE外），可以查看本文绑定的资源【ATmega328_Bootloader_Maker.zip】。

ZADIG 官方下载链接https://zadig.akeo.ie/AVRDUDE 官方下载链接https://github.com/avrdudes/avrdude/releases/tag/v8.0 OPTIBOOT 官方下载链接https://github.com/Optiboot/optiboot ARDUINO IDE 官方下载链接Open-source electronic prototyping platform enabling users to create interactive electronic objects.https://www.arduino.cc/en/software下载后，解压zadig、avrdude、optiboot，三者可以直接使用。Arduino IDE需要安装，建议安装到C盘。

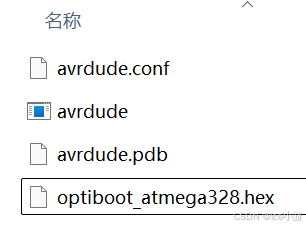

在optiboot文件夹中找到optiboot_atmega328.hex文件，复制到avrdude文件夹中，如下图所示。

三、制作

为方便表述，以下将四类硬件简称如下。

原名	简称
ATmega328PU	芯片
AVR ISP Shield	扩展板
USBasp	烧录器
UART-USB	串口模块

1、安装驱动

运行zadig软件，并将烧录器通过USB接入计算机。

选择Options，勾选List All Divices。

回到软件主界面，在第一个下拉框选中USBasp，在第二个下拉框选中libusb-win32。

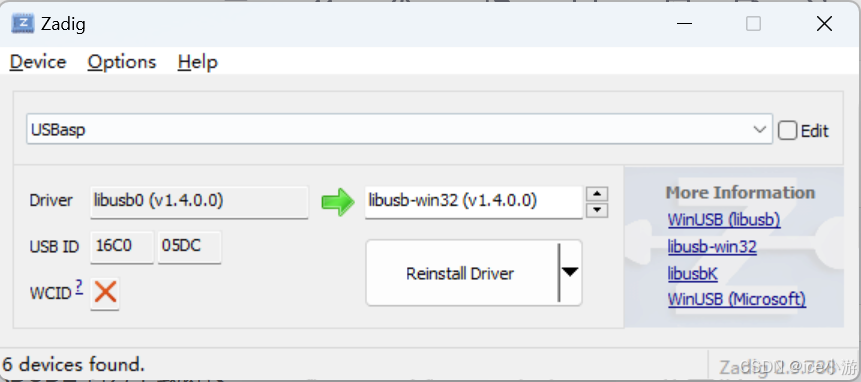

点击Install Driver，完成后将显示以下图片，代表烧录器的驱动已经安装完成。

2、正确锁紧芯片

初始状态下，扩展板的压杆为抬起状态。

将芯片插入扩展板中，注意芯片带有半圆缺口的方向要朝向扩展板的压杆。如果装反，通电后可能烧坏芯片！

芯片插入扩展板后，按下扩展板的压杆，使芯片锁紧在扩展板上。

3、连接扩展板和烧录器

先将烧录器从计算机上拔出。

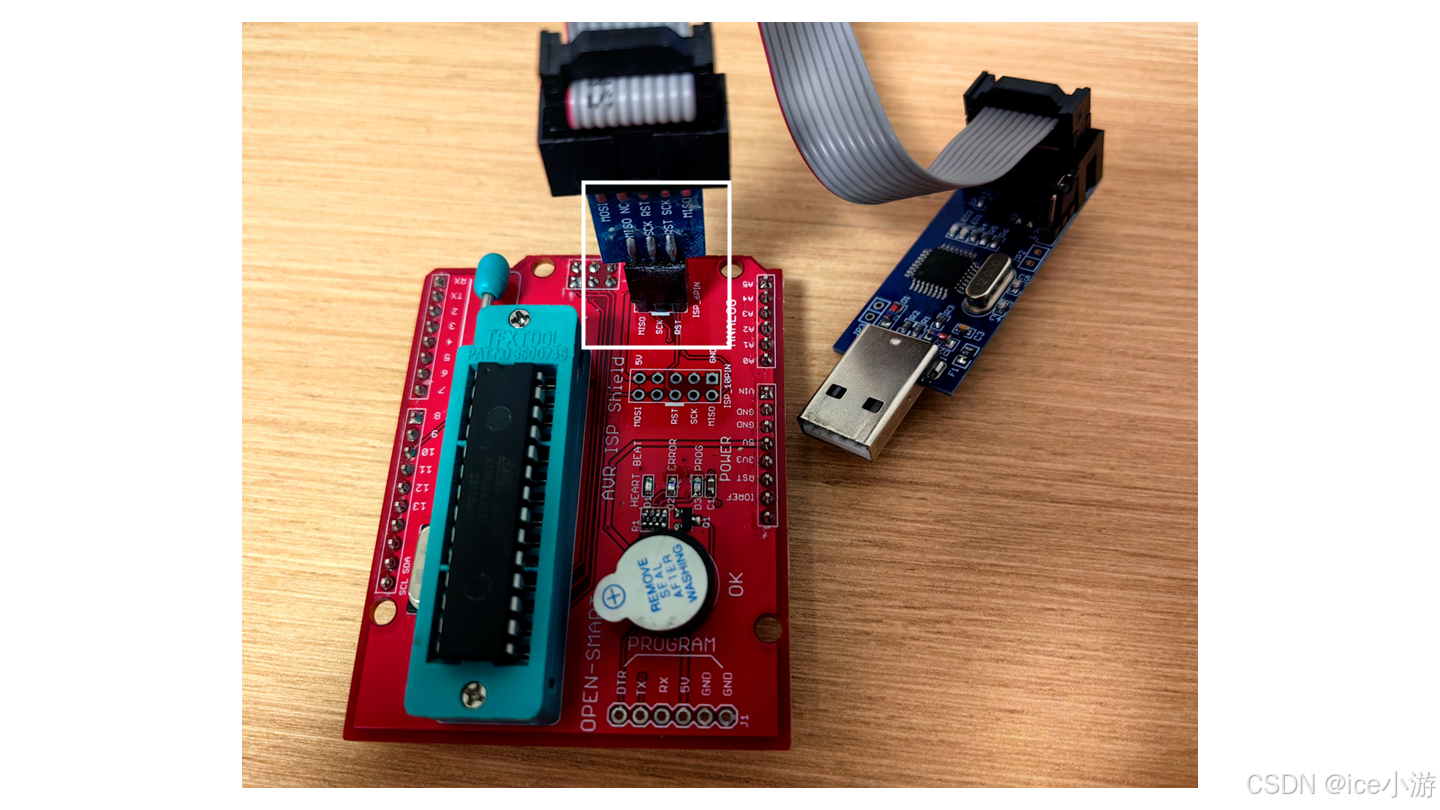

再将烧录器和扩展板相连接，注意烧录器上的MISO字样和扩展板上的MISO字样对应。如果接反，通电后可能烧坏芯片！

4、烧录Bootloader

通过USB接口，重新将烧录器插入计算机。

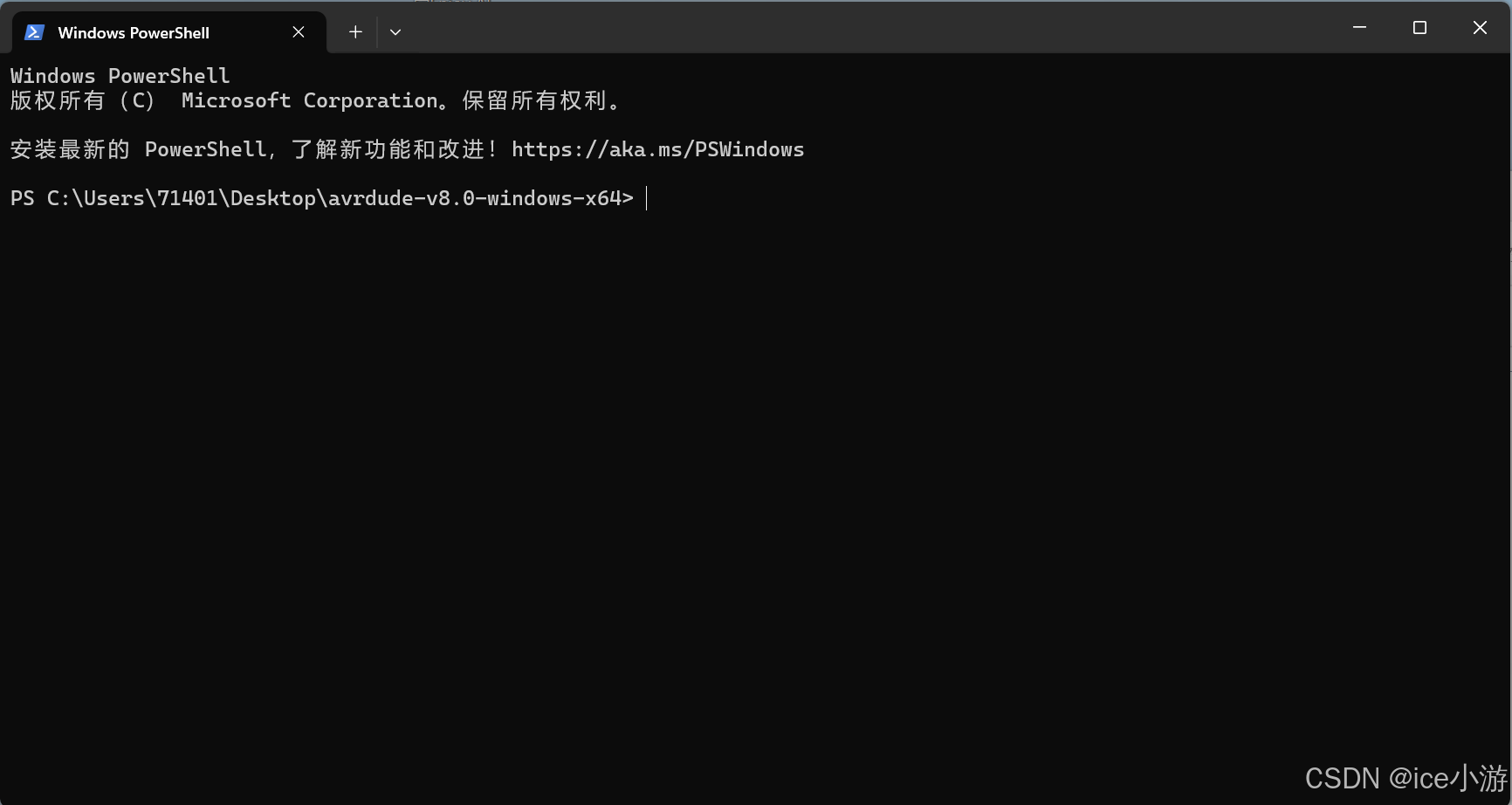

在avrdude文件夹中，点击鼠标右键并选择“在终端中打开”，如下图所示。

输入以下指令，给芯片烧录Bootloader。

./avrdude -c usbasp -p m328p -U flash:w:optiboot_atmega328.hex

当烧录完成后，终端将显示如下内容。只要提示Avrdude done则说明烧录成功，其它报错无需关注。

Reading 474 bytes for flash from input file optiboot_atmega328.hex
Writing 474 bytes to flash
Writing | ################################################## | 100% 0.38 s
Reading | ################################################## | 100% 0.26 s
474 bytes of flash verified

Avrdude done.  Thank you.

5、连接扩展板和串口模块

要验证芯片是否已经烧录了Bootloader，最直接的方法就是使用Arduino IDE给芯片编程。

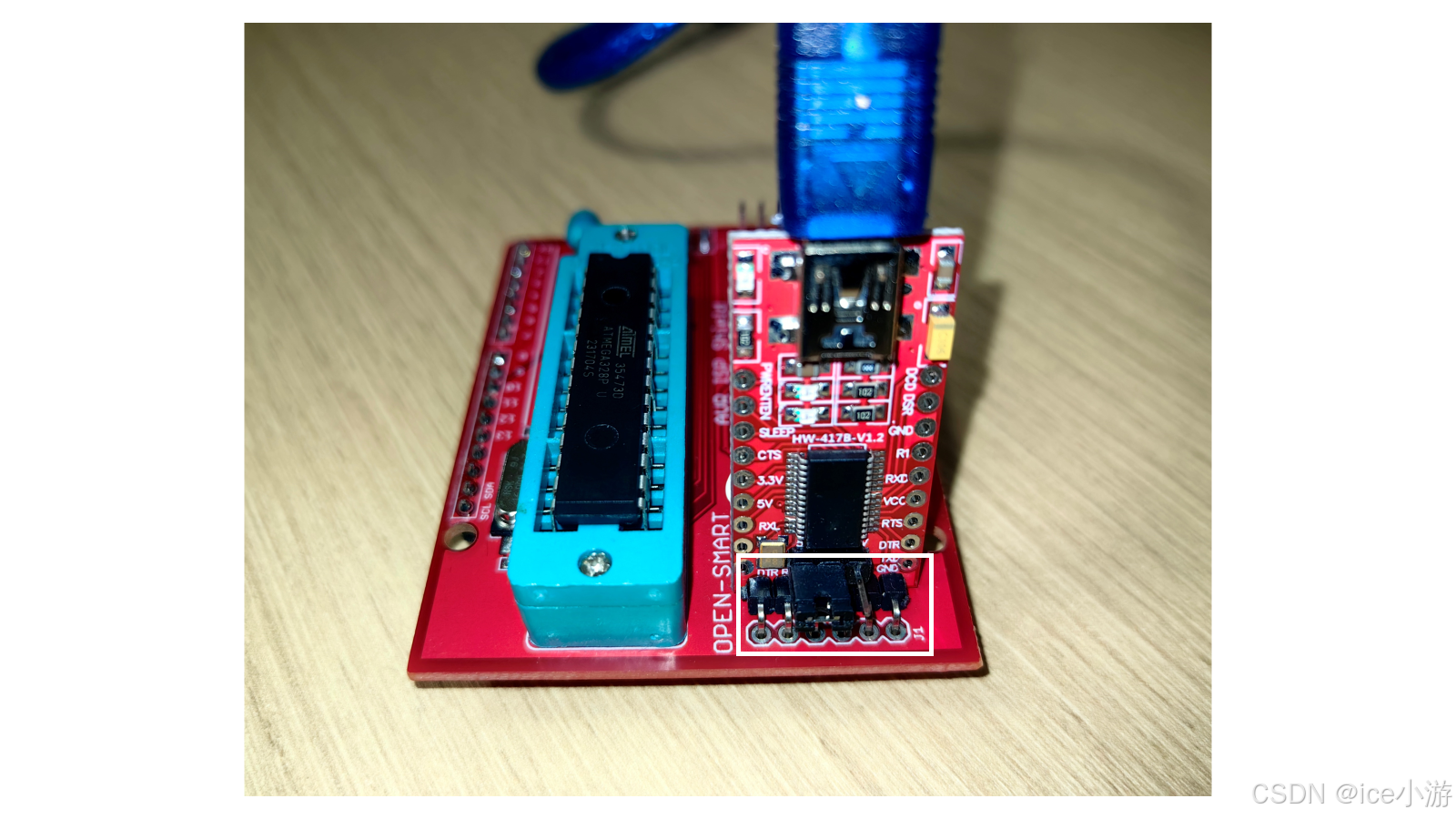

将串口模块和扩展板正确连接。注意，串口模块上有个跳帽，跳帽应该插到5V和GND上，代表对外输出5V电压。

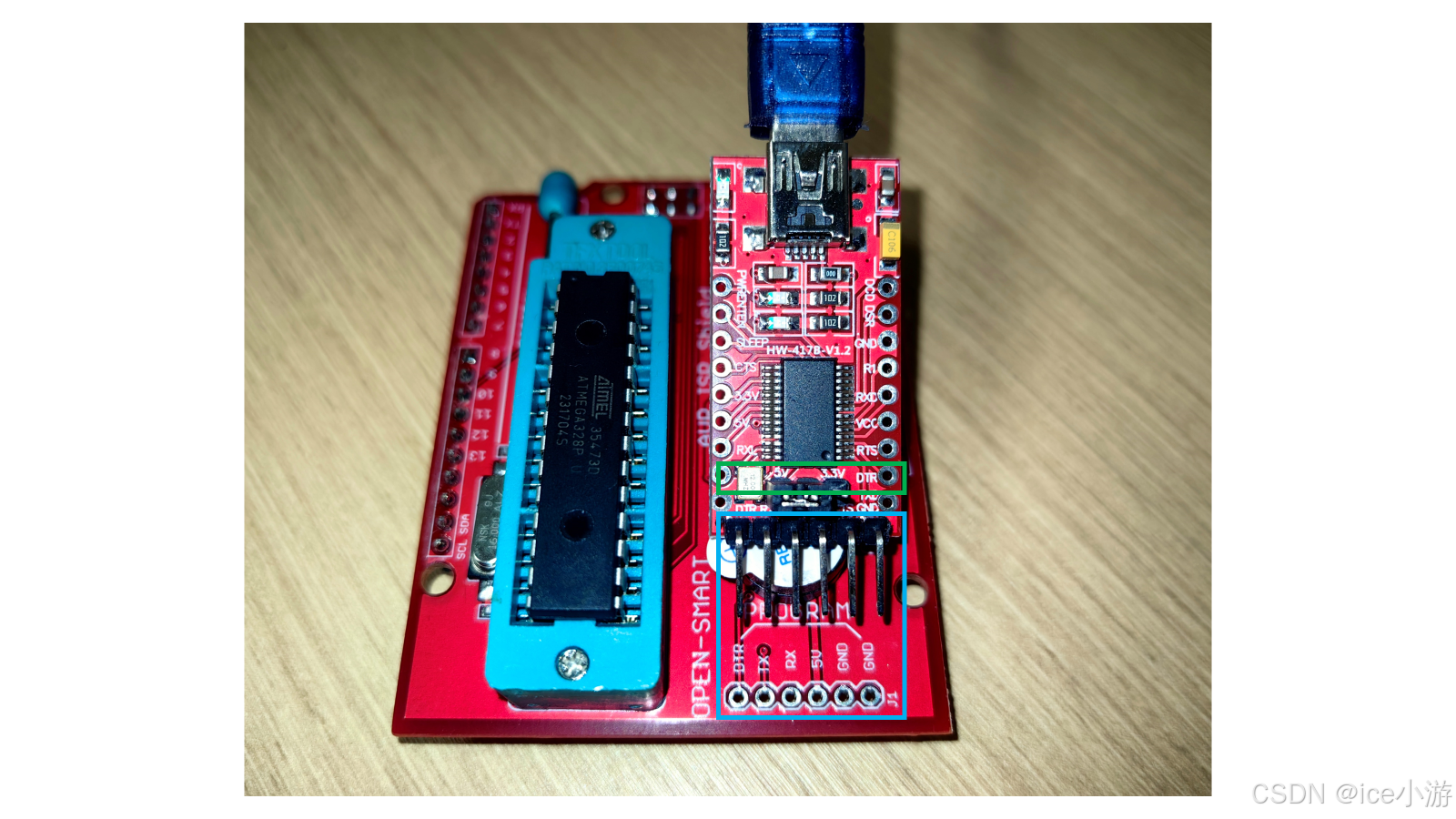

此外，仔细观察串口模块上的6个接口要和扩展板上的6个接口相对应。如果插反，通电后可能烧坏芯片！

6、验证Bootloader

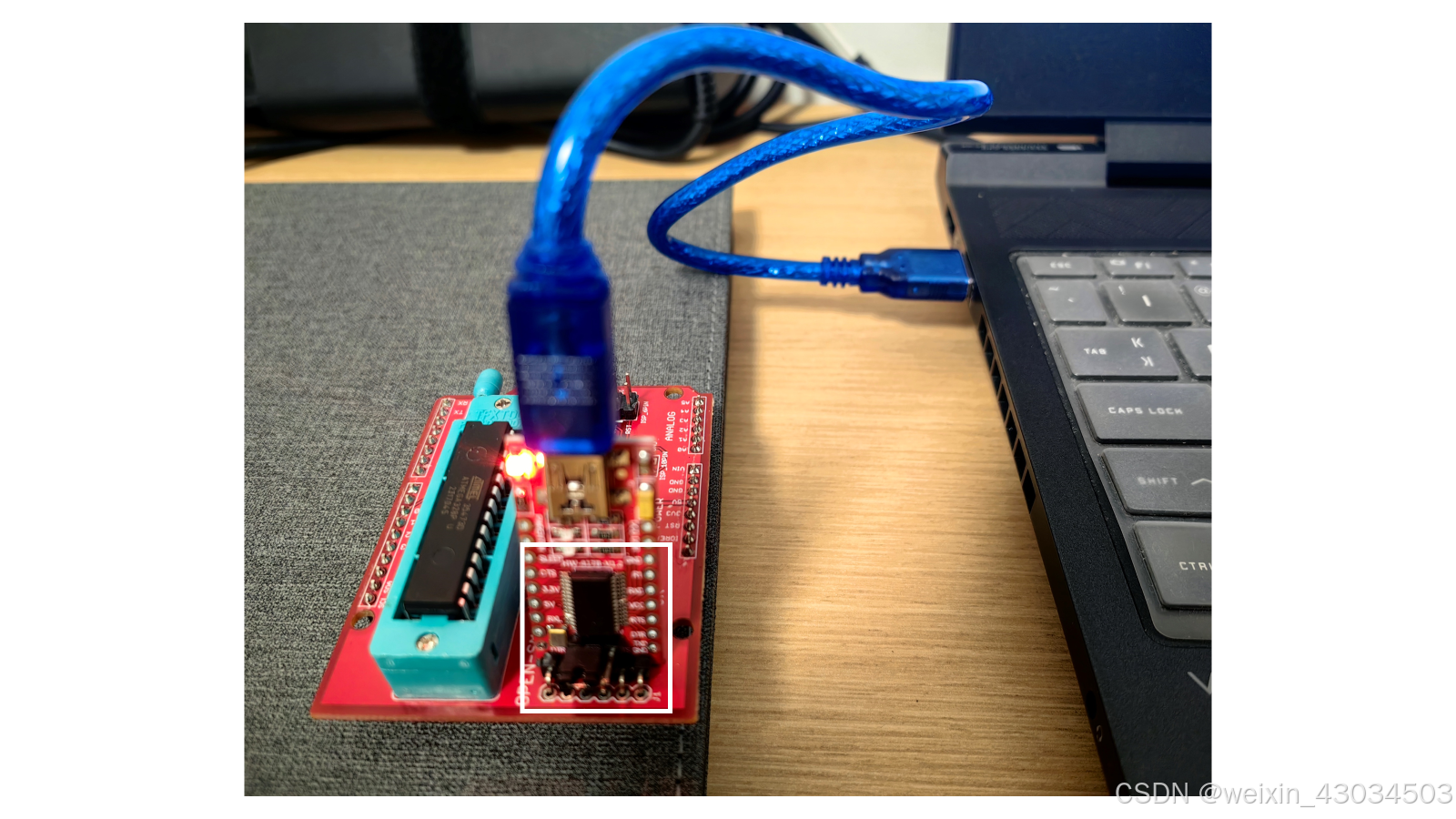

通过USB线，将串口模块插入计算机。

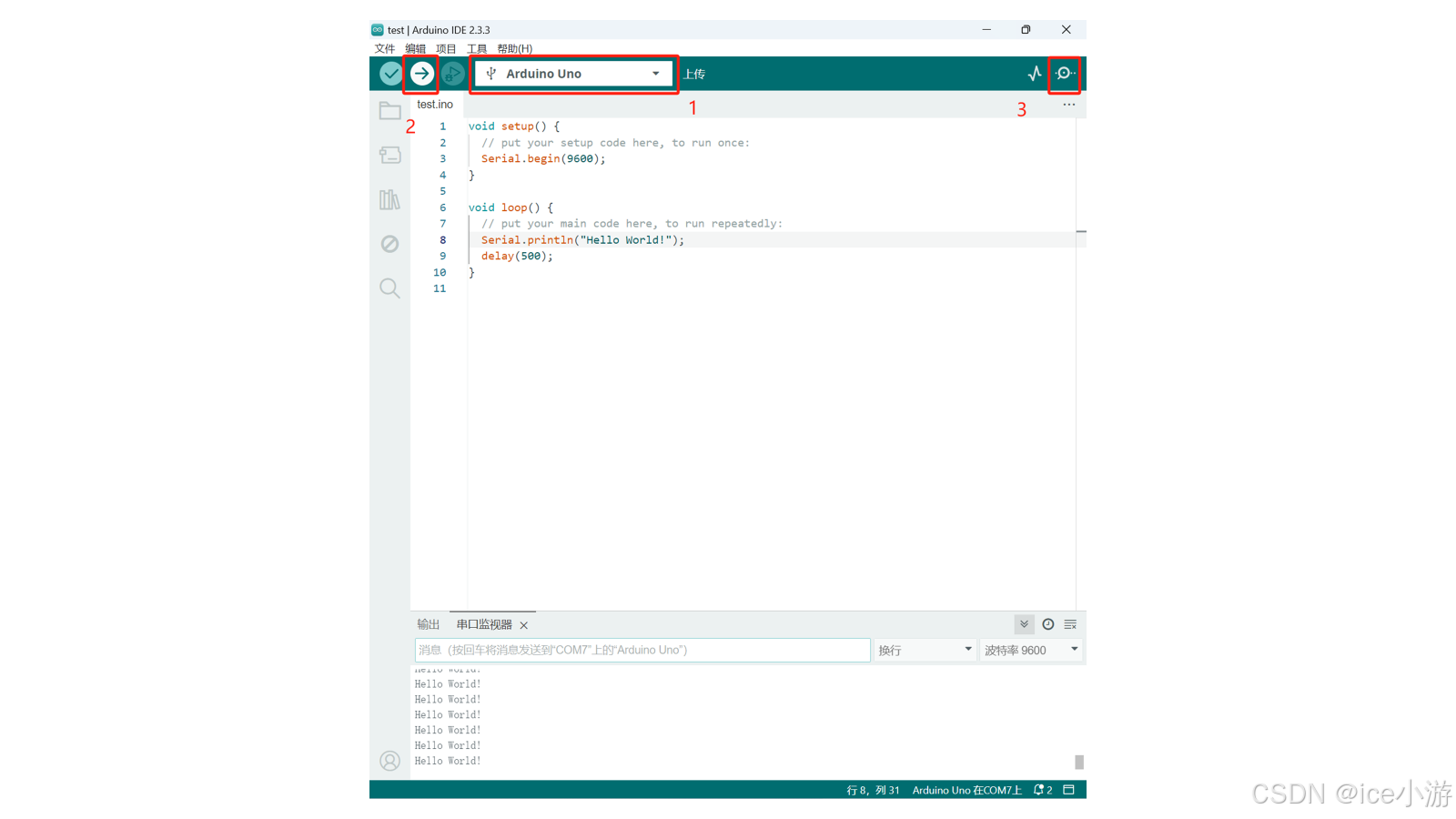

打开Arduino IDE软件，运行test.ino程序。

# test.ino

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println("Hello World!");
  delay(500);
}

如果在串口监视器中观察到Hello World!字样，代表芯片已经烧录了Bootloader，并且能够像Arduino一样运行程序！
