Zabbix报警机制 、 Zabbix进阶操作 、 监控案例


实现Zabbix报警功能

问题

沿用前面的Zabbix练习环境,使用Zabbix实现报警功能,实现以下目标:

监控Linux服务器系统账户数量 创建Media,设置邮件服务器及收件人邮箱 当系统账户数量超过35人时发送报警邮件

方案

自定义的监控项默认不会自动报警,首页也不会提示错误,需要配置触发器与报警动作才可以自定报警。

什么是触发器(trigger)?

表达式,如内存不足300M,用户超过30个等

当触发条件发生后,会导致一个触发事件

触发事件会执行某个动作

什么是动作(action)?

动作是触发器的条件被触发后所执行的行为

可以是发送邮件、也可以是重启某个服务等

参考如下操作步骤:

创建触发器并设置标记 设置邮箱(发件人,收件人) 创建Action动作

步骤

实现此案例需要按照如下步骤进行。

一:创建触发器规则

1)创建触发器

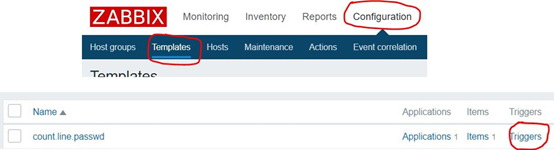

创建触发器时强烈建议使用英文的语言环境,通过Configuration(配置)–>
Templates(模板),找到我们之前创建的count.line.passwd模板,点击模板后面的triggers(触发器),如图-1所示。
在这里插入图片描述

图-1

2)触发器表达式

创建触发器时需要定义表达式,触发器表达式(Expression)是触发异常的条件,触发器表达式格式如下:

{:.()}

{主机:key.函数(参数)}<表达式>常数

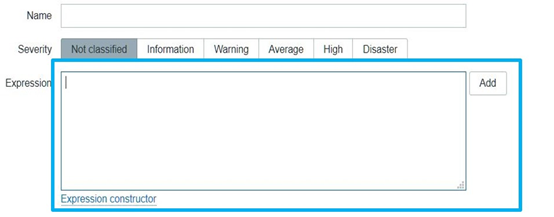

在如图-2所示的蓝色方框中编写触发器表达式,可以直接手写,也可以通过add选择表达式模板。

在这里插入图片描述

图-2

下面,我们看几个表达式的案例:

{web1:system.cpu.load[all,avg1].last(0)}>5 #0为最新数据

如果web1主机最新的CPU平均负载值大于5,则触发器状态Problem

{vfs.fs.size[/,free].max(5m)}<10G #5m为最近5分钟

根分区,最近5分钟的最大容量小于10G,则状态进入Problem

{vfs.file.cksum[/etc/passwd].diff(0)}>0 #0为最新数据

最新一次校验/etc/passwd如果与上一次有变化,则状态进入Problem

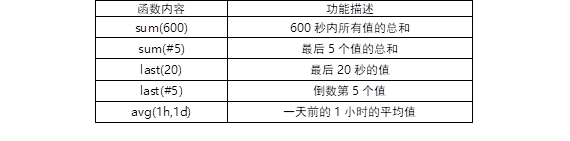

大多数函数使用秒作为参数,可以使用#来表示其他含义(具体参考表-1)。

avg, count, last, min and max
等函数支持额外的第二个参数time_shift(时间偏移量),这个参数允许从过去一段时间内引用数据。
在这里插入图片描述

表-1

3)配置触发器

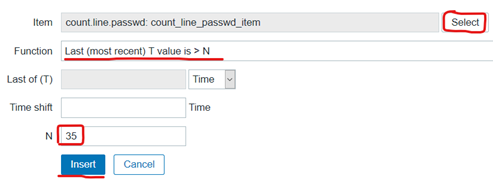

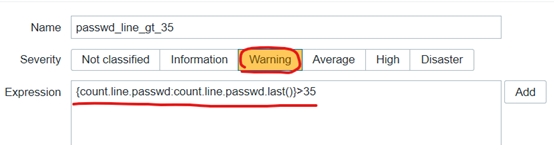

设置触发器名称,如图-3所示,点击add添加表达式,填写表达式:监控项为账户数量,最近账户数量大于35(根据系统账户数量实际填写),效果如图-4所示。
在这里插入图片描述

图-3

在这里插入图片描述

图-4

选择触发器报警级别,如图-5所示,Add创建该触发器,如图-6所示。

在这里插入图片描述

图-5

在这里插入图片描述

图-6

二:设置邮件

1)创建Media

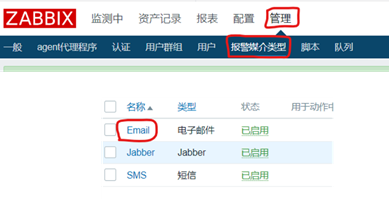

通过Administration(管理)–>Media Type(报警媒体类型)–>选择Email(邮件),如图-7所示。

在这里插入图片描述

图-7

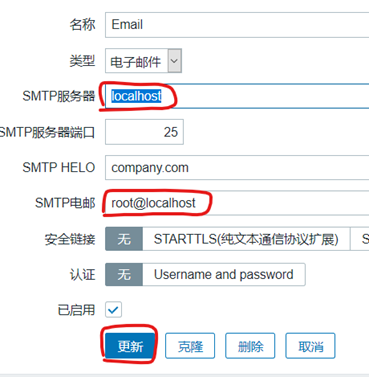

设置邮件服务器信息,设置邮件服务器及发件人邮件账户信息,如图-8所示。

在这里插入图片描述

图-8

2)为用户添加Media(设置收件人信息)

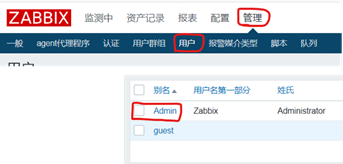

在Administration(管理)–>Users(用户)中找到选择admin账户,如图-9所示。

在这里插入图片描述

图-9

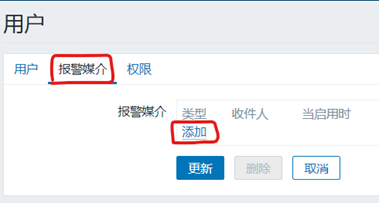

点击Admin账户后,在弹出的界面中选择Media(报警媒介)菜单–>点击Add(添加)报警媒介,如图-10所示。

在这里插入图片描述

图-10

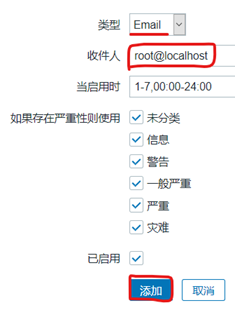

点击Add(添加)后,在Meida Type(类型)中填写报警类型,收件人,时间等信息,如图-11所示。

在这里插入图片描述

图-11

三:创建Action动作

1)Action动作

Action(动作)是定义当触发器被触发时的时候,执行什么行为。

通过Configuration(配置)–>Actions(动作)–>Create
action(创建动作),注意事件源选择触发器,如图-12所示。

在这里插入图片描述

图-12

2)配置Action动作的触发条件

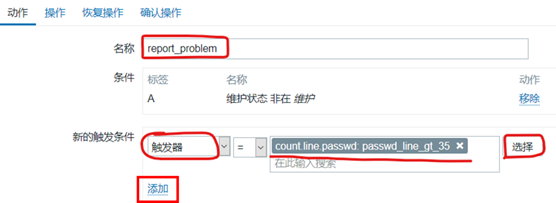

填写Action动作的名称,配置什么触发器被触发时会执行本Action动作(账户数量大于35),如图-13所示。

在这里插入图片描述

图-13

3)配置Action动作的具体行为

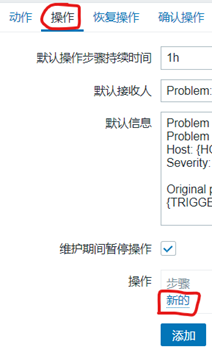

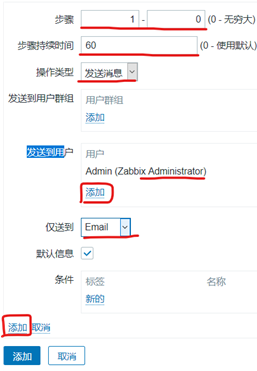

配置动作的具体操作行为(发送信息或执行远程命令),无限次数发送邮件,60秒1次,发送给Admin用户,如图-14和图-15所示。

在这里插入图片描述

图-14

在这里插入图片描述

图-15

4)测试效果

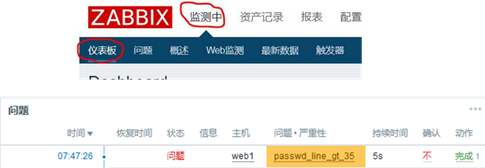

在被监控主机创建账户(让账户数量大于35),然后登录监控端Web页面,在仪表盘中查看问题报警(需要等待一段时间),如图-16所示。

在这里插入图片描述

图-16

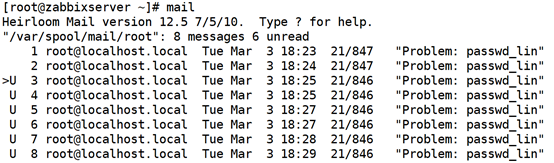

查看报警邮件,在监控服务器上使用mail命令查收报警邮件,如图-17所示。

提示:如果没有mail命令,则需要安装mailx软件包。

在这里插入图片描述

图-17

Zabbix自动发现

问题

沿用前面的练习,配置Zabbix的自动发现机制,实现以下目标:

创建自动发现规则 创建自动发现后的动作,添加主机、为主机链接模板

方案

什么是自动发现(Discovery)?

当Zabbix需要监控的设备越来越多,手动添加监控设备越来越有挑战,此时,可以考虑使用自动发现功能,自动添加被监控主机,实现自动批量添加一组监控主机功能。

自动发现可以实现:

自动发现、添加主机,自动添加主机到组; 自动连接模板到主机,自动创建监控项目与图形等。 自动发现(Discovery)流程:

创建自动发现规则 创建Action动作,说明发现主机后自动执行什么动作 通过动作,执行添加主机,链接模板到主机等操作

步骤

实现此案例需要按照如下步骤进行。

一:自动发现规则

1)创建自动发现规则

通过Configuration(配置)–>Discovery(自动发现)–>Create discovery
rule(创建发现规则),如图-18所示。

在这里插入图片描述

图-18

2)填写规则

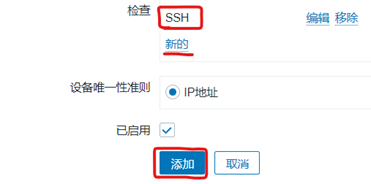

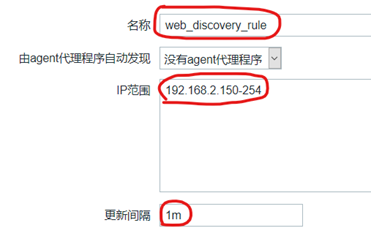

填写自动发现的IP范围(逗号隔开可以写多个),多久做一次自动发现(默认为1小时,仅实验修改为1m),如图-19所示。配置检查的方式:Ping、HTTP、FTP、Agent的自定义key等检查,如图-20所示。

在这里插入图片描述

图-19

在这里插入图片描述

图-20

二:创建动作

1)创建Action动作

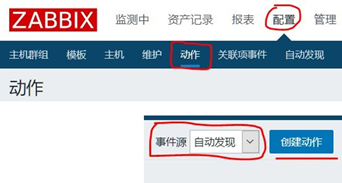

通过Configuration(配置)–> Actions(动作)–> Actions Event
source(事件源):自动发现(Discovery)–>Create action(创建动作),如图-21所示。

在这里插入图片描述

图-21

2)配置Action动作具体行为

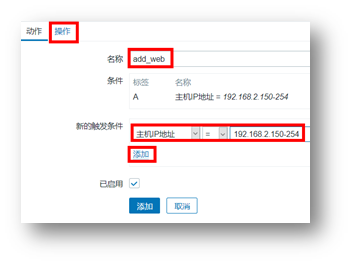

配置动作,添加动作名称,添加触发动作的条件,如图-22所示。

在这里插入图片描述

图-22

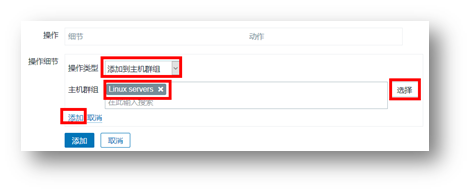

点击操作(触发动作后要执行的操作指令),操作细节:添加主机到组,与模板链接(HTTP模板),如图-23所示。

在这里插入图片描述

图-23

二:添加新的虚拟机

1)创建新的虚拟机

创建一台新的主机,验证zabbix是否可以自动发现该主机,可以重新部署一台新的虚拟机(注意前面的课程,我们已经创建了虚拟机web2,并且已经安装部署了Zabbix
agent)。

2)验证结果

登陆Zabbix服务器的Web页面,查看主机列表,确认新添加的主机是否被自动加入监控主机列表。

Zabbix主动监控

问题

沿用前面的练习,配置Zabbix主动监控,实现以下目标:

修改被监控主机agent为主动监控模式 克隆模板,修改模板为主动监控模板 添加监控主机,并链接主动监控模板

方案

默认zabbix采用的是被动监控,主动和被动都是对被监控端主机而言的!

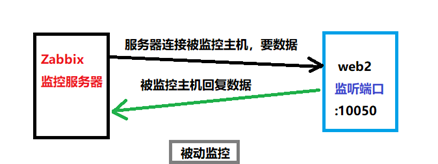

被动监控:Server向Agent发起连接,索取监控数据。

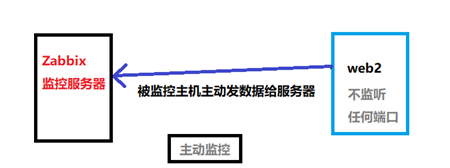

主动监控:Agent向Server发起连接,Agent周期性地收集数据发送给Server。

区别:Server不用每次需要数据都连接Agent,Agent会自己收集数据并处理数据,Server仅需要保存数据即可。如图-24、图-25所示。

在这里插入图片描述

图-24

在这里插入图片描述

图-25

当监控主机达到一定量级后,Zabbix服务器会越来越慢,此时,可以考虑使用主动监控,释放服务器的压力。

另外,Zabbix也支持分布式监控,也是可以考虑的方案。

步骤

实现此案例需要按照如下步骤进行。

一:添加被监控主机

1)为被监控主机安装部署zabbix agent

注意:前面的实验如果我们已经在web2主机安装部署了zabbix agent,如果已经完成,则如下操作可以忽略。

[root@web2 ~]# yum -y install gcc pcre-devel autoconf
[root@web2 ~]# tar -xf zabbix-3.4.4.tar.gz
[root@web2 ~]# cd zabbix-3.4.4/
[root@web2 ~]#./configure --enable-agent
[root@web2 ~]# make && make install

2)修改agent配置文件

将agent监控模式修改为主动模式。

[root@web2 ~]# vim /usr/local/etc/zabbix_agentd.conf
#Server=127.0.0.1,192.168.2.5
#93行,注释该行,允许谁监控本机
StartAgents=0
#118行,被动监控时启动几个Agent进程监听10050端口
#设置为0,则禁止被动监控,不启动zabbix_agentd服务及端口
ServerActive=192.168.2.5
#134行,允许哪些主机监控本机(主动模式),一定要取消127.0.0.1
Hostname=web2
#145行,告诉监控服务器,是谁发的数据信息
#一定要和zabbix服务器配置的监控主机名称一致(后面设置)
RefreshActiveChecks=120
#183行,默认120秒检测一次
UnsafeUserParameters=1
#280行,允许自定义监控传参
Include=/usr/local/etc/zabbix_agentd.conf.d/
#264行,自定义监控的位置
[root@web2 ~]# killall zabbix_agentd                    #关闭服务
[root@web2 ~]# zabbix_agentd                            #启动服务
[root@web2 ~]# ss -nutlp |grep  zabbix_agentd            #查看不到任何端口信息

二:创建主动监控的监控模板

1)克隆Zabbix自动的监控模板

为了方便,克隆系统自带模板(在此基础上修改更方便)。

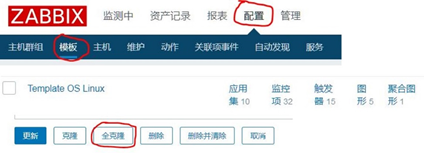

通过Configuration(配置)–>Templates(模板)–>选择Template OS Linux

–>全克隆,克隆该模板,新建一个新的模板。如图-26所示。

新模板名称为:Template OS Linux Server Active。

在这里插入图片描述

图-26

2)修改模板中的监控项目的监控模式

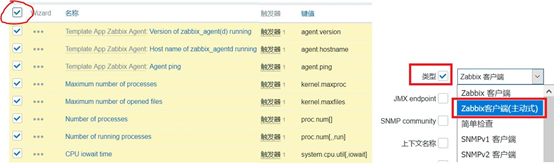

将模板中的所有监控项目全部修改为主动监控模式,通过Configuration(配置)–>Templates(模板)–>选择新克隆的模板,点击后面的Items(监控项)–>点击全选,选择所有监控项目,点击批量更新,将类型修改为:Zabbix
Agent(Active主动模式),如图-27所示。

在这里插入图片描述

图-27

3)禁用部分监控项目

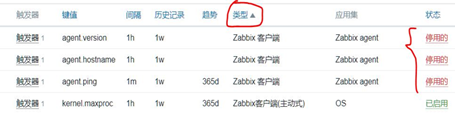

批量修改监控项的监控模式后,并非所有监控项目都支持主动模式,批量修改后,会发现有几个没有修改主动模式成功,说明,这些监控项目不支持主动模式,关闭即可。

可以点击类型排序,方便操作,点击状态即可关闭。如图-28所示。

在这里插入图片描述

图-28

三:添加监控主机

1)手动添加监控主机(主动模式监控)

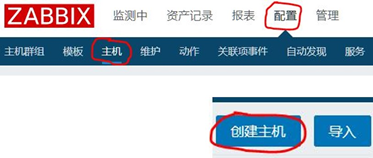

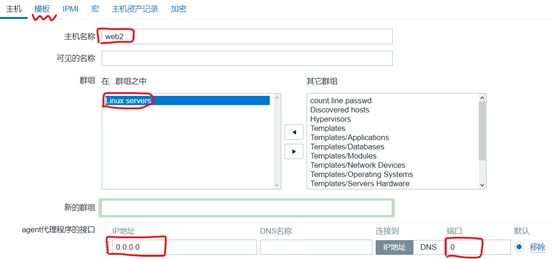

在Zabbix监控服务器,添加被监控的主机(主动模式),设置主机名称:web2
(必须与被监控端的配置文件Hostname一致),将主机添加到Linux
servers组,IP地址修改为0.0.0.0,端口设置为0,如图-29和图-30所示。

在这里插入图片描述

图-29

在这里插入图片描述

图-30

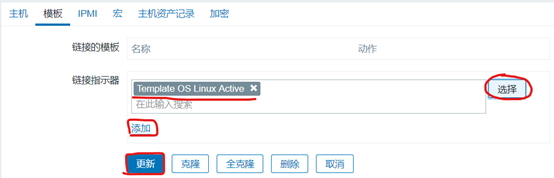

为主机添加监控模板,选择刚刚创建的模板(主动模式),添加链接模板到主机,如图-31所示。

在这里插入图片描述

图-31

2)验证监控效果

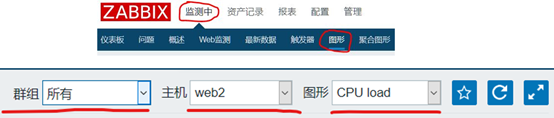

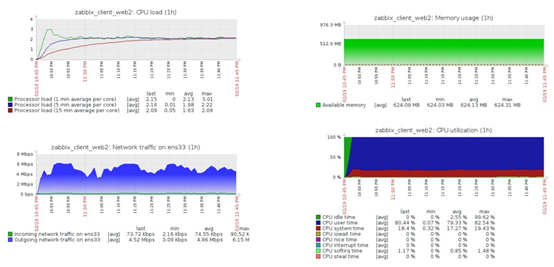

查看数据图表,通过Monitoring(监控中)–>Graphs(图形)菜单,选择需要查看的主机组、主机以及图形,查看效果,如图-32所示。

在这里插入图片描述

图-32

附加:

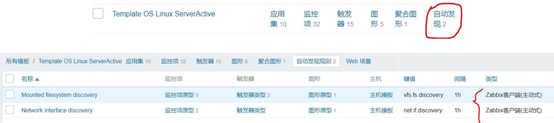

CPU、内存等其他数据可用正常获取,但是,查看分区图表时并无数据,因为分区数据采用的是自动发现监控,与普通监控项一样,修改为主动模式即可,选择Template
OS Linux Server Active模板,修改Discovery自动发现为主动模式。如图-33所示。

在这里插入图片描述

图-33

拓扑图与聚合图形

问题

沿用前面的练习,熟悉zabbix拓扑图与聚合图形,实现以下目标:

创建修改拓扑图 创建聚合图形

步骤

实现此案例需要按照如下步骤进行。

一:创建拓扑图

1)创建拓扑

绘制拓扑图可以快速了解服务器架构,通过Monitoring(监控中)–>Maps(拓扑图),选择默认的Local
network拓扑图,编辑即可(也可以新建一个拓扑图),如图-34所示。

在这里插入图片描述

图-34

2)拓扑图图表说明

Icon(图标),添加新的设备后可以点击图标修改属性 Shape(形状) Link(连线),先使用Ctrl选择两个图标,再选择连线
完成后,点击Update(更新) 创建完拓扑图,效果如图-35所示。

在这里插入图片描述

图-35

二:创建聚合图形

1)创建聚合图形

聚合图形可以在一个页面显示多个数据图表,方便了解多组数据。

通过Monitoring(监控中)–>Screens(聚合图形)–>Create
screen(创建聚合图形)即可创建聚合图形,如图-36所示。

在这里插入图片描述

图-36

修改聚合图形参数如下:

Owner(所有者):使用默认的Admin用户 Name(名称):名称设置为web2_host Columns(列):列数设置为2列
Rows(行):行数设置为2行

2)为聚合图形中添加监控图形

选择刚刚创建的聚合图形(web2_host),点击后面的构造函数(constructor),点击Change(更改),设置每行每列需要显示的数据图表,如图-37所示。

在这里插入图片描述

图-37

自定义监控案例

问题

沿用前面的练习,使用自定义key监控常用监控项目,实现以下目标:

监控Nginx状态 监控网络连接状态

步骤

实现此案例需要按照如下步骤进行。

一:监控Nginx服务状态

1)准备环境,部署nginx软件

安装nginx软件,开启status模块(参考前面的课程知识)

[root@web1 ~]# tar -xf nginx-1.12.2.tar.gz
[root@web1 ~]# cd nginx-1.12.2
[root@web1 nginx-1.12.2]# yum -y install gcc pcre-devel openssl-devel
[root@web1 nginx-1.12.2]# ./configure \
> --with-http_stub_status_module
[root@web1 nginx-1.12.2]# make && make install
[root@web1 ~]# vim /usr/local/nginx/conf/nginx.conf        #参考前面的课程内容
location /status {
                stub_status on;
        }
[root@web1 ~]# /usr/local/nginx/sbin/nginx    #启动服务
[root@web1 ~]# curl  http://192.168.2.100/status
Active connections: 1
server accepts handled requests
10 10 3
Reading: 0 Writing: 1 Waiting: 0

2)自定义监控key

编写自定义监控脚本(仅供参考,未检测完整状态)

[root@web1 ~]# vim /usr/local/bin/nginx_status.sh
#!/bin/bash
case $1 in
active)
    curl -s http://192.168.2.100/status |awk '/Active/{print $NF}';;
waiting)
    curl -s http://192.168.2.100/status |awk '/Waiting/{print $NF}';;
accepts)
    curl -s http://192.168.2.100/status |awk 'NR==3{print $2}';;
esac
[root@web1 ~]# chmod +x  /usr/local/bin/nginx_status.sh
创建自定义key

语法格式:

UserParameter=key,command

UserParameter=key[*],<command> $1

key里的所有参数,都会传递给后面命令的位置变量

注意:被监控端修改配置文件,注意要允许自定义key并设置Include!

[root@web1 ~]# vim /usr/local/etc/zabbix_agentd.conf.d/nginx.status
UserParameter=nginx.status[*],/usr/local/bin/nginx_status.sh $1
[root@web1 ~]# killall zabbix_agentd
[root@web1 ~]# zabbix_agentd
测试效果:

[root@web1 ~]# zabbix_get  -s 127.0.0.1 -k 'nginx.status[accepts]'

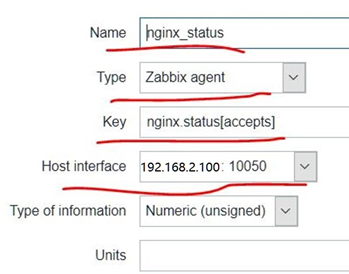

登陆Zabbix监控Web,创建监控项目item,点击Configuration(配置)-->Hosts(主机),点击主机后面的items(监控项),点击Create item(创建监控项)。修改监控项参数如图-38所示。

备注:Type(类型)后面的Zabbix agent中文是Zabbix 客户端。

Key的中文是键值。

在这里插入图片描述

图-38

二:监控网络连接状态

1)了解TCP协议

熟悉TCP三次握手,参考图-39。

在这里插入图片描述

图-39

熟悉TCP连接的四次断开,参考图-40。

在这里插入图片描述

图-40

2)查看网络连接状态

模拟多人并发连接(如果没有ab命令,则安装httpd-tools软件包)

[root@web1 ~]# ab -c 1000 -n 100000 http://192.168.2.100/
查看网络连接状态,仔细观察、分析第二列的数据

[root@web1 ~]# ss -antup
#-a显示所有
#-t显示TCP连接状态
#-u显示UDP连接状态
#-n以数字形式显示端口号和IP地址
#-p显示连接对应的进程名称

3)创建自定义key

编写自定义监控脚本(仅供参考,未检测完整状态)

[root@web1 ~]# vim /usr/local/bin/net_status.sh
#!/bin/bash
case $1 in
estab)
    ss -antp |awk 'BEGIN{x=0}  /^ESTAB/{x++} END{print x}';;
close_wait)
    ss -antp |awk 'BEGIN{x=0} /^CLOSE-WAIT/{x++} END{print x}';;
time_wait)
    ss -antp |awk 'BEGIN{x=0} /^TIME-WAIT/{x++} END{print x}';;
esac
[root@web1 ~]# chmod +x  /usr/local/bin/net_status.sh
注意:被监控端修改配置文件,注意要允许自定义key并设置Include参数。

如果没有killall命令,则需要安装psmisc软件包。

[root@web1 ~]# vim /usr/local/etc/zabbix_agentd.conf.d/net.status
UserParameter=net.status[*],/usr/local/bin/net_status.sh $1
[root@web1 ~]# killall zabbix_agentd
[root@web1 ~]# zabbix_agentd
测试效果:

[root@web1 ~]# zabbix_get  -s 127.0.0.1 -k 'net.status[time_wait]'
  1. 监控netstatus

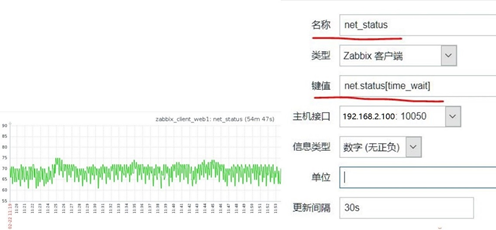

在监控服务器,添加监控项目item,Configuration(配置)–>Hosts(主机)点击主机后面的items(监控项)

点击Create item(创建监控项),如图-41所示。

在这里插入图片描述

图-41

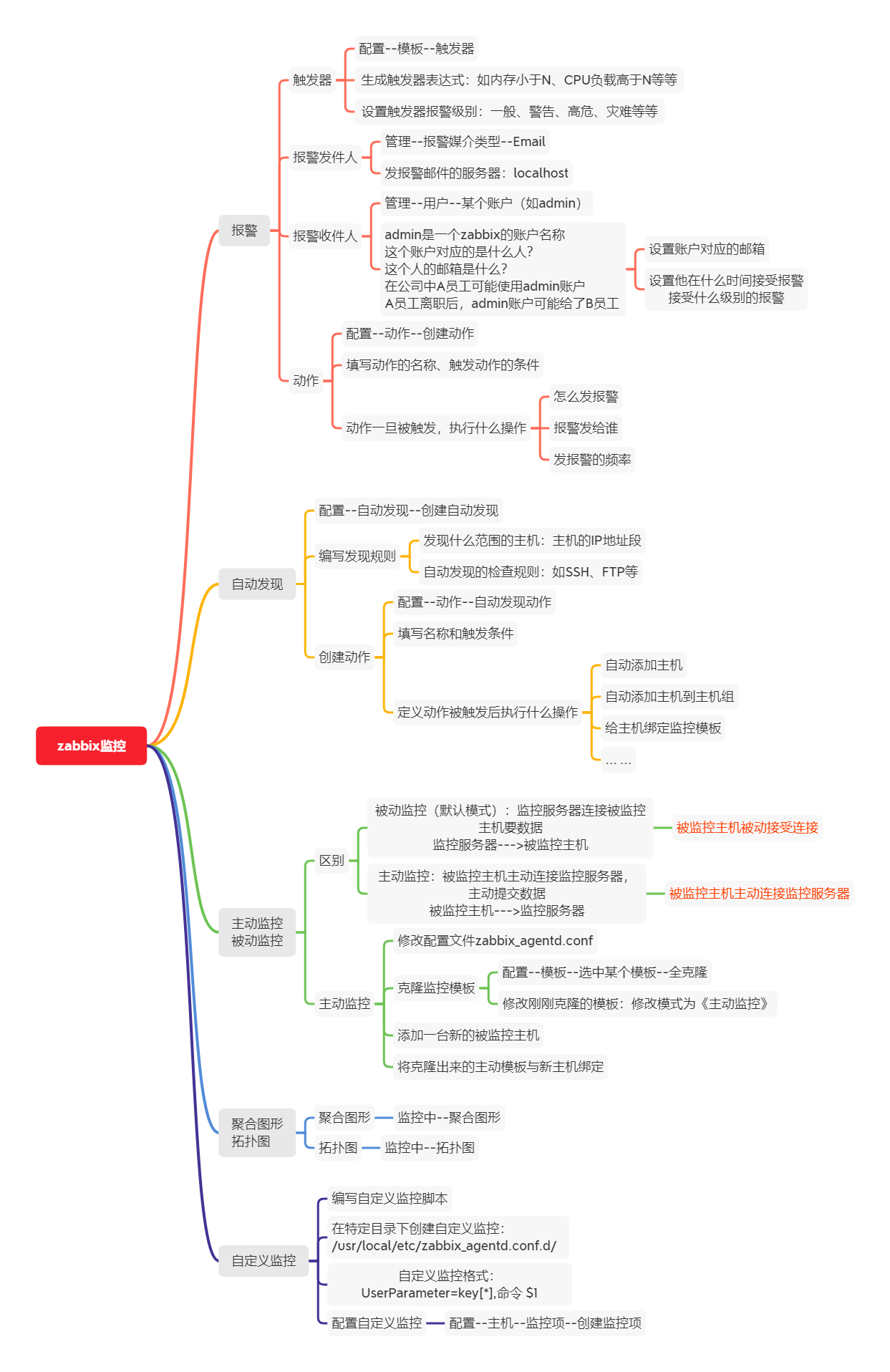

附加思维导图,如图-42所示:

在这里插入图片描述

图-42
