初学FPGA，记录一些个人的探索历程和心得。本文的初衷是为了验证VHDL和Verilog文件互相调用功能。以一个简单的二选一选择器为例，分别用两种方法实现功能。

一、用Verilog文件调用VHDL

以Verilog文件为顶层文件，调用VHDL模块，testbench为Verilog文件。
1、新建project
2、编写.vhd文件，FPGA_VHDL.vhd，文件名与模块名称一致；

在这里插入图片描述
3、编写FPGA_Verilog.v文件，文件名与模块名称一致，且设为top文件。

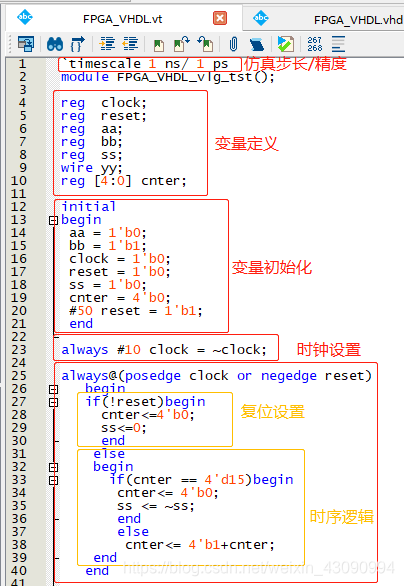

4、编写testbench文件，FPGA_VHDL.vt，设置时钟周期为20ns，延时50ns后reset=1，aa=0，bb=1，每16个时钟，ss信号翻转一次；
