旅行商(TSP)问题建模和子路径(subtour)消除约束详解

1、TSP问题描述

\qquad TSP问题为travelling salesman Problem的缩写，问题描述为：一名旅行商需要从他的住址(home)出发，游历n个城市，之后再返回home。已知所有城市间的旅行成本，问题目标为：这位旅行商应该选择怎样的线路旅游，才能花最少的钱游历一遍所有的城市？

2、TSP问题建模

2.1 参数定义

\qquad 定义城市的总个数为：$n$，从城市$i$到城市$j$的旅行成本为：$C_{ij}，i\in n，j\in n$。

2.2 变量定义

\qquad 定义0-1变量$$x_{ij}=\{\begin{array}{c}1，if旅行商从城市i到城市j\\ 0，if旅行商不从城市i到城市j\end{array}$$

2.3 模型建模

2.3.1 目标函数

$$minimize{C}_{ij}{x}_{ij}$$
\qquad 目标函数表示最小化旅行总费用。

2.3.2 约束条件

$$\sum _{j\ne i}{x}_{ij}=1,i\in n(1)$$
\qquad 约束条件(1)表示每一个城市$i$需要离开一次。
$$\sum _{i\ne j}{x}_{ij}=1,j\in n(2)$$
\qquad 约束条件(2)表示每一个城市$i$需要进入一次。
\qquad 若仅仅考虑上述问题情景中的描述要去，则约束(1)和(2)已经满足所有条件，但是会出现子路径的情况

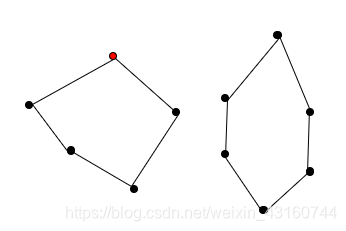

\qquad 如上图所示，旅行商从红色城市出发，上述的路径满足所有的约束条件，但是明显不符合实际情况，所以需要添加额外的子路径消除约束来避免上述情况的发生。

3、 子路径消除约束

3.1 子路径消除不等式一(SEC1)

∑ i ∈ S ∑ j ∉ S x i j ≥ 1 ,   S ⊂ N = { 1 , 2 , . . . , n } , S ≠ ∅ ( 3 ) \sum_{i\in S}\sum_{j\notin S} {x_{ij}\geq1, \, S\subset N=\{1,2,...,n\},S\neq\emptyset} \qquad\qquad (3) i∈S∑​j∈/S∑​xij​≥1,S⊂N={1,2,...,n},S=∅(3)
\qquad 解释： 对于每一个非空集合$S$，$S$中城市的个数最多为$n-1$个，从$S$中流出的弧的个数必定大于或者等于一条。将上述图中的子路径的情况套用到这个不等式上，很明显会违反不等式一，所以将这条不等式加入到模型中能够有效消除子路径问题。同时，不等式一会添加的约束个数为：
$$c_n^1+c_n^2+...+c_n^{n-1}=2^n-2$$条约束。

3.2 子路径消除不等式二(SEC2)

∑ i ∈ S ∑ j ∈ S x i j ≤ ∣ S ∣ − 1 ,   S ⊂ N = { 1 , 2 , . . . , n } ,   2 ≤ ∣ S ∣ ≤ n − 1 ( 4 ) \sum_{i\in S}\sum_{j\in S} {x_{ij}\leq|S|-1, \, S\subset N=\{1,2,...,n\},\,2\leq|S|\leq n-1} \qquad (4) i∈S∑​j∈S∑​xij​≤∣S∣−1,S⊂N={1,2,...,n},2≤∣S∣≤n−1(4)
\qquad 解释： 对于每一个集合$S$，$S$相互链接的弧的个数最多为$|S|-1$条，即只有当$S$中的城市的个数为$n$个时，才允许构成环路，这样不等式二也可以避免上述图中的情况发生。同时，不等式二会添加的约束个数为：
$$c_n^2+c_n^3+...+c_n^{n-1}=2^n-2-n$$条约束。

3.3 子路径消除不等式三(MTZ${}^{[1]}$)

\qquad 引入一个新的变量 u i ∈ [ 1 , n − 1 ] , i ∈ { 1 , . . . , n − 1 } u_i\in[1,n-1], i\in\{1,...,n-1\} ui​∈[1,n−1],i∈{1,...,n−1}表示city $i$ 在TSP路径中的索引位置，MTZ子环路消除不等式的形式如下所示：
u i − u j + ( n − 1 ) ⋅ x i j ≤ n − 2 ,    i , j ∈ { 1 , . . . , n − 1 } : i ≠ j u_i-u_j+(n-1)\cdot x_{ij}\le n-2,\ \ i,j\in \{1,...,n-1\}:i\neq j ui​−uj​+(n−1)⋅xij​≤n−2,  i,j∈{1,...,n−1}:i=j
\qquad MTZ不等式通过引入$n$个新的变量，将子环路消除不等式约束的数量变为了$n^2$个，对于规模较大的算例，相对于SEC不等式更有优势。而且避免了SEC不等式的显式枚举过程。

3.4 子路径消除不等式四(DL${}^{[2]}$)

\qquad DL不等式针对MTZ不等式进行了进一步的改进，DL的形式如下所示：
u i − u j + ( n − 1 ) ⋅ x i j + ( n − 3 ) ⋅ x j i ≤ n − 2 ,    i , j ∈ { 1 , . . . , n − 1 } : i ≠ j u_i-u_j+(n-1)\cdot x_{ij}+(n-3)\cdot x_{ji}\le n-2,\ \ i,j\in \{1,...,n-1\}:i\neq j ui​−uj​+(n−1)⋅xij​+(n−3)⋅xji​≤n−2,  i,j∈{1,...,n−1}:i=j
\qquad DL不等式相对于MTZ不等式在空间切割的效果更强，有利于模型在更短的时间内收敛。

Reference

[1]. Miller, C. E., Tucker, A. W., & Zemlin, R. A. (1960). Integer programming formulation of traveling salesman problems. Journal of the ACM (JACM), 7(4), 326-329.
[2]. Desrochers, M., & Laporte, G. (1991). Improvements and extensions to the Miller-Tucker-Zemlin subtour elimination constraints. Operations Research Letters, 10(1), 27-36.
