PCIe Gen4 Equlization失败掉速到Gen3的问题排查

问题现象

  1. EXXXX显卡直接插到主板上可以link up到Gen4
  2. 显卡+ Gen5 CI interposer卡无法link到Gen4,只能协商到Gen3
  3. 显卡+Gen5 CI interposer卡+Gen4延长线,可以协商到Gen4
    1. 如果使用15cm延长线,链路只能到Gen3
    2. 如果使用20cm延长线,链路能到Gen4

总结:不插interposer卡,Gen4 X16

              插上interposer卡,Gen3 X16

分析仪抓取数据对比:

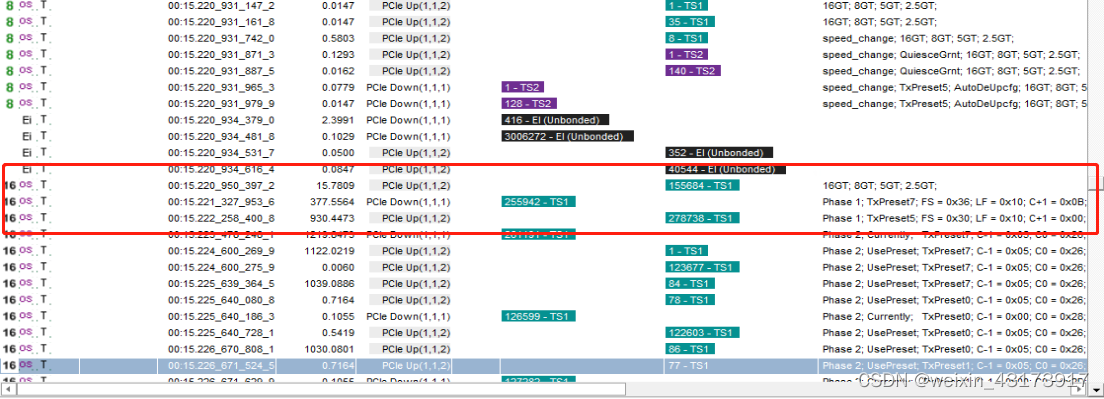

  1. 正常协商过程

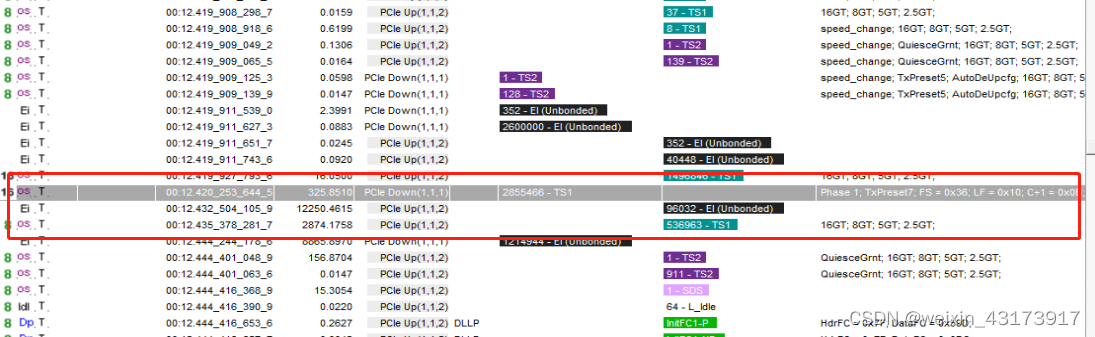

  1. 异常协商过程

Environment:

  1. VIAVI 11.0 /15.1.0 version
  2. Gen5分析仪+ CEM 5.0 CI interposer
  3. 主板是AMD+技嘉X570 UD
  4. 被测件Gen4X16

Debug处理过程

  1. 延长线上面没有Redriver或者retimer芯片,延长线相当于CTLE功能,低通滤波器,同时也有损耗

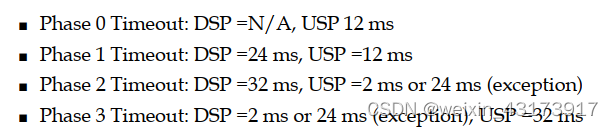

  2. 从现象来看,Device没有收到Host发过来的Phase1 的TS1,导致超时24ms,退出了Recovery.EQ过程,按照PCIE协议,符合协议 HOST端再Phase1 超时24ms 进入EI              Device端再Phase1超时12ms进入EI

3. Downstream进入了Phase1, 所以Downstream肯定是收到了upstream发过来的Phase 0的TS1,才进入了Phase 1,所以Host端是可以收到Device发过来的TS1的

The host side enters Phase 1 at 8.0 GT/s of the Recovery.Equalization state whereas DUT enters Phase 0 at 8.0 GT/s.

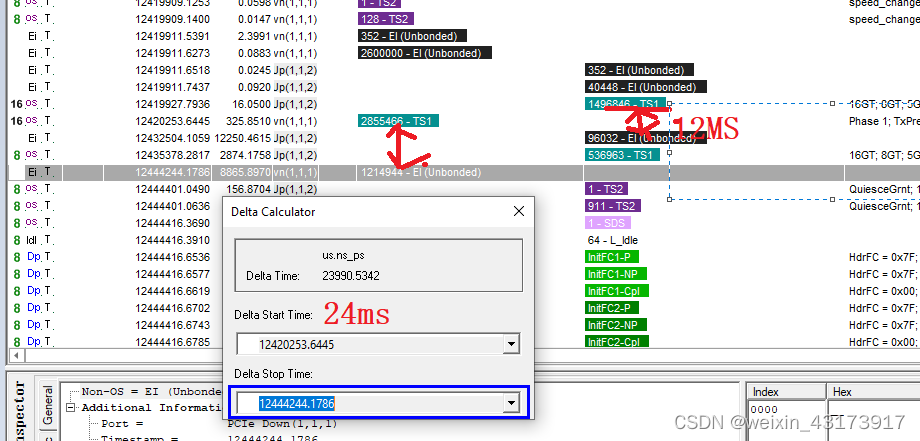

4. Device端在12ms之后就超时(这个超时在Host端24ms超时之前),所以device没有收到Host发过来的Phase1的TS1,最后进入EI状态

但是从分析仪是抓取到Host端发过来的Phase1的TS1,所以问题出在Interposer收到后往后的过程,同时Interposer卡和被测件有不同的ASIC能力,所以解包能力也是不同的

5.  从抓取的数据里面就找到,Phase 0/1 阶段Host在4.0速率默认使用Preset 7 进行数据发送

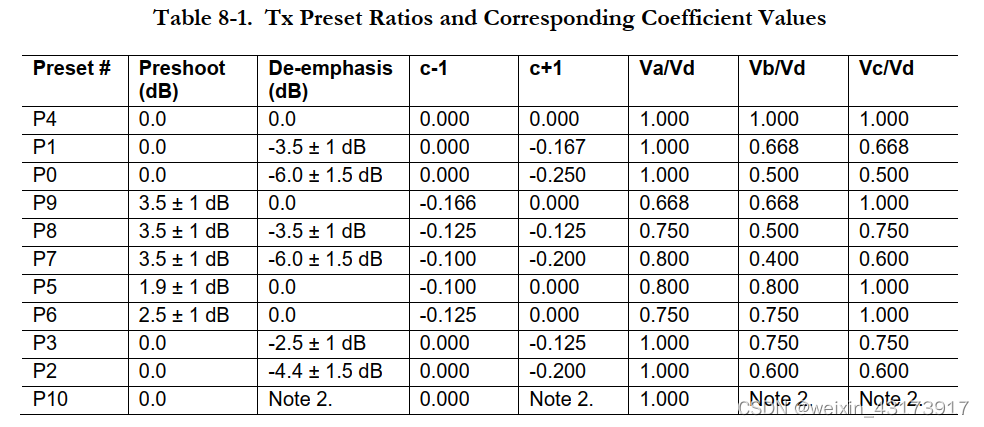

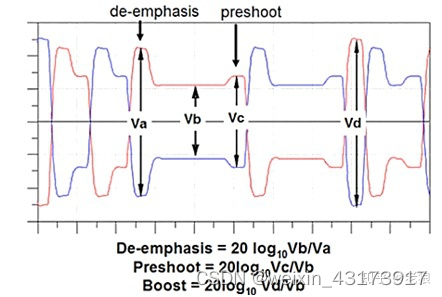

Preset 7如下图所示,Preshoot和De-emphasis是比较强的(这两个参数用于发送端)

6.        在示波器和客户的帮助下,利用进入compliance Pattern测试0数据发送的波形,进行对比

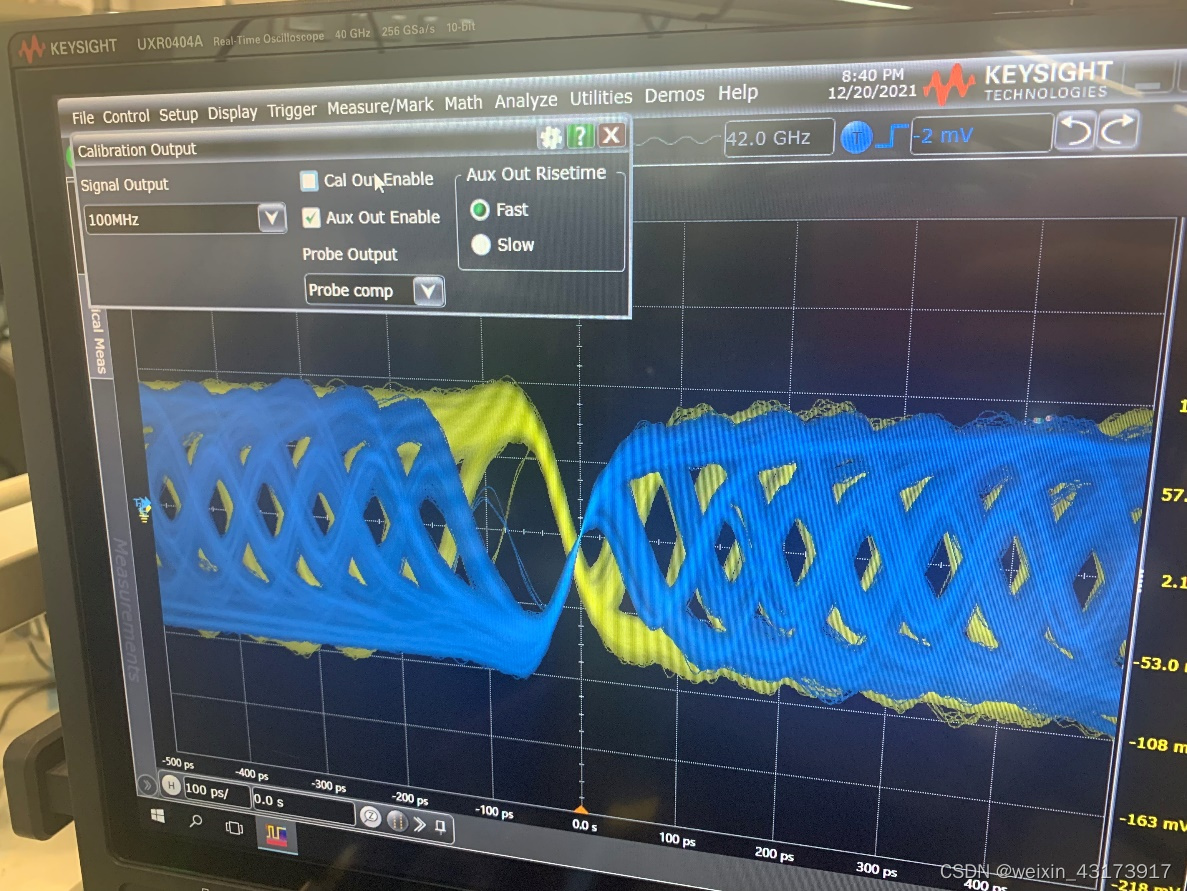

1主板发出数据波形(没有经过5.0 CEM inter poser卡)

‘’

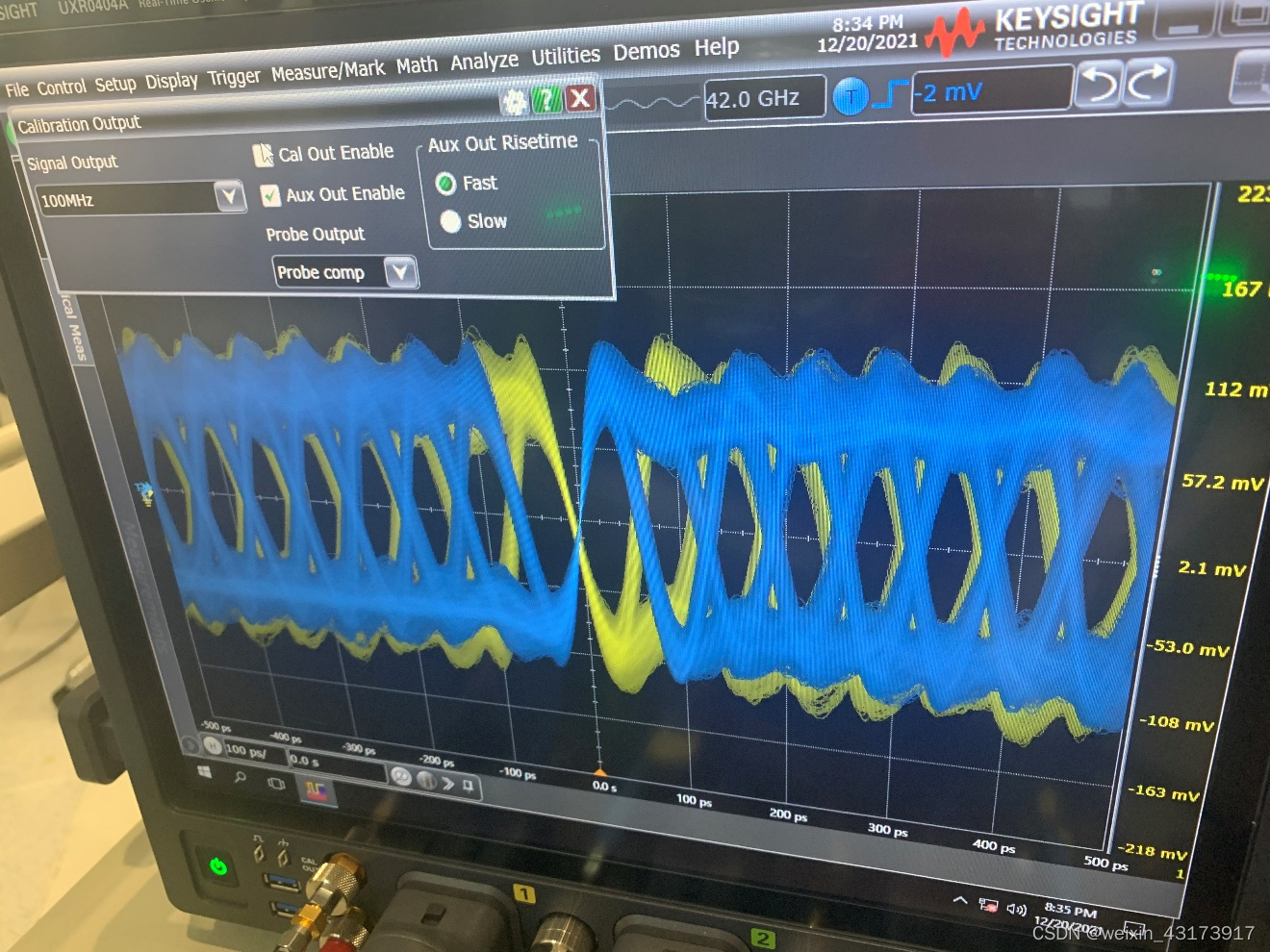

                6.2 Interposer卡发出数据波形(经过5.0 CEM inter poser卡)

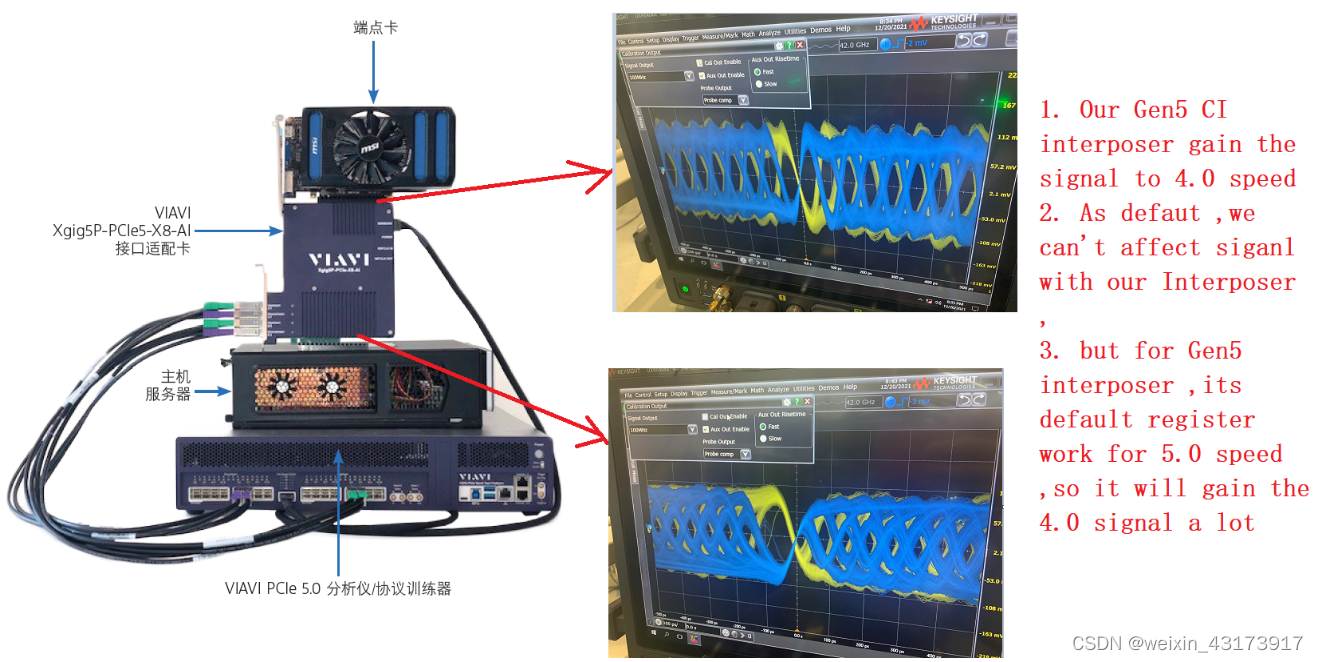

                很明显,信号经过5.0 的Interposer卡之后,信号质量明显变好

6.3 理论上这种信号质量发送到被测件,是没有问题的,妥妥的解析

Note:大部分情况下我们说的CTLE其实是包含了放大器能力,默认CTLE只是去抑制低频来让眼图睁开没有放大能力

有一种可能,被测件也有CTLEDFE能力(这两个是接收端调制),也就是Host发送出来的信号,经过了两次 CTLEDFE的调制和增益,信号质量反而变差了(这个无法验证)

  解决方案

  1. 默认的CEM 5.0 Interposer卡的default值是给5.0 速率使用 ,EQBOOST增益(其实就是CTLE能力)会相对于4.0强,所以尝试降低Downstream端的CTLE增益强度进行调试(只有这个能调试)

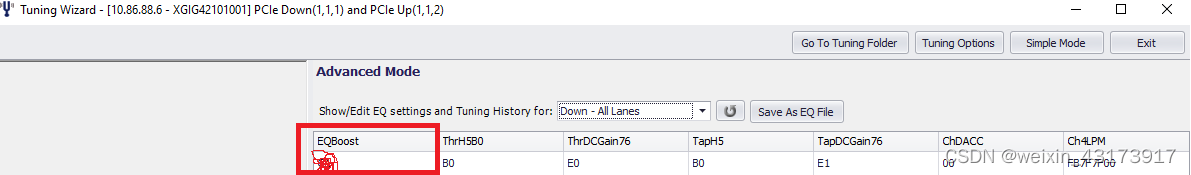

  1. 打开Tuning Wizard,查看默认EQBOOST (downstream)(下图以4.0 interposr卡为例 ,5.0 CEM卡的downstream默认值是另外一个值)

CEM 5.0的EQBoost对链路增益最明显,调试范围是 0x00-0x21 ,直接调试到0x00

  1. 重新cold reset 主板,直接可以链路协商到4.0,问题解决
  2. 保存Tuning file 配置,下次直接load使用

Summary

  1. Interposer卡默认设置值,应该是不影响链路,但是因为CEM 5.0的默认值是设置为5.0 link使用,所以这个配置用于4.0的链路,会对链路信号产生增益而不是保持信号不变
  2. 同时测试环境也是比较特殊,
    1. Host发送端使用的是Preset 7, Preset7的信号调制能力是最强大的,使用Preset 4(最弱),可能也可以解决问题
    2. 被测设备的信号恢复能力很强
    3. 使用的分析仪的Interposer卡是 5.0 卡,增益比较强大

AMD+ GIGABYTE X570UD

no interposer,no pcie extended wire

link up to Gen4

Gen5 chassis + Gen5 CI interposer

only link up to Gen3

Gen5 chassis + Gen5 CI interposer +PCIE extended wire

link up to Gen4

Gen5 chassis + Gen4 Type B interposer

link up to Gen4

总结来讲,基本推断是host发送到device的信号在过度增益(Interposer卡+device本身的增益)下,信号产生了问题,导致device端无法识别信号通过调低Interposer卡的增益来达到一个平衡点
