解释傅里叶变换、拉普拉斯变换和 Z 变换可以非常复杂，尤其是对于初学者。因此，使用比喻来简化这些概念是非常有用的。以下是对这三种变换的比喻说明。

傅里叶变换（Fourier Transform）

比喻：分解乐曲的乐器声音

基本概念：傅里叶变换是将一个信号（通常是时间域的信号）分解成多个频率成分的过程，就像把一首乐曲分解成不同的乐器声音。
具体说明：
- 乐曲和频率成分：想象你在听一首交响乐。这首乐曲是由不同乐器（如小提琴、钢琴和鼓）演奏的。傅里叶变换就像是一种魔法耳朵，它能把这首乐曲分解成不同乐器的声音，告诉你每种乐器在什么时候、用什么频率演奏了什么音符。
- 应用：傅里叶变换广泛应用于信号处理、图像处理和通信等领域。例如，在音频处理过程中，你可以使用傅里叶变换来分析录音中的各种频率成分，从而识别出不同的乐器。

实际应用例子：

声音处理：你可以用傅里叶变换将一段音乐分解成不同的频率成分，这样你就可以看到哪些频率在什么时候是活跃的。
图像处理：在图像处理中，傅里叶变换可以帮助识别图像中的频率分量，从而进行图像增强和去噪等操作。

拉普拉斯变换（Laplace Transform）

比喻：探查系统的本质

基本概念：拉普拉斯变换是一种数学工具，它可以将一个函数（通常是时间域的函数）转化为一个复数域的函数，用来分析系统的本质特性，比如稳定性和响应速度。
具体说明：
- 系统探查：想象你是一个探险家，想要探查一片未知的森林（系统）。这片森林有很多看不见的道路（系统特性），你无法直接看到它们。拉普拉斯变换就像是你的探测工具，它能够告诉你这片森林的地图（系统的本质特性），让你知道哪里有陷阱（系统的稳定性问题），哪里有宝藏（系统的频率响应）。
- 应用：拉普拉斯变换在控制系统和信号处理等领域非常重要。它能够帮助工程师分析和设计系统，比如电路和机械系统，确保这些系统在运行时是稳定的和可控的。

实际应用例子：

控制系统设计：在控制系统中，拉普拉斯变换能够帮助你分析系统的稳定性和响应速度，从而设计出更好的控制器。
电子电路分析：在电子电路中，拉普拉斯变换可以用来分析电路的传递函数，帮助你理解电路的频率响应特性。

Z 变换（Z Transform）

比喻：数码相机拍摄信号

基本概念：Z 变换是离散时间信号的傅里叶变换，它可以将一个离散时间信号（通常是离散域的信号）转化为复数域的信号，用来分析离散系统的本质特性。
具体说明：
- 数码相机：想象你是一名摄影师，正在用数码相机拍摄一幅风景画（离散时间信号）。这幅风景画是由许多小点（采样点）组成的，每个点代表一个时刻的亮度（信号值）。Z 变换就像是你用数码相机将这些小点拍成一张照片（离散时间信号的频率域表示），这样你就可以分析这张照片的整体结构（系统特性），而不仅仅是每个小点的亮度。
- 应用：Z 变换广泛应用于数字信号处理、通信系统和控制系统等领域。它能够帮助工程师分析和设计离散系统，比如数字滤波器和数字控制器。

实际应用例子：

数字信号处理：在数字信号处理中，Z 变换可以用来分析和设计数字滤波器，帮助你过滤掉不需要的噪声。
数字控制系统：在数字控制系统中，Z 变换可以用来分析系统的响应特性，确保系统在不同的采样率下都能够正常工作。

这些比喻和实际应用例子能够帮助你更好地理解傅里叶变换、拉普拉斯变换和 Z 变换的基本概念和应用场景。

理解傅里叶变换、拉普拉斯变换和 Z 变换的区别和联系对初学者来说可能有些复杂。为了更好地帮助你理解它们之间的关系和不同，我将使用列表和比喻来详细解释它们的区别和联系。

傅里叶变换、拉普拉斯变换和 Z 变换的区别

1. 定义和用途：

傅里叶变换：
- 定义：将一个信号从时间域转换到频率域的过程。
- 用途：分析信号的频率成分。常用于信号处理和图像处理。
拉普拉斯变换：
- 定义：将一个时间域函数转换为一个复数域函数的过程。
- 用途：分析连续时间系统的稳定性和动态特性。广泛应用于控制系统和电路分析。
Z 变换：
- 定义：将一个离散时间信号转换为一个复数域信号的过程。
- 用途：分析离散时间系统的稳定性和动态特性。主要用于数字信号处理和离散控制系统。

2. 适用的信号类型：

傅里叶变换：适用于连续时间信号，也可以应用于离散时间信号（离散傅里叶变换，DFT）。
拉普拉斯变换：适用于连续时间信号。
Z 变换：专用于离散时间信号。

3. 变换域和变量：

傅里叶变换：
- 变换域：频率域。
- 变量：频率变量 ( f ) 或角频率 ( \omega )。
拉普拉斯变换：
- 变换域：复数域（复平面）。
- 变量：复数变量 ( s = \sigma + j\omega )，其中 ( \sigma ) 是衰减率，( \omega ) 是角频率。
Z 变换：
- 变换域：复数域（Z 平面）。
- 变量：复数变量 ( z )，通常与离散时间信号的采样间隔相关。

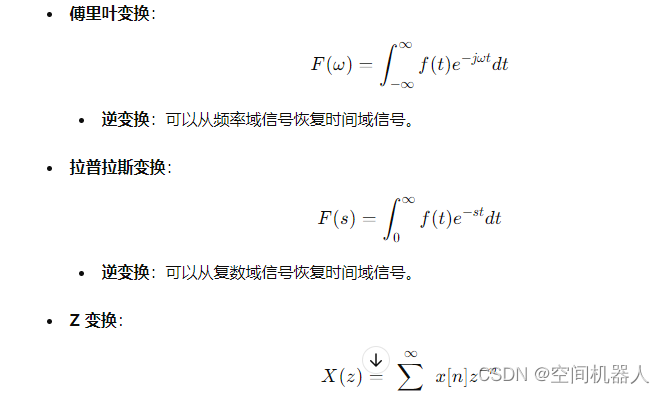

4. 典型表达式：
在这里插入图片描述

逆变换：可以从复数域信号恢复离散时间信号。

5. 频率和稳定性分析：

傅里叶变换：主要用于分析信号的频率成分，不涉及系统的稳定性。
拉普拉斯变换：用于分析系统的稳定性和频率响应。
Z 变换：用于分析离散时间系统的稳定性和频率响应。

傅里叶变换、拉普拉斯变换和 Z 变换的联系

1. 转换关系：

傅里叶变换和拉普拉斯变换：
- 傅里叶变换是拉普拉斯变换在虚轴（( sigma = 0 )）上的一种特殊情况。如果把拉普拉斯变换的变量 ( s ) 设为 ( j)（纯虚数），拉普拉斯变换就变成了傅里叶变换。因此，傅里叶变换可以看作是拉普拉斯变换的一部分。
- 比喻：拉普拉斯变换就像是一张详细的地图，涵盖了所有的地形和道路，而傅里叶变换是其中专门标记了某条特定公路的部分。

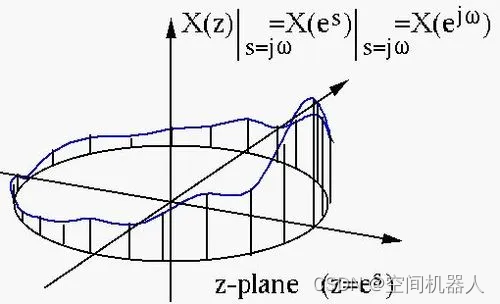

拉普拉斯变换和 Z 变换：
- Z 变换是拉普拉斯变换在离散时间域的对应形式。通过简单的变量替换 ( z = e^sT )（其中 ( T ) 是采样周期），可以将拉普拉斯变换转换为 Z 变换。因此，Z 变换可以看作是拉普拉斯变换在离散时间域的推广。
- 比喻：拉普拉斯变换就像是一张详细的地图，Z 变换是其中针对特定城市（离散时间系统）的导航图。

2. 应用领域：

系统分析：
- 连续系统：拉普拉斯变换用于连续时间系统的分析，如控制系统和电路设计。
- 离散系统：Z 变换用于离散时间系统的分析，如数字信号处理和数字控制。
信号分析：
- 频率分析：傅里叶变换用于信号的频率成分分析，应用广泛于音频、图像处理等领域。

3. 稳定性分析：

拉普拉斯变换和 Z 变换：
- 拉普拉斯变换通过极点分析系统的稳定性。系统的稳定性取决于复平面上极点的位置。
- Z 变换通过 Z 平面上的极点和零点分析系统的稳定性。系统的稳定性取决于极点是否在单位圆内。

4. 频域分析：

频率响应：
- 傅里叶变换：直接在频率域进行分析，适合于分析信号的频率分量。
- 拉普拉斯变换和 Z 变换：通过极点和零点分析系统的频率响应，帮助理解系统的动态特性。

5. 时间和频率的关系：

傅里叶变换：
- 用于信号的时间和频率域的相互转换。
- 例如，将一段音频信号从时间域转换到频率域，可以分析不同频率成分的强度。
拉普拉斯变换和 Z 变换：
- 用于分析系统的时间响应和频率响应之间的关系。
- 例如，通过拉普拉斯变换可以得到系统的传递函数，从而分析系统在不同频率下的响应。
