无线通信中的天线设计与信号传播深度解析：原理、优化与应用前沿

以下是两张图片中天线的工作原理解析：

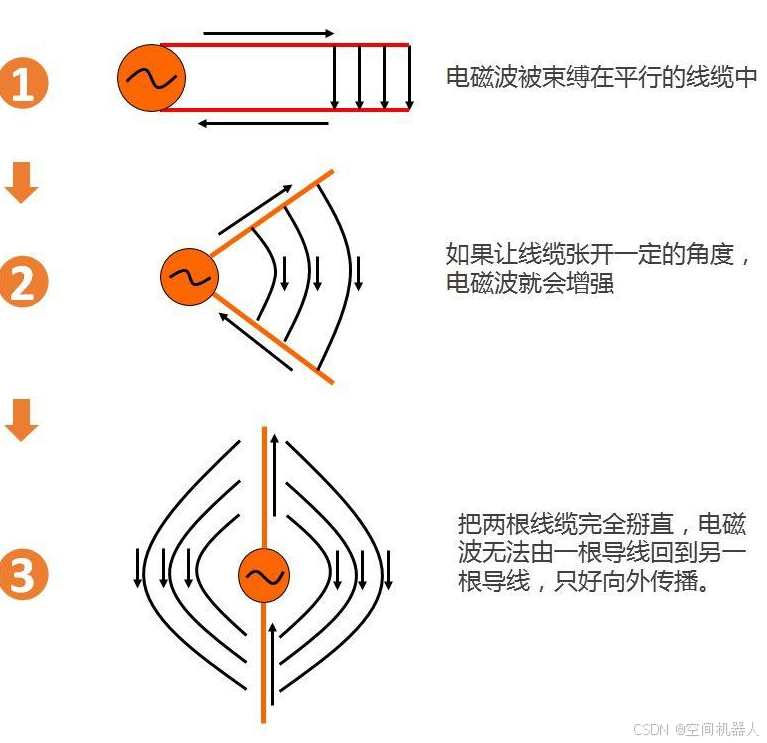

第一张图片

1. 电磁波的传播方向与线缆结构的关系：

   • 在图1中，电磁波被束缚在平行的导线中，导线内部的电磁波以导线为路径传播。
   • 这是典型的传输线结构，例如同轴电缆或双线传输线，电磁波在导线内部以 TEM（横电磁波）模式传播，场线在导体之间传播，并被导线所限制。

2. 打开一定角度的导线：

   • 当两根导线开始张开一定角度（图2），此时电磁波的束缚效应变弱，部分电磁波会向外辐射，形成天线效应。
   • 这个过程类似于将传输线转变为辐射元件，电磁场逐渐从线缆中释放出来，向周围空间传播。

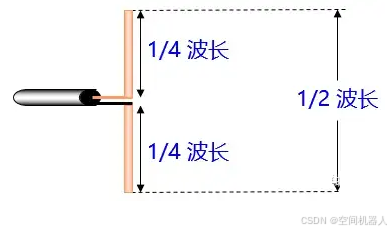

3. 完全展开的导线（天线辐射）
