典型的基于UC3842的反激式开关电源电路详细分析

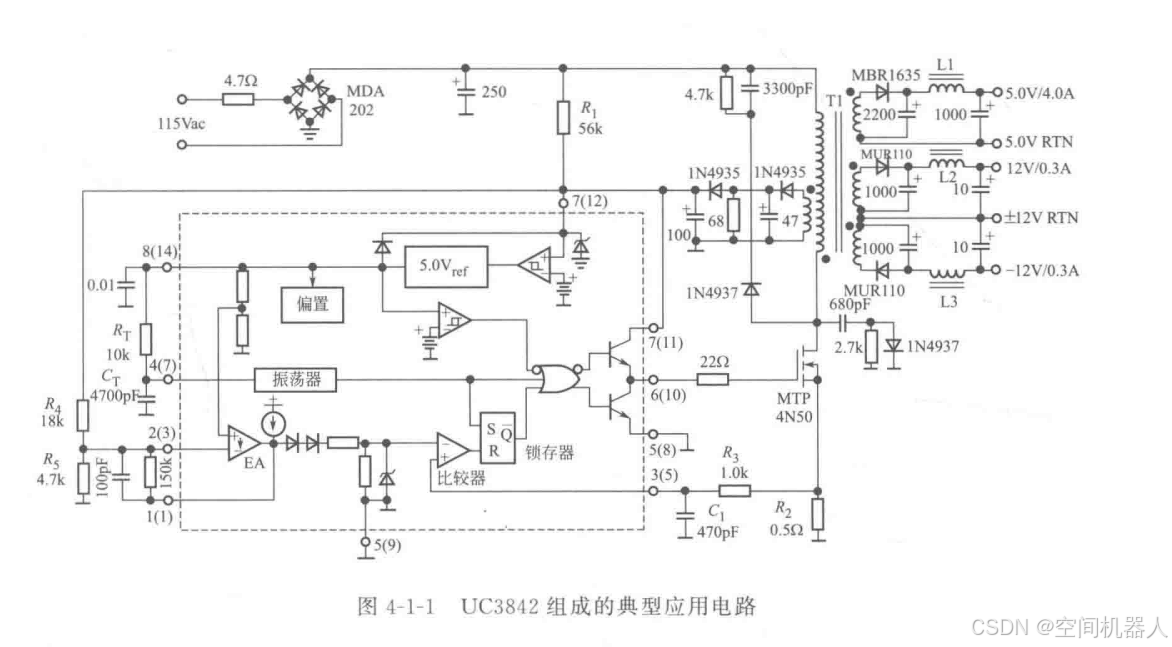

这是一个基于UC3842的反激式开关电源电路。下面我将详细分析电路中的每个部分及其功能，并讲解其工作原理和设计思路。

1. 输入整流滤波部分

• MDA202：输入为115V AC电压，通过MDA202桥式整流器将AC转换为DC。
• 4.7Ω电阻：用于限制浪涌电流，保护整流器件和后续电路。
• C1（3300pF）：用于滤除高频噪声，防止高频干扰进入电路。
• R1（56kΩ）：在开机或关机时，给整流后的电压提供一个泄放通路，以提高电路的安全性。

2. UC3842主控制芯片部分

• UC3842：这是一个常用的PWM控制芯片，主要用于开关电源电路中。
  • 脚8 (VCC)：为芯片提供工作电压，一般要求在12V-28V范围内。
  • 脚4 (RT)
