一、FDD基本概念

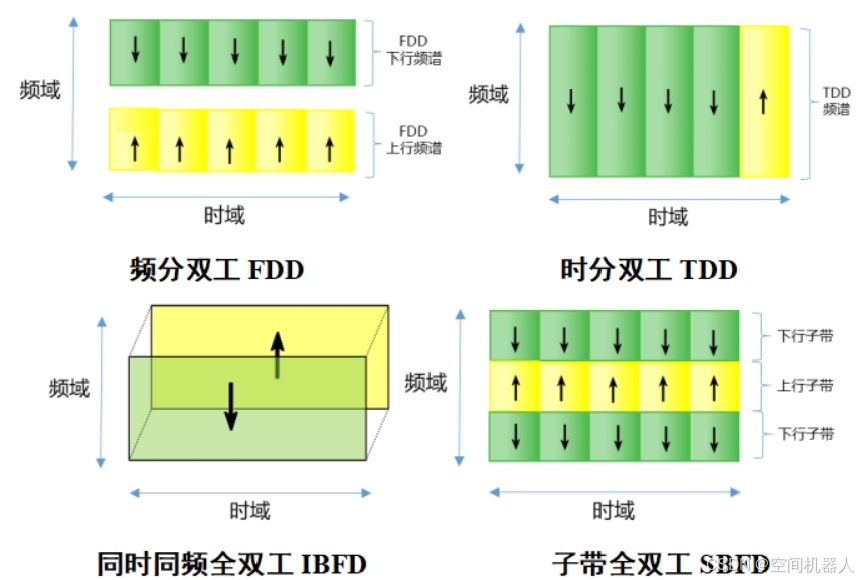

**频分双工（FDD，Frequency Division Duplexing）**是一种通信系统中常见的双工模式，其基本思想是将上行链路（数据从用户端传输到基站）和下行链路（数据从基站传输到用户端）分配到不同的频段，这样允许发射和接收信号在同一时刻进行，实现了全双工通信。与时分双工（TDD）不同，FDD通过将传输和接收信号分开到不同的频率带宽，避免了信号的时序冲突，因此具有较低的延迟和更稳定的通信质量。

FDD的工作原理：

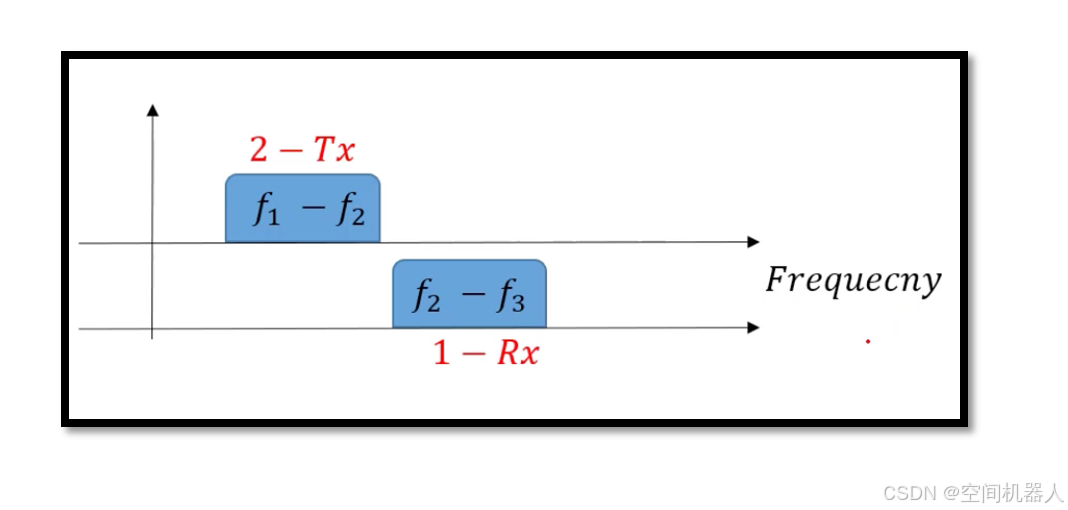

在FDD系统中，发射端和接收端的频率带宽是不同的，通常是将一部分频率用于上传（Up-Link，UL），另一部分频率用于下行（Down-Link，DL）。这两个频段之间通过一个非常小的频率差（称为保护带，Guard Band）进行隔离，以避免信号干扰。

例如，在现代移动通信（如4G LTE、5G NR）中，FDD通常采用对称的频带分配，如：

• 上传频带：1.8 GHz - 1.85 GHz
• 下载频带：2.1 GHz - 2.15 GHz

两者通过5 MHz的保护带进行频谱隔离。

二、FDD系统的核心组件与工作机制

FDD系统由多个核心组件构成，其中最关键的设备之一是双工器（Duplexer）。双工器用于同时管理发送和接收信号，确保它们在不同频带工作，并有效隔离发射和接收路径，防止信号的相互干扰。

1. 双工器：
   双工器通常由两个带通滤波器组成。一个滤波器用于选择发射频率，另一个滤波器用于接收频率。双工器能够有效地将发送信号隔离并传输到天线，同时将接收信号引导到接收机。

   双工器的工作原理可以通过以下步骤理解：

   • 发射端信号（Tx）通过发射滤波器送到天线发射出去。
   • 由于发射滤波器的隔离特性，Tx信号不会反射到接收端。
   • 接收信号（Rx）通过接收滤波器引导到接收机，确保信号的传输不会被发射信号干扰。

   通过这种方式，FDD可以在同一频谱上同时进行发送和接收操作，避免了时分双工（TDD）在同一频带内的时隙竞争。


2. 带通滤波器：
   带通滤波器是用于滤除不需要的频率信号，只允许特定频率范围的信号通过。在FDD系统中，带通滤波器帮助确保上传和下载信号的频带隔离，并提高系统的信号质量。

3. 功率放大器（PA）与接收放大器（LNA）：
   在FDD系统中，由于发送信号和接收信号的路径不同，需要使用专门的功率放大器和低噪声放大器进行信号放大。功率放大器用于增强发射信号，而低噪声放大器则用于增强接收信号。

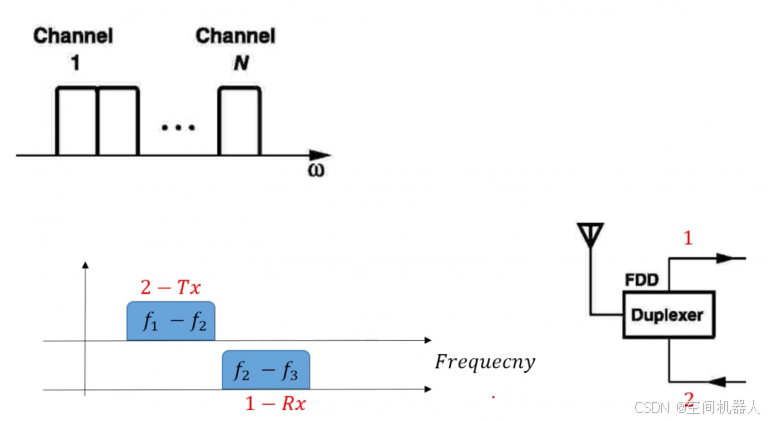

   ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/7a28507e035044eea774beb3c5c2d48f.png

三、FDD技术的参数分析与选型

在FDD系统设计中，涉及多个关键参数和选型决策，这些都将直接影响到通信系统的性能和稳定性。以下是常见的几个关键参数及其选型考虑：

1. 频带宽度：
   频带宽度决定了系统的带宽容量。在移动通信中，FDD频带通常被分配为多个频段，用户可以通过这些频段进行数据传输。选择频带宽度时，必须考虑系统的容量需求及其频谱分配政策。

   • 宽频带宽度能够支持更高的数据速率，但也会增加对频谱资源的需求，因此需要平衡频带利用效率和干扰管理。
   • 频率选择性：在不同环境下，频率选择性衰减的影响需要考虑，尤其是在高速移动通信（如5G）的情况下。

2. 隔离度与插入损耗：
   隔离度是指FDD系统中发射信号与接收信号之间的干扰程度。高隔离度可以确保发射信号不会干扰接收信号，从而提高系统的通信质量。

   • 插入损耗（Insertion Loss）是指信号在通过双工器或滤波器时的损失。低插入损耗能够确保信号传输的效率，并减少系统中的能量浪费。
   • 隔离度与插入损耗的选择要确保不造成过多的信号衰减，尤其在需要高数据速率和稳定通信的场景下。

3. 功率管理与热设计：
   在FDD系统中，由于发射和接收路径的功率需求不同，因此需要根据功率放大器和接收放大器的特性进行合理选型。同时，FDD系统通常需要设计良好的散热解决方案，以确保功率放大器在高功率输出时能够稳定工作。

   • 功率管理策略需要根据信号的强度、距离和干扰情况进行优化。尤其在5G等高带宽应用中，需要特别考虑散热问题。

四、FDD技术的应用实例

1. 移动通信：
   在4G LTE和5G NR等现代无线通信技术中，FDD被广泛应用于移动网络的上行和下行链路。移动设备与基站之间的通信通过FDD实现高效、低延迟的双向数据传输。

2. 卫星通信：
   FDD同样在卫星通信中扮演重要角色。卫星地面站的上传和下载信号通常使用不同频带进行分配，这样可以减少信号间的干扰，提高通信的稳定性。

3. 无线电通信：
   无线电通信中，FDD技术被广泛应用于广播、无线互联网等应用场景，特别是在高频段的通信中，能够有效利用频谱资源。

五、当前技术瓶颈与未来改进方向

尽管FDD技术在多个领域已经取得了广泛应用，但仍然面临一些技术瓶颈：

1. 频谱资源的紧张：
   当前频谱资源日益紧张，尤其是随着5G的普及，对频谱的需求急剧增加。FDD系统需要更加高效地利用频谱，减少频率带宽的浪费。

   解决方案： 未来可以通过采用更高效的频谱复用技术，使用更宽的频带（如毫米波）来提高系统的容量。

2. 热管理与散热：
   在FDD系统中，尤其是在高功率应用中，热管理仍然是一个挑战。高功率的功率放大器需要有效的散热设计，否则可能导致系统的不稳定。

   解决方案： 采用先进的散热技术，如微型热管散热、液冷系统等，以确保系统在高负载下的稳定运行。

3. 成本与集成度：
   高度集成化的FDD系统能够减少体积和成本，但也增加了设计和生产的复杂性。尤其是在5G等新技术的应用中，如何在提高集成度的同时保持低成本仍然是一个难题。

   解决方案： 随着半导体工艺的进步和材料科学的发展，未来可以通过使用更高性能的材料（如GaN）和集成电路（IC）技术来优化FDD系统的成本和性能。

六、总结

频分双工（FDD）技术作为一种有效的全双工通信方式，广泛应用于现代移动通信、卫星通信等领域。通过合理设计双工器、带通滤波器、功率放大器等关键组件，FDD系统能够在同一时刻实现高效的双向通信。未来，随着无线通信技术的发展，FDD将在5G、6G等更高速、低延迟的通信系统中发挥重要作用。
