4G 射频前端模块详解

4G 射频前端模块详解

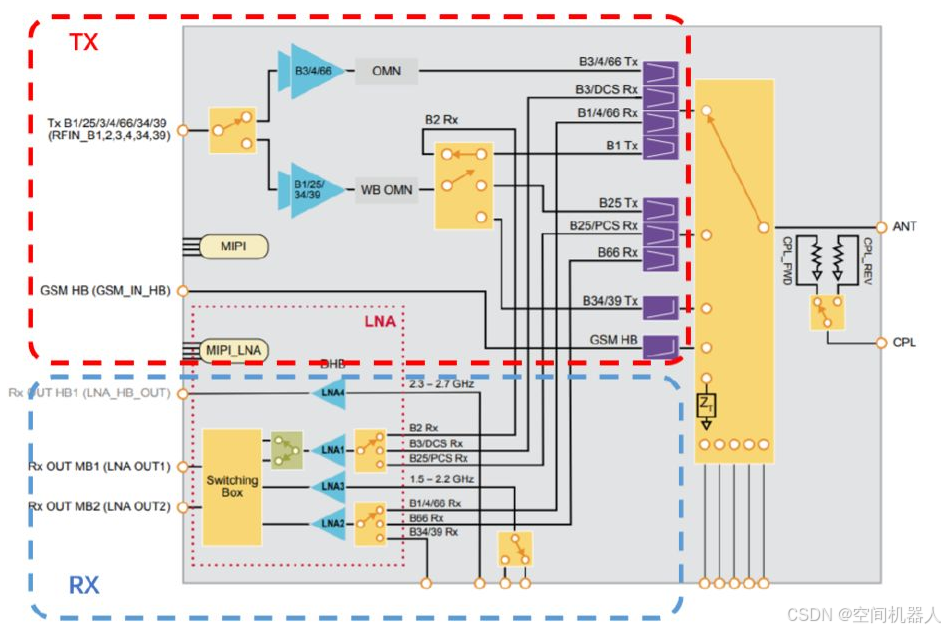

这幅图是 4G射频前端模块 的框图，展示了射频（RF）信号在发射（TX）和接收（RX）路径中的流向、关键部件和信号处理链路。接下来，我将从模块组成、工作原理、设计亮点以及技术细节进行深度分析，并结合射频前端技术的特点，提供更专业且独到的见解。

---

一、射频前端模块（RFFE）的概述

射频前端模块是无线通信设备中的核心组成部分，负责实现 信号的发射（TX）和接收（RX）功能，通常包括以下几个关键模块：

1. 功率放大器（PA）：放大上行链路信号以满足通信标准的发射功率要求。
2. 低噪声放大器（LNA）：放大下行链路接收信号，降低噪声系数，保证高灵敏度接收。
3. 射频开关：在发射与接收之间切换信号路径。
